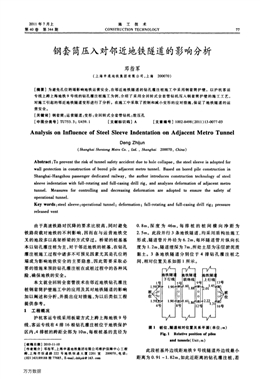

2011年7月上
第40卷第344期
施工技術
CONSTRUCTl0N TECHNOLOGY
鋼套筒壓入對鄰近地鐵隧道的影響分析
鄧指軍
(上海申通地鐵集團有限公司，上海200070)
[摘要】為避免孔位坍塌影響地鐵運營安全，在鄰近地鐵隧道的鉆孔灌注樁施工中采用鋼套筒護壁。以滬杭客運
專線上跨上海地鐵9號線的鉆孔灌注樁施工為例，介紹了采用全回轉式全套管鉆機壓入鋼套筒護壁的施工工藝。
對施工引起的鄰近地鐵隧道變形進行了分析。在施工中采取了控制和減小變形的應對措施，保證了地鐵隧道的運
營安全。
[關鍵詞】鋼套筒；運營隧道；變形；全回轉式全套管鉆機；泄壓孔
【中圖分類號】TU753．3；U459．1 [文獻標識碼]A 【文章編號]1002-8498(2011)13-0077-03
Analysis on Influence of Steel Sleeve Indentation on Adjacent Metro Tunnel
Deng Zhijun
(Shanghai Shentong Metro Co．，Ltd．，Shanghai 200070，China)
Abstract：To prevent the risk of tunnel safety accident due to hole collapse，the steel sleeve is adopted for
wall protection in construction of bored pile adjacent metro tunnel．Based on bored pile construction in
Shanghai—Hangzhou passenger dedicated railway，the author introduces construction technology of steel
sleeve indentation with full-rotating and full—casing drill rig，and analyzes deformation of adjacent metro
tunnel．Measures for controlling and decreasing deformation are adopted to ensure the safety of
operational tunnel．
Key words：steel sleeve；operational tunnel；deformation；full—rotating and full·casing drill rig；pressure
released vent
由于高速鐵路對沉降的要求比較高，同時避免
鐵路荷載對地鐵的不利影響，因而在與運營地鐵交
叉的地段多以高架橋梁的方式穿過。橋梁的樁基基
本以鉆孔灌注樁為主，對于鄰近地鐵的樁基，在鉆孔
灌注樁施工過程中諸多不可預見因素尤其是孔位坍
塌成為影響地鐵安全的主要隱患，因此需要采取必
要的措施來預防鉆孑L灌注樁在成樁過程中的各種風
險，確保地鐵的安全。
本文就全回轉全套管技術在鄰近地鐵鉆孔灌注
樁鋼套筒護壁施工中的應用及其對地鐵隧道的影響
加以闡述和分析，并提出應對措施，為以后類似工程
提供參考。
1 工程概況
滬杭客運專線采用板梁方式上跨上海地鐵9號
線，客運專線有4排16根鉆孔灌注樁位于地鐵保護
區內，4排樁的跨距全部為10m，每根樁基的直徑為
【收稿日期】2010一11—10
【作者簡介】鄧指軍，上海申通地鐵集團有限公司維護保障中心工程
師，上海市恒通路222號地鐵恒通大廈2201室200070，電話：
(021)63189188轉77685，E·mail：dzhjok@163．corn
0．8m，深度為46m，每排樁的樁間橫向凈距為
2．5m。此段并行3條地鐵隧道，均采用盾構法施工
形成，隧道管片外徑為6．2m，每環隧道管片縱向長
度為1．2m，隧道埋深為7m，所處土層為④層淤泥質
黏土。3條地鐵隧道分別位于4排鉆孔灌注樁之
間，相對位置關系如圖1所示。
1
樁
位
I
樁
位
圈1樁位、隧道相對位置關系平面(單位：m)
Fig．1 Relative position of piles
and tunnels(Unit：m)
此段樁基外邊線距地鐵9號線隧道外邊線最小
距離為0．91—1．82m，如此近距離的鉆孔灌注樁，若
萬方數據
78 施工技術第40卷
采用傳統的泥漿護壁做法，施工過程中孔壁坍塌的
風險勢必會影響到地鐵運營的安全，因此采取鋼套
筒護壁的施工措施來確保樁基施工過程中地鐵隧道
的安全。
2施工方案
2．1鋼套筒布置
所有樁基采用鋼套筒護壁施工。鋼套筒直徑
lm，壁厚1．2cm，深度為隧道底標高以下5m，即鋼套
筒的總長度為20m，其中地面上2m，地面下埋深
18m。樁基鋼套筒與隧道立面關系如圖2所示。
餡
o
17-
② ⑩ ⑩
＼套筒
叫O．OO一叫0．OO一一10．OO一
～樁基
地面
辦冬俊拿』
I 隧道弋高主
> 廣91
’l
＼套筒-J
～樁基
}—劓—{H
2．50 2．50 2．50
a立面b側面
圖2樁基套筒、隧道相對位置關系(單位：m)
Fig．2 Relative position of drill sleeves
and tunnels(unit：m)
2．2施工機具
采用全回轉式全套管鉆機，使套筒3600回轉的
同時將其壓入地層。
2．3施工過程
1)使用起重機將全回轉式全套管鉆機準確就
位于樁位處。
2)將直徑1．5m，深3m的鋼護筒吊入鉆機壓入
部，將其壓人地面以下，并將護筒內渣土挖除。
3)將加工好的鋼套管吊人鋼護筒內，通過雙向
人工經緯儀和鉆機姿態調整系統使鋼套筒處于垂直
狀態。
4)啟動鉆機，先通過油缸抬升夾持機構將鋼套
筒夾住，然后開啟回轉軸承使鋼套筒處于回轉狀態，
再開啟行走系統將鋼套筒垂直壓人地面。壓入過程
中鉆機壓力為6MPa，扭矩為250kN·m，一個行程的
高度為75em，壓完一個行程的時間為10rain。待一
個行程完成后，重復壓入下一個行程。
5)將鋼套筒壓入地面6m，即距地鐵頂標高lm
處的位置后暫停壓入，待地鐵列車停運后，實時監測
設施和人員就位后進行余下部分鋼套筒的壓人。
2．4監測方案
3條隧道內全部布置監測點，在樁位對應的地
鐵隧道段每隔1．2m布置l組收斂監測點，即每環
管片都布置監測點，其他隧道段每隔2．4m布置一
組監測點，如圖3所示。
圖3測點布置示意
Fig．3 Layout of monitoring points
收斂監測采用實時監測，及時反饋數據變化信
息，隧道收斂變形報警累計值為5ram，現場根據數
據變化的情況控制鋼套筒壓入進程。
3 影響分析
3．1數據分析
3．1．1 單側鄰近隧道樁位的套筒施1二影響
只有單側鄰近隧道的樁位套筒施工過程中，在
套筒下壓過程中隧道的收斂變形比較小，其中1號
樁的套筒壓入對地鐵隧道的影響如圖4所示。
一壓l號管時收斂值+壓管前收斂值
測點
圍4隧道收斂變形曲線
Fig．4 Convergence deformation cnrves of tunnel
由圖4可看出，l號套筒下壓時，其對應隧道管
片收斂值的本次變化量只有0．2mm，表明對于單側
鄰近隧道的樁位，套筒的壓入施工對相鄰隧道的收
斂變形影響很小。
3．1．2雙側緊鄰隧道樁位的套筒施工影響
雙側緊鄰隧道的樁位套筒施工影響較大，施工
過程中6號和10號樁位鋼套筒的下壓均導致隧道
收斂變形報警，如圖5所示。
6號和10號樁都位于2條隧道之間，而且都位
于本排樁位的中間，在壓6號鋼套筒時，對應管片收
斂變形的本次變化值達10mm，次El管片收斂值回
落2mm。在隨后壓10號鋼套筒時，對應管片收斂
的本次變化值達4mm。由此可見，在壓入既位于2
條隧道之間又位于本排樁中間的鋼套筒時，對隧道
的收斂變形影響比較大。
8
6
4
2
O
2
4
6
8
O
O
O
O
O
O
O
O
魯u／培疆警
萬方數據
201l No．344 鄧指軍：鋼套筒壓入對鄰近地鐵隧道的影響分析
4
2
O
§．2
趔一4
鏨：：
．10
-12
--．-a--o-．壓-管．前壓收6號斂管值ld后收+斂壓值6+號壓1管0號時管收時斂收斂值值
一型
測點
圖5隧道收斂變形曲線
Fig．5 Convergence deformation curves of tunnel+
另外，壓樁對隧道收斂變形產生明顯影響的縱
向范圍為所壓樁位對應隧道管片及此環管片兩側緊
鄰各3—4環的范圍。
3．2影響分析
雙側緊鄰地鐵隧道的樁位，尤其是位于同排樁
中間的樁位，鋼套筒在回轉下壓過程中會向下帶土
對周圍土體產生側向擠壓，而四周隧道和樁位的阻
擋使得被擠壓土體的土壓力增大，短時間內無法及
時消散，因此對相應隧道段產生較大的側向土壓力，
同時由于盾構隧道“環剛縱柔”的特點，局部隧道管
段的收斂變形比較大。
3．3應對措施
3．3．1打設泄壓孔
針對由于壓套筒導致隧道收斂變形比較大的情
況，通過在壓套筒的樁位和隧道附近打設泄壓孔來
降低隧道承受的土壓力，泄壓孔布置如圖6所示。
圈6泄壓孔平面布置示薏
Fig．6 Layout of pressure released vent
泄壓孔位于兩樁中間，每排樁打3個泄壓孔，共
打設6個泄壓孔，泄壓孔直徑為15cm，深度13m，即
到隧道底標高位置。泄壓孔完成后，隨著孔隙水壓
力的消散和土壓力的降低，隧道的收斂變形逐漸回
落，縱向范圍為壓鋼套筒對應隧道中心環及其前后
各3—4環的范圍，如圖7所示。
圖7表明，打設泄壓孑L后，隧道的收斂變形逐漸
+壓l O號管時收斂值+壓10號管ld后收斂值
測點
圖7打設泄壓孔后隧道收斂變形曲線
Fig．7 Convergence deformation curves of
tunnel after pressure released vent made
回落，在7d時間內回落穩定，回落量為最大值的
60％。
3．3．2其他措施
1)在運營隧道區段，等列車運營結束后開始鋼
套筒的壓人工作。
2)鋼套筒的壓入順序采用跳排方式壓入，同一
排樁位按先中間后兩邊的順序進行。
3)調整下壓速度，將一個行程的壓入時間調整
為20min或更長。
4)在套筒和土體之間加水，減小套筒和土體之
間的摩阻力。
5)信息化指導施工，在鋼套筒下壓過程中加強
對隧道變形的監測。
4 結語
采用全回轉式全套管鉆機下壓鋼套筒能夠保證
鋼套筒準確、快速地下壓到設計深度，但近距離的鋼
套筒下壓施工會造成地鐵隧道的變形，尤其位于兩
隧道之間的鋼套筒下壓施工造成地鐵隧道的變形量
比較大。針對隧道變形較大的情況，可采取以下措
施來減小鋼套筒下壓施工對運營地鐵隧道的影響。
1)在運營隧道區段，必須等列車運營結束后方
可開始鋼套筒的壓入工作。鋼套筒應采用跳排方式
壓入，同一排樁位應按先中間后兩邊的順序進行。
2)對于收斂變形比較大的樁位，立即暫停鋼套
筒的壓人工作，根據變形情況在樁位附近打設泄壓
孔，隧道變形回落到報警值范圍以內后，再進行剩余
部分套筒的壓入工作，確保地鐵安全。
參考文獻：
[1】王如路．上海地鐵盾構隧道縱向變形分析[J]．地下工程與隧
道．2009(4)：1-6。56．
【2] 陽軍生，劉寶琛．城市隧道施工引起地表移動及變形[M]．北
京：中國鐵道出版社，2002．
[3】于書翰，杜謨遠．隧道施工[M]．北京：人民交通出版社，
1999．
