超深地下連續墻穿越既有地鐵臨時豎井施工技術

文檔作者：侯新宇1，楊松堂2 文檔來源： 1．江蘇廣播電視大學建筑工程系 2．南京市水利規劃設計院有限責任公司		點 擊數：	更新時間： 2025年05月10日
下載地址：點擊這里	文件大?。?295.49 KB 共4頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?95.49 KB 共4頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：城市軌道交通地下工程風險等級標準研究

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

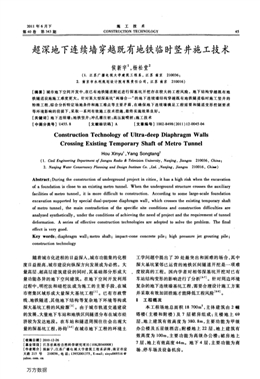

2011年6月下第40卷第343期施工技術CONSTRUCTION TECHNOLOGY 45超深地下連續墻穿越既有地鐵臨時豎井施工技術侯新宇1，楊松堂2(1．江蘇廣播電視大學建筑工程系，江蘇南京210036；2．南京市水利規4'1設計院有限責任公司，江蘇南京210016)[摘要]城市地下空間開發中，在已有地鐵隧道附近進行深基坑開挖存在較大的工程風險。地下結構穿越既有地鐵隧道設施施工難度更大。針對某大型深基坑“兩墻合一”的地下連續墻結構穿越既有地鐵隧道臨時施工豎井的特殊工程，綜合分析特定場地條件和施工難點等主要矛盾，在確保地下連續墻滿足工程需要和隧道變形控制要求等環境影響的前提下，采取一系列有效施工技術措施，最終實施效果良好。 、[關鍵詞】地下連續墻；地鐵豎井；沖孔灌注樁；高壓旋噴樁；施工技術【中圖分類號】U455．8 【文獻標識碼]A 【文章編號]1002-8498(2011)12-0045-04Construction Technology of Ultra-deep Diaphragm WallsCrossing Existing Temporary Shaft of Metro TunnelHou Xinyul，Yang Songtan92(1．Civil Engineering Department ofJiangsu Radio＆Television University，Nanjing，Jiangsu 210036，China；2．Nanjing Water Conservancy Planning and Design Institute Co．，Ltd．，Nanjing，Jiangsu 210016，C^iw)Abstract：During the construction of underground project in cities，it has ahigh risk when the excavationof a foundation is close to an existing metro tunnel．When the underground structure crosses the auxiliaryfacilities of metro tunnel，it is more difficult to construction．According to some large—scale foundationexcavation supported by special dual-purpose diaphragm wall，which crosses the existing temporary shaftof metro tunnel，the main contradiction of the specific site conditions and construction difficulties areanalyzed synthetically，under the conditions of achieving the need of project and the requirement of tunneldeformation．A series of effective construction technologies are adopted to solve the problem．The finaleffect is very good．Key words：diaphragm wall；metro shaft；impact-cone concrete pile；high pressure jet grouting pile；construction technology隨著城市化進程的日益深入，城市功能集約化程度日益提高，城市建設向縱深方向發展成為必然。大量高層、超高層建筑建設的同時，其基礎部分形成大量功能各異的地下空間建筑。在地下空間開發利用過程中，明挖法和暗挖法成為施工的主要手段，在城市密集區域形成大量深大基坑工程…。已有市政管線、地鐵隧道、其他地下結構等復雜地下環境等構成深大基坑工程的風險源舊一。由于城市軌道交通建設的發展，大量地下車站和地鐵區間隧道分布在城市經濟較為發達地段。在車站和隧道周圍往往會出現大量的深基坑工程，孫鈞¨刮在城市地下工程的環境土[收稿日期】2010—12-26[基金項目】江蘇省高校自然科學研究項目(10KJB560008)[作者簡介]侯新字，江蘇廣播電視大學建筑工程系講師。南京市應天路215號 210036，電話：13952001375，E-mail：xinyu069516@yahoo．oom．cn工學問題中提出了20處最突出和困難的場合，其中深大基坑緊鄰已運營的地鐵區間隧道開挖是一項難．度較高的工程。國內學者對相鄰深基坑開挖對已有車站結構變形的影響進行了分析拍刑。針對周邊環境復雜的地下連續墻基坑工程，需要合理設計施工方案并采取有效加固措施才能降低工程風險喁別。l工程概況本工程場地總面積18 700m2，主體建筑由2幢塔樓(主樓和附樓)及7層裙房組成；主樓地上69層，地上建筑有效高度為380．8m，主要功能為甲級辦公樓及五星級酒店；附樓地上22層，地上建筑有效高度為100m，主要功能為高級辦公樓；裙房地上7層，地上有效高度44m。地下4層，主要功能為商場、停車場及設備機房。萬方數據施工技術 第40卷2地質條件本工程場地地貌屬于長江二級階地，基巖以上主要由下蜀系老黏性土組成，下部基巖為安山巖。表層分布有厚度不等的雜填土和素填土，新近堆填，工程性質差。擬建場地表層為①，雜填土、①：淤泥質填土，土質松散，透水性好，②粉質黏土，透水性一般，③粉質黏土及④殘積土基本不透水，可視為隔水層。上層滯水與基巖間無水力聯系。由于基巖巖性多樣，裂隙發育程度及連通性差異較大，造成基巖裂隙水水頭高度、涌水量及其滲透性等均有較大差異。該基坑工程采用地下連續墻及鉆孔灌注樁施工，均需進入第5層強風化及中風化巖層，嵌巖深度最大約11．5m。場地地下水分為兩類：①上層滯水，賦存于上部①填土層中，富水性一般，透水性強，局部水量較大，水位埋深一般在1．30—1．40m，受大氣降水和城市排水系統影響明顯，雨季地下水位略有抬升，旱季略有下降；②弱承壓水，主要賦存于第⑤層安山巖中，屬基巖裂隙水，水位埋深5．50—9．10m，水位埋深存在一定差異，主要是由基巖中裂隙的連通性較差及巖性差異造成。根據各探井施工情況，場地基巖裂隙水存在很大差異，中風化段比強風化段水量明顯增大?；A(chǔ)和基坑工程施工時，應引起足夠重視，避免突發事件發生。3基坑圍護結構特點基坑總面積約13 800m2，基坑周長約470m?；娱_挖深度：主樓區普遍開挖深度23．50m，附樓區和裙樓區普遍開挖深度21．OOm?；訃o(hù)采用“兩墻合一”的地下連續墻結構，地下連續墻深度近40m，厚800ram，平均每幅寬約6m，共76幅。墻體槽段接頭采用圓形鎖口管柔性接頭，地下連續墻混凝土設計強度等級C35(水下混凝土提高一級)，抗?jié)B等級P12?；觾?nèi)側架設3道鋼筋混凝土支撐，支撐呈邊桁架加對撐布置。支撐立柱為沖孔灌注樁，入巖深度6—8m。主體結構工程樁為人工挖孔擴底樁，在基坑內土體全面積開挖至坑底后施工，之后從下向上依次順作施工地下室各層結構。地下連續墻與主體地下結構內部水平梁板構件通過預埋件連接?；?xùn)|側下有已建成地鐵隧道，該段隧道結構的一部分位于本工程規劃紅線內，左側襯砌與地下連續墻最小距離5．49m，隧道周邊錨桿外端距主體結構地下室外墻約3m；基坑南側有該隧道的風井1座，風井距基坑外邊緣約13m；在基坑?xùn)|南位置有一隧道施工遺留臨時豎井，該井位于建筑紅線范圍內，網噴混凝土、中空錨桿及格柵鋼架組成聯合支護結構，其西北角部與“兩墻合一”地下連續墻重疊，地下連續墻穿越地鐵隧道臨時豎井平面位置如圖1所示。對于隧道段和風井的保護，在基坑開挖階段結合監測數據，根據需要采用雙液分層速凝注漿法控制其變形發展，以保證隧道正常使用；而對于隧道臨時豎井，則需要分析其主要施工難度，并制定專項技術方案進行加固拆除。4地鐵臨時豎井施工難題本基坑穿越的豎井為該隧道區間設置的兩座施工豎井之一。隧道為礦山法施工，施工豎井作為區間隧道暗挖部分土建工程施工口，豎井及聯通道為施工用臨時工程，不作為永久結構。豎井初期支護為300mm厚的C20網噴混凝土、中空錨桿及格柵鋼架組成聯合支護，二次模筑為400ram厚的模筑鋼筋j莎y．‘掣 蜥。引一1，／卜／， 、＼、．圈高壓旋噴樁隔離 —暑 ＼ …7川錨桿 4…●I， l ＼＼f 多ZI I彤“m‘％|l ·／l通道中線《 扁 lI Ⅻ／ 是 IJ oo磊。 l| 一■l 豎井 ／A／飛9 I‘墨 ．q-／ 侈名箍 j一 簪 l，7＼豎井／1舔、＼＼ ／i7、 |1 ．／。中±F；岳、Z＼。廣 ／ 欺崮／／：茹 ＼><忿L餐-／I，，L>
