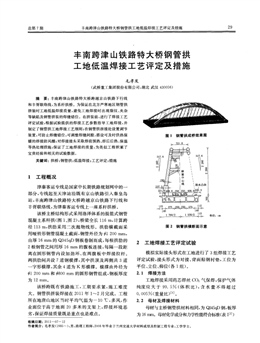

總第7期 豐南跨津山鐵路特大橋鋼管拱工地低溫焊接工藝評定及措施 29
豐南跨津山鐵路特大橋鋼管拱
工地低溫焊接工藝評定及措施
毛孝發
(武橋重工集團股份有限公司，湖北武漢430056)
摘要：豐南跨津山鐵路特大橋跨越京山鐵路下行線
和豐胥聯絡線，為系桿拱橋。為保證在北方嚴寒地區鋼管拱
拼裝時工地低溫焊接質量，避免工地焊接時出現裂紋、夾雜
等缺陷及鋼管拼裝的焊縫錯位。在拼裝前，進行了焊接工藝
評定試驗，根據試驗提供的焊接工藝參數指導工地焊接，并
制定了鋼管拱工地焊接工藝細則；在鋼管拱拼接處設置訶節
裝置，可防止焊縫錯位，可調整焊縫間隙，搭設可及時供熱保
暖的焊接防風棚；對焊接接頭采取焊前預熱、焊后后熱、保溫
等熱處理措施；保證了工地焊接的質量，為類似工程積累了
寶貴經驗和相關的試驗數據。
關鍵詞：拱橋；鋼管拱；低溫焊接；工藝評定；措施
1 工程概況
津秦客運專線是國家中長期鐵路規劃網中的一
部分，專線起至天津站沿既有京山鐵路引入秦皇島
站，豐南跨津山鐵路特大橋跨越京山鐵路下行線和
豐胥聯絡線，為津秦客運專線上一座系桿拱橋。
該橋主橋結構形式采用洛澤體系的提籃式鋼管
混凝土系桿拱(圖1、圖2)，橋梁全長116 m，計算跨
徑113 1TI，拱肋采用二次拋物線形。拱肋橫截面采
用啞鈴形鋼管混凝土截面，鋼管外徑為聲1 200 iTlm~，
由厚16 mm的Q345qD鋼板卷制而成，每根拱肋的
2根鋼管之間用厚16 mm的腹板連接，每隔一段距
離在圓形鋼管內設加勁環、在兩腹板中焊接拉桿。
兩拱肋問共設7道鋼橫撐，其中拱頂及兩側共3道
一字形橫撐，其余4道為K形橫撐。橫撐由外徑為
1 200 mm和 800 mm的圓形鋼管組成，鋼板厚度
為12 mm。
該橋跨既有鐵路施工，工期要求緊，施工難度
大。鋼管拱拼裝焊接在2011年1～2月完成。工程
所在地唐山地區當時平均氣溫為一10℃ ，多風，作
業面位于高于地面20多米的支架上，焊接環境惡
劣，保證焊接質量既是重點也是難點。
圖1 鋼管拱成橋效果圖
1． 12 ：墨 一
圖2 鋼管拱橫斷面示意
2 工地焊接工藝評定試驗
模擬實際接頭形式在工地進行了3組焊接工藝
評定試驗，接頭形式為對接、背面貼鋼襯墊，工位為
平位、立位、仰位(各1組)。
2．1 焊接方法
工地焊接采用藥芯焊絲CO 氣保焊，保護氣體
純度應大于99．5 (體積比)，含水量不得超過
0．005 (重量比)Eli。
2．2 母材及焊接材料
母材與主橋鋼管拱材料相同，為Q345qI)鋼，板厚
為16 nm】。母材化學成分和力學性能符合標準(表1嘲)
收稿日期：2011m07—12
作者簡介：毛孝發(1985～)，男，助理工程師，2008年畢業于蘭州交通大學材料成型及控制工程專業，工學學士。
30 橋梁檢測與加固 2011年第2期
要求，試驗前進行母材化學成分和力學性能復檢，復
檢合格后用于焊接試驗。
工地焊接材料選用藥芯焊絲GFL-71Ni( 1．2
ram)，藥芯焊絲熔敷金屬化學成分和力學性能見表
2、表3。對母材和焊材進行了化學成分和力學性能
的復檢，復檢結果均符合標準要求。
表2 焊絲熔敷金屬化學成分
GFL-71Ni 40．18 40．90 41．75 40．03 40．03 4o．50 40．20 40．30
表3 焊絲熔敷金屬力學性能
牌號 R L／MPa R ／MPa A／ Kv2(-40℃)／J
GFL-71Ni ≥400 ≥480 ≥22 ≥47
2．3 坡口準備及焊接工藝參數
(1)坡口準備。母材板為厚16 mm的Q345qD
鋼板，接頭形式為對接，坡口角度為．50。，坡口間隙
為2～4 mm，坡口鈍邊為2 mm。試件坡口采用氧
乙炔火焰切割，組裝前，坡口區和母材表面須用砂輪
打磨，去除灰塵、鐵銹及氧化皮。按圖3所示進行試
件的組裝，試件背面貼鋼襯墊。
50
＼，一— — — — — ＼
- f
一單位：m
圖3 對接試件(平、立、仰位各1組)
(2)焊接工藝參數及措施。根據工地焊接的具
體環境，在進行焊接工藝評定試驗時，初步擬定了表
4所示的工藝參數。由于工地風速較大，所以增大
了保護氣體的流量，氣體流量為20~25 1／min。
表4 焊接工藝參數
當時的焊接環境溫度為一15～ 一10℃ ，且濕度
較大。焊前采用氧乙炔火焰均勻預熱，預熱溫度擬
定為8O～120℃ ，預熱范圍為焊縫兩側≥100 mm。
為保證試件焊縫及熱影響區低溫沖擊韌性，必須嚴
格控制‘焊道(層)間溫度，以不低于預熱溫度為原則，
結合以往的經驗，最終擬定焊道(層)問溫度為150
200℃ 。
焊接完成后，焊件冷卻至環境溫度前，對焊件進
行后熱處理，后熱溫度為250~300℃ ，后熱時間2～
3 h，而后用石棉鋪包裹保溫、緩冷。
2．4 焊接工藝評定試驗結果
(1)焊縫外觀質量。所有焊縫應待焊縫金屬冷
卻后進行外觀檢查。外觀質量應符合《鐵路鋼橋制
造規范》(TB 10212—2009)的有關要求。檢查發
現，焊縫未出現裂紋、未熔合、焊瘤、燒穿、夾渣、未填
滿弧坑及焊漏等缺陷[3]。
(2)焊縫無損檢測。施焊24 h后，經外觀檢驗
合格進行超聲波探傷r1]，焊縫質量等級為I級，探傷
結果均合格。
(3)接頭力學性能。接頭力學性能試驗包括焊
縫金屬拉伸、接頭拉伸、一2O℃接頭低溫沖擊試驗、
硬度試驗及宏觀斷面酸蝕試驗等l3]，試驗結果見表
5、表6。
表5 焊縫金屬拉伸、接頭拉伸、低溫沖擊試驗結果
對接接頭(平焊)
對接接頭(立焊)
對接接頭(仰焊)
184，218，211 168，167，195 156，176，168 D=2a， 一180。 完好
181，178，163 179，188，192 142，165，169 D=2a，日一180。 完好
184，189，205 157，162，165 170，176，176 D=2a， 一180。 完好
完好
完好
完好
總第7期 豐南跨津山鐵路特大橋鋼管拱工地低溫焊接工藝評定及措施 31
依據《鐵路鋼橋制造規范》(TB 10212—2009)
和《橋梁用結構鋼》(GB／T 714—2008)及相關檢測
標準，對平、立、仰位3組對接接頭試件進行外觀檢
查、無損探傷和接頭的各項力學性能試驗，試驗結果
均達到了標準和規范的要求。說明工地焊接工藝評
定試驗成功，所擬定的焊接參數和采取工藝措施可
以被工地實際焊接采用。
3 工地焊接工藝及質量保證措施
鋼結構低溫環境焊接對焊縫金屬的危害直接表
征為焊縫裂紋和工作狀態下的脆斷，主要原因是由
于冷卻過程中t ／ (500~800℃)區間內的冷卻速度
引起晶體組織的變化帶來的結晶裂紋及游離氫析出
引起的延遲裂紋I4]。因此，為防止冷裂紋的產生，保
證低溫焊接的工程質量，在施工前進行相應的工藝
評定試驗，施焊中采取一定的工藝措施、嚴格焊材保
管制度、實行焊前的焊工培訓是至關重要的。
3．1 焊接環境
該工程鋼管拱工地焊接的環境溫度最低達-20
℃ ，平均氣溫為一1O℃ 。當環境溫度低于一15℃，
停止焊接作業ll4]。焊接作業安排在白天進行。
3．2 拱肋拼裝及現場防護措施
為防止焊縫錯臺及配合全橋線形調整，工地拱
肋對接時需設置簡單的鎖緊裝置(圖4)。
圖4 拱肋對接鎖緊裝置示意
工地現場拱肋對接處和橫撐分段對接處均須搭
設防風保暖棚，棚內空間需能容納2或3位工人，且
能完全遮罩焊縫；由于工地風力一般能達3～5級，
所以防風棚構造材料采用薄鋼板及角鋼，焊成堅固
扎實的框架結構。棚內保暖層采用不燃的石棉布包
裹。為保證拼焊環境滿足標準要求(即不低于5
℃)，棚內采取一定的保暖處理措施(如安置電暖
氣)；同時為保證焊接工人的工作環境和生命安全，
防止在棚內出現窒息中毒現象，設置相應的排風措
施(如安設排氣扇)。
3．3 焊接材料保管
工地焊接主要采用藥芯焊絲，焊絲開封后易受
潮，不能進行烘干處理，最好一次性使用完畢，所以
在使用過程中應采取防潮措施，焊機上的焊絲防護
罩必須保持完好，未用完的焊材必須及時送回焊材
庫，防止受潮。嚴格焊材庫的管理，保持庫內的干燥
保溫。焊條按標準進行烘干，烘干次數不超過2次，
在空氣中暴露時間不超過2 h。
3．4 焊接設備防護
焊接設備防護|4]：① 為保證焊接時焊接設備能
正常工作，焊機放在可移動的焊機防護棚內，防護棚
應設置加熱設備，使焊機在正溫狀態下工作。② 使
用前氣瓶應盡可能集中存放，氣瓶存放棚應設有加
熱裝置，確保氣體隨用隨有；氣瓶在使用時，應放置
在焊機防護棚內，實現正溫(>0 oC)管理，單機使用
時，氣瓶必須采用加熱保溫措施(采用電加熱毯外包
石棉或其他保溫耐火材料進行保溫)保證液態氣正
常氣化，使保護氣體穩定通暢。
3．5 低溫焊接工藝及措施
(1)焊接工藝參數。在各種防護措施和前期工
作已經到位的前提下，嚴格采用評定試驗合格的焊
接工藝參數(表4)進行工地焊接施工。
(2)預熱和后熱保溫措施。① 工地條件有限，
加熱方法采用烤槍火焰均勻加熱。由于焊接是在拱
肋整體拼裝完成后進行，所以拱肋問有一定的拘束
度，預熱溫度需提高15～3O℃，最終確定預熱溫度
為95～150℃ 。預熱范圍為焊縫兩側≥100 mm。
焊接過程中如何保證未焊接處也能保持穩定的預熱
溫度是關鍵，所以在防風保暖棚中除焊工外還需安
排1名預熱工和1名溫度檢測工人，焊工施工的同
時，預熱工對未焊焊縫進行均勻預熱保證達到預熱
溫度，溫度檢測人員配合測溫。② 焊道(層)問溫度
控制，嚴格控制道(層)問溫度，根據工藝評定試驗確
定其為150~200℃。焊縫溫度檢測人員實時進行
溫度檢測并做好記錄。③ 后熱及保溫，焊接完成后
緊急后熱和保溫。焊接完成后，進行后熱處理，后熱
溫度為250~300℃ ，后熱時間為2～3 h，測溫人員
實時測溫，記錄時間，然后采用石棉鋪保溫緩冷(圖
5)。④ 測溫方法，測溫采用紅外測溫儀和接觸式測
溫儀，測溫點設置在焊縫原始邊緣兩側各3O～5O
mm處。使用紅外測溫儀時，測溫儀垂直于測溫表
面，距離不大于200 mm。層間溫度測溫點在焊道
起點，距離焊道熄弧端300 mm 以上。后熱溫度測
溫點設在焊道表面。
3．6 焊后探傷及返修
焊縫焊接完成后，按《鐵路鋼橋制造規范》(TB
10212-2009)要求，焊后24 h進行超聲波探傷。為
32 橋梁檢測與加固 2Ol1年第2期
圖5 石棉鋪保溫示意
防止出現延遲裂紋，按接頭數量的2O 進行48 h后
的焊縫超聲波探傷抽查。當焊縫檢測查出有缺陷
時，則采用碳弧氣刨清除焊接缺陷，在清除缺陷時刨
出有利于返修焊的坡口，并用砂輪磨掉坡口表面的
氧化皮至露出金屬光澤，碳刨面根部及兩端磨成圓
弧狀，裂紋前、后端各應多除50 mm。進行返修焊
時預熱溫度相應提高5O℃ ，焊接過程嚴格按照已評
定合格的焊接工藝參數及工藝措施進行。
3．7 焊工防護及培訓
焊工防護及培訓r4]：① 在正式焊接前對焊工進
行焊接適應性訓練，并做好防護防寒用品及安全生
產等準備工作。② 焊工在進行低溫焊接前，需對現
場焊接工程師進行技術交底及理論、安全教育，然后
進行焊接適應性訓練，如現場試焊等。③ 焊工在正
式上橋焊接前，必須具備個人防寒用品，穿戴好棉
鞋、帽子、護膝、手套等，同時系好安全帶，以保證長
時間抗寒并可防滑。④ 低溫焊接工人體力消耗較
大，需適當調整倒班時間。⑤ 現場設置專人監護，
對焊工工作狀態進行監控判斷，保證焊接順利進行
及焊工人身安全。⑥ 如遇雪后在橋上進行焊接時，
應先清掃棚頂積雪，防止雪水淋濕焊縫，焊工通道及
時清掃，以便安全通行。
3．8 溝通與交流
為保證工地焊接的焊縫質量和焊接工作的順
利，現場工程師、探傷人員、焊接工人不斷交流和溝
通，共同解決遇到的難題。圖6為合龍后的鋼管拱。
圖6 合龍后的鋼管混凝土系桿拱實景
4 結語
通過模擬鋼管拱工地焊接位置及接頭形式，在
施工現場進行了相應的焊接工藝評定試驗，各試件
經外觀檢查、無損探傷、力學性能試驗，試驗結果均
符合標準和規范的要求，所擬定的工藝參數和工藝
措施可以指導工地實際焊接。根據焊接工藝評定試
驗所提供的參數和工藝措施，結合實際施焊環境制
定了詳細的低溫焊接工藝細則及質量保證措施，成
功地運用于該橋鋼管拱的焊接，工地焊接質量得到
了很好的保證，對類似鋼管拱工地低溫焊接具有一
定的參考價值。
參考文獻：
[1] TB 1O212 2009，鐵路鋼橋制造規范[S]．
[2] GB／T 714—2008，橋梁用結構鋼標準Es5．
E3] GB 50205—2001，鋼結構工程施工質量驗收規范Es3．
[4] 高樹棟，李久林，路克寬，等．建筑鋼結構低溫焊接施
工技術I-J]．建筑技術，2008，(3)：186—189．
