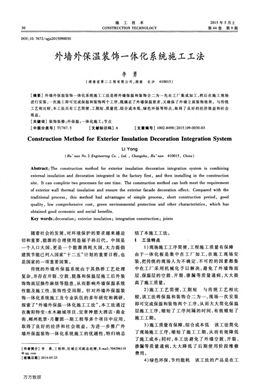

施工技術
CONSTRUCTl0N TECHNOLOGY
2015年5月上
第44卷第9期
DOI：1 0．7672／s西s20 l 5090030
外墻外保溫裝飾一體化系統施工工法
李勇
(湖南省第二工程有限公司，湖南長沙410015)
[摘要]外墻外保溫裝飾一體化系統施工工法是將外墻保溫和裝飾合二為一先在工廠集成加工，然后在施工現場
進行安裝，一次施工即可完成保溫和裝飾兩個工序，既滿足了外墻保溫要求，又確保了外墻立面裝飾效果。與傳統
工藝相比較，本工法具有工藝簡便、工期短、質量?jī)?yōu)、綜合成本低、綠色環保等特點，取得了良好的經濟效益和社會
效益。
【關鍵詞]裝飾裝修；外保溫；一體化施工；節點
[中圖分類號]TU767．5 [文獻標識碼】A [文章編號]1002·8498(2015)09-0030-03
Construction Method for Exterior Insulation Decoration Integration System
Li Yong
(Hu’忍口忍N(yùn)o．2 Engineering Co．，Lid．，Changsha，Hu’忍口廳410015，China)
Abstract：The construction method for exterior insulation decoration integration system is combining
external insulation and decoration integrated in the factory first，and then installing in the construction
site．It can complete two processes for one time．The construction method can both meet the requirement
of exterior wall thermal insulation and ensure the exterior facade decoration effect．Compared with the
traditional process，this method had advantages of simple process，short construction period，good
quality，low comprehensive cost，green environmental protection and other characteristics，which has
obtained good economic and social benefits．
Key words：decoration；exterior insulation；integration construction；joints
隨著社會的發展，對環境保護的要求越來越迫
切和重要，能源的合理使用造福子孫后代。中國是
一個人口大國，更是一個能源消耗大國，大力提倡
建筑節能已列入國家“十二五”計劃的重要13程，也
是國家的一項重要國策。
傳統的外墻外保溫系統由于其熱橋工藝處理
復雜，并存在開裂、空鼓、脫落和保溫層施工后外裝
飾飾面層操作麻煩等隱患，從而影響外墻保溫系統
性能及施工性、裝飾性受局限。針對外墻外保溫裝
飾一體化系統施工及專業隊伍的多年研究和調研，
探索了“外墻外保溫一體化施工工法”，本工法通過
在衡陽特變·水木融城項目、宜章神憩大酒店·商業
街、郴州乾景·月馨圓一期工程等多個項目中應用，
取得了良好的經濟和社會效益。為進一步推廣外
墻外保溫裝飾一體化系統施工的優越性，特歸納總
[作者簡介]李勇，工程師，區域公司副總經理，E—mail：704296119
@qq．com
[收稿日期】2014-05·25
結了本施工工法。
1工法特點
1)現場施工工序簡便，工程施工質量有保障
由于一體化板是集中在工廠加工，在施工現場安
裝，把傳統的現場人為不確定、不可控的因素都集
中在工廠采用機械化予以解決，避免了外墻飾面
層、保溫層的空鼓、開裂、滲漏等質量通病，大大提
高了施工質量。
2)施工工藝簡便，工期短與傳統工藝相比
較，該工法將保溫和裝飾合二為一，現場一次安裝
即可完成保溫和裝飾兩個工序，從而大大簡化保溫
層施工工序，縮短了工序間隔的時間，有效縮短了
施工工期。
3)施工質量有保障，綜合成本低該工法簡化
了現場施工工序，縮短了施工工期，從而有效降低
了施工成本；同時，本工法避免了外墻空鼓、開裂、
滲漏等質量通病，大大降低了后期使用階段維修
費用。
4)綠色環保，節約能耗該工法的產品是在工
萬方數據
李勇：外墻外保溫裝飾一體化系統施工工法
廠集中加工生產，簡化了現場施工工序，大大降低
了現場建筑垃圾的產生，且一體化板材的邊角余料
可回收二次利用，符合綠色環保施工要求。
2 工藝原理
外墻外保溫裝飾一體化施工是把外墻外保溫
和外墻裝飾2個分項工程預先在工廠合二為一制成
成品，然后到施工現場外墻上進行安裝，一次施工
就可完成保溫和裝飾兩個工序，既滿足了墻體節能
要求，又確保了外墻立面裝飾效果(見圖1)。
水
雄r l緩
g
膨脹錨栓
圖1 外墻外保溫裝飾一體化構造示意
Fig．1 Integration structure of external
wall exterior insulation
3工藝流程與操作要點
3．1施工工藝流程
施工工藝流程為：施工準備一水泥砂漿找平層
施工一彈控制線、分格線一粘貼保溫裝飾一體化板
一分格縫處理_清潔面板一驗收。
3．2施工操作要點
3．2．1施工準備
3．2．1．1技術準備
1)編制專項施工方案，方案經審批后及時對作
業人員進行技術交底。
2)利用經緯儀彈出垂直控制線，依據控制線測
量出建筑物門窗、線條等實際尺寸，依據測量數據
繪制外立面草圖。然后根據外立面草圖和板材規
格編排立面排版分格圖，經監理(建設)單位優化審
批后及時對作業人員進行交底。
3)原材料進場后，及時會同監理(建設)單位進
行現場見證取樣送檢復試，嚴禁使用不合格品。
3．2．1．2基層處理
1)基層墻體結構應符合《混凝土結構工程施工
質量驗收規范》GB50204--2002(2011版)和《砌體
工程施工質量驗收規范》GB50203--2011的要求。
墻體偏差以及存在凸起、空鼓、疏松和有礙粘貼的
污物應剔除，并用砂漿找平。
2)門窗框及外墻身各種進戶管線、排水管支
架、預埋管件等均按設計要求安裝完畢，并預留出
保溫層的厚度。
3．2．2水泥砂漿找平層施工
1)基層界面處理水泥砂漿找平層施工前，應
先對墻體基層界面進行掃毛處理，掃毛采用素水泥
漿(內摻水質量3％一5％的白乳膠)進行。
2)水泥砂漿找平施工找平層抹灰應分層進
行，每層厚度控制在8～10mm，首層抹灰表面掃毛，
最后層應用抹子抹平壓光。
3．2．3彈控制線、分格線
1)測量控制線用經緯儀施測出建筑物每個
立面兩端部垂直控制線，然后采用平水儀彈出水平
控制線。
2)彈分格線、拉平整度控制線根據控制線，
嚴格按照排版分格圖彈出每塊保溫裝飾成品板的
分格線。如發現分格圖紙與現場有誤時應及時修
正。同時應根據粘貼砂漿厚度、成品板厚度，在外
立面拉縱橫灰線，以控制整個墻面的平整度。
3．2．4粘貼保溫裝飾一體化板
1)裁切成品板根據分格排版圖，將圖中不符
合模數的小版面由人工采用切割機集中按實際尺
寸裁切完成。
2)插入板內固定件在保溫裝飾成品板上量
出固定件的位置，使固定件平行于板面方向，垂直
于保溫裝飾成品板側面，平面插入固定件。
3)鉆孔、放膨脹螺栓把保溫裝飾成品板放在
其需要安裝的位置，用紅藍鉛筆標出固定件孔洞在
墻面上的垂直投影位置，然后取下保溫裝飾成品
板。對準標注位置用電錘鉆孔，放置膨脹套管并用
鐵錘輕輕敲入孔內。
4)粘貼保溫裝飾一體化板粘貼方式采用點
框粘法，有效粘貼面積不小于成品板面積的40％。
建筑高度在60m及以上時，有效粘貼面積應不小于
60％。其黏結砂漿應采用廠家配套專用砂漿，嚴禁
采用水泥漿或其他膠黏材料代替。粘貼時，應根據
掛線嚴格控制板面平整度和垂直度，按編號由上而
下進行粘貼并壓實，板周圍擠出的黏結砂漿應及時
清理。
5)錨栓固定將螺釘穿過安裝孔插入膨脹套
管內，用螺絲刀將螺釘擰緊，膨脹錨栓入墻深度應
≥30ram。
3．2．5分格縫處理
3．2．5．1防水處理
保溫裝飾成品板粘貼24h后，清除分格縫內灰
塵及雜物，在接縫處噴涂防水處理劑。
3．2．5．2嵌縫處理
1)填嵌縫發泡條防水處理完成后，將嵌縫發
泡條填人分格縫中，要求嵌縫材料具有彈性，且直
徑為縫寬的1．3倍，完畢后其表面距離板面外飾面
約為5mm o
2)注硅酮嵌縫膠在分格縫兩側貼美紋紙，貼
萬方數據
32 施工技術第44卷
美紋紙時注意橫平豎直，用膠槍把硅酮膠注入縫
中，用刀刮掉多余的膠，使其平滑，并形成1—2ram
的凹面。
3)安裝排氣件注入硅酮膠的同時，應將排氣
件安裝好(見圖2)。排氣件應均勻分布，5～10m2
設置1個，應優先考慮在檐口下部、陰角等不易淋雨
部位的板縫中插入排氣件。
V
排氣孔排氣習褂緩
膊荔
b排氣孔構造
圖2排氣件安裝
Fig．2 Vent member installation
3．2．6清潔面板
分格縫處理完成后，即可揭去保溫裝飾成品板
保護膜和美紋紙，清理板面衛生，為分項工程驗收
做好現場準備工作。
3．2．7驗收
外墻外保溫裝飾一體化板施工完成后，完善好
相關技術資料，及時向監理(建設)單位申請分項工
程驗收。
3．2．8外墻外保溫裝飾一體化系統施工節點構造
1)陰陽角節點構造如圖3所示。
分
圖4外墻勒腳節點構造示意
Fig．4 Structure of exterior wall plinth
3)窗口節點構造如圖5所示。
4)伸縮縫節點構造如圖6所示。
漿
平層
兮
分
硅鬻溺④
注：角鋼厚度應≥5ram．長度同窗洞口寬
M6@300膨脹螺栓固定
圖5 窗口節點構造示意
Fig．5 Structure of window joints
聚苯板
建筑密封膏伸縮縫蓋板
圖6伸縮縫節點構造示意
Fig．6 Structure of expansion joint
4效益分析
1)外墻外保溫裝飾一體化系統材料損耗小，建
筑垃圾大大減少。外墻外保溫裝飾一體化板工藝
是集中工廠加工生產，施工現場安裝，其材料邊角
料可回收再次利用，從而大大減少了建筑垃圾的產
生，有效節約施工成本。
2)該系統工藝質量有保障，工期短。由于本工
藝產品是集中工廠加工，現場進行安裝，大大降低
勞動強度，簡化了工序，施工工期與傳統工藝比較
可縮短20％～30％，從而降低了大型垂直機械設
備、外腳手架周轉材料的租賃時間，節約了租賃費
用；也減少了項目管理費用。同時，其工藝質量與
傳統工藝相比較，避免了墻體保溫層、裝飾層的開
裂、空鼓、滲漏等質量通病的發生，從而大大降低了
后期維護費用。
參考文獻：
[1] GB50300--2013建筑工程施工質量驗收統一標準[S]．北京：
中國建筑工業出版社，2013．
[2] 中國建筑科學研究院．GB50411—2007建筑節能施工質量驗
收規范[S]．北京：中國建筑工業出版社，2007．
[3]L09SJl34外墻外保溫構造詳圖(八)(YL保溫系統)[R]．北
京：中國建筑工業出版社，2010．
[4] 李滿星．泡沫混凝土保溫板外墻施工技術[J]．施工技術，
2013，42(9)：93-95．
[5] 徐?。鈮ν獗匮b飾一體化材料關鍵性能研究[D]．合肥：
安徽建筑大學，2013．
[6] 張利萍．外墻外保溫裝飾一體化系統研究[J]．新型建筑材
料．2010(3)：58-59．
