2014年1月上
第43卷第1期
施工技術
CONSTRUCTlON TECHNOLOGY 53
DOI：10．7672／sgjs2014010053

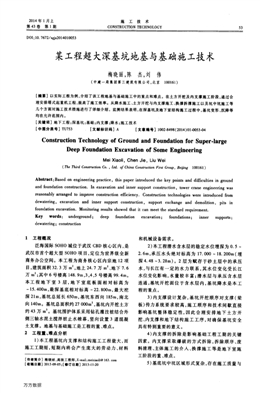

某工程超大深基坑地基與基礎施工技術
梅曉麗，陳杰，劉偉
(中建一局集團第三建筑有限公司，北京100161)
【摘要]以實際工程為例，介紹了該工程地基與基礎施工中的重點和難點。在土方開挖及內支撐施工階段，通過合
理安排塔式起重機工程，提高了施工效率。從降水施工、土方開挖與內支撐施工、換撐拆撐施工以及坑中坑施工等
幾個方面對施工技術措施進行了詳細介紹。監測結果表明，在深基坑及地下室結構施工過程中，基坑變形、沉降等
均在允許范圍內。
[關鍵詞]地下工程；深基坑；基礎；內支撐；降水；施工技術
【中圖分類號]Tu753 [文獻標識碼]A 【文章編號]1002-8498(2014)01m053JD4
Construction Technology of Ground and Foundation fbr Super-large
Deep Foundation ExcaVation of S哪e Engineering
Mei×iaOIi，Chen Jie，Liu Wei
(77le％im c0瞄tr們tfon co．，厶d．礦C拍l口cDw￡r“ctio廳州陽t Gr0印，Be講增100161)
Abstract：Based on engineering practice，this paper introduced the key points and difficulties in gIDund
and fbundation construction． In excavation and inner support construction，tower crane engineering was
reasonably arranged t0 imp陽ve constmction e硒ciency． Constmction technologies were introduced f如m
dewatering， excaVation and inner suppon construction， support exchange and demolition， pits in
foundation excavation． Monitoring resuh8 showed that it can meet the standard requirement．
Key words： undeIground； deep fbundation excaVation； foundations； inner supports；
dewatering； constmction
1 工程概況
泛海國際SOHO城位于武漢CBD核心區內，是
武漢市首個超大型SOHO項目，定位為世界級全新
商務辦公空間。本工程為商務核心區內宗地12項
目，建筑面積32．3萬m2，地上24．7萬m2、地下7．6
萬m2；其中6號樓高148．9m，3，4，5號樓高99．4m。
本工程地下室3層，地下室底板面相對標高為
一15．400m，最深基底相對標高一22．800m，最大挖
深2lm，基坑總延長650m，基坑?xùn)|西向185m，南北
向140m?；涌偯娣e約27 000m2，基坑內開挖土方
約43萬m3?；訃o(hù)體系采用鉆孔灌注樁結合外
側三軸水泥土攪拌樁止水帷幕，豎向設置3道混凝
土支撐。地基與基礎施工是工程的重、難點。
2工程重、難點分析
1)本工程基坑內支撐和結構施工工程量大，而
施工工期短，短期內將會產生龐大的勞動力、材料
[作者簡介]梅曉麗，高級工程頻，E-mail：meixia01i@163，com
【收稿日期】2013m9_05；[修訂日期]2013．1l-20
和機械設備需求。
2)本工程潛水含水層的穩定水位埋深為0．5—
2．6m，承壓水頭絕對標高為17．000—18．200m(埋
深4．48—3．28m)。2層為賦存于砂土層中的承壓
水，與長江有一定的水力聯系，其水位變化受長江
水位變化影響，水量較豐富；潛水層與承壓含水層
連通，基坑開挖面位于含水層內，基坑降水是本工
程的重點。
3)內支撐設計復雜，基坑開挖順序?qū)χ?梁
板)傳力系統要求較高，施工順序和技術間歇直接
影響基坑整體穩定性，因此合理安排地下土方開
挖、內支撐和地下結構施工工序，對確?；影踩?
具有特別重要的意義。
4)內支撐的拆除是影響基礎工程工期的關鍵
因素。內支撐采取爆破的方式拆除，拆除順序、廢
料清理、主體施工的介入、換撐施工等是地下室施
工階段的重、難點。
5)基底坑中坑區域形式復雜，存在施工質量與
萬方數據
54 施工技術第43卷
安全隱患。
3施工技術措施
3．1群塔施工方案
根據施工需求，本工程共需布置6臺塔式起重
機，其具體布置方案如圖l所示。
圖1塔式起重機布置
Fig．1 Layout of tower cranes
因地下室占地面積較大，采用傳統的塔式起重
機基礎結構形式須待地下室頂板澆筑完成后才能
使用塔式起重機，而這會增加前期內支撐施工、清
槽、墊層、防水、底板等工序施工過程中的人力與物
力投入，并對進度有不利影響。為了緩解地基與基
礎施工階段垂直運輸設備的壓力，避免由于材料倒
運影響內支撐、地下室底板施工進度，對2號塔式起
重機采用鋼格構柱與鉆孔灌注樁組合式塔式起重
機基礎，3—6號塔式起重機采用鉆孔灌注樁與混凝
土承臺組合式塔式起重機基礎。在土方開挖前，完
成1—6號塔式起重機基礎施工。在內支撐施工前，
完成1，2號塔式起重機安裝，用于基坑的內支撐施
工材料運輸。在土方開挖至基底前，完成3—6號塔
式起重機安裝，用于基底墊層、防水、結構等施工材
料運輸。塔式起重機基礎如圖2所示。
3．2降水施工
本工程基坑周邊設置了止水帷幕，采用深管井
進行坑內降水，在基坑內布設降水井52口，并在坑
外布設8口觀測井BGl～BG8，坑內布設1口觀測
井G1?？觾?nèi)外觀測井兼做備用井，降水井單井出水
量為65—80m3／h。通過合理的布置降水井，使降水
井井管避開地下室結構梁、內支撐梁與棧橋板，避
免井管對結構造成影響。同時繪制土方開挖水位
等值線，確保降水能夠滿足施工需求。降水井布置
如圖3所示。
100厚混凝土隨I ：r
．!手3：300
路面8
第2道混i 尉J二生J00
一墨支掙8 [28c剪
．刀攆詈星
。與綴板、塞!
第3道混滿焊P 囂： 墓P =
凝土支撐
一12 900 [28c鋼肉
．連桿、聚；
。與綴板 』陸格構末 西850⑥600 滿焊 霞1
蘭軸永泥土
攪拌樁一16．500
oI o『一
oj oI
01 oI
西900國l lOO
盟
鉆孔灌注樁}式起量
有效長度
∞ WZl ～ 立柱樁匝機苫
20．4m
一21．400
200 有效長度24．55m 。
∞眭樁
鏈徑800
二拍400 樁長35m
a l，2號塔式起重機
h 3、6號塔式起重機
圖2塔式起重機基礎立面
Fig．2 Facade of tower crane fbundations
圖3降水井平面布置示意
Fig．3 Plan layout of dewatering weU
3．3土方開挖與內支撐施工
1)開挖原則及要求
萬方數據
2014 No．1 梅曉麗等：某工程超大深基坑地基與基礎施工技術55
土方開挖施工為盆式開挖，遵循先撐后挖、分
段分層開挖、留土護壁、對稱開挖的原則。土方開
挖過程中，盡量縮短基坑無支撐暴露時間，嚴格控
制基坑變形；配合內支撐施工，優先開挖內支撐區
域，在開挖支撐位置時，應快挖快撐，使土方開挖與
內支撐能夠形成流水，并使基坑盡快形成支護；按
既定的監測方案對基坑及周邊環境進行監測，反饋
信息指導開挖及支護。
2)土方倒運
土方開挖分為4層，第1層先開挖非支撐區域，
再開挖支撐區域，非支撐區域土方利用馬道將土方
裝車運出。分層開挖時先行施工A-1，A-2區域的土
方及支撐梁，然后開挖A一3，A_4區域土方。A區域
內土方利用馬道出土，接著可施工B，c區域土方及
內支撐。D區土方暫不開挖，作為下層開挖時回填
運土道路的路基土和4個(第2層4個，第3層4
個，第4層2個)出土口運土馬道的回填路基土。馬
道設在基坑4個角(見圖4a)，寬6m，放坡比例為1：
8，馬道兩側按1：1．5放坡，支撐梁面以上土方外運
部分利用馬道運出，部分可在棧橋上進行開挖。第
2，3層土方開挖及外運同第1層。
圖4土方開挖運輸示意
Fig．4 Son excavation and transpo—ation
第4層開挖時設置2個馬道(見圖4b)，由西側
向東側后退出土，并穿插6-1，6—2底板結構施工?；?
坑內余土周轉至4—1，5．1區，將挖掘機吊離基坑，改用
長臂挖掘機在棧橋上挖出余土，裝入自卸斗車運出。
根據本工程的地理位置，渣土外運的場地設在
后湖區域，距施工場地約20km，卸土場地用2臺
DH220挖掘機及2臺推土機負責推土并鋪設推土
道路。土方運輸路線分為2條：①振興路一發展大
道一常青路一后湖大道一卸土場；②唐蔡路一幸福
大道一三環線一后湖大道一卸土場。
3)內支撐施工
基坑豎向設置3道臨時鋼筋混凝土支撐，采用
對撐角撐桁架支撐體系。依照先對撐、后角撐的原
則，3道內支撐施工順序如下(見圖5)：A(A一1，
A-2，A一3，A4)一B(B-1，B—2)一C(C-l，C-2)一D
(D．1，D-2，D．3，D4)。
圖5內支撐施工順序
Fig．5 Construction sequence of inner supports
3．4換撐、拆撐施工
1)換撐是讓支護樁因內支撐拆除所產生的部
分應力通過傳力構件傳遞給具有足夠承載能力的
第三者，從而達到新的受力平衡。深基坑工程中的
換撐，是在特定條件下采取一定的技術措施逐步取
代發揮臨時支撐作用的內支撐結構體系，從而保證
臨時性?xún)?nèi)支撐拆除后，工程施工能繼續安全順利進
行，其實質是應力的安全有序調整、轉移和再分配。
本工程后澆帶板、汽車坡道處采用H型鋼換
撐，后澆帶梁采用132a換撐，外墻與圍護樁間采用
鋼筋混凝土換撐。
2)支撐體系拆除過程是支撐的“倒換”過程，即
把由橫撐所承受的側土壓力轉至永久支護結構或
其他臨時支護結構。支撐體系的拆除施工應特別
注意：拆除時應分級釋放軸力，避免瞬間預加應力
釋放過大而導致結構局部變形、開裂，同時對樁頂
位移、樁心側壓力進行監測。
根據工程實際，主樓部分施工時不考慮拆支撐
的影響。當?shù)装逋瓿珊?，?yōu)先施工主樓區域，則框
架柱與支撐梁相交位置沖突的地方，可提前將支撐
梁機械破除。
萬方數據
56 施工技術第43卷
a平面
凝
層
正立面
c坑中坑坡面工程樁樁頭節點詳圖
b坑中坑坡面節點做法
糕
d厚底板處節點處理方法
圖7坑中坑加固示意
Fig．7 Pits in fbundation excavatiOn strengthening
主樓區域外每層支撐均采用分段、分批進行爆
破拆除。每層支撐分4次拆除，拆撐原則為換撐板
帶相應部位形成換撐條件后拆除相應的對撐及角
撐。每次拆撐均在該范圍支撐下頂板澆筑混凝土
完畢，且換撐后進行施工。根據拆撐順序及分區要
求，每層拆撐的原則及先后順序相同，如圖6所示。
3．5坑中坑施工方案
，￡睪耋墓譬耋差薯營鋒圭9
jE]E豆
I
h次拆附
i．曼薏要要要=于飛孺孺麗蘑瓢
a第1次內支撐拆除
b第2次內支撐拆除
圖6內支撐拆除示意
Fig．6 Demolition of inner support
m
本工程普遍區域開挖深度為16．4m，基底主樓
核心筒處最大開挖深度達2lm。此施工范圍為坑中
坑，標高復雜。為保護坑體邊坡穩定，對坑中坑邊
坡采取砌磚胎模+噴錨的加固措施，如圖7所示。
4結語
本工程自2011年7月4日土方開挖至2012年
4月30日地下室結構封頂，歷時302d，完成了地基
與基礎工程施工。工程達到了規范及設計要求，并
且一次性通過結構驗收。
本工程依照規范及設計要求、合理運用科學施
工方法，已完成了超大深基坑的土方開挖、降水、塔
式起重機基礎、內支撐等施工。在土方開挖及內支
撐施工階段，通過合理安排塔式起重機施工，緩解
物料運輸壓力，減少了施工間歇，提高了效率。監
測結果表明，在深基坑及地下室結構施工過程中，
基坑變形、沉降、降水等在允許值內；坑中坑方案切
實可行，坑中坑區域未出現不良施工狀況。
參考文獻：
[1] 方永興．建筑工程中深基坑支護施工技術的探討[J]．城市建
設理論研究，2012(12)：306-308．
[2] 中國建筑科學研究院．JGJl20一2012建筑基坑支護技術規程
[s]．北京：中國建筑工業出版社，2012．
[3] GB50497—2009建筑基坑工程監測技術規范[s]．北京：中國
計劃出版社，2009．
[4] 李豐琳．深基坑支護開挖的質量控制探討[J]．城市建設理論
研究，2012(12)：586-588．
[5]蘇亞森．探討某深基坑工程的施工技術及措施[J]．廣東科
技，2008(24)：92-93．
[6] 黃迪．深基坑的特點及其施工技術研究[J]．中國新技術新產
品。2010(12)：203．
