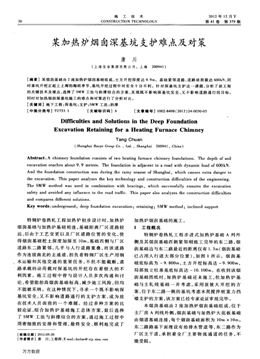

30
施工技術
CONSTRUCTION TECHNOLOGY
2012年12月下
第41卷第379期
某加熱爐煙囪深基坑支護難點及對策
唐川
(上海寶冶集團有限公司，上海200941)
[摘要]某煙囪基礎由2座加熱爐煙囪基礎組成，土方開挖深度達9．9m?；A(chǔ)緊鄰道路，道路動荷載達600kN，同
時基坑開挖正趕上上海的梅雨季節，基坑開挖過程中對安全十分不利。針對深基坑支護這一課題，分析了該工程
的關鍵技術及難點，選擇了SMW工法與斜撐結合的方案，實現既不影響深基坑安全，又不影響道路通行的目標。
同時對加熱煙囪深基坑施工的難點和對策進行了分析對比。
[關鍵詞】地下工程；深基坑；支護；SMW工法；斜撐
[中圖分類號]TU753．1 [文獻標識碼]A [文章編號]1002—8498(2012)24-0030-03
Difficulties and Solutions in the Deep Foundation
Excavation Retaining for a Heating Furnace Chimney
Tang Chuan
(Shanghai Baoye Group Co．，Ltd．，Shanghai 200941，China)
Abstract：A chimney foundation consists of two heating furnace chimney foundations．The depth of soil
excavation reaches about 9．9 meters．The foundation is adjacent to a road with dynamic load of 600kN．
And the foundation construction was during the rainy season of Shanghai，which causes extra danger to
the excavation．This paper analyzes the key technology and construction difficulties of the engineering．
The SMW method was used in combination with bracings，which successfully ensures the excavation
safety and avoided any influence to the road traffic．This paper also analyzes the construction difficulties
and compares different solutions．
Key words：underground；deep foundation excavation；retaining；SMW method；inclined support
特鋼爐卷熱軋工程加熱爐初步設計時，加熱爐
煙囪基礎與加熱爐基礎相連，基礎距離廠區道路較
遠，后由于工藝變更以及廠區道路位置的變化，使
得煙囪基礎挖土深度加深至10m，基礎西側與廠區
道路東二路緊鄰，幾乎與人行道路重疊，而該道路
作為連接南北的主通道，擔負著特鋼廠區生產用鋼
水運輸和其他交通的重要任務，不但不能截?cái)?，?
路承載的動荷載對深基坑的開挖存在著較大的不
利因素。施工過程中曾與設計人員多次溝通和討
論，希望能抬高煙囪基礎標高，減少施工風險，但均
不能被采納。在這種情況下，尋求一個既不影響深
基坑安全，又不影響道路通行的支護方案，成為放
在技術人員面前的一個難題。經過多種方案的比
較論證，綜合加熱爐基礎施工總體方案，最后選擇
了SMW工法與斜撐結合的方案，通過施工過程中
周密細致的安排和管理，最終安全、順利地完成了
[收稿日期】2012-05-20
[作者簡介】唐川，工程師，E—mall：daidan@vip．sina．corn
加熱爐煙囪基礎的施工。
1工程概況
特鋼爐卷熱軋工程步進式加熱爐基礎A列外
側及其煙囪基礎西側緊鄰剛施工完畢的東二路，煙
囪基礎邊與東二路最近的距離僅有1．3m(煙囪基礎
已占用人行道大部分位置)，如圖l所示。煙囪基
礎底標高為一9．800m，土方開挖標高達一9．900m，
局部獨立柱基基底標高達一10．100m。在收到該煙
囪基礎圖紙時，加熱爐基礎還未施工，但加熱爐基
礎與主軋線基礎一并考慮，采用放坡大開挖的方
案，位于東二路一側的基坑考慮水泥攪拌樁重力擋
墻支護的方案，該方案已經專家論證審批完畢。
本煙囪基礎由2座加熱爐煙囪基礎組成，位于
主廠房A列線外側，煙囪基礎與加熱爐大底板基礎
由煙道基礎連接，每個煙囪基礎面積為IOm X 10m。
東二路路基下面埋設有給排水管道等，東二路作為
廠區主干道，承擔著全廠主要物流通道的任務，不
能受阻。
萬方數據
川I：某加熱爐煙嘲深基坑支護難點硬對策
圖1 加熱爐煙囪位置
00
Fig．1 Position of chimney on the heating furnace
根據巖土工程勘察報告，影響本次基坑開挖的
地．F水為地表層潛水，本場地基坑JI：挖涉及的地表
一F 30m范圍內土層分布有粉質黏L、黏質粉土、淤
泥質粉質黏土羽j砂質粉土，一卜-的滲透系數住3．6l×
10 7～I(xiàn)．82×10～‘，滲透系數較大，外挖過程中易出
現管涌、流砂現象，必須采取相應的技術措施．，
2工程特點和難點
1)基礎緊鄰道路，原方案考慮的水泥攪拌樁蘑
力擋墻的技術措施，由于沒有做水泥攪拌樁的空I、nJ
I酊不可行，
2)基坑一側緊鄰廠區道路，另一側為大底板、
大殲挖的加熱爐基礎，無法考慮雙邊對撐的支護
力‘案。
3)基坑一側的道路承擔著特鋼全廠鋼水運輸
的任務，確保道路安全通行是整個方案必須考慮的
鶯點，、
4)緊鄰藎坑的道路動衙載達600kN，一旦摹坑
外挖，對基坑安倉十分不利，基坑安全風險成倍
增加。
5)施J：時|1lJ處于5—6 Jj，為卜．海的梅雨季節，
又寸基坑施一L}’分／f：利。
3幾種方案的選擇和比較
1)采用放坡大開挖的方案，f日．要挖斷道路和路
基下的管線，影響范圍大，不可行。
2)在基坑一側采用灌注樁和水泥攪拌樁支護，
紅道路的另一側采J掃灌注樁拉錨的方式，由于開挖
面積大，主動土壓力大，拉錨距離長，影響范圍大，
1：程造價大幣f 4：叮行。
3)采用鉆孔灌注樁加水泥攪拌樁單邊斜撐的
方案，該方案由于對道路的破壞面積大，對環境的
影響大，實施雉度定，
4)采用SMw一!：法單邊斜撐，占地面積少，止水
3 J
效果好，結合【：程現狀，方案是曲r行的，fH從深摹坑
支護的安全町靠性分析，綜合道路荷載對基坑安全
的影響，風險較大。
4實施方案的對策措施
綜合各種兇素，決定采用SMW L：法支護結合
雙鋼管斜撐的形式，斜撐的支撐點管力于已施工的
加熱爐基礎上，同時2座煙f女l基礎交替施工，以減少
水平支護體的懋臂長度。SMW工法設計埋深25m，
內插型鋼采用H700×300×1 3×24，斜撐采用
咖609mm×16ram鋼管，在一4．000m處用雙H700×
300設l道腰梁。經整體穩定驗算，安令系數k=
2．01，坑底抗隆起驗算k=2．48．抗傾覆驗算k=
1．88．．基坑支護平血『如同2所示。
圖2基坑支護平面
Fig．2 Plan of foundation support
主受施?』!；¨}如下．．
1)在加熱爐攮礎開挖前施一l：SMW工法。煙囪
基礎側采川一i軸(jbS50mm@600mm的水泥攪拌樁，
水泥摻鍵為20％，內捅型鋼為H700×300×13×
24。攪拌樁樁頂標高±0．000，底標高一25．500m，
內插型鋼頂標高+0．500111，底標離一24．000m。
在SMW I：法內插型鋼施工究畢后，二次清除
導溝tfl多余土體進行冠梁施I：，冠梁截面為
l 000Inlll×l 200ram，沿?cái)嚢铇锻ㄩL布沒。
2)施工加熱爐底板基礎，在底板靠近煙囪基礎
一側預埋鐵件，預埋鐵件規格為l 000mm×
1 500mm×16ram，在鋼板卜．焊接6根4,30，錨固長度
為l 200mm的螺紋鋼筋。
3)加熱爐基礎土方殲挖時，煙囪基礎側土萬自
然放坡，預留土方用作增加支護的被動土二壓力。加
熱爐基礎施J：結束后，土方殲挖拿一4．000m標離，
再施1：腰梁，腰梁采用2根H700×300焊接而成，
用規格為一300ram×700n,m×10Inin j角肜鋼板每
隔600ram與腰梁、：I：法內插利鋼焊接，焊縫高度
≥8mill。
4)第l座煙囪基礎的土方挖至斜撐底標高，施
工斜撐，再挖上至設汁標高。用4道qb609mm×
16mm的艤鋼管進行支撐，管長16m，鋼管一端與腰
萬方數據
32 施工技術第41卷
吣，娶隰飄窄
一＆囪基捻w
2H700×300
．力鯛孺匿
I瓷6260-{)3uu隨 頂留土律＼，?掣“”f”’
i19．2Qp≮≤口擊刊
一一U—U1
l
圖3 施工順序
Fig．3 Construction sequence
梁焊接，另一端與加熱爐基礎預埋鐵件焊接?；A(chǔ)
墊層在加熱爐基礎與SMW工法支護體之間滿鋪，
以增加墊層的有利支撐作用。
5)第1座煙囪基礎施工完后再施工另一座煙
囪基礎，減少因土方開挖而增加的支護體懸臂長
度，增加被動土的約束作用。
6)拆除斜撐、H型鋼拔出，煙囪及上部結構施
工完畢15d后，進行斜撐、腰梁拆除及H型鋼的拔
出，進行土方回填和道路恢復?！?
具體施工順序如圖3所示。
5實施效果分析
從土方開挖到基礎施工后土方回填完，整個基
坑施工在2008年4月至2008年6月間完成，工期
56d。在施工期間緊鄰基坑側的鋼水運輸路線進行
了旁通改道處理，使得運輸路線離基坑開挖面的距
離在10m左右，減弱了道路動荷載的影響。施工期
間，在SMW工法的頂部共布設了5個沉降和位移
觀測點，其中位于中間部位的觀測點，撓度變化最
大，該觀測點最大的位移值為49mm，最大的沉降值
為7ram，均在設計的預警值范圍內，過程中未發生
基坑險情，實施效果是好的。
6 結語
1>本工程開挖深度達lOm，且工程地質較為復
雜，周圍環境對基坑變形的要求很高，按上海市過
去的經驗，一般采用鉆孑L灌注樁結合攪拌樁止水帷
幕的方案。這次采用SMW工法結合豎向斜撐方
案，達到了安全、可行、技術先進、經濟合理的效果，
方案是可行的。
一產耍隰藹熟一一且一U1
2)豎向斜撐體系的土方應采取“盆形”開挖，即
先開挖基坑中部的土方，沿圍護墻邊預留土方，待
斜撐安裝后，再開挖預留的土方。有條件的基坑，
盡量保存靠近支護側的土方。
3)本工程加熱爐基礎面積達85m X 54m，其混
凝土厚度達1 200mm，作為斜撐的支撐基礎是較為
有利的條件之一。
參考文獻：
[1] 上?，F(xiàn)代建筑設計(集團)有限公司，DGJ08--11一1999地
基基礎設計規范[S]．1999．
[2]DGJ08—_6l一97基坑工程設計規程[S]．上海：上?？辈樵O(shè)
計協會。1997．
[3] 中國建筑科學研究院．JGJl20--99建筑基坑支護技術規程
[s]．北京：中國建筑工業出版社，1999．
[4] 冶金工業部建筑研究學院．YB9258--97建筑基坑工程技術
規范[S]．北京：冶金工業出版社。1998．
[5]高大釗．深基坑工程[M]．北京：機械工業出版社，2002．
[6]龔曉南．深基坑工程設計施工手冊[M]．北京：中國建筑工
業出版社，1998．
[7] 劉建航，侯學淵．基坑工程手冊[M]，北京：中國建筑工業出
版社，1997．
[8]趙志縉，應惠清．簡明深基坑工程設計施工手冊[M]．北京：
中國建筑工業出版社，2000．
