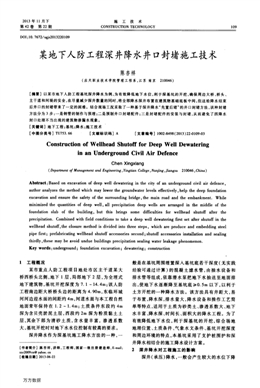

2013年11月下
第42卷第22期
施工技術
CONSTRUCTION TECHNOLOGY
DOI：10．7672／sgjs2013220109
某地下人防工程深井降水井口封堵施工技術
陳杏祥
(應天職業技術學院管理工程系，江蘇南京210046)
[摘要】以某市地下人防工程基坑深井降水為例，為有效降低地下水位，利于深基坑的開挖，確保周邊大橋、橋頭、
主干道和河堤的安全，在盡量減少深井?dāng)?shù)量的同時，將全部降水深井布置在建筑物基礎底板中間，但這給降水結束
后井口的封堵帶來了一定的困難。結合現場工況采取了一種基于深井降水“先置后堵”的井口封堵方法，該種封堵
方法分為3步：一是鋼管的制作與預埋；二是預制井口封堵配件；三是封堵配件的安裝與封堵，從而避免了因降水
封口處理不當出現的建筑物滲漏水現象。
【關鍵詞】地下工程；基坑；降水；施工技術
[中圖分類號]Tu753．66 [文獻標識碼]A [文章編號】1002．8498(2013)22-0109-03
Construction of Wellhead Shutoff for Deep WeU Dewatering
in an Underground CiVil Air Deflence
Chen Xingxjang
(D叩口一ment o，M口nngement口柑E昭iMeri昭，yi嘣i口n CoZ婦e，J7、r口螄昭，且口咿u 210046，C_Ilinn)
Abstract：Based on excavation of deep well dewatering in the city of an underground civil air defence，
author analyzes the method which may lower the groundwater levels effectively，help the deep f．oundation
excavation and ensure the s“宅ty of也e surrounding bridge，the main road and the embankment． Whik
minimized the quantities of deep well，all precipitation deep wells are amnged in the middle of the
foundation slab of the building，but this brings some dimculties for wellhead shutoff after the
precipitation． Combined with 6eld conditions to take a deep well dewatering first set after shutoff in the
wellhead shutoff，the closuI℃method is divided into three steps，which are produce and embedding steel
pipe 6rst；prefabricating weUhead shu“，ff accessories second；shutoff aecessories inskIUation and sealing
thirdly，these may be avoid undue buildings precipitation sealing water leakage phenomenon．
Key words：underground；foundation excaVation；dewatering；constmction
l 工程概況
某市重點人防工程項目地處市區主干道某大
橋西橋頭北側，地下1層，局部地下2層，為全埋式
地下建筑物，基坑開挖深度為7．1—14．4m；該人防
工程南邊距大橋橋頭邊的距離為4．90m，東臨環城
河河邊迎水面的間距約4m，河道水面與本工程自然
地面常年保持在1．2—1．4m；土質條件東段約4m
深為含貝殼淤泥土層，西段約2m深為粉質黏土土
層，其余下部為清砂土質，含水量豐富，滲透系數
大，基坑開挖時對地下水水位控制有較高的要求。
深井降水作為深基坑施工降水方法的一種，一
[作者簡介】陳杏祥，講師，工程師，國家一級注冊建造師，E．mail
xxc2009cn@yah∞．cn
[收稿日期】2013_06-22
般是在基坑周圍埋置深入基坑底若干深度(無實踐
經驗可通過計算)的混凝土濾水管，由抽水設備和
排水管等組成，依靠潛水泵把地下水抽送至地面排
出，使地下水逐漸降至基坑底≥0．5m以下，以利于
土方開挖的一種降水方法。該方法具有井距大，易
于布置，降水深，排水量大，降水設備和操作工藝簡
單等特點，適用于土質為砂類土、滲透系數大、地下
水豐富、降水深、時間長、面積大的降水工程。為了
有效降低地下水位，利于深基坑的開挖，綜合場地
地理位置、土質條件、氣象水文條件、基坑開挖深度
和周邊環境的特點，本基坑采用了支護樁圍護和深
井降水相結合的施工降水設計方案。
2深井降水對工程施工的影響
深井(承壓)降水，一般會產生較大的水位下降
萬方數據
110 施工技術第42卷
漏斗，周圍也因水位下降產生地面沉降，造成周圍
道路破壞、建(構)筑物開裂、地下管線斷裂等，因
此，深井降水要考慮對周圍環境的影響。本工程周
邊環境復雜，深基坑的降排水工作將直接影響大
橋、橋頭、主干道及河堤的安全，為減少長時間降水
可能對周邊環境帶來的嚴重后果，在盡量減少深井
數量的原則下，施工時設3個點沿建筑物長方向接
近中軸的部位將降水深井全部布置在建筑物的底
下，兩頭地下1層部位各布1個點，中間地下2層設
1個點。特別是地下2層指揮大廳由于層高較高，
致使基坑開挖深度達到14．4m，在對其井內水壓進
行計時實測時，當潛水泵停止抽水后，水位會在40s
內快速漫上來，表明井內水壓較大，補給快，這對有
效阻止地下水位的上升、保證整個建筑物的順利施
工以及防水效果均帶來了較大的困難。
深井降排水按照常規做法，在水壓力不大，不
考慮水泵損壞、井壁倒坍、電源線路或排水管破損
等因素的情況下，可采用簡單的方法將潛水泵的排
水管從混凝土底板或混凝土墊層下方向外引至地
面排出。但本工程的3個降水點均設置在建筑物基
礎底板的中間，且降排水工作一直要持續到主體建
筑施工完畢，這就造成了降水井在基礎底板施工時
不能封閉。為了不影響底板施工，降水井需要接
長，做好與基礎底板連接處的防水和降水結束后的
井口封堵特別重要，本工程由于地理位置和地下水
壓力的特殊性，因此必須采取特殊方法方能有效解
決和控制水位的問題。
3深井降水井口封堵措施的設計
為了有效控制水位，滿足降水井與基礎底板連
接處的防水和降水結束后的井口封堵，采取了一種
基于深井降水“先置后堵”的井口封堵方法，該種封
堵方法分為3個步驟：①鋼管的制作與預埋；②預制
井口封堵配件；③封堵配件的安裝與封堵。
3．1鋼管的制作與預埋
3．1．1 預埋管選用的原則
1)預埋應采用無縫鋼管，不得有嚴重銹蝕和
損傷。
2)預埋管內徑的選擇應利于排水管由此管中
伸出，同時也為了方便檢查和更換潛水泵、防止泥
砂進入等原因，不宜采用小于或大于深井井管內徑
的鋼管。
3)預埋管的長度與壁厚、底部預埋鋼管鋼板基
礎、水平止水鋼板、錨固鋼筋等部件的尺寸與位置，
應根據墊層的厚度以及基礎底板的厚度、鋼筋配置
情況、混凝土保護層大小、混凝土振搗時產生的側
壓力、管構件的耐久性等因素來綜合考慮，以確保
預埋管位置的精確與穩定、方便施工和利于建筑物
總體防水效果。
3．1．2實施步驟
1)截取1根長l 350mm．西325×12．5的無縫鋼
管，鋼管的高度為墊層厚度100mm+基礎底板厚度
1 200mm+50mm=1 350mm，這50mm用于基礎底
板澆筑時防止混凝土流入井內；鋼管內徑與深井內
徑相同，均為300mm；鋼管的壁厚不宜小于8mm，本
工程選用12．5mm。
2)在距鋼管的底部外圍焊接厚8mm，寬100mm
的基礎鋼板，用于墊層混凝土對鋼管穩定的錨固，
利于鋼管的前期穩定。
3)將預制鋼管擱置在降水井口進行井管居中
對位。
4)距基礎底板下表面400mm左右，沿預埋鋼管
的外壁設置2道間距為400mm左右的厚4mm、寬
100mm的環形止水鋼板，并與之滿焊，以防止地下
水沿鋼管外壁滲上來。
5)在鋼管外壁，離建筑物基礎底板上下表面各
150mm左右等間距焊接4排(豎向)3層(橫向)西12
長300mm的錨固鋼筋，用于鋼管與基礎底板混凝土
的連接錨固。
6)當基礎底板上層鋼筋綁扎后，將鋼管與底板
上層鋼筋焊接，使鋼管在底板中更加穩固。鋼管的
預埋如圖1所示，，
井
圖1鋼管預埋不意
Fig．I Embedment fbr steel pipe
3．2井口封堵配件的預制
根據預埋管的內徑，預制井口封堵配件(即悶
頭組合件)，其制作步驟如下。
1)切取1塊厚10mm、直徑小于預埋管內徑1—
2mm的圓形封堵鋼板，中間再切割一直徑為65mm
的圓孔。
2)購置規格為咖63．5×3．75、長70mm的成品
自來水無縫鋼管外接頭。
3)取規格為西57×4的自來水無縫鋼管，制作
長57mm的悶頭外絲管，并進行螺實試驗。
4)取邊長38mm、厚5mm的六角形鋼板，將此
鋼板與外絲管進行焊接，形成封堵配件的悶頭。
萬方數據
陳杏祥：某地下人防工程深井降水井口封堵施工技術
5)將成品水管外接頭焊接于封堵鋼板圓孔內，
正反兩面均焊，焊接的高、寬度≥5mm，且不得有夾
渣、裂痕、漏焊等現象，悶頭組合件的制作如圖2
所示。
38
r————————一
a悶頭頂蓋平面b悶頭剖面
c組合件
圖2悶頭組合件
Fig．2 Assembly production of bulkhead
3．3封堵配件的安裝和封堵
當建筑物主體建筑完成回填加荷、符合結構設
計抗浮條件并按設計要求停止降水條件后，即可進
行井口封堵，其操作方法與步驟如下。
1)在預埋管上口向下約200mm處呈三角形焊
接3根西6長50mm的鋼筋頭。
2)將預制的封堵配件套人排水管，將排水管拔
出繼續抽水，并將預制配件的圓形封堵鋼板擱置三
角形鋼筋架上，再與預埋管內壁焊接，施焊的高、寬
度≥8mm，且不得有夾渣、裂痕、漏焊等現象，冷卻后
進行24h蓄水試驗(合格)。
3)將悶頭組合件的內外管螺紋上涂抹防銹油
漆，再在悶頭的螺紋上裹上生料帶。
4)將潛水泵連同排水管提起一定高度(兩者仍
需保持在井內水位下)，關閉電源，解除電源線并將
電源線切斷，然后把牽引潛水泵的繩索和水管切
斷，放松水泵，使水泵落入井內，再將悶頭上的螺蓋
迅速擰緊。
5)在悶頭頂蓋上放置2根西16的鋼筋焊接于
鋼管內壁上，加強悶頭上部連接，防止井內下部承
壓水頂托力將悶頭頂上來。
6)當上述封堵全部完成后，在其上澆筑與基礎
底板混凝土相同強度等級并摻加微膨脹劑的c40
混凝土，填塞密實，不留空隙，初凝后蓄水保養，完
成封井。井口封堵安裝如圖3所示。
4 注意事項
1)嚴格控制預埋鋼管的加工質量，尤其是止水
，斜鋼筋頭
j，嗡預埋鋼管，、∥o^’2m 8
、≮ ∥
a鋼筋架平面
，一×，預埋鋼管
≮碰7薹仁一蓐，悶蟄咖頭16頂鋼筋蓋 艇薌引6鋼筋
審’
b∞16鋼筋平面
c剖面
井
圖3封堵安裝示意
Fig．3 Installation for shuto仃
環與鋼管的焊接質量，止水環用鐵板現場制作，內
環直徑和鋼管外徑一樣大，為325mm，止水環必須
連續焊接，保證不漏焊，焊縫要均勻、飽滿，不得有
砂眼和孔洞。
2)摻加微膨脹劑的c40混凝土必須振搗密實，
保證質量，澆筑高度剛好與基礎底板上表面平齊即
到預埋鋼管頂面下50mm，不得過高或過低。
3)操作過程要迅速、緊湊，密切配合，嚴格執行
工人操作崗位責任制、工序交接、隱蔽工程驗收、質
量檢查等一系列質量保證體系。
5 結語
通過支護樁+深井降水+“先置后堵”的井口
封堵技術的應用，使本工程的基坑降排水和井口防
滲漏工作取得了很好的效果，確保了大橋、橋頭、主
干道、河堤以及施工生產的安全，而且工程質量也
符合設計和規范要求。
參考文獻：
[1] 中國建筑科學研究院，深圳市勘察研究院．JGJl20一99建筑
基坑支護技術規程[s]．北京：中國建筑工業出版社，1999．
[2] 趙志縉．簡明深基坑工程設計施工手冊[M]．北京：中國建筑
工業出版社。2000．
[3]姚天強，石振華．基坑降水手冊[M]．北京：中國建筑工業出
版社，2006．
[4] 吳林高．工程降水設計施工與基坑滲流理論[M]．北京：人民
交通出版社，2003．
[5] GB50108—2008地下工程防水技術規范[s]．北京：中國計劃
出版社。2008．
[6] 北京鋼鐵設計研究總院．GB50017—2003鋼結構設計規范
[s]．北京：中國計劃出版社，2003．
[7] 王杰，張飛，揚紅，等．深基坑降水的水位控制[J]．沈陽建
筑大學學報：自然科學版，2008(5)：748_752．
