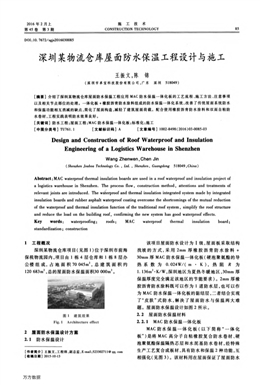

2016年2月上
第45卷第3期
施工技術
CONSTRUCTION TECHNOLOGY 85
DOI：10．7672／sgjs2016030085
深圳某物流倉庫屋面防水保溫工程設計與施工
王振文，陳錦
(深圳市卓寶科技股份有限公司，廣東深圳518049)
[摘要】介紹了深圳某物流倉庫屋面防水保溫工程應用MAC防水保溫一體化板的工藝流程、施工方法、注意事項
以及相關節點部位的處理。一體化板+橡膠瀝青防水涂料組成的防水保溫一體化系統，改善了傳統屋面系統防水
和保溫功能相互消減的缺點，簡化了屋面構造，減輕了建筑屋面荷載。配合使用橡膠瀝青防水涂料和雙面自粘防
水卷材，工程實踐表明防水效果良好。
[關鍵詞]防水工程；屋面工程；MAC防水保溫一體化板；標準化；施工
[中圖分類號]TU761．1 [文獻標識碼】A [文章編號】1002-8498(2016)03-0085-03
Design and Construction of Roof Waterproof and Insulation
Engineering of a Logistics Warehouse in Shenzhen
Wang Zhenwen，Chen Jin
(Shenzhen Joaboa Technology Co．，Ltd．，Shenzhen，Guangdong 5 1 8049，China)
Abstract：MAC waterproof thermal insulation boards are used in a roof waterproof and insulation project of
a logistics warehouse in Shenzhen．The process flow，construction method，attentions and treatments of
relevant joints are introduced．The waterproof and thermal insulation integrated system made by integrated
insulation boards and rubber asphalt waterproof coating overcome the shortcomings of the mutual reduction
of the waterproof and thermal insulation function of the traditional roof system，simplify the roof structure
and reduce the load on the building roof，confirming the new system has good waterproof effects．
Key words： waterproofing； roofs； MAC waterproof thermal insulation board；
standardization；construction
1 工程概況
深圳某物流倉庫項目(見圖1)位于深圳市前海
保稅物流園內，項目由1棟4層倉庫和1棟8層辦
公樓組成，占地面積70 045m2，總建筑面積約
120 683m2，總的屋面防水保溫面積30 000m2。
圖1建筑效果
Fig．1 Architecture effect
2屋面防水保溫設計方案
2．1防水保溫設計
[作者簡介】王振文，工程師，副總監，E-mail：52330271I@qq．cam
[收稿日期】2015—10．13
該項目屋面防水設計為I級，屋面板采取結構
找坡的方式，采用2ram厚橡膠瀝青防水涂料+
30ram厚MAC防水保溫一體化板(硬泡聚氨酯的導
熱系數為0．024W／(m·K)，熱阻尺為
1．136m2K／W，深圳地區為夏熱冬暖地區，30mm厚
保溫厚度完全滿足該地區的節能要求)。2mm厚橡
膠瀝青防水涂料既可以作為1道防水層，也可以作
為MAC防水保溫一體化板的黏結層，二者結合實現
了“皮膚”式防水，解決了屋面防水與保溫兩大難
題。屋面防水保溫設計如圖2所示。
2．2屋面防水保溫材料
2．2．1 MAC防水保溫一體化板
MAC防水保溫一體化板(以下簡稱“一體化
板”)是將MAC高分子自粘橡膠復合防水卷材、硬
泡聚氨酯保溫隔熱芯層和水泥基防水卷材，經特殊
生產工藝復合成板材，具有防水和保溫2種功能，互
相強化(見圖3)。該材料用在屋面保證了屋面防水
萬方數據
施工技術第45卷
一山J"／4Z
～細石混凝土保護層
～30厚防水保溫一體化板
～2厚橡膠瀝青防水涂料
～防水鋼筋混凝土屋面板
RR譬R瞪量髓詩詩詩詩矗并嘲岱髓諍詩甘甘石廿b蚤諍甘矗矗許諍矗廿矗§矗讞
／n／7 6。∥／：／／?
圖2 屋面防水保溫細部構造
Fig．2 Roof waterproof insulation detail structure
效果，消除了保溫隔熱層與防水層之間的竄水層，
一次性解決保溫隔熱和防水問題，簡化了屋面構
造，極大地提高了綜合節能效果。
PE隔離膜
自粘膠料一l：5厚高分子自枯．．
HDPE片材橡膠復合防水卷材
無紡布
圖3 MAC防水保溫一體化板構造
Fig．3 Waterproof insulation integration structure
2．2．2橡膠瀝青防水涂料
橡膠瀝青防水涂料是以高性能彈塑性高聚物
為改性劑、優質瀝青為基料，以高活性液態增黏樹
脂、功能性聚合物和穩定劑為助劑配制而成的一種
新型環保、高固含量橡膠瀝青涂料。該涂料具有超
強黏結力、蠕變和自愈功能。
2．2．3 BAC-P雙面自粘防水卷材
BAC．P雙面自粘防水卷材(簡稱BAC—P防水卷
材)是以高分子復合膜為胎基配以自粘橡膠瀝青膠
料，組合成高性能、冷施工的自粘防水卷材。該卷
材是一種抗拉強度大、延伸率高和抗撕裂能力更強
的自粘防水卷材(見圖4)。
隔離膜
自粘橡膠瀝青膠料
高分子復合膜
自粘橡膠瀝青膠料
隔離膜
圖4 BAC．P雙面自粘防水卷材
Fig．4 Double·sided self-adhesive waterproof material
3施工工藝
3．1 MAC防水保溫一體化板施工方案(屋面)
3．1．1 基層要求
基層要求如下：①清除基層表面雜物、油污、
砂，凸出表面的石子、砂漿等，清掃工作必須在施工
中隨時進行；②基層修補平整；③基層若有明水，施
工前需清理干凈；④各種預埋件應預先安裝固定。
3．1．2工藝流程
工藝流程為：基層驗收_板材分切一清理基
層一加熱橡膠瀝青防水涂料一節點加強處理(橡膠
瀝青防水涂料加強處理)一涂刷基層處理劑(必要
時)一定位彈線一涂刮橡膠瀝青防水涂料一鋪放第
1幅板材-÷調整板縫并對齊一平板振動器振動一鋪
放第2幅板材-+長短邊對接一檢查驗收。
3．1．3施工方法
1)基層驗收在施工前對總包交接的基層進
行驗收，基層必須達到材料施工要求。
2)板材分切使用專用分切工具將板材水泥
基卷材面沿長邊方向每隔50era裁切1刀(面層卷
材不切斷)，切割縫深度為距上表面卷材0．5em。通
過分切板材可以更好地與基層貼合(必要時對縱向
也進行分切)。
3)清理基層用風力滅火器、掃帚、鐵鏟等工
具將基層表面的灰塵、雜物清理干凈，基面保持基
本平整，對于不平整的部位需修補平整。如果以上
方式都不能清理干凈，可采取用高壓水槍沖洗，拋
丸機、水磨石機打磨或其他方式進行清理。
4)加熱橡膠瀝青防水涂料把塊狀的橡膠瀝
青防水涂料放人專用的加熱器中進行加熱。
5)節點加強處理節點部位如落水口、穿板管
道、陰陽角、后澆帶等采用“橡膠瀝青防水涂料+網
格布”的方式進行加強處理。
6)定位彈線先將板材空鋪在基層上，以板材
邊緣為基準，每邊向外延伸5era彈線，確定施工橡
膠瀝青涂料的范圍。
7)施工橡膠瀝青涂料把加熱完畢的橡膠瀝
青防水涂料裝入帶有刻度的專用桶內，然后進行涂
料施工，涂料用量為2．5kg／m2。施工時按照彈線的
范圍將橡膠瀝青防水涂料涂刮在基面上，涂刮厚度
均勻不露底。將一體化板回折抬起，然后將板材沿
著涂料涂刮的方向鋪在已涂刮橡膠瀝青防水涂料
的基層上，并擺正位置。
8)鋪放第2幅板材緊靠第1幅一體化板鋪放
第2幅，注意兩幅板材應盡量對齊，板縫寬度控制在
0．5em內。若因操作失誤造成板縫較大又無法調整
時，可用專用填縫劑填充板縫。鋪貼完板材后，采
用平板振動器對一體化板進行振動，排出一體化板
下表面空氣，使其與基層黏結密實。
9)灌縫板材施工過程中板材拼縫處存在一
定寬度的縫隙，為防止?jié)B漏，在板材施工后會使用
橡膠瀝青防水涂料灌滿板材拼縫，對于縫隙較大處
可使用板材或發泡膠填充。
10)長、短邊對接一體化板鋪完后，立即進行
萬方數據
王振文等：深圳某物流倉庫屋面防水保溫工程設計與施工
板材上表面卷材的長、短邊搭接，采用“網格布+涂
料+鍍鋁膜”的方式，在灌縫完成的搭接邊處鋪貼
15cm寬網格布，然后在網格布表面刮涂專用搭接涂
料，將網格布完全覆蓋，最后在涂料表面覆蓋寬度
為16cm的鍍鋁膜。
11)女兒墻施工。
12)檢查驗收。
3．2施工注意事項
1)涂料的加熱溫度及刮涂溫度較高，施工人員
應佩戴必要保護用品(如手套等)，避免高溫燙傷。
2)涂料常溫下是高彈性蠕變型固體，須在合適
的溫度下才有較好的施工性能。如施工中未施工
完的涂料溫度降低，應再次加熱。
3)板材宜鋪貼在原漿抹平的混凝土結構層上。
4)板材施工前保證排水系統保持暢通。
5)板材施工前，應先規劃鋪設方向與鋪貼順
序，每塊板材施工前必須先定位。
6)板材施工前，先采用防水涂料對節點部位進
行加強處理。
7)板材施工時，宜遵循先平面、后立面，先大
面、后節點的原則。
8)進行裁切時，要先在板上畫裁切線，然后嚴
格按照裁切線裁切。
9)板材施工時，板材與板材間應拼接嚴密，板
材固定后如發現較大縫隙，縫隙中應塞專用填縫劑。
10)雨雪及5級風以上天氣不能施工。
1 1)大面施工完成后必須盡早施工保護層。
4主要節點施工
4．1女兒墻(不做保溫)
1)陰角基層處理首先用手錘、鋼釬對陰角處
高出基層平面的混凝土進行打鑿，然后使用高壓水
槍沖洗陰角部位，最后使用“堵漏王”修補拆模留下
的凹槽。
2)陰角加強處理為了保證涂料與基層完美
粘接，陰角處不需要做倒角，女兒墻陰角處先采用
“瀝青防水涂料+網格布”的方式進行加強處理。
首先在陰角基層上涂刮橡膠瀝青防水涂料，涂刮寬
度為平面、里面各25era，然后裁剪1塊寬度為50era
的網格布，中間對折平面和里面各25cm。
3)大面板材施工大面涂刮橡膠瀝青防水涂
料，緊靠女兒墻鋪放平面的一體化板。
4)女兒墻卷材施工平面一體化板鋪完后，首
先使用橡膠瀝青防水涂料將板材與女兒墻之間的
縫隙填滿，然后采用BAC．P防水卷材鋪貼在女兒墻
上，平面方向與板上表面MAC自粘卷材的搭接寬度
為8cm，立面方向的卷材寬度不小于平面完成面以
上25em。女兒墻卷材立面使用壓條收口，并用橡膠
瀝青防水涂料對卷材端頭做密封處理(見圖5)。
網格布
加強、
2厚BAc．P雙面自秸防水卷材
2厚橡膠瀝青防水涂料
女兒墻結構層
，匡上部麟構造按艄照建筑4設計引5嘲筋 L防水混凝土屋面板(結構找坡)
圖5女兒墻防水做法
Fig．5 Parapet wall waterproofing
4．2落水口
1)基層處理用手錘將雨水斗壓盤上的混凝
土敲除，將壓盤四周鑿1個寬度為2cm的V形槽，
用高壓水槍將V形槽內的雜質沖洗干凈，然后用
“堵漏王”填補V形槽。
2)加強處理在壓盤四周涂刷1層橡膠瀝青
防水涂料，然后將網格布掏1個小于壓盤直徑的圓
洞，將網格布貼在橡膠瀝青防水涂料上，最后再涂
刷1層瀝青將網格布蓋住。
3)大面板材施工在一體化板上裁切1個大
于落水口直徑lOem的圓洞，鋪放在落水口上并用
壁紙刀將板材邊緣切成1個坡向落水口圓洞。
4)面層卷材施工首先在基層和板材斜角上
涂刷橡膠瀝青防水涂料，然后鋪貼BAC．P防水卷
材，將卷材一端粘貼在雨水斗壓盤上，另一端粘貼
在板材表面的卷材上，粘接寬度為8cm(見圖6)。
上；部篙構造鬈按糍照建臻筑黠設計揪4@150鋼筋- 30厚MAC型防水保溫一體化板
2厚橡膠瀝青防水涂料2礙BAC-p雙ilii
防水混凝土屋面板(結構找坡)自粘防水卷材窟籀甌＼歷魯稠舀∥網格布加強
圖6 滔水口防水處理
Fig．6 Water drowning treatment
4．3出屋面管道(見圖7)
1)基層處理首先用手持角磨機將套管上的
鐵銹磨除，再在管根處鑿1個寬度2cm的V形槽，
并用高壓水槍將V形槽內的雜質沖洗干凈，最后修
補V形槽。
(下轉第90頁)
萬方數據
施工技術第45卷
3．2．3坡底頂托
1)鏟除坡底防水卷材保護層、XPS擠塑聚苯乙
烯泡沫塑料板以及防水卷材層直至結構層，清理防
水卷材舊膠結材料，鑿除寬度為120mm。
2)用qbl4mm電鉆在結構層上鉆孔，鉆孔間距
為500mm，設置1排即可，鉆孔深度110mm(坡底為
300mm×1 000mm屋面框架梁)，用小型便攜式吹風
機將鉆孔內鉆屑以及灰塵清理干凈。
3)插入化學錨栓、化學藥管，植入M12mm×
160mm化學錨栓。①置入藥劑管樹脂在手溫條
件下能像蜂蜜一樣流動時，方可使用膠管。②鉆入
螺栓用電鉆旋入螺桿直至藥劑流出為止。這時
螺栓旋人，藥劑管破碎，樹脂、固化劑和石英顆?；?
合，填充錨栓與孔壁之間的空隙。
4)待化學錨栓達到強度后，在基層做1．5mm厚
結晶滲透水泥基，用“水不漏”刮批壓嵌平整，刷2
道2mm厚高分子防水涂料(聚氨酯)，將原防水卷
材用熱熔法壓實鋪平黏結牢固，再用新卷材鋪貼1
層，搭接寬度≥lOOmm。
5)用’[10，按照屋面尺寸，用tkl2mm鉆頭按照
500mm間距鉆孔，后吊運至屋面進行安裝，安裝完
畢后，在化學螺栓處涂刷2mm厚聚氨酯防水。
6)把[10做防腐處理后，用C20細石混凝土找平，
l：2水泥砂漿修補平整、養護，保證屋面不發生滲漏。
3．2．4嚴格管控振動作業
經分析外界振動是造成屋面構造層滑移的因
素之一，因此，在所有斜屋面樓棟需要進行回填夯
實或有較大振動影響作業之前必須先和技術管理
人員確認，在確保屋面構造層不會受影響后再實施
作業；并且對于大型機械的開行規劃好行進路線，
盡量避免對屋面造成影響。
4結語
按照處理方案施工完成后，對2號樓和3號樓
斜屋面的處理情況進行檢查，并保持對屋面的持續
觀測直至屋面瓦片施工完成1個月。工程歷經4次
大雨，均未發現處理過的屋面有滲漏現象，在滑移
方面僅僅移動了2mm。以上結果證明對斜屋面滑
移所采取的處理方案完全可行，并且達到了理想效
果，為今后處理大坡度斜屋面滑移問題提供了實際
經驗。
參考文獻：
[1] 中國建筑設計研究院．民用建筑設計通則：GB50352--2005
[s]．北京：中國建筑工業出版社，2005．
[2] 中國建筑防水協會．坡屋面建筑構造：09J202--1[S]．北京：
中國計劃出版社，2009．
[3] 中國建筑防水協會．坡屋面工程技術規范：GB50693--2011
[s]．北京：中國建筑工業出版社，2011．
[4] 中國建筑防水協會．坡屋面用防水材料自粘聚合物瀝青防水
墊層：JC／T1068--2008[S]．北京：中國建筑工業出版
社。2008．
[5] 王勝，劉漢進，劉斌．坡屋面混凝土結構高大模板設計與施工
[J]．施工技術，2014，43(9)；71-73，80．
[6] 張道真．防水設計講座第4講坡屋面防水設計[J]．施工技
術。2004．33(2)：62-63．
(上接第87頁)
涂刮
金屬箍固定＼
躺2厚BAc．刪P雙面喝 滴水密封材料兇
＼，＼髟V
?t
一上部構造按
恥
罐禳
一2厚橡膠瀝{
．防水混凝土
＼ 弋＼＼‘
圖7 出屋面管道防水處理
2)加強處理管道四周涂刮橡膠瀝青防水涂
料，平面涂刷寬度為15cm，立面高度為不小于平面
完成面以上25em。
3)大面板材施工在一體化板上裁切1個出
屋面管道口大小的圓洞，鋪放在出屋面管道上，一
體化板與管道之間打上發泡膠。
4)面層卷材施工在管道四周及管壁上涂刮
防水密封材料，平面涂刮寬度為8cm，立面涂刮高度
為25cm。
5 結語
通過介紹深圳某物流倉庫屋面防水保溫工程
應用MAC防水保溫一體化板的工藝流程，以及相關
節點部位的處理，配合使用橡膠瀝青防水涂料和雙
面自粘防水卷材，證實一體化板防水效果良好。
參考文獻：
[1] 襲著昆．“節約型社會與防水”系列報道之二加快推廣硬泡
聚氨酯防水保溫一體化屋面系統[J]．中國建筑防水，2005
(10)：4-6．
[2] 宋明宇，劉曉斌．雨虹外墻防水保溫一體化外墻外保溫系統
[J]．中國建材科技，2014(1)：18-20，37．
[3] 王艷艷．徐悟龍．噴涂聚氨酯硬泡防水保溫一體化屋面系統
的開發[J]．中國建筑防水，2010(22)：38-42．
[4] 田軍縣．新型防水保溫一體化理念的探索[J]．新型建筑材
料。2007(12)：62．65．
[5] 鄧秀英．屋面噴涂聚氨酯硬泡體防水保溫一體化技術[J]．
門窗，2014(12)：3l-32．
[6] 劉越，王新鋼．拜耳噴涂聚氨酯硬泡屋面防水保溫一體化系
統應用[J]．建設科技，2011(1)：74-76．
