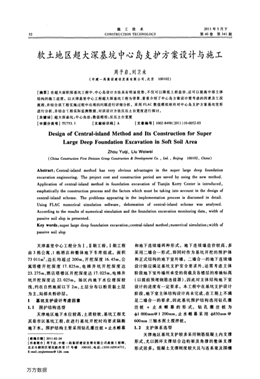

52
施工技術
CONSTRUCTION TECHNOLOGY
2011年5月下
第40卷第341期
軟土地區超大深基坑中心島支護方案設計與施工
周予啟，劉衛未
(中建一局集團建設發展有限公司，北京100102)
[摘要】在超大面積深基坑工程中，中心島設計方法具有明顯優勢，不僅可以降低工程造價，還可以提高中部主體
結構的施工進度。以天津嘉里中心工程超大深基坑工程為背景，著重介紹了中心島方案設計需考慮的因素及工況
流程，并結合該工程實施過程中出現的問題進行詳細分析。采用FLAC數值模擬軟件對中心島支護方案基坑變形
進行分析，并結合t程實際監測數據，對該設計方法反壓土臺寬度進行探討。
[關鍵詞]超大深基坑；中心島法；數值模擬；反壓土臺寬度
【中圖分類號】TU753．1 [文獻標識碼】A [文章編號】1002—8498(2011)10-0052-03
Design of Central-island Method and Its Construction for Super
Large Deep Foundation Excavation in Soft Soil Area
Zhou Yuqi，Liu Weiwei
(China Construction Fint Division Group Construction＆D刪卻ment Co．，Ltd．，Beijing 100102，China)
Abstract：Central—island method has very obvious advantages in the super large deep foundation
excavation engineering．The projeet cost and construction period are saved by using the new method．
Application of central—island method in foundation excavation of Tianjin Kerry Center is introduced，
emphatically the construction process and the factors which must be taking into account in the design of
central-island scheme．The problems appearing in the implementation process is discussed in detail．
Using FLAC numerical simulation software，deformation of central—island scheme was analyzed．
According to the results of numerical simulation and the foundation excavation monitoring data，width of
passive soil slop is presented．
Key words：super large deep foundation excavation；central—island method；numerical simulation；width of
passive soil slop
天津嘉里中心工程分為I，Ⅱ期工程，I期工程
由3棟公寓、1棟酒店和整體地下車庫組成。面積
73 011m2，邊長均超過200m，開挖深度16．45m，公
寓塔樓開挖深度17．825m，電梯井坑開挖深度達
23．275m，酒店塔樓區開挖深度達17．025m，電梯井
坑開挖深度達22．025m。場區內地下水位埋深較
淺，約在自然地面以下2m，土層分布以粉質黏土層
為主，局部夾粉砂層。
1 基坑支護設計考慮因素
1．1圍護結構選型
天津地區地下水位較高，土質較軟，基坑工程尤
其是市區基坑工程，在進行基坑開挖時均要求隔斷
地下水。圍護結構主要采用鉆孔灌注樁+止水帷幕
f段稿日期】201l-02-24
[作者簡介】周予啟，中建一局集團建設發展有限公司高級1=程師，
北京市朝陽區望花路西里17號棱100102．電話：(010)6591471l，
E—mail=zyqbestman@126．coo
和地下連續墻兩種形式。地下連續墻造價較高，多
采用二墻合一形式，即同時作為基坑開挖的圍護體
和正式結構的地下室外墻。二墻合一的地下連續墻
設計除應滿足基坑支護安全要求外，還需考慮主體
階段地下室外墻所承受的荷載及各樓層的準確標高
(以提前預埋鋼筋連接器)，因此對主體結構地下室
設計的進度有一定要求。本工程中在基坑支護設計
階段，地下室主體結構設計尚未完成，在工期上不滿
足二墻合一的要求，因此基坑圍護結構選用鉆孔灌
注樁+止水帷幕的形式。鉆孔灌注樁為
61 000mm@l 200mm，止水帷幕采用dp850mm@
600ram三軸水泥土攪拌樁。
1．2支護體系選型
天津地區基坑支護較多采用鋼筋混凝土內支撐
形式，尤以圓環支撐結合邊桁架及角撐的整體支撐
形式居多。混凝土支撐剛度較大且與連系梁及圍檁
萬方數據
2011 No．341 周予啟等：軟土地區超大深基坑中心島支護方案設計與施工53
整體現澆，以控制基坑整體變形和保護周邊環境。
本工程基坑支護設計初期，亦考慮過整體鋼筋混凝
土內支撐支護形式，如圖1所示。
圖1初步設計階段支撐平面布置
Fig．1 Supporting layout at preliminary design stage
但本工程平面尺寸非常大，每邊都超過200m，
且I，Ⅱ期間I臨時隔斷造成基坑平面形狀極不規則。
若采用圖1所示整體支撐形式，無論是采用鋼支撐
或混凝土支撐，溫度變形引起的附加應力和變形都
會很大；同時，由于混凝土支撐施工需要進行模板支
設、鋼筋綁扎及混凝土澆筑3道工序，并且混凝土養
護需一定時間，因此其施工周期較長；而且混凝土不
可周轉使用，耗費材料較多。主體結構施工階段，內
支撐拆除的工程量十分巨大。
因此，本工程采用中心島法施工技術，僅在基坑
周邊設置長約22m短撐，非常實用且可行。
1．3止水帷幕的設置深度
根據本工程地質勘察報告，場地淺層地下水屬
孔隙潛水及微承壓水。其中孔隙潛水賦存于15m
以上人工填土、粉質黏土及粉土層中；微承壓水主要
賦存于15m以下粉砂及粉土層中。孔隙潛水位埋
深為1．40—3．20m，平均水位埋深為2．16m，水位高
程為1．35m。微承壓水頭高程為一1．06m。自然地
面高程約為3．25m。
考慮上述因素，在設置止水帷幕時除隔斷上部
孔隙潛水外，還需考慮基坑開挖到底時坑底土體對
微承壓含水層的抗?jié)B流穩定性要求，因此三軸水泥
土攪拌樁的設置深度不僅需隔斷上部潛水，還需隔
斷距離坑底最近的⑦，層微承壓含水層。
1．4基坑降水設計
上部潛水和淺層微承壓水以止水為主，采用三
軸水泥土攪拌樁止水帷幕隔斷基坑內外的水力聯
系，坑內采取大口管井進行疏干。主要分A，B型
井，A型井為單一疏干井，B型井較深，除起到疏干
井作用外，還會考慮止水帷幕在⑦，層局部可能不
閉合的因素，起到減壓井的作用。深部⑨層微承壓
水：由于需降水頭不大，采取坑外設置C型減壓井
的方式進行處理?；咏邓拭嫒鐖D2所示。
圖2基坑降水井剖面示意
Fig．2 Profile of dewatering well in foundation excavation
基坑內部設置A型和B型降水井約400口，A
型井在基坑內部基本均勻布置，每口A型井的降水
控制范圍根據天津地區經驗取250m2，相鄰井間距
為15m；B型井沿基坑周邊均勻布置，相鄰降水井間
距為10m?；油獠垦鼗又苓呍O(shè)置1圈C型減壓
井，每口C型井距離基坑邊約2m，相鄰C型井間距
約40m。A，B型井均采用無砂管井，井徑700ram，
井管直徑400ram，通長采用無砂濾水管，井管與井
壁間填充粒徑2～5ram礫砂。c型井只在⑨，層采
用無砂濾水管，并在井管與井壁間填充礫砂，其他部
分采用水泥實管，在井管與井壁間填充黏土球。
2支護方案介紹
中心島法施工技術目前已在國內部分城市基坑
工程中應用，其基本原理是：首先施工基坑周圈圍護
樁及止水帷幕，在基坑周邊留設反壓土臺護坡，基坑
中部放坡開挖到底，順作施工基坑中部主體結構，待
基坑中部主體結構施工至0．00m，在圍護結構和中
部主體結構間架設支撐，將反壓土挖除，然后依次施
工基坑周圈主體結構，完成換撐后，將支撐拆除。
本工程中心島設計方案施工流程為：①施工支
護樁、立柱樁和止水帷幕；②施工磚砌擋土墻，土方
開挖2．5m；③基坑周邊留設兩級土臺，放坡開挖至
基坑底部；④施工基坑中部地下室結構；⑤待B1層
結構梁板達到設計強度的80％時，施工第1道短
撐；⑥待第1道短撐養護達到設計強度的80％時，
開挖基坑周邊剩余土臺至一9．OOm(大沽高程)，施
工第2道短撐；⑦待第2道短撐養護達設計強度的
80％時，開挖剩余土方，開始施工基坑周邊基礎底
板；⑧待基礎底板養護達到設計強度的80％時。拆
萬方數據
施工技術第40卷
日期／(年-月-日)
圖3基坑變形監測數據
Fig．3 Deformation monitoring data of foundation excavation
除第2道短撐，施工上部結構；⑨待B1層結構梁板
施工完畢養護達到設計強度的80％時，拆除第1道
短撐及格構柱：⑩繼續施工上部結構。
3中心島方案施工過程
反壓土護坡采用噴射混凝土。土方開挖過程中
降水效果較好，未發現明顯積水。2009年3月開挖
到槽底，在土方開挖到槽底至基礎底板過程中，槽底
均未出現管涌等現象。
本工程基坑面積大，開挖深度深，基坑周邊環境
較為復雜。在基坑開挖過程中，除場區內部的監測
項目(坡頂水平位移和沉降、樁身測斜、樁身應力及
地下水位等)外，還需對基坑周邊4條道路及臨近
基坑的建筑物，尤其是六緯路地鐵車站和保定橋橋
墩進行監測。圖3為基坑開挖過程中，較為典型的
幾個坡頂位移監測點隨工程施工進度的變化曲線。
根據監測結果可知．2009年4月25日基坑已開挖
到底并開始進行墊層施工，此時基坑變形在60ram
左右，而在主體結構施工階段，基坑持續變形，至
2010年1月3日基坑位移已接近極限控制值
150mm。反壓土臺護坡先后經歷兩個雨季和兩個冬
季，天津地區雨季較長(每年6—9月)，在2009年7
月18—23日，天津地區連降暴雨，坑外道路積水達
半米，坡頂位移激增30mm，反坡土雖未出現整體坍
塌，但局部噴射混凝土護面已明顯開裂且局部脫落。
目前反壓土臺已開挖完成，反坡區地下結構已
施工至首層，坡頂位移變形最大點璐點位移，達
195ram。反坡土開挖期間，坡頂變形僅40ram。
為監測基坑開挖對地鐵車站和保定橋橋墩的影
響，在地鐵車站和保定橋引橋橋墩設沉降監測點，地
鐵車站最大沉降12．15ram，保定橋引橋橋墩最大沉
降14．92ram，因此基坑開挖對六緯路地鐵車站和保
定橋等構筑物影響較小。
4基坑開挖數值模擬
反壓土臺的留設寬度直接決定圍護結構變形的
大小，土臺寬度的增加可有效減小圍護結構的水平
變形。但這種影響隨寬度的增加逐漸減弱。并且土臺
寬度太大必然導致支撐長度過長，這對支撐抗壓承
載力不利。因此，需根據水文地質條件和開挖深度
確定土臺寬度。關于土臺留設寬度的研究方法主要
包括離心模型試驗和數值分析法。以下主要介紹在
六緯路側中心島土方試開挖階段針對本工程反壓土
臺的數值模擬分析。數值分析采用FLAC數值分析
軟件，其建模原則如下。
1)采用二維數值模型，考慮基坑開挖過程影
響，便于分析由施工過程引起地表移動的時空效應。
2)土層厚度、土層力學參數等按照巖土工程勘
察報告參數選取，土層厚度變化按照該土層在該位
置附近的平均值選取。
3)本次數值計算中，巖土物理力學性質參數沒
有考慮地層厚度及強度參數的空間離散與變異性。
計算邊界條件：水平方向外擴6倍開挖深度約
lOOm；底部影響區沿基坑底再向下取3倍基坑深度
約60m，基本可以消除邊界效應對計算結果的影響
(算，，，方向分別約為140，60m，約16 000個單元)。
所有邊界均為位移邊界條件，其中模型上表面為自
由邊界，下表面為y方向位移固定，左右邊界為茗方
向位移固定。根據實際施工工況，考慮降水和土方
開挖對圍護體和反壓土的影響。
根據數值分析結果，基坑開挖到底后，反壓土臺
位移基本趨于穩定(收斂型)，一、二級土臺坡頂位
移曲線類似。說明本工程反壓土臺護坡的支護體系
穩定性基本滿足設計要求，其最大水平計算位移約
為300mm。計算變形較大的原因主要有以下幾點。
1)根據<巖土工程勘察規范》GB50021—2001>
