2012年10月上
第41卷第374期
施工技術
CONSTRU CTl0N TECHNOLOGY 19

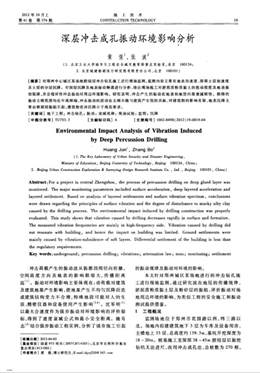

深層沖擊成孔振動環境影響分析
黃俊1，張波2
(I．北京工業大學城市與工程安全減災教育部重點實驗室，北京100124；
2．北京城建勘測設計研究院有限責任公司，北京100101)
[摘要]對鄭州中心城區某場地膠結層沖擊鉆孔施工進行現場監測，監測內容主要有地表加速度、深部土層加速度
及土層的分層沉降。對深層沉降及地表振動頻譜進行分析，得出現場施工對淤泥質粉質黏土的擾動程度及地表振
動規律，并合理評價沖擊振動對周邊環境影響。研究表明：沖擊產生的振動在地表和地層內部衰減較快。測得的
振動主頻范圍均在中高頻端，沖擊振動的波動在主頻未能與建筑產生低階共振，對建筑物的影響有限，地表沉降主
要由軟弱層振陷引起，建筑物差異沉降小于規范要求。
[關鍵詞】地下工程；沖擊鉆孔；振動；衰減規律；現場試驗；監測；沉降
[中圖分類號]TU753．3 [文獻標識碼]A [文章編號]1002—8498(2012)19-0019-04
Environmental Impact Analysis of Vibration Induced
by Deep Percussion Drilling
Huang Junl．Zhang B02
(1，The Key Laboratory of Urban Security and Disaster Engineering，
Ministry of Education，Beqing University of Technology，Be講ng 100124，China；
2．Beijing Urban Construction Exploration＆Surveying Design Research Institute Co．，Ltd．，Bering 100101，China)
Abstract：For a project in central Zhengzhou，the process of percussion drilling on deep glued layer was
monitored．The major monitoring parameters included surface acceleration，deep layered acceleration and
layered settlement．Based Oil analysis of layered settlements and surface vibration spectrum，conclusions
were drawn regarding the principles of surface vibration and the degree of disturbance to mucky silty clay
caused by the drilling process．The environmental impact induced by drilling construction was properly
evaluated．This study shows that vibration caused by drilling decreases rapidly in surface and formation．
The measured vibration frequencies are mainly in high-frequency side．Vibration caused by drilling did
not resonate with building，and hence the impact on building was limited．Ground settlements were
mainly caused by vibration—subsidence of soft layers．Differential settlement of the building is less than
the regulatory requirements．
Key words：underground；percussion drilling；vibrations；attenuation law；tests；monitoring；settlement
沖擊荷載產生的振動波從振源四周徑向傳播，
空間高度方向及地表的影響都很大，傳播距離
遠?。振動對環境影響主要體現在：動荷載對建筑
及建筑地基產生影響，使地基產生不均勻沉降而造
成建筑結構受力不合理，特殊地段可能對人的生
活、精密儀器和設備使用產生影響悼圳。沈軍明口1
以最大合速度作為強夯振動對環境影響的評價指
標，得到了速度衰減公式和最小安全距離。施有
志油-結合強夯振動工程實例，分析了強夯施工引起
[收稿日期】2012-04-05
【基金項目】國家973項目(2007CB714203)；北京市自然科學基金
重點項目(8111001)
[作者簡介]黃俊，博士研究生，E—mail：hjyq520@163．com
的振動規律及振動對環境的影響。
本文針對鄭州城區某場地進行的沖擊鉆孔施
工進行現場監測，通過研究波在地層的傳播規律、
淤泥質粉質黏土層及粉砂層的振陷，評價振動對場
地周邊環境的影響，為類似工程的安全施工和振動
測試提供借鑒。
1工程概況
監測場地位于鄭州市花園路以西，緯三路以
北。場地內擬建建筑地下3層為車庫及設備用房，
主樓地上33層，總高度約139．3m，基坑開挖深度為
18～20m。樁基施工至深部38～45m膠結層后旋挖
鉆機無法進尺，改用沖擊成孔法，總樁數為270根。
萬方數據
施工技術第41卷
鉆機采用CZ60型沖擊鉆，沖擊錘重3．0t，抬升75—
80era沖擊，沖擊頻率為40次／min。場地地處中心
城區，周邊環境復雜，由于主樓靠近北側，因此主要
考慮沖擊振動對北側的影響，如圖l所示。場地北
側存在2棟建筑物，分別為1棟10層住宅，基礎埋
深3．0m，1棟3層(局部4層)磚混住宅，基礎埋深
1．5m，距離沖擊施工最近距離約為40m，場地北側
由南向北依次有天然氣、給水、污水、電纜溝等市政
管線，距離沖擊施工最近約35m。
圖1場地周邊環境
Fig．1 Environment around the construction site
場地地基土按照土性自上而下分為4層，其中
沖擊鉆穿過的地層主要為4層，位置距地表33～
40m，各主要土層參數如表1所示。
表1主要土層參數
Table 1 Physical and mechanical parameters of stratum
主要土層。0‰之磐孔譬吣翟∥彤拳，
粉土
淤泥質粉質黏土
粉細砂
砂礫膠結層
l 992
l 790
2 03l
2 160
21．52 O．65 20．6 24．6
32．92 lIl7 18．8 11．2
18．90 0．59 9．7 30．5
26．70 1．06 36．9 32．5
2研究目的和內容
本次試驗主要目的是探討沖擊鉆孔施工振動
對周邊環境的影響，主要包含以下幾個方面內容：
①不同工況沖擊施工振動隨距離的衰減規律；②建
筑物共振破壞的可能性；③淤泥質粉質黏土及粉砂
層受振動擾動產生的振陷估算。
選取離北側建筑物和管線最近的樁位進行試
驗，振動測試工況根據沖擊鉆鉆機臺數確定，樁基
施工最北側施工鉆機數量分別為1—4臺，監測項目
有垂直、徑向、切向加速度，深層振動考慮3臺同時
施工時的工況，監測項目為垂直加速度。
3現場試驗
3．1地表振動測點布置
為保證測試效果，用厚度lcm、長寬均為8cm的
鋼板，中心焊接20cm長、直徑為1．6era的螺紋鋼
筋，打入地下，在鋼板上安放傳感器。測點布置：沖
擊鉆孔布置為L(zhǎng)形(見圖2)，按西、南的樁位跳打。
為此，在充分考慮實際樁位布置及現有臺班的條件
下，主測線沿南北布置，從南部中間位置南側鉆機
開始，一直向北延伸到圍墻外的建筑物墻邊。
N
①
廠]
f]lo層q L．．．。．．．．．．．．一
◆◆◆◆◆◆◆審
5
4
3
犟坑范圍
圖2地表測點布置
Fig．2 Layout of surface monitoring points
3．2深層測點布置
在地表振動測試結果的基礎上，在地基不同深
度布設豎向加速度測點，進行深層振動測試。沿主
測線由南向北布置鉆孔。深部振動及沉降用的鉆
孔平面布置如圖3所示。鉆孔孔徑llOmm，1—3號
鉆孔深度分別為25，20，38m，傳感器測試深度以每
5m間隔從地表向下布置。測試結束后在2，3號鉆
孔內安放直徑為53ram的沉降管，待測點固定后即
可進行地層沉降觀測。
3．3監測設備及布置
主要儀器、設備如表2所示。
表2試驗儀器與設備
Table 2 Testing apparatus and instruments
儀器和設備數量規格
CZ60型沖擊鉆／臺5 錘重3．o L，沖擊頻率40次／rain
WS-DAQ振動測試儀／臺1 分辨率：16bits
941B型超低頻鍘振儀／臺l 輸入阻抗>l 000kQ
BGK-1900型電磁式沉降儀／臺1 分辨率：±1mm
CJG-7086型PVC沉降管／m 80 外徑53ram．內徑45mm
傳感器／個12 與采集系統配套
信號線／m 400 與采集系統配套
萬方數據
黃俊等：深層沖擊成孔振動環境影響分析2l
N
①
深部測點
鉆孔位置
花
嘲
盈
圖3深鄙測點平面布I
Fig．3 Layout of monitoring points in deep layer
4測試結果分析
4．1 地表振動衰減規律
地表測點距振源較近時，場地的振動加速度較
大，隨著距離的增加。振動速度相應減小。當測點
距測線起點16m時，垂直方向加速度衰減35％，南
北方向加速度衰減40％，東西方向加速度衰減
30％；當測點距振源32m時，垂直方向加速度衰減
75％，南北方向加速度衰減90％，東西方向加速度
衰減74％，建筑物附近各方向振動加速度均<
0．Im／s2。
深層測點l號孔在打樁(3臺)過程中，垂直方
向加速度峰值為0．033—0．147m／s2；2號鉆孔在打
榧(2臺)過程中，垂直方向加速度峰值為0．041～
0．157m／s2；3號鉆孔在打樁過程中，垂直方向加速
度峰值為0．098～0．176m／s2(見圖4)。由加速度時
程曲線可以看出，峰值加速度隨著深度的增加呈現
先減小后增大的趨勢。在地表和近地表處，峰值加
速度從1號鉆孔到3號鉆孔總體在衰減減小。由于
3號鉆孔測試時是4臺鉆機在同時工作，故在深部
測取的加速度峰值較大。
0 5 10 15 20 25 30 35
埋深／m
圖4深層測點加速度峰值變化曲線
Fig．4 Peak acceleration curves of
monitori points in deep layer
4．2建筑共振測試分析
一般來說，當建筑物的自振頻率與振動頻率接
近或一致時，結構物會有共振現象發生，從而導致
結構物在這個模態下的響應值增大，而其中對其影
響最大的就是豎向低頻振動。地表測得振源處的
垂直方向振動頻譜如圖5所示，可以看出打樁引起
振動的卓越頻率為23．68Hz。場地北側金花苑賓館
(3—4層的多層建筑)2層一階自振頻率為2．93Hz
(見圖6)。就沖擊施工強迫振動頻率來說，與金花
苑賓館的低階頻率相差較大，所以該建筑物不會發
生低階共振現象。
8
f 0
；8
喜8
堅0
8
圖5垂直方向頻域曲線
Fig．5 Frequency domain curve in vertical direction
f
嬸
￡≮
趔
馨
圖6 2層樓板頻域曲線
Fig．6 Frequency domain curve on the 2nd floor
對于另外一座10層建筑，由于缺少振動測試條
件，采用了經驗法估算建筑物的自振周期。對于鋼
筋混凝土結構：T，=(0．05—0．10)，l，其中凡為建筑
層數。對于鄰近建筑物，n=10層，取上限，則其第1
階振型的自振頻率為1 Hz。另外，根據3號孔地下
5m的頻譜分析，主要頻率表集中在15～25Hz，遠大
于結構的自振頻率。因此，可以確定，鄰近建筑物
不會因受迫振動產生低階共振。
4．3地層振陷估算
參考靜荷載作用下求最終沉降量的思路，按土
層性質分成若干層，求出在振陷影響深度范圍內各
土層的固結應力狀態和相應振次的等效動應力口。，
即可求出各土層的平均應變值占。，再乘以各土層的
厚度hj，即為該土層的振陷量S¨其總和即為建筑
地基的總振陷量S。，如下式所示：
tZ
Sd=y釓·hi (1)
萬方數據
22 施工技術第41卷
通過現場取土樣進行動三軸試驗，求取土體動
應力-應變關系，大量研究認為沖擊振動能量的
90％耗散轉化為土的勢能，引起土體顆粒的移動，故
取地層加速度平均值的90％作為引起地基振陷的
最大加速度，得到各土層振陷值及地層沉降總和，
如表3所示。
沖擊鉆孔施工完畢后，現場監測的地表最大沉
降為4．0ram，地層沉降趨于穩定，沉降值和加速度
值均在預警值以內，控制效果良好，管線傾斜率<
0．2％，建筑物差異沉降符合規范要求。
5 結語
1)從地表的測試結果及分析看，在地表引起的
振動是多種頻率成分疊加而成的復雜運動，沖擊引
起的地面振動以豎向振動為主，東西和南北水平方
向的加速度峰值遠小于豎向加速度。
2)垂直振動對結構物引起的共振多為低頻共
振，而低頻共振是危害較大的共振狀態，現場監測
結果表明，沖擊施工強迫振動頻率與周邊建筑物低
階頻率相差較大，低階共振效應不明顯。
3)通過振陷估算及沉降監測，建筑物差異沉降
未達規范限值。由于淤泥質粉質黏土受擾動后土
體性質的變化和土層沉降的滯后性，后期基坑開挖
應加強該區域監測。
參考文獻：
[1] 潘南泉．沖擊荷載作用下自由場地振動分析[D]．北京：北
京交通大學，2010，
[2] 安明．強夯振動影響安全施工距離探討[J]．砸工技術，
2010，39(5)：56．57．
[3] 吳小波．振動與沖擊對建筑物影響的鑒定方法及工程應用
[J]．福建建設科技，20m(1)：38-39，20．
[4] 朱榮彬，黃亦斌，徐通，等．強夯振動對周邊環境影響的監測
試驗[J]．電力建設，2011(12)：41_46．
[5] 沈軍明，許強，林春．小直徑異型錘強夯振動對周圍建筑物的
影響研究[j]．施工技術，2006，35(s2)：11—14．
[6] 施有志．強夯引起的振動規律及環境效應分析[J]．巖土工
程技術，2007(3)：144—148．
