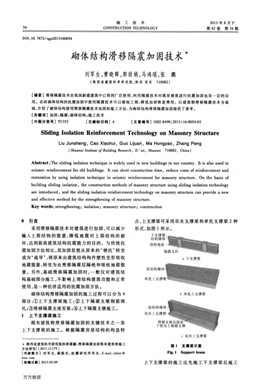

54
施工技術
CONSTRUCTl0N TECHNOLOGY
2013年8月下
第42卷第16期
DOI：10．7672／s舀s2013160054
砌體結構滑移隔震加固技術米
劉軍生，曹曉輝，郭麗娟，馬鴻瑤，張鵬
(陜西省建筑科學研究院，陜西西安710082)
[摘要】滑移隔震技術在我國新建建筑中已得到廣泛使用，利用隔震技術對既有建筑進行抗震加固也有一定的應
用。在磚砌體結構的抗震加固中使用隔震技術可以縮短工期，降低加固恢復費用。以建筑物滑移隔震技術為基
礎，介紹了砌體結構使用滑移隔震技術加固的施工方法，為砌體結構滑移隔震加固提供了參考。
[關鍵詞]加固；隔震；砌體結構；施工技術
[中圖分類號]Tu352 [文獻標識碼]A [文章編號]1002．8498(2013)16．0054．03
Sliding Isolation Reinforcement Technology on Masonry Structure
Liu Junsheng，Cao×iaohui，Guo L．juan，Ma Hongyao，Zhang Peng
(|s^口口，I髫i，，"titute礦曰I‘ifd打lg Re5eorcJIl，xi’n，l，SlIld口，lzi 710082，C^in口)
Abstract：The sIiding isolation technique is widely used in new buildings in our country． It is also used in
seismic reinforcement for old buildings． It can short constmction time，reduce costs of reinforcement and
restomtion by using isolation technique in seismic reinforcement for masonry stmcture． On the basis of
building sliding isolation，the constmction methods of masonry structure using sliding isolation technology
are introduced，and the sliding isolation reinforcement technolog)r on masonry stlllcture can proVide a new
and efkctive method for the strengthening of masonr)r structure．
Key words：strengthening；isolation；masonry structure；construction
O 引言
采用滑移隔震技術對建筑進行加固，可以減少
輸入上部結構的能量，降低地震對上部結構的破
壞，達到提高建筑結構抗震能力的目的。與傳統抗
震加固方法相比，其加固思想從原來的“硬抗”轉變
成為“疏導”，將原來由建筑結構構件塑性變形吸收
地震能量，轉變?yōu)橛苫聘粽饘痈艚^和吸收地震能
量。另外，基礎滑移隔震加固時，一般僅對建筑結
構基礎部分施工，不影響上部結構建筑功能和正常
使用，是一種經濟適用的抗震加固方法。
砌體結構滑移隔震加固的施工過程可以分為4
部分：①上下支撐梁施工；②上下隔震支墩鋼筋綁
扎；③滑移隔震支座安裝；④上下隔震支墩施工。
1上下支撐梁施工
既有建筑物滑移隔震加固的關鍵技術之一是
上下支撐梁的施工。根據隔震房屋結構的構造特
·陜西省建筑科學研究院科研課題：滑移隔震加固既有建筑物施工
方法研究[(2011)2·175]
[作者簡介]劉軍生，副院長，抗震研究所所長，E·mail：tident@
sina．com
[收稿日期】2013_03旬9
點，上支撐梁可采用雙夾支撐梁和單托支撐梁2種
形式，如圖l所示。
a下支撐梁
原結
雙夾上
b單托上支撐梁
c雙央卜支撐梁
圖1支撐梁示意
Fig．1 Support b蛆m
上下支撐梁的施工應先施工下支撐梁后施工
萬方數據
2013 No．16 劉軍生等：砌體結構滑移隔震加固技術55
上支撐梁，且上下支撐梁的標高之差應能滿足滑移
隔震支座的安裝和滑移隔震支墩的施工，宜設置為
500mm左右o
1．1 下支撐梁及隔震支柱施工
1)將墻體兩側開挖到托梁設計標高以下，設計
隔震支柱處需開挖到基礎。
2)對墻體進行分段，每道墻體分成3～4段，每
段1．5—2．0m。
3)在其中一段墻體鑿洞，洞口高度同下支撐梁
高度，設計隔震支柱處高度略高。
4)將設計隔震支柱處墻體按加固計算的寬度
鑿毛并清洗干凈，豎向每隔0．5～1m開洞做拉梁，
綁扎外包混凝土柱鋼筋，支模板。外包混凝土柱的
豎向鋼筋宜連接到原結構的下部基礎，隔震支柱上
部甩出鋼筋頭，以備綁扎下支墩鋼筋。隔震支柱如
圖2所示。
a支墩剖面b 1一
圖2隔震支柱示意
Fig．2 Isolation support pillar
5)綁扎分段托梁鋼筋，甩出托梁鋼筋頭，支
模板。
6)澆筑隔震支柱及托梁混凝土，施工時注意新
舊結構件的牢固連接。
7)當本段混凝土強度達到設計值時，施工第2
段托梁。第1批托梁和第2批托梁間隔布置，注意
前后相鄰兩端托梁鋼筋的連接。
8)按順序依次施工各隔震支柱及下托梁，直至
全部完成。
1．2上支撐梁施工
上支撐梁分為單托支撐梁和雙夾支撐梁，其施
工步驟也不同，下面分別介紹其施工步驟。
1．2．1單托支撐梁施工
單托上支撐梁為在墻體下部設置支撐梁，在單
托上支撐梁與下支撐梁之間設置上下隔震支墩并
放置滑移隔震支座，隔震支墩設置在下支撐梁上的
隔震支柱，其具體施工步驟如下。
1)對墻體進行分段，第1段每道墻體分成3～4
段，每段1．5—2．0m。
2)在其中一段墻體鑿洞，洞口高度同單托上支
撐梁高度。
3)綁扎分段托梁鋼筋，并甩出鋼筋頭。
4)在設計上支墩處由支撐梁中甩出鋼筋頭，以
備綁扎上支墩鋼筋。
5)支架上支撐梁模板，澆筑混凝土。
6)當本段混凝土強度達到設計值時，施工第2
段托梁。第1批托梁和第2批托梁間隔布置，注意
前后相鄰兩端托梁鋼筋的連接。
7)按順序依次施工各段托墻梁，直至全部
完成。
1．2．2雙夾支撐梁施工
雙夾支撐梁由墻體兩側的夾梁和橫向拉梁構
成，在雙夾上支撐梁與下支撐梁之間設置上下隔震
支墩并放置滑移隔震支座，隔震支墩設置在下支撐
梁上的隔震支柱上，雙夾支撐梁的橫向拉梁下，隔
震支墩處的橫向拉梁宜設計的較寬，具體施工步驟
如下。
1)根據劃分的施工段，將墻體表面鑿毛，除去
雜物并用水清洗干凈；在原墻體上每隔1—1．5m鑿
洞，綁扎橫向拉梁鋼筋，洞口位置為設計拉梁位置，
洞口大小同設計拉梁尺寸。
2)綁扎雙夾支撐梁兩側夾梁的鋼筋。
3)支模板，清洗墻體表面及拉梁洞口碎磚渣或
混凝土渣。
4)澆筑托梁和拉梁混凝土及養護。
2上下隔震支墩施工及滑移隔震支座安裝
上下隔震支墩的施工與滑移隔震支座的安裝
應同時進行，以滿足隔震支墩與滑移隔震支座之間
的良好連接，從而使滑移隔震支座能夠正常工作。
其具體施工步驟如下。
1)以下支撐梁在支墩處預先甩出來的鋼筋頭
為基礎綁扎下支墩鋼筋。
2)安裝滑移隔震支座，隔震支座下部支撐與支
墩鋼筋牢固連接，使用水平尺保證隔震支座的安放
水平度。
3)綁扎上支撐梁處的上支墩鋼筋，鋼筋與隔震
支座上部支撐牢固連接，綁扎過程中保證隔震支座
的水平度。
4)清洗隔震支墩處的混凝土渣等雜物，支撐模
板，澆筑混凝土。
施工步驟如圖3所示。
3隔震縫施工
在隔震支座、托墻梁、首層樓面施工完畢，混凝
土強度達到設計值時，切斷托墻梁下部和原結構墻
體的連系，留≥20mm的水平隔震縫，在隔震支座周
萬方數據
56 施工技術第42卷
a下支墩鋼筋綁扎及隔震支座下部支撐固定
b上支墩鋼筋綁扎及隔震支座上部支撐固定
c鋼筋綁扎完成及隔震支座固定后
d混凝土支墩澆筑屙
圖3隔震支墩施工示意
Fig．3 IsolatiOn buttress∞nstnlc60n
圍留出不小于隔震支座在罕遇地震下最大水平位
移即滑移量1．5倍的空間，保證結構在地震時上部
結構有水平位移的預留空間，如圖4所示。
4 結語
砌體結構的滑移隔震加固技術能有效提高既
有建筑抗震等級，但如何把隔震元件安全有效地安
放到被加固建筑物的設計位置，并保證隔震支座與
結構構件連接牢靠，實現隔震層的隔震作用是滑移
隔震加固技術由理論變成現實的關鍵。本文針對
上支撐梁止隔震支墩
，
， 7
。。，
l|
l|
7 l| r
I|
l|l＼
下支撐梁≥】蝻移一隔震支墩
’『1 I。l。I‘l。l’l II‘I。I’l l’l
’l I。l。I‘I。l‘l I隔震lI I。I。l
‘『1 I。l。l’l。I‘I 1支柱II。l。l‘l l’I
圖4砌體結構隔震縫
Fig．4 Isolation joiⅡt of masonry snmcnlre
砌體結構，提出了滑移隔震技術加固砌體結構常用
的施工方法。然而在實際工程中，結構的滑移隔震
加固改造因建筑物的情況不同而不同。在實際應
用時可以參照上述施工步驟進行有針對性的專項
設計，保證既有建筑物滑移隔震加固改造工程的安
全有效。
參考文獻：
[1]李立．建筑物的滑動隔震[M]．北京：地震出版社，1991．
[2]張新中．建筑物整體移位及其基礎隔震加固技術[M]．鄭州：
黃河水利出版社，2010．
[3] 張文軍．增強與保證新舊混凝土結合的實踐[J]．華中科技大
學學報，2002(3)：68．72．
[4] 楊建江，馮天棟．某雙層獨立磚柱砌體結構改造與加固[J]．
施工技術．2012．4l(21)：90-93．
