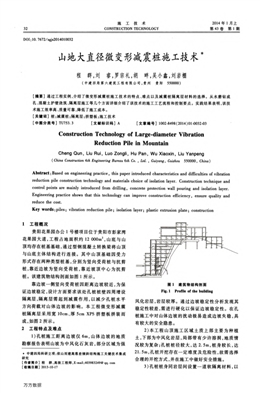

32
施工技術
CONSTRUCTION TECHNOLOGY
2014年1月上
第43卷第l期
DOI：10．7672／89js2014010032
山地大直徑微變形減震樁施工技術木
程群，劉睿，羅宗禮，胡畔，吳小鑫，劉巖棚
(中建四局第六建筑工程有限公司，貴州貴陽550000)
[摘要]通過工程實例，介紹了微變形減震樁施工技術的特點、難點以及減震樁隔離層材料的選擇。從水磨鉆成
孔、混凝土護壁澆筑、隔離層施工等幾個方面詳細介紹了該技術的施工工藝流程和控制要點。實踐結果表明，該技
術施工效率高、質量可靠，降低了施工成本。
[關鍵詞】樁；減震樁；隔離層；擠塑板；施工技術
[中圖分類號]Tu753．3 [文獻標識碼]A [文章編號】1002—8498(2014)01-0032-03
ConstructiOn Technology Of Large-diameter VibratiOn
Reduction Pile in Mountain
Cheng Qun，Liu Rui，Luo Zong¨，Hu Pan，Wu Xiaoxin，Liu Yanpeng
(∞inn com打uc渤乃4地E昭inee^增曰l‘re口M 6m co．，Ltd．，Gu咖昭，Gu拍oM 550000，C^inn)
Abstract：Based on engineering practice，this paper introduced characteristics and dif．ficulties of vibration
reduction pile constnlction technology and materials choice of isolation layer． Constnlction technique and
control points are mainly introduced f而m drilling，concrete protection waU pouring and isolation layer．
Engineering practice shows that this technology can improve construction emciency， ensure quality and
reduce the cost．
Key words：piles；Vibration reduction pile；isolation layer；plastic extlllsion plate；construction
1 工程概況
貴陽花果園辦公1號樓項目位于貴陽市彭家灣
花果園大道，工程占地面積約12 000m2，山底與山
頂均存在樁基基礎，通過型鋼混凝土轉換梁將山頂
與山底主體結構進行連接。其中山頂基礎因受力
形式存在兩種類型樁基，分別為豎向受荷樁與抗剪
樁，靠近邊坡為豎向受荷樁，靠近坡頂中心為抗剪
樁。該建筑物結構剖面如圖1所示。
靠邊坡一側豎向受荷樁因距離邊坡較近，為保
證邊坡穩定，設計方面要求該處孔樁樁壁四周增設
隔離層，隔離層需起到減震作用，以減少孔樁水平
方向荷載對山體邊坡的影響。本工程微變形減震
樁隔離層采用寬10cm、厚5cm xPS擠塑板拼裝而
成，如圖2所示。
2工程特點及難點
1)孔樁施工距離邊坡僅6m，山體邊坡的地質
勘察報告表明山坡為中風化石灰?guī)r，部分區域為強
·中建四局科研立項：依山而建高落差傾斜結構施工關鍵技術集成
研究
【作者簡介]程群，高級工程師，E-mail：403983249@qq．com
[收稿日期】2013．10-17
圖1建筑物結構剖面
Fig．1 Pro右le of the bunding
風化巖層，巖層較厚。通過邊坡穩定性分析發現其
穩定性較差，需進行硬化以保證邊坡穩定性。在孔
樁施工中對山體邊坡的擾動極易造成邊坡失穩，具
有較大的安全隱患。
2)本工程山頂施工區域土質上部主要為種植
土，下部為中風化巖層，局部帶有少許溶洞，地質情
況較為復雜；孔樁樁徑較大，達2．5m，樁身較長，達
21．5m，孔樁開挖存在一定難度及危險性，故需選擇
合理的開挖方式，并在施工中做好安全措施。
3)孔樁樁身同巖層間設置一道軟隔離材料，以
萬方數據
2014 No．1 程群等：山地大直徑微變形減震樁施工技術33
—l十l風化君壇
一鋼筋混凝：{二護壁
一loo×40×1 Q00木條(裝訂鐵釘氧200)
一50厚擠塑板f雙層錯，『!j=設置，共l oo’
二躕靄霪；《l}!蓮乎卷鋪t裝訂鐵釘。踅2
彩鋼板預留搭接長度8cm長鋼釘∞20(
纊f Il ／ ]
饕j 2亍_．‘j．．tj霧 ．藍l
州Ⅵ·．‘‘ 翻C—
oo—
oo—
oe—
M鼬l()0高強螺栓矗2
圖2微變形減震樁剖面
Fig．2 Pro矗le of micro-defbmation
VibratiOn reductiOn pile
減少孔樁水平方向荷載對山體邊坡的影響。該類
型孔樁在國內屬于首例，軟隔離材料選擇及施工方
式均無實例參考。
3微變形減震樁隔離層材料及施工工藝選擇
xPs擠塑板為聚苯乙烯隔熱保溫板，以聚苯乙
烯樹脂為原料加上其他的原輔料與聚合物，通過特
殊工藝加熱混合同時注入催化劑，然后連續擠塑壓
出成型而制造的硬質泡沫塑料板。學名為絕熱用
擠塑聚苯乙烯泡沫塑料(簡稱xPS)。XPS具有完
美的閉孔蜂窩結構，這種結構讓XPS板有極低的吸
水性(幾乎不吸水)、防潮、輕質、耐腐蝕、低熱導系
數、高抗壓性、抗老化性(正常使用幾乎無老化分解
現象)、使用壽命長、導熱系數低等優異性能的節能
環保型材料。本建筑使用壽命為50年，故需保證隔
離層的耐久性滿足設計要求，需為高壓縮性材料，
且應保證其密封性，避免因水分侵蝕導致隔離層的
性能下降，xPS擠塑板均能滿足上述要求。
由于擠塑板生產廠家無法少量生產圓形擠塑
板，若單獨采購模具及配套設備產生費用較大。故
本項目擠塑板采用雙層散拼技術(若僅采用單層，
拼接縫隙處擠塑板抗壓能力較差，雙層可加強拼接
縫隙處抗壓能力)，即采用50mm(厚)×100mm(寬)
×1 000mm(長)xPs擠塑板，平頭式，阻燃型，表觀
密度25～32kg／m’，尺寸收縮率<1．5％，吸水率<
1．5％，作為單元拼接為軟隔離整體，外部以0．2mm
厚彩鋼板予以固定保護，其他零星輔材進行固定可
滿足設計及現場實際使用要求。
4微變形減震樁施工技術及控制要點
4．1施工工藝流程
水磨鉆成孔_+混凝土護壁澆筑一粉刷干粉粘
結砂漿。安裝固定木條一安裝雙層擠塑板一裝訂
彩鋼鐵皮一吊裝鋼筋籠一澆筑樁身混凝土。
4．2水磨鉆成孑L
1)安裝水磨鉆機測放出最邊緣的孔樁邊線，
在充分考慮圓形孔樁的有效直徑之后，相鄰鉆孔相
交部分的內交點即為孔樁的有效部分，采用水磨鉆
的孔樁直徑比常規施工的直徑要大50—75mm，如
圖3所示。
圖3水磨鉆孔示意
Fig．3 DrnHng
2)放水鉆孔在作業水磨鉆時，根據鉆孔的速
度，在施鉆時要邊鉆孔邊放水，以保證鉆頭的溫度
始終不會升高，始終控制在一個恒定的溫度值，防
止因為隨溫度的升高而損壞鉆頭，鉆孑L的深度每次
控制在400～450mm。
4．3澆筑混凝土護壁
每挖完一節段后，應立即放置模板，澆筑護壁
混凝土，采用人工澆筑、人工振搗，保證混凝土強度
及其厚度，護壁混凝土根據氣候條件，強度≥
1．2MPa、澆筑24h后方可拆模。上、下節護壁的搭
接長度≥50mm，每節混凝土護壁均應在當日連續施
工完成。同一水平面上井圈直徑的極差≤50mm。
4．4 粉刷干粉粘結砂漿并安裝固定木條
擠塑板鋪貼的嚴整性與混凝土護壁的平整度密
切相關，故于擠塑板鋪貼前先在混凝土護壁表面涂刷
1層5—8mm厚干粉粘結砂漿，同時搭設操作架。木
方規格為50mm(厚)×100mm(寬)×1 000mm(長)，
每個木方固定前需鉆好5個咖10mm的孔眼，用以穿
高強膨脹釘螺栓，間距200mm，如圖4所示。
4．5安裝雙層擠塑板及彩鋼板
1)采用50mm(厚)×100mm(寬)×1 000mm
(長)xPs擠塑板作為軟隔離材料，第1層擠塑板直
接縱向鋪貼于孔壁上。鋪貼完第1層擠塑板后，第
2層擠塑板用雙面膠粘貼在第1層擠塑板上，雙層
錯位鋪設10cm，如圖5所示。
2)雙層擠塑板安裝完畢后，在擠塑板表面裝訂彩
鋼鐵皮用以保護及固定擠塑板。上下層鐵皮采用搭
接，搭接寬度為10cm，彩鋼板鐵皮搭接必須上節鐵皮
萬方數據
34 施工技術第43卷
鋼筋混凝土護壁
圖4干粉粘結砂漿及木方安裝
Fig．4 Dry powder bonding mortar and
wood brace installation
漿上
在
圖5雙層擠塑板安裝
Fig．5 InstaHation of plastic extrusion plate
覆蓋下節鐵皮。水平搭接為30cm，采用雙排鉚釘間
距200mm縱向固定，排距200mm，如圖6所示。
～
／
——一-__————1b————_jL—一
b豎向搭接大樣
圖6彩鋼板水平搭接大樣圖
Fig．6 COIOr steel plate lapping
4．6下放鋼筋籠并澆筑混凝土
1)下放鋼筋籠采用人工下籠，但由于孔樁內
存在軟隔離層，故下放中要對準孔位，避免碰撞孔
壁，就位后應立即固定。施工難度較大時，可采取
孔口綁扎的方法，邊綁扎邊向下放鋼筋籠。
2)澆灌混凝土必須使用串筒，使用串筒向孔內
送料，混凝土自由下落高度控制在2m以內，灌注時
應采用插入式振動器分層振實，分層厚度取1m，否
則會造成混凝土的分層離析和不均勻，影響混凝土
的質量。
5 結語
本工程采用水磨鉆成孔，減少了山地施工中大
型機械與爆破施工對山體的穩定性造成的影響，也
減少了因一般化施工措施而帶來的環境污染。本
工程采用擠塑板(xPs)作為隔離層的主材，通過施
工工藝的優化，采用切割成品方形擠塑板再組合成
形成功地在圓弧形孔壁上進行裝貼。山地大直徑
微變形減震樁施工技術在完全滿足設計要求的前
提下，節省了施工工期。創新研制出的減震樁隔離
層施工工藝，為項目降低了施工成本。
本工程大直徑微變形減震樁護壁施工簡單，現
場安裝效率高，質量可靠，施工工期短，勞動力強度
低，可安排勞動力同時進行施工，節省了工期。施
工質量到達了設計要求，得到了業主、監理的一致
好評，說明采用此種隔離層施工技術在大直徑微變
形減震樁標準化施工上取得了一定的效果，可為今
后類似工程的施工提供一定參考。
參考文獻：
[1] GB50202—2002建筑地基基礎工程施工質量驗收規范[s]．
北京：中國計劃出版社。2002．
[2] 中國建筑科學研究院．JGJ94—2008建筑樁基技術規范[s]．
北京：中國建筑工業出版社．2008．
[3] 建筑施工手冊(5版)[M]．北京：中國建筑工業出版
社，2012．
[4] 中國建筑科學研究院．cB50037—201l建筑地基基礎設計規
范[s]．北京：中國建筑工業出版社，2011．
[5]顧曉魯。錢鴻縉，劉慧珊，等．地基與基礎[M]．北京：中國建
筑工業出版社，2003．
[6] 工程地質手冊(4版)[M]．北京：中國建筑工業出版
社，2007．
