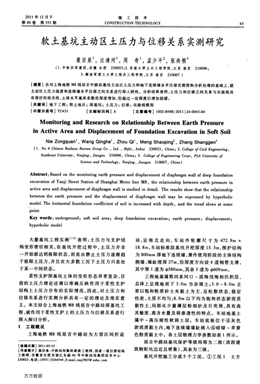

2011年12月下
第40卷第355期
施工技術
CONSTRUCTl0N TECHNOLOGY 43
軟土基坑主動區土壓力與位移關系實測研究
聶宗泉1，汪清河1，周奇1，孟少平2，張尚根3
(1．中鐵四局集團，安徽合肥230023；2．東南大學土木工程學院，江蘇南京210096；
3．解放軍理工大學工程兵工程學院，江蘇南京210007) ，
[摘要]在對上海地鐵M8線延吉中路站基坑主動區土壓力和地下連續墻水平位移實測資料分析處理的基礎上，就
主動區土壓力強度和連續墻水平位移之間關系進行深入研究。分析結果表明，土壓力和位移之間關系與雙曲線具
有很好的相關性，土體水平基床系數沿深度增加，但超過一定深度后增加趨緩。
[關鍵詞]地下工程；軟土地區；深基坑；土壓力；位移；雙曲線模型
[中圖分類號]TU431 [文獻標識碼】A [文章編號]1002-8498(2011)24-0043-04
Monitoring and Research on Relationship Between Earth Pressure
in Active Area and Displacement of Foundation Excavation in Soft Soil
Nie Zongquanl，Wang Qinghel，Zhou Qil，Meng Shaopin92，Zhang Shanggen3
(1．No．4 Chinese Railway Bureau Group Co．，Ltd．，Hefei，Anhui 230023，China；2．College of Civil Engineering，
Southeast University，Nanjing，Jiangsu 210096，China；3．College of Engineering co伊s，PLA University of
Science and Technology，Nanjing，Jiangsu 210007，China)+
Abstract：Based on the monitoring earth pressure and displacement of diaphragm wall of deep foundation
excavation of Yanji Street Station of Shanghai Metro line M8，the relationship between earth pressure in
active area and displacement of diaphragm wall is studied in detail．The results show that the relationship
between the earth pressure and the displacement of diaphragm wall may be expressed by hyperbolic
model．The horizontal foundation coefficient of soil is increased with depth，and the trend slows at some
●
point．
Key words：underground；soft soil area；deep foundation excavation；earth pressure；displacement；
hyperbolic model
大量基坑工程實測¨刮表明：土壓力與支護結
構變形密切相關，在基坑開挖過程中，土壓力并非
一開始就達到極限狀態，而是由靜止土壓力逐漸趨
于極限土壓力，并且在大多數工況下土壓力只是處
于某一中間狀態。
柔性支護深基坑土體的變形形態異常復雜，目
前的土壓力理論還難以準確反映作用于柔性支護
結構上土壓力分布的實際情況，因此，對土壓力和
位移關系進行實測分析具有一定的理論及現實意
義。本文結合上海地鐵M8線延吉中路站深基坑工
程，就作用于柔性支護上的土壓力與位移關系進行
深入探討分析。
1工程概況
上海地鐵M8線延吉中路站為大型區間折返
【收稿日期】201l-03-15
[作者簡介】聶宗泉，中鐵四局集團高級工程師，國家一級注冊結構
工程師。安徽省合肥市望江東路96號中鐵四局集團技術中心
230023，電話：(0551)5244544，E-mail：nzql965@sohu．com
站，呈南北走向，車站外輪廓尺寸為472．9m×
18．8m，車站標準段基坑開挖深度15．3m，圍護結構
為800mm厚地下連續墻，兼作使用階段的主體結構
側墻，墻趾埋深27m，沿深度方向設4道鋼管支撐，
其中第1道為th580mm，其余3道為th609mm。
工程地基屬第四系河口～濱海淺海相沉積層，
總體上呈現地面下3．0m為雜填土；3．0～8．0m主
要以飽和粉質砂土夾黏土為主，呈松散狀態，穩定
性差，土質不均勻；8．0m以下均為飽和狀態淤泥質
黏性土，局部夾少量薄層粉細砂及貝殼屑，具有高
靈敏度、高含水量及弱滲透性的特點。車站地基土
屬中一高壓縮性軟弱土層。車站底板位于④灰色
淤泥質黏土內，地下連續墻墻趾插入⑥暗綠～草黃
色粉質黏土中。各土層物理力學參數如表1所示。
延吉中路站基坑保護等級局部為二級(該段建
筑物距坑邊近且密集)，其余為三級。
基坑開挖施工分成5個工況。①工況1 土方
萬方數據
44， 施工技術第40卷
舟
星
’R
幽
刊
0 10 20 30 40 50 60
aTYl測點
0 10 20 30 40 50
位移／mm
b TY2測點
圖1測點土壓力-位移實測曲線
Fig．1 Monitoring earth pressure-displacement curves
實測土壓力與對應處地下連續墻水平位移曲線。
1)從圖1可以看出，作用于支護結構某深度處
實測土壓力與該深度支護結構水平位移密切相關，
深層土壓力隨對應深度支護結構水平位移增加而
減小。淺層土體作用于支護結構上的土壓力隨支
護結構側向變形變化較復雜，如TYl，TY2測點在深
度為1．38，4．38，7．38，10．38m處的土壓力隨位移
的增加并不是單調減小，這主要是因?yàn)榛訙\層土
體受施工荷載影響比較大。此外，基坑自身變形產
生的土壓力重分布及主動區土體沿深度變形速率
不同而形成的豎向土拱作用也是淺層土壓力表現
異常的原因。本文主要就深層土體產生的土壓力
和位移關系進行分析。
2)對于一般保護等級(二級或三級)的柔性支
護軟土深基坑工程，位移對深層土壓力影響明顯，
由于支護結構側移引起的土壓力減小量可達20％
～40％。TYl測點在13．38，16．38，19．38，22．38m
深度處土壓力因連續墻側移分別減小20．2％，
25．9％，42．8％，24．7％；TY2測點在同樣深度處土
壓力分別減小37．6％，45．2％，41．3％，32．2％。
3)主動區不同深度處土壓力強度隨支護結構
側向位移的變化規律無顯著差異。隨著支護結構
側向位移的逐漸增加，主動區土壓力由靜止土壓力
狀態逐漸向主動土壓力狀態轉化，轉化階段土壓力
隨位移的變化基本呈雙曲線變化。如TYl，TY2測
點在不同深度處的土壓力隨位移的變化關系均與
雙曲線具有很好的相關性。
4)由圖1可以看出，TYl測點在13．38m和
16．38m深度處，TY2測點在13．38m深度處，當連
續墻水平位移達到30mm(約1．1‰日，本工程地下
連續墻高H=27m)左右時土壓力基本處于主動極
限狀態。這說明對于柔性支護深基坑工程，不同深
度處土壓力達到極限狀態所需位移量有差別，較淺
部位土壓力達到主動極限狀態所需的水平側移量
小于一些學者采用一般黏性土試驗所得到的結論
萬方數據
2011 No．355 聶宗泉等：軟土基坑主動區土壓力與位移關系實測研究45
(根據《基坑工程手冊》p1，土體達到主動朗肯狀態
擋土結構所需水平側移量：砂土為3‰擋土結構高
度，黏土為4％o擋土結構高度)。當然，不同土性、不
同深度處極限土壓力所需位移量的確定還有待大
量的試驗研究和工程實測的進一步檢驗。
3 土壓力隨支護結構側移變化特征
土壓力計算由于涉及因素太多，要在計算中考
慮所有因素是不現實的，一方面是由于理論上的局
限，另一方面也是便于實用的需要。針對基坑開挖
中往往位移受限，正確、有效和合理地考慮位移對
基坑開挖中土壓力的影響很有必要M剖。
當土體處于靜止?fàn)顟B(tài)時，若由于某種原因使土
體產生相應的位移，水平方向應力就會產生衰減或
增長，直至達到主動或被動狀態。但由于這種平衡
是塑性極限平衡，因此，當土體達到主動或被動狀
態時，水平向應力便不會繼續衰減或增加了，土壓
力隨位移的變化可描述為如圖2所示曲線。
圖2土壓力·位移關系曲線
Fig．2 Earth pressure-displacement curve
根據庫侖理論相關試驗研究表明：在相同條件
下，主動土壓力小于靜止土壓力，而靜止土壓力又
小于被動土壓力，即礦。<盯。><礦。，而且產生被動>
