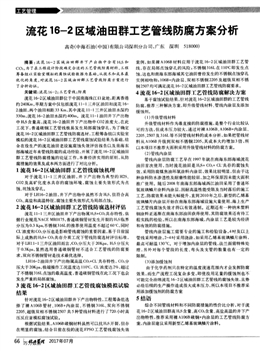

流花1 6—2區域油田群工藝管線防腐方案分析
高奇(中海石油(中國)有限公司深圳分公司，廣東深圳518000)
摘要：流花16—2區域油田群井下產出物中含有H：s和
co：，為了在工程設計階段確定合適的工藝管線防腐材料，工程
籌備組以實驗室模擬的腐蝕試驗數據為基礎，從技術和成本最
優化的角度，對流花16—2區域油田群工藝管線防腐方案進行
了分析論證。
關鍵詞：流花16—2；工藝管線；防腐
流花16—2區域油田群位于中國南海珠江口盆地，距離香港
約240Km，早期方案中僅包括流花11—1三井區油田和流花16—
2油田，兩個油田相距33 Km，其中流花11—1三井區油田水深約
330m，流花16—2油田水深約400m。流花11—1油田井下產出物
中H：S含量高，流花16—2油田井下產出物中C02濃度大，在此
工況下，普通碳鋼工藝管線極易發生局部腐蝕穿孔，為了確定
流花16—2區域油田群工藝管線防腐選材，工程籌備組以實驗室
模擬的流花16—2區域油田群工藝管線腐蝕試驗結果為基礎，結
合在役生產的流花油田老設施腐蝕失效評估報告以及南海東
部海域近年來管線防腐的成功經驗，開展了流花16—2區域油田
群工藝管線防腐措施的論證工作，本著經濟實用的原則，從防
腐措施的效果及成本兩方面進行了對比分析。
1流花16—2區域油田群工藝管線腐蝕機理
對于流花11—1三井區油田，井下產出物為典型的H2s、
C02及高礦化度水共存的腐蝕環境，腐蝕主要失效形式為點
蝕、坑蝕及穿孔。
對于LHl6—2油田，井下產出物中雖然不含Hzs，但符合高
cOz、高鹽和高溫特征，腐蝕主要失效形式為局部點蝕。
2流花16—2區域油田群工藝管線防腐選材評估
流花11—1三井區油田井下產出物屬HzS+C0z共存特性，依
據行業規范NAcE MR0175，普通碳鋼管材發生開裂的H：s臨界
分壓為0．3 Kpa，不銹鋼316L的推薦使用溫度不超過60。c，同時
CL一濃度和c0：分壓也是影響管線腐蝕的重要因素，基于目前國
際上成熟的HzS+C0：共存介質工況下管線防腐選材評估標準，
對于LHll—1三井區油田而言，coz分壓大于20Kpa，H：s分壓大
于0．3Kpa，顯然選用普通碳鋼管材不適合工藝管線的防腐要
求，雙向不銹鋼管材是技術最優選擇。
LHl6—2油田井下產出物屬高溫cO：+cL一共存特性，cO：分
壓大于20Kpa，極端操作工況溫度達11 00c，cL『濃度達2％，超過
了不銹鋼3 16L點蝕的最高溫度，普通碳鋼管線在此工況下也會
發生嚴重的局部腐蝕。
3流花16—2區域油田群工藝管線腐蝕模擬試驗
結果
針對流花16—2區域油田群井下產出物特性，工程籌備組選
擇了裸A106B管材、106B+內涂層、不銹鋼316L、雙向不銹鋼
2205、超級雙相不銹鋼2507共5種管線材料進行了720小時高
壓反應釜模擬腐蝕試驗。
根據試驗結果，A106B碳鋼材料雖然可以抗Hzs開裂，但存
在明顯的腐蝕，結合目前在役的流花FPso工藝管線腐蝕失效
案例，如果裸A106B材料應用于流花16—2區域油田群工藝管
線，存在局部點蝕穿孔的風險；不銹鋼316L在110。C即發生點
蝕，這也和南海東部海域其它油田曾經發生的不銹鋼點蝕穿孔
實例相吻和；106B+內涂層、雙相不銹鋼2205及超級雙相不銹
鋼2507均可滿足流花16—2區域油田群工藝管線防腐要求。
4流花16—2區域油田群工藝管線防腐解決方案
基于腐蝕試驗結果，針對流花16—2區域油田群的工藝管線
防腐，推薦三種解決方案，即升級管線材料、管線內涂層及添加
緩蝕劑。
(1)升級管線材料
升級管線材料作為最直接的防腐措施，是整個行業比較認
可的方法，但成本壓力較大，通過對裸A106B、A106B+內涂層、
2205、2507及316L等不同管線材料的成本分析，如果把管線材
料從A106B升級到雙相不銹鋼2205，其成本大約增加3倍，所
以本項目不推薦大面積采用升級管線材料的防腐方案。
(2)管線內涂層
管線內涂層防腐工藝早在1997年就在南海東部海域流花
油田首次使用，當時流花油田是H：S+C0：+CL一共存的腐蝕失
效，采用防腐煤焦油環氧涂料內涂層，效果比較明顯，但由于這
種涂料防水滲透性及耐磨性能較弱，加之環保原因未能大面積
推廣使用。隨后2008年南海東部海域西江油田采用了普通環
氧玻璃鱗片涂料內涂層，因耐高溫性能受限及當時落后的施工
工藝，防腐效果未能大幅提升，直到2010年之后，新型的乙烯基
玻璃鱗片內涂層開始在南海東部海域設施大量使用，海上生產
工藝管線腐蝕失效才得以有效遏制。近期還有一種納米塑料
鋼涂料正逐漸在南海東部油田獲得使用，其防腐效果還有待工
程實踐的檢驗，所以在南海東部海域，內涂層工藝是較為經濟
和有效的防腐措施。
管線內涂層施工需要專業的施工和檢驗設備，4時及以上
管線采用噴涂，2—4時采用澆涂，如采用乙烯基玻璃鱗片涂料，
最高可耐溫1300c。對于增加內涂層的管線，法蘭面需特殊處
理，另外對每個管段的長度、彎頭及支管的數量也有一定的
限制。
(3)添加緩蝕劑
由于化學藥劑只在特定的溫度流速范圍內才會發揮防腐
效果，而生產流程工況復雜多變，即使投用足量的緩蝕劑也不
可能完全治理流花16—2區域油田群工藝管線的腐蝕失效，且勢
必給后續的生產操作造成很大成本壓力，所以本項目不推薦采
用添加緩蝕劑的防腐方案
5結語
綜合不同管線材料和不同防腐措施的性價比分析，對于流
花16—2區域油田群高H：s含量、高CO：含量、高鹽高溫的井下產
出物特性，推薦采用裸A106B碳鋼+內涂層的工藝管線防腐方
案，內涂層建議采用新型乙烯基玻璃鱗片涂料。
