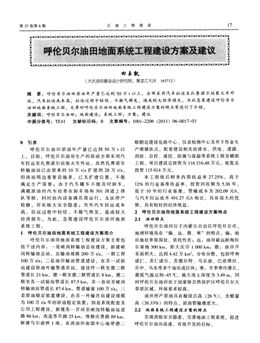

第37卷第6期 石油工程建設 17
田玉凱
(大慶油田建設設計研究院，黑龍江大慶163712)
摘 要：呼倫貝爾油田原油年產量已達到50萬t以上，全部采用汽車拉運至扎賚諾爾站裝火車外
運．汽車拉運成本高，拉運過程中輕烴、不凝氣揮發，造成較大經濟損失，為此急需建設呼倫貝爾
油田地面系統工程。文章對呼倫貝爾油田地面系統工程建設方案的特點等進行了介紹。
關鍵詞：呼倫貝爾油田；地面建設； 系統工程；方案；建議
中圖分類號：TE41 文獻標識碼：B 文章編號：1001—2206 (20l1)06-0017-03
O 引言
呼倫貝爾油田原油年產量已達到5O萬t以
上． 目前，呼倫貝爾油田生產的原油全部采用汽
車拉運至扎賚諾爾站裝火車外運。雖然扎賚諾爾
轉輸油站已由原來的10萬t／a擴建到28萬t／a，
但該站周邊重要設施多， 已無擴建位置，不能
滿足生產需要： 由于汽車罐車不能及時卸車，
滿載原油的汽車經常在卸車場和301國道上排
隊等候， 同時站內設備滿負荷運行，無法停產
檢修 存在極大安全隱患； 另外汽車拉運成本
高， 拉運過程中輕烴、不凝氣揮發，造成較大
經濟損失。為此，急需建設呼倫貝爾油田地面
系統工程。
1 呼倫貝爾油田地面系統工程建設方案簡介
呼倫貝爾油田地面系統工程建設方案主要包
括下述內容：一是嵯崗轉輸油總站建設．新建嵯
崗轉輸油總站，總輸油規模200萬t／a，一期工程
100萬t／a；二是油田輸油管道建設，在蘇一試驗
站建設原油外輸管道首站，建設呼一聯至德二聯
管道長21 km，德一聯至德二聯管道長8 km，德二
聯至蘇一試驗站管道長87．5 km，蘇一首站至嵯崗
轉輸油站管道長87．4 km，管道輸量100萬 ：三
是原油穩定裝置建設，在蘇一外輸首站建設規模
為100萬 a年的原油穩定裝置；四是系統配套及
公用工程建設，新建蘇一首站至嵯崗轉輸油站道
路86 km，改造蘇貝路25 km，維修慶賚路89 km．
新建烏爾遜橋1座。在該油田南部中心地帶德二
聯附近建設化驗中心、儀表檢測中心及井下作業生
產維修隊點。配套建設相關給排水、供電、道路、
消防、自控、通信、防腐與保溫等系統工程及輔助
工程。項目建設總投資為l16216．48萬元，批復總
投資115 014萬元。
本工程稅后財務內部收益率27．25％ ，高于
12％ 的行業基準收益率，投資回收期為5．36年，
低于10年的行業基準。管輸成本為202．09元／t，
與汽車拉運成本491．27元／t相比，具有很大的優
勢 具有較好的經濟效益。
2 呼倫貝爾油田地面系統工程建設方案特點
2．1 油田特點
呼倫貝爾油田位于內蒙古自治區呼倫貝爾市，
地理環境具有“偏、遠、散、寒” 的特點。偏：油
田地處草原深處，依托性差；遠：油田最遠距海拉
爾基地300 km，距大慶市1 000 km；散：油田開
采面積大，達到4．42萬km ，分布分散，包括呼和
諾仁、蘇仁諾爾、蘇德爾特、烏爾遜、巴彥塔拉、
貝中、烏東等多個油田或區塊；寒：冬季寒冷漫長，
最低氣溫達到一45℃ ，最大凍土深度為3．49 Ill。同
時呼倫貝爾油田處于國家級自然保護區呼倫貝爾大
草原區域，環保要求較高。
油田所產原油具有凝固點高(26℃)、含蠟量
高(26．33％)的特點，原油管輸難度大。
2．2 地面系統工程建設方案的特點
實現消除安全隱患，完善地面工程系統，促進
呼倫貝爾油田高速、有效開發的目標。
￥ ￥赍 ．- ^^
★ ★ ★ ★ ★ ★
18 石油工程建設 2011年l2月
2．2．1 優化總體方案
采用多方案優化比選的方法，優化呼倫貝爾油
田地面系統工程方案，推薦方案共節省投資及十年
費用現值11 250．2萬元。
2．2．2 優化總體布局
通過優選管輸總體布局方案，縮短輸油管道長
度33 km，減少中間熱泵站1座，節省了建設投資
4 058．6萬元，同時減少了熱力損失、水力損失。
2．2．3 上下游一體化， 實現油田密閉輸送
綜合考慮已建站場現狀、布局現狀，管道沿線
周圍的工程地質條件、地形地貌及社會依托條件等
因素，新建蘇一首站1座，新建中間熱泵站2座，
對已建的德一聯、德二聯、呼一聯和蘇一聯等4座
聯合站進行密閉流程改造，新建蘇一原油穩定站。
通過上下游一體化建設。實現呼倫貝爾油田原油密
閉輸送。年減少不穩定原油損失0．61萬t、輕烴損
失1．81萬t、不凝氣損失68．57萬m。，年減少經濟
損失7 376．6萬元。
2．2．4 通信傳輸方式光纖化
以光纖通信作為主要通信傳輸方式，光傳輸設
備采用光纖數字同步系統SDH STM一16通信設備，
建成了光纖通信系統、程控調度交換通信系統【lI、
SCADA系統[21、工業電視系統、會議電視系統、有
線電視系統、電力調度通信系統、巡線搶修和應急
通信系統、備用通信系統及光纜通信線路等l0大
通信系統，為油田數字化建設奠定堅實的基礎。
2．2．5 工藝設備節能化
采用高效節能型加熱爐、高效節能型變壓器，
高效泵配備變頻調速裝置，供配電線路采用高壓無
功補償裝置，照明選用節能燈具，平均每年節氣
55．8萬I13 、節油0．11萬t、節電115．2萬kW ·h，
每年可節省運行費用342．4萬元。
2．2．6 建設綜合化站場
結合蘇一試驗站現狀，充分利用已建設施，保
留原油集輸及處理、含油污水處理、地下水處理、
注水、供配電等基本功能，新建外輸首站、原油穩
定站等，對該站平面進行重新優化，相同功能的設
施盡量合并建設，建成綜合化站場— — 蘇一聯合
站，實現集中管理。
2．2．7 完善道路系統
結合已建道路現狀及存在的問題，對已建蘇貝
路、慶賚路進行維修，新建蘇嵯路、烏爾遜橋，形
成了呼倫貝爾油田完善的道路系統，既滿足了油田
生產、物資運輸、對外聯絡及抗災、搶險的需要，
又解決了慶賚路穿越國家級自然保護區而且路況
差，受環保、征地、安全運行等諸多條件和地方道
路限制的實際問題。
2．2．8 新建嵯崗轉輸油總站
在嵯崗鎮新建轉輸油總站主要原因有：一是由
于規模、場地受限等多種原因，扎賚諾爾轉輸油總
站存在著巨大的安全隱患；二是技術方案論證的結
果；三是企地關系和諧發展的需要。呼倫貝爾油田
地處呼倫貝爾市新巴爾虎左旗和新巴爾虎右旗境
內，呼倫貝爾市也希望在嵯崗建設轉輸油總站，同
時，在與鐵路部門協商的過程中，就嵯崗站的建設
問題呼倫貝爾市也做了大量積極性的工作：四是鐵
路部門同意在嵯崗鎮建設轉輸油站及鐵路專用線，
并與國鐵接軌。
2．2．9 應用十一項技術
呼倫貝爾油田地面系統工程建設中采用了密閉
集油技術、原油穩定技術『3_、SCADA系統控制技
術、管道泄漏檢測技術[41、變頻調速閣節電技術、
柴油發電技術、高效變壓器技術、無功補償技
術[61、微機變電站技術、光通信傳輸技術、深井陽
極地床強制電流陰極保護技術。
3 存在問題及建議
3．1 存在問題
呼倫貝爾油田輸油系統2009年1O月投產運
行，2010年5月初設計人員到現場實地踏勘，采
集現場運行數據，并與設計計算進行對比，從表l
可以看出，實際運行的熱力條件比設計計算效果
好。但是在管道運行期間，2號閥室～中1加熱站
之間經常會出現管道凝堵現象，初步分析原因如
下：
(1)管道運行期間中1加熱站和蘇一聯合站的
原油進站溫度均≥ 31℃ (凝固點為26℃)，出現
凝堵現象的原因之一可能是油品的物性發生變化，
即凝固點、析蠟點升高而引起。
(2)2號閥室～中1加熱站之間管道定向穿越
烏爾遜河 受定向鉆穿越工藝限制無法采取保溫穿
越方案，因此河底的油品沒有保溫層的隔熱保護，
管壁與周邊環境溫度梯度較大，加速管壁結蠟。從
中1加熱站和蘇一聯合站采取相似的進站溫度而未
發生凝堵現象可以驗證這一點。
第37卷第6期 田玉凱：呼倫貝爾油田地面系統工程建設方案及建議
表1 德二聯～蘇一聯管道實際運行情況與設計對比
項目 輸量／(m3／h) 德二出站溫度／℃ 中1進站溫度／℃
實際運行 75 83．6 45．1O
設計 75 83．6 39-32
項目 輸量／(m3／h) 中1出站溫度／℃ 蘇一聯進站溫度，℃
實際運行 75 80．41 44．58
設計 75 80．41 42．59
(3)管道運行至今未進行清管作業， 即使用
熱水對局部管道進行清掃，也無法避免析蠟現象
的發生。現場測量2號閥室一中1加熱站之間管
道(3．7 km)的摩阻效果達1 MPa之多也證實了局
部管道析蠟的現象。
為實現穿越烏爾遜河段管道的臨時清堵，規劃
在2號閥室處新建電加熱站1座。
3．2 幾點建議
(1)考慮開發的不確定性，建議根據原油生產
實際情況擇機對輸油系統進行完善，以保證輸油系
統安全平穩運行。
·+ 一— -—。+一一—。+_-——卜-—— -—·+一
(上接第14頁)
(2)建議加強管道生產運行管理及清管作業管
理．及時進行清蠟作業。
參考文獻：
[1]吳埽瑛．在以太網技術平臺上實現調度電話功能[J]．天然氣與石
油，2010，28(1)：54—56．
『2]徐明，吳運逸．SCADA系統在天然氣管道建設中的應用研究[J]．
石油工程建設，2008，34(5)：9—11．
[3]易成高，潘玉琦，李迎偉．寶浪油田地面工藝配套技術[J]．油氣田
地面工程，1999，18(9)：8-12．
[4]隋溪，韓冬，甘淳靜．原油管道在線泄漏檢測[J]．天然氣與石油，
2010，28(3)：15-17．
[5]程詩勝，吳行才，劉松林，等．復雜小斷塊油藏注聚調剖地面配套
工藝[J]．石油鉆采工藝，2004，26(3)：58—62．
[6]王同強，宮德河．降低油田電網損耗的技術措施[J]．油氣田地面
工程．2010，29(2)：62—63．
作者簡介： 田玉凱(1980一)，男， 河北保定人， 工程師，
2003年畢業于大慶石油學院石油工程專業，現從事規3t,】方
案編制工作。
收稿日期：2011-02—23
