水輪機轉輪裂紋產生原因分析及處理

文檔作者：羅利均1 李書麗2 文檔來源： 1.四川省紫坪鋪水力發電廠 2.西華師范大學		點擊數：	更新時間： 2025年06月03日
下載地址：點擊這里	文件大?。?156.17 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?56.17 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：特大型燈泡貫流式水輪發電機組安裝技術

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

收稿日期：2013-04-01
作者簡介：羅利均（1981-），男，工程師，從事水電站機組機械設備
檢修及維護工作。

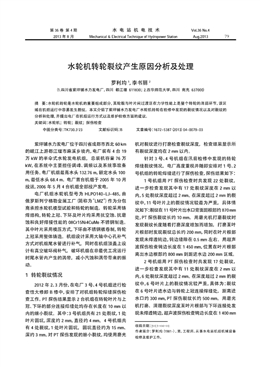

水輪機轉輪裂紋產生原因分析及處理
羅利均1，李書麗2
（1.四川省紫坪鋪水力發電廠，四川都江堰611830；2.西華師范大學，四川南充637000）
摘要：水輪機轉輪是水輪機的重要組成部分，其輪轂與葉片間過渡區在力學性能上是整個轉輪的薄弱環節，該區
域在機組運行中容易發生裂紋。本文介紹了紫坪鋪水力發電廠水輪機轉輪在檢修中發現的裂紋情況以及對裂紋的
分析和處理，并提出電廠在機組運行方式以及維護檢修方面的建議。
關鍵詞：水輪機；轉輪；裂紋；探傷檢查
中圖分類號：TK730.3+23 文獻標識碼：B 文章編號：1672-5387（2013）04-0079-03
紫坪鋪水力發電廠位于四川省成都市西北60 km
的岷江上游都江堰市麻溪鄉境內，電廠裝有4 臺19
萬kW 的半傘式水輪發電機組，總裝機容量76 萬
kW，在系統中主要擔任調峰、調頻以及系統事故備
用任務。電廠機組最高水頭132.76 m，額定水頭100
m，最低水頭68.4 m。電廠首臺機組于2005 年10 月
投運，2006 年5 月4 臺機組全部投產發電。
電廠機組水輪機型號為HLPO140-LJ-485，由
俄羅斯列寧格勒金屬工廠（簡稱為“LMZ”）作為分包
商承擔水輪機模型試驗和轉輪的制造。轉輪采用鑄
焊結構，轉輪上冠、下環及葉片均采用抗空蝕、抗磨
蝕和良好焊接性能的08Cr15Ni4CuMo 不銹鋼制造。
其中葉片采用模壓方式，下環由不銹鋼板卷制，轉輪
上冠采用整體鑄造。機組設計采用大軸中心孔補氣
方式對機組尾水管進行補氣，同時在機組頂蓋上設
計有真空破壞閥補氣，破壞機組在非最優工況運行
時尾水管內產生的渦帶，減小汽蝕和渦帶帶來的振
動。
1 轉輪裂紋情況
2012 年2、3 月份，在電廠3 號、4 號機組進行檢
查性大修即B 修中，安排了對機組轉輪焊縫探傷檢
查工作。PT 探傷結果顯示2 臺機組在轉輪葉片與上
冠、下環的部分連接焊縫處均存在長度在10 mm 以
內的細小裂紋。其中：3 號機組共有21 處裂紋，1 處
葉片圓坑，深度約2 mm，直徑約4 mm。4 號機組共
有4 處裂紋，1 處葉片圓坑，圓坑直徑約為15 mm、
深約3 mm。對PT 探傷發現的細小裂紋，均使用磨光
機對裂紋進行打磨檢查裂紋深度，檢查結果顯示所
有裂紋深度均在2 mm 以內。
針對3 號、4 號機組在汛前檢修中發現的轉輪
焊縫裂紋情況，電廠高度重視并隨即安排對1 號、2
號機組的轉輪焊縫進行了探傷檢查，探傷結果如下：
1 號機組用PT 探傷檢查時共發現22 處裂紋，
進一步檢查發現其中有17 處裂紋深度在2 mm 以
內，5 處裂紋深度超過2 mm。在深度超過2 mm 的裂
紋中，11 號葉片上的裂紋情況較最為嚴重，具體情
況如下：裂紋在11 號葉片出水口背面距根部約870 mm
處，PT 探傷裂紋長約10 mm。用磨光機打磨裂紋時
發現裂紋長度隨著打磨深度增加而增加，打磨至葉
片根部時發現裂紋總長約200 mm，同時在葉片根部
發現未焊透鈍邊，鈍邊縫隙在0.5 mm 左右。用超聲
波探傷檢查鈍邊長度在1 450 mm，位置在葉片根部
離出水邊根部約800 mm 到距進水邊200 mm 區域。
2 號機組用PT 探傷檢查時共發現17 處裂紋，
進一步檢查發現其中有11 處裂紋深度在2 mm 以
內，6 處裂紋深度超過2 mm。在深度超過2 mm 的裂
紋中，6 號葉片上的裂紋情況較嚴重，具體為：裂紋
在6 號葉片進水邊與轉輪上冠連接焊縫處，距離進
水口約300 mm，PT 探傷裂紋長約500 mm。用磨光
機打磨、清理裂紋深度至葉片根部與下環連接處發
現未焊透鈍邊，超聲波探傷檢查鈍邊長度在1 400 mm
第36 卷第4 期水電站機電技術Vol.36 No.4
2013 年8 月Mechanical &amp;amp; Electrical Technique of Hydropower Station Aug.2013 79
左右，鈍邊位置同1 號機組11 號葉片探傷發現的鈍
邊位置。
2 轉輪裂紋原因分析
針對探傷檢查發現的問題，電廠組織轉輪廠家
技術人員、電廠專家組進行裂紋情況研究，并對裂紋
和圓坑產生原因進行了深入分析。
（1）應力作用
在機組運行中，轉輪在受到高壓水壓力和高轉
速離心力的共同作用下，轉輪葉片周邊存在4 個高
應力區，位置主要分布在葉片進水邊正面靠近上冠
處、葉片出水邊正面的中下部，這些部位極易產生裂
紋[1]。通過電廠轉輪探傷結果顯示，轉輪裂紋基本都
出現在轉輪葉片與上冠、下環的連接焊縫處，而裂紋
位置基本都分布在葉片進水正面靠近上冠處和葉片
出水邊背面的中下部。由此可判斷，高應力作用是裂
紋產生的可能原因之一。
（2）結構方面
電廠轉輪為上冠、葉片、下環單獨制造，然后進
行組焊連接，焊接時在葉片的中部留鈍邊未全焊透
方式也是焊縫裂紋產生的可能原因之一。
（3）振動原因
水輪機轉輪在運行中，因為水力振動原因也會
導致焊縫疲勞損傷產生裂紋。產生水力振動主要有
以下因素：水力不平衡、尾水管低頻水壓脈動、空腔
汽蝕、卡門渦列、間隙射流等。當機組在非設計工況
或過渡工況運行時，通過水輪機的水流狀況惡化，水
力振動較為明顯，造成的破壞也相對加劇[2]。
對此，查閱電廠于2009 年外委試驗單位對全廠
4 臺機組在不同水頭不同負荷下做的機組變負荷試
驗資料。該試驗主要針對紫坪埔電廠水頭變幅大（變
幅比達到1.94）以及在系統中承擔調峰和調頻作用
的實際情況，在不同的水頭下通過對機組在運行中
各關鍵部位如上機架、定子機架、下機架、頂蓋的水
平振動和垂直振動以及機組上導軸承、下導軸承、水
導軸承擺度的監測，從而確定機組負荷的一般振動
區、強振動區以及不宜長期運行區間。
下面以其中一個水頭（109.74 m）下的變負荷試
驗為例簡述試驗情況及試驗結果：
試驗過程：機組空載運行穩定后，負荷從0～
190 MW 逐步遞增，并在各負荷下機組運行相對穩
定時進行各關鍵部位監測數據收集，試驗記錄如表
1 所示：
表1 3 號機組在109.74 m 毛水頭下的變負荷試驗記錄
試驗結果：
1）在0～40 MW 負荷區間，各部振擺幅值變化
較小。
2）強振動區主要集中在負荷為50～150 MW 之
間：在60 MW 負荷時，機組進入尾水管低頻渦帶振
動區；在80 MW 負荷時開始補氣，機組各部振動較
強烈。
3）在150 MW 負荷之后，機組逐漸進入高效穩
定運行區域，隨負荷的增加，各部振擺、尾水管內壓
力脈動幅值呈減小趨勢。
4）負荷達到設計負荷190 MW 時，各部振動、擺
度均較小，同時機組運行時的噪聲也較小。
試驗最終結果：機組在該水頭下的優化負荷運
行區間為130 MW～190 MW。
在機組的整個變負荷試驗（其他水頭下）中，還
發現振動和擺度的幅值變化伴隨機組運行水頭偏離
設計水頭（100 m）的大小而相應變化，高水頭、低負
荷時，振動最為明顯。
電廠機組長時間在80～130 MW 區間運行起調
峰和調頻作用，而該負荷區間正好是機組的強振動
區，結合對試驗報告的研究分析得出機組在非設計
工況下長時間運行是導致轉輪產生裂紋的重要原
因。
綜上分析，紫坪鋪電廠機組轉輪焊縫的裂紋是
由上述三點原因綜合作用產生，而圓坑則是在機組
試驗時間
2006/9/20
15:00
上游
水位
855.13
m
下游
水位
745.39
m
毛水頭
109.74
m
最大
出力
190 MW最大出力時對應
開度
82.75％
最大出力時對應流
量
192.7 m3/s
1、全負荷范圍內均未超過120μm 國標允許值
上機架 2、在0～90 MW 范圍，振動超過100μm，70 MW 出力
時最大，為111.3μm；90～190 MW范圍，振動小于100
μm。
1、全負荷范圍內均超過30μm 國標允許值。
定子
機架2、50～70 MW范圍，超標嚴重，62 MW 時最大，為55.16
μm。
1、全負荷范圍內均未超過80μm 國標允許值。
下機架 2、50～70 MW范圍，振動較大，62 MW 時最大，為63.06
μm。
1、水平振動：全負荷范圍內均未超過140μm 標準允許
值。
振動
情況
頂蓋
2、垂直振動：50～70 MW范圍，振動較大，部分超過標
準值100μm，63 MW 時最大，為137.87μm。
擺度
情況
水導擺度全出力范圍均未超過國標350μm 允許值，三部軸承擺
度變化趨勢大致相同，擺度增大區域為60～130 MW，60～110 MW
水導擺度超過300μm。
80 水 電 站 機 電 技 術 第 36卷
主PT 的剩余電壓線圈接成閉合三角形，在穩
態下三相電壓對稱，開口角回路無電壓，可以將其
短接，同時，閉合三角形可以消除零序磁通（包括三
次諧波）導致正常運行時的三相電壓不平衡和繼電
器回路電壓超標的現象。其電路如圖2 所示。
5 結束語
經過咨詢，國內生產抗諧振型電壓互感器，采用
的原理也都是4PT 原理，本工程電壓互感器柜已經
安裝就位，現場落實了設備具體尺寸，核實了能安裝
進去的最大裕量。大連第一互感器有限責任公司對
所采用的“ 4PT ”消諧方案進行了優化設計和試驗
驗證，并已獲得專利權，設備外型尺寸滿足現有開關
柜改造要求。
博湖西泵站改造工程，對母線電壓互感器爆炸
的原因進行了認真分析后，采取了一系列工程措施，
調整6.3 kV 母線電壓互感器為“ 4PT ”接線型式，重
新調整6.3 kV 母線電壓互感器柜內熔斷器的額定
電流整定值為0.5 A。工程運行至今一切正常。本工
程實例可為同類水利水電工程在解決諧振過電壓方
面積累一定的經驗。
參考文獻：
[1]陳慈宣.過電壓保護原理與運行技術[M].北京：中國電力出
版社，2002.
[2]DL/T 620-1997.交流電氣裝置的過電壓保護和絕緣配合[S].
淵上接第78 頁冤
運行時，水流中混雜的堅硬物質在高速運動中對葉
片撞擊產生。
3 轉輪焊縫裂紋處理方案及處理結果
通過對探傷發現裂紋進行研究以及產生原因分
析，裂紋處理方案如下：
（1） 對深度在2 mm 以下的輕微裂紋采用裂紋
打磨消除以及裂紋周邊打磨圓滑處理；
（2） 對深度超過2 mm 以上的輕微裂紋及葉片
上的圓坑，采用裂紋打磨堆焊、焊縫打磨、拋光的方
法，最大限度保證轉輪原流道曲線。
（3） 對1 號機組11 號葉片、2 號機組6 號葉片
發現的深、長裂紋采用裂紋全長度范圍內在不損壞
母材的情況下對裂紋打磨至葉片根部進行消除并清
理，然后用與母材材質相似的S-309L.16（ 3.2×350 mm）
型超低碳不銹鋼焊條進行補焊，然后對焊縫進行打
磨和拋光，具體實施方案如下：
對焊縫裂紋進行打磨、清理工作后，進行局部加
熱工作，加熱溫度不得低于100 ℃，加熱采用火焰加
熱的方式；加熱工作完成后，開始進行堆焊工作，為
確保焊接的質量要求，在焊接過程中輔助工作人員
需隨時監測和控制加熱部位溫度。補焊過程中的工
藝要求：焊接電流控制在100~130 A 之間；焊接引弧
時，不得任意進行引弧，需在裂紋部位引弧，避免對
母材造成損壞；焊接后的部位不得有焊瘤、夾渣、氣
孔，并清除飛濺。裂紋修補24 h 后，檢查焊縫是否存
在氣孔等缺陷，如有缺陷須及時進行處理。焊縫檢查
確定無誤后，進行打磨處理。然后用PT 探傷法對焊
縫及周圍200 mm 的范圍進行探傷檢查，確保焊接
部位無裂紋以及加熱區域無新增裂紋。最后對處理
過的焊縫進行整體修圓和拋光處理，最大程度恢復
至原設計流線。
通過上述方案的實施，4 臺機組在探傷檢查發
現的焊縫裂紋、圓坑均得到了相應的處理。
3 結束語
通過對紫坪埔電廠機組轉輪裂紋的產生原因分
析及對發現裂紋的處理，及時消除了發現的安全隱
患，但由于轉輪結構方面原因以及水力學原因?qū)е?
產生的裂紋，不能從根本原因上進行解決。而在今后
最有效減小或避免裂紋產生或是擴大的方式就是在
機組運行方式上進行優化，讓機組避開強振動區長
時間運行，盡量在設計最優工況下運行。同時在機組
運行中還應加強對機組各部振動、擺度的在線監測
以及在檢修中加強對轉輪及過流部件的檢查和缺陷
的跟蹤檢查處理。
參考文獻：
[1] 史功赫，韓文達，劉鐵軍，等.淺談水輪機轉輪裂紋修復[J].
科技資訊，2011，（23）：41.
[2] 胡佳琪.淺析水力原因引起的水輪機振動及其處理方法[J].
中國新技術新產品，2011，（12）：73.
第4期 羅利均，等：水輪機轉輪裂紋產生原因分析及處理 81
