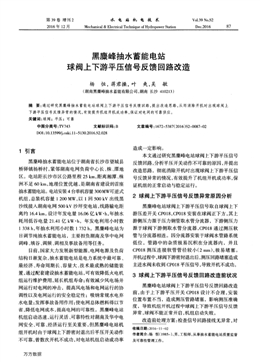

第39卷增刊2 水電站機電技術
2016年12月Mechanical＆Electrical Technique of Hydropower Station
V01．39 No．S2
Dec．2016 87
黑麇峰抽水蓄能電站
球閥上下游平壓信號反饋回路改造
楊恒，蔣君操，葉爽，吳敏
(湖南黑麋峰抽水蓄能有限公司，湖南長沙410213)
摘要：通過研究黑麋峰抽水蓄能電站球閥上下游平壓信號反饋回路，提出改造思路，從而消除開機時出現球閥上
下游平壓信號反饋異常的情況，有效提升機組開機成功率，保證對電網的可靠供應。
關鍵詞：球閥；平壓；可靠
中圖分類號：TV743 文獻標識碼：B 文章編號：1672—5387(2016)$2—0087—02
DOI：10．135996．cnki．11-5130．2016．S2．028
1引言
黑麋峰抽水蓄能電站位于湖南省長沙市望城縣
橋驛鎮楊橋村，緊鄰湖南電網負荷中心長、株、潭地
區。電站距長沙市區公路里程25 km，距離湘潭、株
洲不足60 km，地理位置優越，是湖南省建設的首座
抽水蓄能電站。電站安裝4臺單初容量300 MW可逆式
機組，總裝機容量1 200 MW，以1回500 kV出線黑
沙線接入湖南電網500 kV沙坪變電站，線路輸電距
離約16．4 km。設計年發電量16．06億kW·h，年抽水
耗用低谷電量21．41億kW·h，年發電利用小時數
1 338 h，年抽水利用小時數1 732 h。黑麇峰電站為
日調節純抽水蓄能電站，主要擔負湖南及華中電網
調峰、填谷、調頻、調相及事故備用等任務。
目前，國家大力發展新型能源，電網電源及負荷
結構日漸復雜，抽水蓄能電站是電力系統中最可靠、
最經濟、壽命周期長、容量大、技術最成熟的儲能裝
置，通過配套建設抽水蓄能電站，可有效降低火電機
組運行維護費用，延長機組壽命；有效減少風電場并
網運行對電網的沖擊，提高風電場和電網運行的協
調性以及電網運行的安全穩定性；吸納常規水電棄
水電量；發揮事故備用作用；使電網總體燃料得以節
省，降低電網成本，提高電網的可靠性。黑麋峰電站
機組啟動迅速，運行靈活、可靠特性對湖南及華中電
網安全、可靠、經濟運行至關重要，但黑麋峰電站機
組開機時由于球閥上下游密封退出后平壓開關動作
不可靠，曾數次開機不成功，對電站機組啟動成功率
造成一定影響。
本文通過研究黑麋峰電站球閥上下游平壓信號
反饋回路，分析平壓開關動作不可靠的原因，并提出
改造思路，徹底消除開機時出現球閥上下游平壓信
號反饋異常的情況，有效提升了機組開機成功率，保
證機組的正常啟動與穩定運行。
2球閥上下游平壓信號反饋異常原因分析
黑麋峰電站球閥上下游平壓信號取自球閥上下
游壓差開關CP018，CP018安裝在球閥正下方，其上
游側壓力源于壓力鋼管取水管分流器，下游側壓力
源于球閥下游側取水管分流器，CP018通過測壓軟
管與分流器相連。因分流器安裝于球閥水管路系統
低位，管路中的雜質極易沉積在分流器內，并且
CP018測壓連接軟管管徑較小(2 mm)，極易堵塞。
開機過程中，球閥下游密封退出后，測壓回路堵塞造成
主進水閥未收到CP018平壓信號，導致開機不成功。
3球閥上下游平壓信號反饋回路改造前狀況
黑麋峰電站球閥上下游平壓信號反饋回路改造
前，由于上下游平壓開關CP018設計不合理，安裝
位置布置不當，造成測壓管路堵塞，影響測壓準確
度，導致機組開機過程中球閥上下游平壓信號反饋
異常，球閥不能正常開啟，機組啟動失敗。
改造前處理方案：檢查信號回路接線無異常，對
收稿13期：2016—1卜02
作者簡介：楊恒(1985一)，男，工程師，從事抽水蓄能電站質量監督
及可靠性管理工作。
萬方數據
88 水電站機電技術第39卷
球閥上下游平壓開關CP018上下游測壓管路進行
清洗，并對球閥上下游平壓開關CP01 8動作信號進
行校正，手動投退球閥下游工作密封，檢查球閥上下
游平壓開關CP018平壓信號動作已正常。
改造前防范措施：每周檢查并沖洗測壓管路，防
止泥沙堵塞測壓管影響測壓，利用機組檢修技改徹
底解決設計不當問題。
4改造思路
4．1方案一
考慮球閥上游側壓力源于壓力鋼管，其壓力值基
本保持不變，隨上庫水位變化其值在3．5。3．8 MPa之
問變化，故可通過球閥下游側壓力開關間接反映球
閥上下游平壓，具體實施步驟如下：
(1)取消球閥上下游差壓開關CP018；
(2)在現有球閥工作密封狀態檢測壓力開關CPO 1 3
基礎上，再在球閥下游側取水管分流器上新增一個壓
力開關，命名為CP013—1，其動作值參考CP018和
CP013定值設定(表1)，建議設置在20一25bar之間；
表1球閥壓力定值表
(3)通過原球閥上下游差壓開關CP018信號電
纜，將CP013—1動作信號引至球閥控制柜；
(4)在球閥PLC中增加邏輯如下：當CP013(原
球閥下游側壓力開關)動作，且CP013—1動作時，判
定球閥上下游平壓；
(5)現地手動退出球閥工作密封，記錄球閥下游
側壓力值，檢查CP013、CP013—1動作情況，檢查邏
輯中球閥上下游平壓信號是否正確觸發；
(6)現地手動投入球閥工作密封，記錄球閥下游
側壓力值，檢查CP013、CP013—1復歸情況，檢查邏
輯中球閥上下游平壓信號是否復歸；
(7)現地，遠方開、關球閥，檢查球閥動作是否
正常。
4．2方案二
借鑒天蓄球閥上下游平壓壓力開關安裝在球閥
上方，因其安裝高程處于球閥水系統高位，管路中雜
質就不能在元器件內部及管路進口側沉積和堵塞，
從而確保檢測元器件正常工作。結合黑麋峰電站實
際，建議仍保留球閥差壓開關CP018，但改變差壓開
關安裝位置，實施原則如下：
(1)確定安裝位置：平壓開關安裝位置的選取要
充分考慮便于安裝及13常維護，測壓管可沿球閥支
墩，到球閥上游側墻體，穿過球閥接力器操作油管預
留孔至水輪機層；
(2)管道配管：根據管道走向、布置，參考電站管
道布置要求進行配管；
(3)管件的制作加工力求準確到位，避免多次彎
管；管路連接使用焊接式直通管接頭；
(4)分流管底部安裝排污閥，排污管通過球閥接
力器操作油管預留孔引至球閥層排水溝內，定期開
啟排污閥排污；
(5)管件安裝完成后對管路接頭焊縫檢漏，確保
無漏點；
(6)調試完成后對管路按要求著色。
4．3兩種改造方案比較
比較以上兩種方案，第一種方案較為成熟，改造
量相對較小，可立即實施，其他兄弟單位如廣蓄采用
類似設計。第二種方案涉及管路更改，須經廠家和設
計論證，故考慮優先選用第一種方案。2014年1月3
號機檢修期間，黑麋峰電站先用第一種方案對3號
機進行改造，改造完成后進行觀察，球閥上下游平壓
檢測元器件能正確反映球閥上下游平壓信號。電站
相繼用第一種方案對l、2、4號機組進行了改造。
5結束語
黑麋峰電站在湖南及華中電網中的作用日益凸
顯，開機成功率是黑麋峰電站可靠運行的一個重要
考核指標，電站應把提高開機成功率作為一項重要
工作，本文簡要對黑麋峰電站球閥上下游平壓信號
反饋異常情況進行原因分析，提出了兩種改造思路，
并對兩種改造方案進行比較，選取第一種方案對4
臺機進行改造，通過近1年機組開機觀察，改造效果
明顯，暫未出現因球閥上下游平壓信號反饋異常導
致開機不成功現象，有效提升了機組啟動成功率。
參考文獻：
[1】楊洪濤．天堂抽水蓄能電站開機不成功故障分析與處理Ⅱ]．
水電站機電技術，2002(3)：21-23．
[2]高冠群．抽水蓄能機組球閥工作密封異常退出原因分析及
對策111．河北電力技術，2011(04)：41—43．
