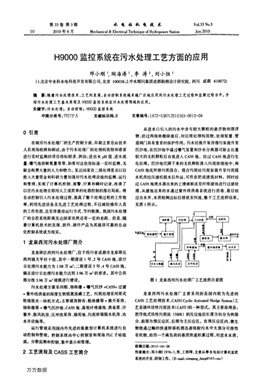

10
第33卷第3期
2010年6月
水電站機電技術
Mechanical&amp;amp;Electrical Technique of Hydropower Station
V01．33 No．3
Jun．2010
H9000監控系統在污水處理工藝方面的應用
鄧小剛1，陶海濤1，李濤2，劉小恒1
(1．北京中水科水電科技開發有限公司，北京100038；2．中水顧問集團成都勘測設計研究院，四川成都610072)
摘要：隨著污水處理技術i工藝的發展，自動控制系統越來越廣泛地應用到污水處理工藝過程和監測過程當中。介
紹污水處理工藝基本原理及H9000監控系統在污水處理領域的應用。
關鍵宇：污水處理；自動控制；H9000監控系統
中圖分類號：TP273+．5 文獻標識碼：B 文章編號：1672—5387(2010)03—0010—04
0引言
在城市污水處理廠的生產控制方面，早期主要是由技術
人員現場檢測和調試，由于污水處理廠的處理構筑物和需要
進行實時監測的項目指標較多，例如：進出水pH值、進水流
量、曝氣池溶解氧量等等，如要對這些指標逐一實時監測，無
疑會耗費大量的人力和物力。發達國家在二級處理普及以后
投入大量資金和科研力量加強對污水處理設施的監測、運行
和管理，實現了計算機控制、報警、計算和瞬時記錄，改善了
以往污水處理全部用人工或簡單的電器控制的落后局面。將
自動控制引入污水處理過程，提高了整個處理過程的工作效
率，利用先進設備及先進工藝處理過程，不僅減輕操作人員
的工作負擔，且安排最佳運行方式、節約能源。我國污水處理
廠的自控系統距離發達國家雖然還有一定的差距，但是，隨
著計算機技術的發展，軟件、硬件產品為其提供可靠的自動
化控制系統成為現實。
1龍泉西河污水處理廠簡介
龍泉驛區西河污水處理廠，位于四川省成都市龍泉驛區
西河鎮天平村十組，其中一期建設1號、2號CASS池，設計
日處理污水能力為1．98萬m3，二期建設3號、4號CASS池，
滿足設計日處理污水能力達到3．96萬m3的要求。其中公共
部分按3．96萬m3規模進行建設。
污水處理方案采用粗、細格柵+曝氣沉沙+CAss+過濾
+紫外線消毒的深度生物脫氮脫磷工藝，污泥處理采用帶式
濃縮脫水一體機方式；主要建筑物有：粗格柵渠+提升泵房、
細格柵渠+曝氣沉沙池、CASS池、高效纖維濾池、消毒渠、計
量井、鼓風機房、反沖洗泵房、儲泥池、污泥濃縮脫水機房、出
水井設施等。
運行管理采用國內外先進的集散型計算機系統進行自
動控制和管理?？刂葡到y(tǒng)由中心控制室和現場PIE子站組
成。分散監測和控制，集中顯示和管理。
2工藝流程及CASS工藝簡介
從進水口引入的污水中含有較大顆粒的懸浮物和漂浮
物，經過兩級格柵除渣后，對后續處理構筑物，處理裝置、管
道閥門具有重要的保護作用。污水經提升泵房潛污泵提升至
沉沙池，在沉沙池中通過曝氣裝置和沙水分離器可除去比重
較大的無機顆粒后自流進入CASS池，經過CASS池進行生
化處理。沉沙池沉降下來的無機顆粒排入污泥濃縮池中，和
CASS池底所排污泥混合，混合污泥經污泥泵提升至污泥脫
水機房經壓濾機脫水后外運?？勺鬓r(nóng)肥或建筑材料。同時經
過CASS池潷水器出來的上清液被送至纖維濾池進行過濾處
理，從濾池出來的水通過紫外線消毒系統進行消毒，最后經
過出水井，水質檢測達標后排放至河流，整個工藝流程結束。
見圖1所示。
圖1龍泉西河污水處理廠工藝流程示意圖
龍泉西河污水處理廠主要采用的是國內較為先進的
CASS工藝處理技術，CASS(Cyclic Activated Sludge System)工
藝是循環活性污泥技術(CAST)的一種型式。其主要原理是：
把序批式活性污泥法的反應池沿長度方向分為兩部
分，前部為預反應區，后部為主反應區。在預反應區內，微生
物能通過酶的快速轉移機理迅速吸附污水中大部分可溶性
有機物，經歷一個高負荷的基質快速積累過程，對進水水質、
收稿日期：2010-04—28
作者簡介：鄧小剛(1976-)，男，工程師，主要從事水電站計算機監控
系統的開發、研制工作。(E—mail：xiaogang_．deng@163．earn)
萬方數據
第3期鄧小剛，等：H9000監控系統在污水處理工藝方面的應用11
水量、pH和有毒有害物質起到較好的緩沖作用，可有效防止
污泥膨脹；隨后在主反應區經歷一個較低負荷的基質降解過
程，完成對污水中有機物質的降解。
CASS工藝集反應、沉淀、排水功能于一體，污染物的降
解在時間上是一個推流過程，而微生物則處于好氧、缺氧、厭
氧的周期性變化之中，從而達到對污染物去除作用，同時還
具有較好的脫氮、除磷功能。在預反應區設置了生物選擇區，
主反應區設置了可升降的自動潷水裝置，其工作過程可分為
進水、曝氣、沉淀和潷水三個階段，周期循環進行。污水連續
進入預反應區，經過隔墻底部進入主反應區，在保證供氧的
條件下，使有機物被池中的微生物降解。
3廠區主要設備控制
3．1粗格柵及提升泵房
(1)格柵機及其附屬設備控制
a)時序控制：根據外來污水狀況和運行經驗，設定相關
定時參數，自動控制格柵機啟動時間和停止時間，對于多臺
格柵機采用交替延時控制。
b)液位差控制：格柵機前后均設置一臺超聲波液位傳感
器，檢測出格柵機前后液位差。設定低液位差LDF2和高液位
差LDFl，當檢測到液位差大于LDFl時，說明水中雜物過多
而阻礙了流動造成格柵前后液位差過大。啟動格柵機除渣；
反之當檢測到液位差低于LDF2時，停止格柵機(減少了運行
時間，有效節約成本)。
C)柵渣輸送機控制：主要是聯動控制，采用先啟后停的
原則，防止柵渣堵塞。
(2)潛污泵控制原理
a)時序控制：根據污水流量和水質，設定延時參數，自動
輪換啟停水泵，由浮球開關和液位計雙重保護(主要為低液
位保護)。
b)液位控制：4臺潛污泵按功率分為2大2小，編號為
H1、L2、H3、M把液位分為低、中、高三個范圍，啟動方式如
下：
液位=低L2
液位=中L2+H1
液位=高L2+Hl+L4
液位>高L2+HI+L4+H3
c)總原則：作為多臺提升泵自動控制，滿足先啟先停原
則，以優化資源利用率；提升泵安全，系統設置了提升泵干運
轉保護；同時，系統還設置了泵頻繁啟停保護，群啟動保護
等，以延長其使用壽命。
3．2沉沙池設備控制
橋式吸沙機和沙水分離器
時序控制：根據污水流量和水質，設定延時參數。兩臺吸
沙機平行反向運行，增強吸沙效果。兩臺沙水分離器與其聯
動控制。
3．3 CASS池及鼓風機房設備控制
(1) 曝氣系統(羅茨鼓風機)控制
g)時序控制：當水質檢測儀表故障或出水有特殊要求
時，可以適當延長或縮短曝氣時間，從而達到適當減少或增
大進水量的目的。(這種方式一般不作為主要控制方式。)
b)溶解氧濃度控制：曝氣量自動控制系統作為一個恒值
控制系統，系統給定一個保持不變最佳溶解氧值，PLC控制
調節輸出量(即鼓風機嚴啟臺數)，使被控量(實測溶解氧濃
度)不斷接近給定值。這個系統中，要求穩定性和動態特性良
好，被控雖向給定值過渡時間短，同時過程平穩，振蕩幅度
小。曝氣供氧系統是由鼓風機、電動調節閥和溶解氧儀共同
組成閉環系統，為反應池好氧段提供氧氣，并維持好氧過程
溶解氧濃度值。好氧過程溶解氧濃度值控制鼓風機頻率，維
持溶解氧濃度值在規定范圍內變動。
(2)潷水器控制
潷水器是CASS工藝中的關鍵設備，可依據進、出水水質
變化來調整工作程序，保證出水效果。
時序控制：每次潷水階段開始時，潷水器以事先設定的
速度首先由原始位置降到水面，然后隨水面緩慢下降，下降
過程為：下降10 s，靜止?jié)?0 s，再下降10 s，靜止?jié)?0 s
?，如此循環運行直至設計排水最低水位，通過潷水器的堰
式裝置迅速、穩定、均勻地將處理后的上清液排至纖維濾池
進水廊道，潷水器下降速度與水位變化相當，排出的始終是
最上層的上清液，不會擾動已沉淀的污泥層。潷水器E升過
程是由低水位連續升至最高位置，即原始位置，上升時間通
過調試摸索確定。潷水器在運行過程中設有限位開關，保證
潷水器在安全行程F】工作。調試工作主要是根據進出水水質
及水量來探索潷水器的排水時間、潷水器最佳下降速度及排
水結束后潷水器的上升時間。
3．4纖維濾池過濾系統控制
纖維濾池是用來對從CASS池處理過后的水進行進一步
過濾處理，主要過濾一些在CASS池內無法進行生物降解的
物質，這些物質經過長時間堆積就會產生堵塞。故需要定時
清理，反沖洗泵房內的反沖洗水泵和反沖氣鼓風機就是用來
完成此項工作的，經過氣、水雙清洗后的濾渣，通過排污閥排
出，這樣使濾池的工作效率和出水水質都有顯著的提高。
(1)時序控制：根據CASS池出水流量和運行經驗設定一
個沖洗時間，定時沖洗(可靠性強)。
(2)液位控制：根據每個單格濾池的液位計控制，正常濾
水時為勻速過濾．液位會保持在一定的高度，但如果濾渣過
多導致濾孔產生堵塞后，就會造成過濾速度下降，濾池液位
就會隨之升高，于是設定一個高液位來判斷該濾池需要進行
沖洗(節能，但可靠性較低)。
3．5紫外線消毒和脫水加藥系統
通訊采集數據：紫外線消毒和脫水加藥裝置為自成系
統，不參與整個水處理系統的工藝流程控制，只負責把相關
數據送至中控室，試運行人員能夠?qū)υO(shè)備進行監視。
萬方數據
12 水電站機電技術第33卷
4自動化控制系統簡介
4．1龍泉西河污水處理廠自動化控制系統基本構成
上位機：H9000 V4．0計算機監控系統；
控制器：MX9300系列PLC；
中間協議：采用MODBUS TCP／IP標準通訊協議銜接上
下位機，進行數據交換。
污水趕攫系統拓?fù)漉?
筒圓鍪圓翻秘圓
lM’I HⅫ㈣¨)螂
l毓礦1嘲『嘲
■一
圖2監控系統結構圖
由于現場監控點多、布局分散，且各工序工藝獨立，為簡
化電纜敷設、降低系統成本、提高系統穩定性，采用兩套PLC
對生產工藝進行監控。(圖2所示)其中PLCl監視控制粗格
柵提升泵站、細格柵、沉沙池、CASS池的所有設備及檢測儀
表。PLC2監視控制纖維濾池、儲泥池、脫水加藥間、反沖洗泵
房、出水井、紫外線消毒裝置的所有設備及檢測儀表。1、2號
PLC數據通過TCP／IP進行數據交換，實現數據共享。
4．2上位機系統
(1)二套操作員站能夠?qū)ξ鬯幚硐到y(tǒng)的各工藝設備進
行實時監控，同時也是整個系統實時數據處理中心。完成對
系統所有受控制設備采集、計算、報警記錄等。對所控設備進
行管理記錄，具有生成數據報表以及對報表實現打印等功
能。
(2)實時動態地顯示全廠工藝流程圖，流程圖上包含各
種設備實時運行狀況、各種實時工藝參數。由于計算機屏幕
大小限制，不能在一幅畫面顯示詳細的全廠工藝流程圖、所
有設備狀況、工藝參數，需要多幅畫面進行流程圖顯示，通過
畫面切換進行流程圖顯示切換。實時動態畫面采用俯視、剖
視和三維立體相結合的流程圖顯示方式。操作員站注釋、信
息提示均采用中文。對于系統工藝流程及設備的不同工況均
采用動態顯示。
(3)畫面顯示可分為總貌圖，子系統畫面，記錄畫面，故
障畫面，參數設定，歷史數據，實時和歷史報表及其它等。
(4)操作員站的工藝的界面設計筒單明了，安全可靠。操
作由鼠標控制完成，鍵盤用于各個參數的設定及修改。
(5)典型功能
a)實時監控功能：系統中的設備狀態、系統的狀態、開關
時間、故障出現的類型、時間等。
b)記錄存儲功能：軟件具有實時功能，能夠了解水處理
的動態情況，便于生產調度的管理。
c)高度自檢功能：系統具有自檢典型故障，可反饋于中
控室計算機，利于維修人員及時排除。
(6)H9000監控系統上位機總流程圖(圖3)。
圖3 H9000監控系統上位機總流程圖
4．3下位機系統
(1)系統中的輸入、輸出點類型為數字量輸入、數字量輸
出、模擬量輸入、模擬量輸出4種。
(2)各PLC站的主要設備有一套用于本站自動控制、工
藝參數采集和網絡連接的PLC系統，包括CPU模塊、電源模
塊、DI、DO、AI、AO模塊和各種網絡通訊接口適配器等，不間
斷電源．工業網絡交換機，電源、信號防雷器以及各種隔離
器。為了使系統能夠可靠運行、操作方便，并考慮到維護、維
修簡單實用，主機選型本著標準化、通用化、簡約化的原則，
可編程序控制器均采用穩定性高、安全可靠及經濟的國外進
口可編程控制器件，系統帶有通訊接口、網絡通信接口，方便
修改系統程序、數據上傳，具備與外界計算機的通用通訊接
口。
(3)為了使整個控制系統安全穩定運行，我們通過使用
隔離變壓器、不間斷電源(UPs)增加控制系統的安全性、抗干
擾性和穩定性，使控制系統供電更加趨于可靠。同時采用軍
工級、性能穩定的電源對PLC控制系統供電。對于各設備的
驅動，采用隔離繼電器隔離模塊與設備驅動回路，以提高模
塊的安全性，保證PLC穩定運行。
5自動化控制系統特點
(1)技術先進：現代化工廠要求與時俱進，該自動化控制
系統無論是從使用現場總線、通訊網絡、可編程控制器、組態
軟件，還是從自動化控制技術來講，都具時代領先性。
(2)穩定可靠：選用自動化產品絕大部分來自國外知名
品牌，建立自動化控制平臺，嚴格測試，可以保證系統穩定可
靠運行。
(3)自動化程度高，使用簡單：全廠控制中心一中心控
制室上位機界面，采用全中文設計界面， (下轉第39頁)
萬方數據
第3期辛俊，等：福建街面水電站H9000監控系統現地控制層設計與應用39
(2)安全運行監視
與廠站層配合，實現安全監視，主要包括實時狀態監視等。
(3)控制與調節
?接收廠站層和現地觸摸屏命令進行控制與調節，包括坂
面1線111開關，坂面1線1111隔刀，坂面1線1113隔刀，
水街線1 12開關，水街線1121隔刀，水街線1123隔刀，聯絡
變11C開關，聯絡變11C1隔刀等。
2．5 220 kV開關站LGU功能
220 kV開關站IEU布置在220kVGIS室內。監控對象
為220 kV側三條出線的開關和刀閘及其GIS系統、220 kV
側母聯開關和刀閘及其GIS系統等。具體功能如下：
(1)數據采集和處理
由主PIE采集到的有關一般開關量、模擬量、數字量、脈
沖量、PLC綜合信息、模擬量通道狀態等數據信息經過PIE
處理后組包通過以太網發往廠站層。
(2)安全運行監視
與廠站層配合，實現安全監視，主要包括實時狀態監視等。
(3)控制與調節
o●o●o●—o，●o●◇●o●o●·p●·守●‘>●
(上接第12頁)
接收廠站層和現地觸摸屏命令進行控制與調節，包括街
富l路211開關，街富1路211l隔刀，街富1路2113隔刀，
街富2路211開關，街富2路2121隔刀，街富2路2123隔
刀，母聯21M開關，母聯21M1隔刀，母聯21M2隔刀，聯絡變
21C開關，聯絡變21C1隔刀，1號主變21A開關，1號主變
21A1隔刀，1號主變21A3隔刀，2號主變21B開關，2號主
變21BI隔刀，2號主變2183隔刀等。
3結束語
街面電站LCU部分采用了F19000系統的中高端配置，
類似配置也曾在多個電廠中采用過，性能優越、運行穩定、功
能完善是其主要特點，也為街面電站的長期可靠運行提供了
保障，其成功經驗可供其它水電站和自動化控制系統借鑒。
參考文獻：
【1】劉曉波．水R)--LCU若干設計原則及其發展趨勢探討Ⅱ】．
水電站機電技術，2004(3)．
立體三維流程圖形來表達工藝，便于操作員掌握，同時下位
機PLC采用西門子PLC，系統穩定性好，自動化程度高，整個
系統維護量小。
(4)開放性：該系統采用的現場總線是國際通用具有開
放協議的現場總線，同時各控制站均留有I／O余量，用于以后
系統改造和擴展。
(5)安全性：該系統采用全面設備保護體系，包括潛水泵
干運轉保護、自控平臺防雷保護、進水水質異常保護、報警系
統等，防止某些意外或操作員疏忽而發生事故。
6控制模式
(1)手動模式：手動模式又可以分為HMI控制和現地控
制。HNI控制就是通過IEU控制柜上的觸摸屏下令，現地控
制模式就是通過現場控制箱上按鈕實現對設備操作(后者屬
于傳統的電氣控制方式)。
(2)遠程模式：就是通過中心控制室上位機操作員站實
現對設備操作(部分不參與工藝流程的閘、閥門，攪拌器。泵
類等設備大多采用此類控制方式，當需要運行時直接下令即
可)。
(3)自動模式：設備運行完全由各PLC、污水廠工況及工
藝參數來完成對設備啟停控制，而不需要人工干預(自動模
式區別于手動和遠程模式在于，一旦設備采用自動模式后，
監控系統將失去控制權，設備的運行方式完全根據自身設備
的PIE或延時器決定)。
(4)時序模式：水廠中的參與工藝流程的主要設備都可
以采用時序模式，需要監控系統參與控制，不僅要在下位機
PLC中設置時間模塊，同時要能夠在上位機操作員站進行實
時修改。這樣使工藝流程能夠根據不同的水質和設備情況進
行實時修改，每個設備的運行時間都可以在上位機進行修
改，而不用修改PLC程序，對運行人員的操作和維護帶來很
大的方便，這也是H9000監控系統在工藝流程中的一大特
色。
7總結及展望
龍泉西河污水處理廠項目從2008年lO月開始的前期
土建預埋管、設備安裝等工作到2009年2月監控系統設備
進場，直到電纜敷設、水質檢測及流量檢測儀表的安裝完成，
近7個月的安裝、調試時間結束后，標志著H9000監控系統
已經成功進入了城鎮污水處理這個非常有市場前景的行業。
同時該系統監控畫面美觀，操作方式簡捷、易懂，采集數據準
確快捷，控制重要設備運行安全，不僅保留了水電站集中管
理、集中控制的優秀理念，同時從畫面效果處理和操作控制
上都充分體現污水處理的特色，令用戶都有一種耳目一新的
感覺。系統自動化程度高，工作人員維護量小，試運行至今，
運行非常穩定，得到了用戶的好評。
這個領域的市場前景是十分廣闊的，稱得上是朝陽產
業。目前環保行業的自控水平比較低，有很大的發展空間，就
污水處理領域來說，新的建廠要投入自控系統，老廠也要進
行改造，因此污水處理領域?qū)⒂泻艽蟮氖袌鰸摿?。龍泉西?
自動化控制系統投運的成功經驗可為其它污水處理廠提供
經驗與借鑒。

網友評論 more

電力安全論文最新內容

06-03
