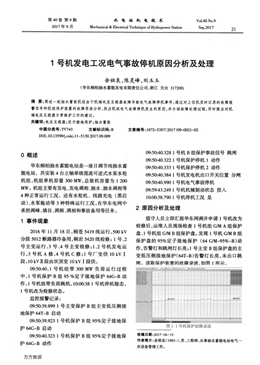

第40卷第9期水電站機電技術
2017年9月Mechanical&amp;amp;Electrical Technique of Hydropower Staffon
V01．40 No．9
Sep．2017 21
1號機發電工況電氣事故停機原因分析及處理
余祖良，陳靈峰，劉玉玉
(華東桐柏抽水蓄能發電有限責任公司，浙江天臺317200)
摘要：簡述一起抽水蓄能機組由于機端電壓互感器故障導致電氣故障停機事件，通過對上位機實時記錄的故障報
警信號和機組保護裝置的故障錄波分析，找出機組電氣故障停機發生的原因，并介紹故障處理過程，同時提出對機
端電壓互感器日常維護工作的建議。
關鍵詞：電壓互感器；定子接地保護；抽水蓄能
中圖分類號：TV743 文獻標識碼：B 文章編號：1672—5387(2017)09-0021—02
DOh 10．13599，j．cnki．1 1—5130．2017．09．009
0概述
華東桐柏抽水蓄能電站是一座Et調節純抽水蓄
能電站，共安裝4臺立軸單級混流可逆式水泵水輪
機組，機組單機容量300 MW，總裝機容量為1 200
MW。機組主要有發電、發電調相、抽水、抽水調相等
4種正常運行工況，還有水輪機、線路充電(黑啟
動)、水泵拖動等3種特殊運行工況，在華東電網中
承擔調峰、填谷、調頻、調相和事故備用等任務。
1事件現象
2016年11月18日，桐蒼5419線運行，500 kV
分段5012斷路器冷備用，桐巖5420線檢修；1號、2
號主變運行，3號、4號主變檢修；1、2號機發電運
行，3號機A修，4號機C修；1號廠變供10 kv I
段，10kVII段由坎頂變10kV I段供。
09：50：40，1號機組帶300 MW負荷運行過程
中，1號機保護B組95％定子接地保護64G—B動
作，1號機組帶負荷跳機，10：00：38 1號機停機穩態，
1號機改為檢修狀態。
監控報警記錄：
09：50：39．899 1號主變保護B組主變低壓側接
地保護64T—B啟動
09：50：39．923 1號機保護B組95％定子接地保
護64G—B啟動
09：50：40．323 l號機保護B組95％定子接地保
護64G—B動作
09：50：40．328 1號機B組保護事故信號跳閘
09：50：40．322 1號機保護停機l動作
09：50：40．333 1號機保護停機2動作
09：50：40．384 1號機發電機出口開關位置分閘
09：50：40．990 1號機電氣事故停機
09：59：43．249 1號機機械制動狀態投入
10：00：38．790 1號機停機工況是
2原因分析及處理
值守人員立即匯報華東網調并申請1號機改為
檢修后，運維人員現場檢查1號機組G／M A組保護
盤、l號機組G／M B組保護盤。發現1號機G／M B組
保護盤的95％定子接地保護(64 G／M一95％一B)動
作，告警燈和跳閘燈長亮；1號主變B組保護盤的主
變低壓側接地保護(64T—B)告警燈長亮，未出口跳
閘。讀取保護裝置的故障錄波，如圖1所示。
日‘ut-T?1 D??“I?l，．D?∞cH’j‘?¨‘
t+--—-，----·-----————i—、——·————·———-·，--—’---------·-----------------------------————0————．————．———，-—，．，．．．．．-．．．．-．．．．J____●________一一—L——J——r—?—————·—————————————————‘———————————一———一，——?——，一———一—，—————■———o——■———o^■●o-■- —一} 一—一～———————————————————4————■■●■一1P—————————}———————————————————————————————————————————+—■■●■■■■一n一——一? 一? 一一～ 一～————，———————L—，——o■■■■- JI—————————■———————————————————————————————+———————————————，■■■■■■■- —’J}j—|—一——?——～—?■———一——一—一——一——．———————————————————————————————————JL■——●——■—■●■●■o■●o- J}? ? ；一?一? 一～一————————一——J■■■■■■一
圖1 1號機保護故障錄波
收稿日期：2017—06—19
作者簡介：余祖良(1983一)，男，工程師，從事抽水蓄能電站電氣一
次設備管理工作。
萬方數據
水電站機電技術第40卷
如圖1所示，95％定子接地保護64G—B啟動
時，機端開口三角電壓值為13 V，400 ms(0．4 s)后保
護動作出口，跳GCB、FEB，與95％定子接地保護整
定值(10 V，0．4 s)一致。同時，1號主變低壓側接地保
護(64T—B)在整個故障期間的零序電壓錄波與95％
定子接地保護的零序錄波幾乎一致。因此，運維人員
判斷是95％定子接地保護64G—B保護范圍內的一
次設備出現故障引起。
運維人員將1號機控制方式切至檢修位置，做
好1號機組下風洞檢查隔離措施后，對1號機保護
B組95％定子接地保護范圍內的相關一次設備進行
外觀檢查。①檢查發電機風洞，風洞內無異味；②檢
查1號機發電機定子線棒，線棒端部絕緣無損傷、放
電、過熱痕跡；③測試發電機定子繞組絕緣，A、B、C
三相整組絕緣，絕緣電阻值為380 MQ(60 s1，吸收比
4．75，測試結果正常；④檢查機端至主變低壓側離相
封閉母線，封閉母線外觀未發現異常；⑤檢查1號機
機端電壓互感器，發現l號機機端電壓互感器c相
柜門處有焦味，打開C相柜門發現上層電壓互感器
(機端電壓互感器T003 C相)損壞，電壓互感器高壓
熔絲熔斷。
根據現場檢查情況，1號機機端PT T003 C相損
壞是引起1號機保護B組95％定子接地保護
64G—B動作的直接故障點。1號機95％定子接地保
護通過機端電壓互感器T003采集零序電壓，由于機
端電壓互感器T003 C相繞組絕緣擊穿，1號機95％
定子接地保護無法采集零序電壓，引起l號機保護
B組95％定子接地保護64G—B動作，1號機發電工
況電氣事故停機。同時，由于1號機機端電壓互感器
T003組A、B、C三相N端并接，并通過一點接地；C
相電壓互感器匝間故障與接地點有電氣聯系，在本
相電壓下降的同時，對地阻抗隨之下降，在C相電
壓互感器高壓熔絲還未熔斷的情況下，發電機至主
變低壓側的主回路上就存在著單相接地，主變低壓
側接地保護的原理與發電機95％定子接地保護的
原理相同(測零序電壓，且定值也為10V)，因此，主
變低壓側接地保護64T—B啟動。
立即安排運維人員對l號機機端損壞電壓互感
器(T003 C相)和高壓熔絲進行更換，對新的電壓互
感器進行試驗，試驗數據合格，同時對1號機其他二
相機端電壓互感器進行電氣預防性試驗，對電壓互
感器二次側接線進行絕緣電阻測試，試驗數據和測
試結果均合格，并清掃檢查l號機機端電壓互感器
A、B、c三相盤柜。消缺工作結束后，1號機進行零升
壓試驗，未發現異常情況，1號機95％定子接地保護
正常，未動作。向網調申請機組恢復備用。
3結束語
電壓互感器作為電站的常用設備之一，確保其
健康穩定運行，對電站安全生產起著重要作用。經過
對l號機發電工況電氣事故停機原因分析及處理，
考慮到實際工作中的可行性，提出幾點建議：
(1)在機端電壓互感器柜內安裝紅外測溫在線裝
置，能實時了解電壓互感器運行溫度，及時掌握電壓
互感器設備運行狀態，對及時發電壓互感器故障能
起到輔助作用。
(2)縮短電壓互感器預防性試驗周期，將規程要
求的3年縮短為2年。
(3)改造機端電壓互感器柜門，將原有柜門更換
成透明防爆玻璃門或者增加觀察孔，便于日常巡視
檢查，及時發現缺陷和故障。
