收稿日期：2015-05-04
作者簡介：黃海兵（1972-），男，工程師，從事水電及風電設備檢修
維護及項目管理工作。

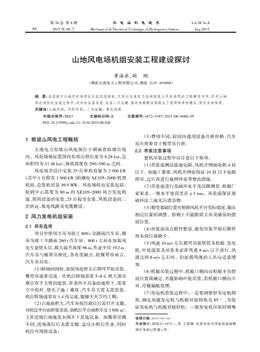

山地風電場機組安裝工程建設探討
黃海兵，胡剛
（湖南五凌電力工程有限公司，湖南長沙410004）
摘要：全國南方山地風電場項目正在迅速崛起，文章以五凌電力臨湘窯坡山風電場機電工程建設為例，針對山地
風電場機電安裝過程中，對風電設備吊裝、設備二次運輸、集電線路敷設等提出了值得參考的建議，供同業者參考。
關鍵詞：山地風場；風機吊裝；二次運輸；集電線路
中圖分類號：TK83 文獻標識碼：B 文章編號：1672-5387（2015）08-0088-05
DOI：10.13599/j.cnki.11-5130.2015.08.026
第38 卷第8 期水電站機電技術Vol.38 No.8
2015 年08 月Mechanical &amp;amp; Electrical Technique of Hydropower Station Aug.2015
1 窯坡山風電工程概括
五凌電力窯坡山風電場位于湖南省臨湘市境
內，風電場場址范圍內有效山脊長度為8.28 km，總
面積約為11.36 km2，海拔高度在200~580 m 之間。
風電場共設計安裝25 臺單機容量為2 000 kW
（其中1 臺限發1 900 kW）的湘電XE105-2000 機型
機組，總裝機容量49.9 MW。風電場機電安裝包括：
輪轂中心高度為80 m 的XE105-2000 風力發電機
組、塔筒設備的安裝，25 臺箱變安裝，風機設備的二
次轉運，集電線路及光纜敷設。
2 風力發電機組安裝
2.1 吊車選用
項目中使用主吊為徐工800 t 全路面汽車吊，輔
吊為徐工全路面260 t 汽車吊。800 t 主吊在加裝風
電專業臂頭后，最大起升高度96 m，作業半徑19.2 m。
汽車吊與履帶吊相比，各有優缺點，較履帶吊而言，
汽車吊具有：
（1）轉場時間短，加裝風電臂頭后即可開始吊裝，
履帶吊通常完成一次機位轉場需要5~6 d，絕大部分
難點在于大臂的組裝，在條件不具備的地形下，需要
空中組桿，增大了施工難度，汽車吊大臂無需組裝，
機位轉場通常在1 d 內完成，能夠大大節約工期；
（2）占地面積大，汽車吊機位就位后需打開支腿，
對機位平臺面積要求高，如機位平臺面積不足1 500 m2，
主吊進場后場地基本囤不下其他設備。而履帶吊則
不同，進場落位后無需支腿，適應小機位作業，同時
機位可囤放設備；
（3）費用不同，較國內通用設備臺班價格，汽車
吊臺班要貴于履帶吊臺班。
2.2 吊裝注意事項
整機吊裝過程中應注意以下事項：
（1）吊裝前測試接地電阻，風機并網前電阻4 Ω
以下。如施工緊張，風機并網前保證10 Ω 以下電阻
即可，過后再進行地網外延等整改措施。
（2）吊裝前進行基礎環水平及沉降測量，根據廠
家要求，一般水平度誤差在±1 mm。吊裝前保證基
礎環法蘭面無污漬雜物。
（3）箱變基礎位置可根據風機平臺實際情況，做出
相應位置的調整，原則上不能阻礙主吊及輔吊的擺
放位置。
（4）吊裝前清點附件數量，避免吊裝開始后附件
尚未到位或缺少。
（5）風速10 m/s 左右都可吊裝塔筒及機艙、發電
機，葉輪組裝及吊裝務必在風速8 m/s 以下進行，風
速達到6 m/s 左右時，拉扯攬風繩的人員應適量增
加。
（6）機艙吊裝過程中，機艙口朝向應根據主吊擺
放位置而確定，不能影響葉輪吊裝，若機艙口朝向不
對，可做偏航處理。
（7）發電機吊裝過程中，一定要調整好發電機仰
角，湘電風能發電機與機艙對接仰角為85 °，為保
證發電機與機艙對接輕松，一般發電機吊裝時仰角
88
角度為84 °，起吊前可通過調整手動液壓油缸使發
電機呈水平狀態。
（8）葉輪組裝過程中，應盡量在1 d 內將三片葉
片組裝完成，避免1 d 內只組裝一片或兩片，若不趕
工期，且1 d 內不能組裝完成，可在第2 d 進行組裝，
若實在需要進行趕工的情況下，組裝完一片后務必
做好固定，打好地錨。葉輪在起吊過程初始階段，為
避免葉輪不平衡造成葉尖著地，應在葉片底部墊兩
塊厚實的泡沫，且與葉片間隙保持在20 cm 左右。
（9）風機在吊裝過程中，如發現設備存在設計或
加工缺陷，務必盡早提出整改意見并采取措施，否則
安裝完成之后再整改將加大整改難度及人力物力的
投入。
（10）為保證風機安裝正常進行，所有風機設備
應盡早到達機位，如機位平臺夠大，可以將機艙、輪
轂、發電機、塔筒及葉片等都先運至機位，如場地稍
小，應優先運輸機艙、輪轂、發電機及底段塔筒等。
針對一些機位平臺及吊車站位，將用以下幾張
機位布局圖進行詳細說明。
主吊為800 t 汽車吊，吊車支腿全開為寬17 m，
長22 m，吊車吊臂中心到基礎環外圍為17 m。這種
機位正好適合施工，主吊、輔吊、葉輪等位置剛好，適
合吊裝（圖1）。
主吊到基礎環外圍距離不夠17 m，輔吊由于機
位過小沒有地方擺放，需要挖山以保證主吊的最小
作業半徑，而輔吊則擺放在道路上，雖然道路與機位
平臺有高差，但不影響其作業，只是需要暫時做封路
處理（圖2）。
由于機位平臺過小，需要將道路填平或者挖底，
暫時封路等措施，將主吊擺放在道路上。對于類似機
位平臺過小的問題，也可采取同樣措施，將機位進場
道路填平做有效使用面積，還可適當提高道路坡度
（圖3）。
風機吊裝是一個系統工程，需要土建、機電、業
主及監理單位默契配合，工序合理配置、設備到貨按
節點控制等，通過對窯坡山風電場風機吊裝經驗進
行總結，為工程公司后續風電場風機吊裝管理提供
了參考與經驗。
3 設備大件二次運輸
3.1 項目簡述
風電場建設過程中運輸量很大，隨著風機設備
圖1 10 號風機吊裝
圖2 11 號風機吊裝
圖3 16 號風機吊裝
黃第8 期 海兵，等：山地風電場機組安裝工程建設探討 89
的陸續進場，物流公司的運輸能力及道路優劣會很
大程度影響整體進度。在窯坡山風電安裝項目中，各
大件參數如表1。
塔筒和風機葉片運輸是在運輸過程中最具代表
性的。塔筒運輸中重心分散靠后，運輸用的平板拖車
的驅動靠前，上坡時，塔筒重心后傾，不能給驅動輪
以有效壓力，拖車就不能產生足夠牽引力。
51 m 的風葉運輸，必須使用特種山地風機葉片
運輸車。該車車板長度近17 m，它可把水平放置的
葉片舉升成傾斜≤60 °。運輸過程中，通過葉片的
舉升、旋轉，能有效避開道路兩旁的障礙物，能使風
機葉片運輸車輛順利通行。
3.2 工程施工探討
道路施工改進思路：山地風電場工程施工的難
點，主要在道路施工，風電場道路主要從轉彎半徑，
坡度，坡長進行考慮，在風電區域范圍內可分為場外
道路與場內道路
3.2.1 場外道路
該風場場外道路指主要利用租賃的貨物堆場
（長安汽車站）至場內道路入口之間的道路。場外道
路基本上是利用各市政公路，大程度修整新建的可
能性不大，故關鍵在于設備堆場的選擇，使設備運輸
車能夠有效利用現成市政公路或者鄉鎮公路。在前
期，場外道路需要經建設單位、施工單位、監理單位、
設備廠家及運輸公司等技術人員現場踏勘，重點考
察的應該是架空線路，轉彎半徑及縱、橫坡度是否滿
足風場設備運輸要求；如不滿足時，需報建進行修
整。對于需要增加高度或者改路的架空電線以及需
擴寬的彎道需要提前與當?shù)叵嚓P(guān)職能部門協調，在
設備二次運輸前進行改造。
除了必要的報建修整外，還需對道路的特殊地
段重點監護，如集鎮，車流量交叉口。以窯坡山項目
為例，從堆場至場內道路需經過臨湘大道與107 國
道交叉口，此段車流量較大。大型運輸車在通過該交
叉口時需安排專人進行交通疏導，避免造成交通堵
塞。
3.2.2 場內道路
山地風場場內道路建設直接影響設備的二次運
輸，在道路建設中，在滿足基本路面寬度（有效路面6 m）、
排水以及泥結石路面的前提下，應主要從如下方面
進行考量：
（1）坡度
1）這是道路首先考慮的問題，以窯坡山場內道
路為例，一般以常規的50 裝載機（馬力225）考慮，
載重70 t (函車板)的條件下，且在滿足路面條件良好
為直道；
2）坡度在17 %以下時，480 馬力的牽引頭載重
70（t 含車板重）可自行爬坡；
3）坡度大于17 %，小于21 %時，在同等條件
下，要配備1 臺裝載機；
4）坡度大于21 %時，需要2 臺甚至3 臺裝載機
進行牽引。
可根據牽引頭的馬力與載重量不同另行考慮。
不過值得一提的是，同等重量的設備，如中1 段塔筒
與機艙、輪轂比較，都接近50 t，但中1 段塔筒運輸
難度要更大，這是因?yàn)橹? 塔筒重心靠后，且運輸車
板更長，重心分散更加嚴重，致使同等馬力的牽引頭
產生的拉力相差較大。
（2）彎度
風電場建設中的大件運輸量是很多的，尤其是
超長超寬的設備，如塔筒、葉片。因此，要求上山道路
轉彎半徑必須足夠大，才能使設備通過，一般場內道
路轉彎半徑要求為16~20 m，才可滿足17.5 m 長平
板掛車行進時轉彎，但轉彎半徑也不能純粹地按理
論計算考慮，如在運輸?shù)? 段塔筒時，塔筒超過車板
長近9 m，車輛經過彎道還要考慮超出部分的塔筒
不會掃到山體；此外，使用帶后輪液壓轉向的平板運
輸時，其后輪可反向轉向，對轉彎半徑的要求會降低
20 %。最好的做法應是讓運輸車輛進行試運，有問
題時，再考慮作適當?shù)男拚?，這樣可以增加可靠性。
在同時存在上坡與彎道的路況，如S 彎，T 形彎，U
型彎，如果坡度大，應在彎道處修筑倒車平臺，大件
運輸車經過拐彎處時可以在此處調整車身角度，利
于安全通行。
（3）路面
在設備大件運輸中，發現在整個場內道路總有
表1 風機設備參數值
部件名稱 尺寸/mm 重量/t
底段塔筒 L=15 400,φ4 400 54.59
中下塔筒 L=20 000,φ4 400-φ4 046 47.92
中上塔筒 L=20 000,φ4 046-φ3 485 37.654
4
段
頂段塔筒 L=21 500,φ3 485-φ2 686 28.047
機艙 3 587（高）×4 125×3 375 18.5
發電機 φ4 900×2 623（高） 66.7
輪轂 3 591×3 367×3 486(高) 21.5
葉片 L=51 000 10.4
90 水 電 站 機 電 技 術 第38卷
那么固定的幾個地段阻礙大件運輸，這些地方有一
些共同點，主要是：
1）位于低洼處，排水沒有及時跟上，南方雨水
多，很多低洼處會產生積水，排水措施未跟進會使得
路基長期浸泡在水中，致使雨后即使天晴數日，也未
必能夠滿足重車行進，再加上路基含水量大的情況
下遭其他車輛反復碾壓，更進一步對路面進行了破
壞。在風場道路修建中，應同步進行附屬設施建設，
如排水溝，排水涵管，擋土墻等，才能為大件運輸創
造更有利的條件，更能夠減少后期的道路維護量；
2）有的路面基礎沒有經過青石換填，原有的路
基較軟，或者為填方時，沒有分層碾壓，這樣的道路
表面看不出問題，可經重車開過，就會造成下陷。
800 t 主吊自重190 t，為單輪壓，塔筒運輸車載貨物
重100 t，雙輪壓，這么大的輪壓經過路基不實的路
面很可能發生下陷、塌方。所以在填方路段，該分層
碾壓的必須分層，該換填的必須換填。
4 窯坡山集電線路及光纜敷設工程
窯坡山風電場25 臺風力發電機組成的集電線
路共分為3 組，全長29.8 km，均采用鋁芯電纜直埋
方式分別接入升壓站35 kV 開關柜。
4.1 施工過程及工序方案
窯坡山集電線路及光纜敷設主要為電纜敷設及
附件制作安裝，光纜敷設及光纖熔接組網，電纜及箱
式變壓器交接試驗3 大塊。
4.2 集電線路敷設及附件制作安裝
集電線路敷設施工主要設備：牽引機、牽引頭、
牽引鋼絲繩、直線滑輪、轉角滑輪、穿管滑輪、電纜盤
放線架。
4.2.1 升壓站至風機段電纜敷設
（1）窯坡山風電場升壓站位于山腳，升壓站至風
機段電纜通過山間，整段敷設長度約2 000 m。本段
敷設的難點有：
1）整個電纜溝在山間，無道路，電纜及施工設備
進場難度大；
2）整個路段高差大，且有兩個陡坡處，坡度達到
約45°。
（2）施工方法及措施
1）經過現場考察地形后，將整個敷設路段分為
三段進行施工：22 號風機（22 號風機為距升壓站最
近機位）至公園水泥路S 彎段、水泥路S 彎至天井山
莊段、天井山莊至升壓站段。分別將電纜放置于22
號機位入口處、水泥路S 彎處，天井山莊處由高向低
進行敷設。
2）對坡度較大的兩處電纜敷設完后進行固定。固
定方式為制作錨固樁，將錨固樁打入溝底，上端用螺
栓及卡箍對電纜進行固定，本段共計制作錨固樁18
套。
（3）各風機支路間電纜敷設
各風機間電纜溝走向按設計要求盡量靠近道路
內側進行開挖，電纜敷設走向原則上按照高差由高
至低進行施工。對穿越馬路的路段，需預埋鍍鋅鋼
管，進行穿管敷設。
（4）電纜中間接頭及終端頭制作安裝
電纜中間接頭及終端頭制作嚴格安照廠家提供
的制作工藝說明進行施工，保證送電后的萬無一失。
電纜中間接頭及終端頭處均預留適當長度電纜以便
于后期檢修維護。
4.2.2 光纜敷設及光纜熔纖
風機監控、箱變監控、視頻安防通信光纜敷設采
取同集電線路同溝敷設方式進行施工。對光纜敷設
采取人工施工方式，避免機械牽引強度過大對光纜
造成損壞。在電纜井、箱式變壓器基礎、風機塔筒底
部均預留適當長度，作檢修備用。
根據風機間組網圖紙，對每臺一進一出，一進二
出的風機采用48 芯光纖配線箱進行熔纖、配線。對
每組最末端的風機采用24 芯光纖配線箱進行熔纖、
配線。保證3 個系統的通信信號在一個配線箱內進
行配線、調試，方便后期維護，檢修。
4.2.3 電纜及箱式變壓器交接試驗
電纜交接試驗：窯坡山風電場A、B、C 三回路主
電纜分別約為6 000 m、4 000 m、2 500 m。主線電纜
及各風機支路電纜敷設完畢后，對電纜進行交流耐
壓試驗、電纜絕緣試驗、相序試驗。
箱式變壓器交接試驗：對每臺風機箱式變壓器
進行交接試驗，試驗項目主要包括：絕緣電阻試驗、
變比試驗、直流電阻試驗、交流耐壓試驗。所有試驗
均一次性通過，符合交接送電要求。
4.3 集電線路敷設施工中配合協調事項
（1）電纜溝開挖前需由機電、土建、業主方一起
確定電纜溝走向，以便于電纜敷設。
（2）電纜及光纜敷設完畢后，第一時間通知監理
及業主進行驗收。合格后通知土建及時進行回填，避
免邊坡垮塌造成的電纜及光纜損壞。
黃第8 期 海兵，等：山地風電場機組安裝工程建設探討 91
其中：1- 再生油罐；2、4- 閥門；3- 真空濾油機。
圖3 再生油熱油循環管路示意圖
于60 ℃后繼續熱油循環24 h，并維持濾油機出口油
溫在（60～70）℃。
4.3.3 取油樣檢查分析再生油的耐壓、介損、水分、含
氣量等指標。
4.3.4 油樣分析合格后，停止濾油機進出油泵、真空
泵，關閉連接閥門，拆除熱油循環管路。
4.3.5 管路連接如圖3 所示。
5 油再生試驗數據分析
五強溪水電廠4 號5 號主變壓器油再生前后的
試驗結果如表1 所示。通過表中的試驗數據可以看
出，變壓器油經過再生處理后，其介損有效的降低
了，均達到標準值。
6 結束語
通過變壓器油再生處理工藝在五強溪水電廠
500kV 變壓器油介損超標處理中的應用，可以發現
經過再生處理，絕緣油的介損能有效降低至標準值，
如新油一樣正常使用，可以節省能源，節約資金，減
少污染，同時延長變壓器的使用壽命。
參考文獻：
[1]熊麗萍,楊成余.500 kV 變壓器油再生分析及應用[J].科技信
息,2014(2):107~108.
[2]陽冠群.真空濾油工藝在變壓器檢修中的應用[J].中國高新
技術企業,2015(1):135~136.
[3]張華鎣,張紅艷. 淺談變壓器油老化及其防劣措施[J].中國
水能及電氣化,2008（10）：57~59.
表1 油再生處理前后變壓器油試驗數據
油樣 介損tgδ/90℃ 擊穿電壓kV 水分mg/kg
標準值 <=0.005 >=60 <=10
再生前 0.007 75 65 7.5
4 號主變
再生后 0.003 3 67 7.8
再生前 0.012 9 68 5.3
5 號主變
再生后 0.003 1 66 8
淵上接第83 頁冤
（3）電纜敷設的中間接頭電纜井要在電纜敷設完
畢后立即通知土建進行制作，以便于電纜接頭預留
及接頭制作。
（4）土建在進行機位開挖的同時要將箱式變壓器
基礎做好，電纜敷設至機位后能一次性敷設至箱式
變壓器內，避免二次施工。
4.4 集電線路及光纜敷設施工的改進措施
4.4.1 電纜定尺
窯坡山集電線路敷設電纜到貨尺寸長短不一，
導致配線難度加大，電纜浪費大。建議后續風場集電
線路到貨電纜采取定尺發貨，電纜定尺后，可以預估
中間接頭電纜井的位置，便于在挖電纜溝的同時將
電纜井同時挖出來，保證施工進度，降低施工難度。
4.4.2 加裝分接箱
建議對長距離主線電纜中間加電纜分接箱，方
便電纜試驗，風機調試及檢修。建議對箱變高壓側加
裝分接開關?，F(xiàn)設計是一臺風機前后線路電纜終端
接頭直接在箱變高壓側銅排上連接，如果至下一臺
風機的線路或風機設備出現故障需要進行檢修時而
要對后面的線路進行斷電的話，就必須解開至下一
風機的線路的電纜頭，甩開并臨時固定于箱變高壓
側內側面。這種方式存在比較大的安全隱患，如果甩
開的電纜頭固定不牢靠，或者安全距離不夠，容易發
生誤搭接，導致線路短路，引起設備損壞或人身傷
害。
4.4.3 明確供貨
窯坡山風電場每組風機的風機通信、箱變通信、
視頻安防系統是通過一根24 芯光纜進行連接并組
環網。3 個系統通信必須在風機塔筒內進行熔接配
線，3 個廠家均未提供光纜配線箱，后期其他風場建
設時，由業主明確相關設備的提供。
4.4.4 電纜溝開挖
對直埋集電線路敷設施工建議挖溝、中間接頭
電纜井制作、電纜敷設、回填整個施工由一家單位進
行實施，便于質量把控與施工協調，保證施工進度。
參考文獻：
[1]湘電風能. 湘電XE2000-105 機型機組安裝說明書[Z].
92 水 電 站 機 電 技 術 第38卷

網友評論 more

電力安全論文最新內容

06-06
