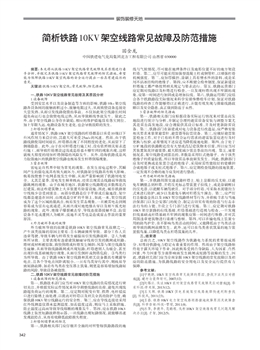

簡析鐵路10KV架空線路常見故障及防范措施
國金龍
中國鐵建電氣化局集團北方工程有限公司山西省030000
摘要：本文將從鐵路10KV 架空線路常見故障及其原因進行著
手分析，并探究其鐵路10KV 架空線路常見故障的防范措施，希望
能為保障鐵路10KV 架空線路的安全運行提出一些具有建設性的
意見。
關鍵詞:鐵路10KV 架空線；常見故障；防范措施
一、鐵路10KV 架空線路常見故障及其原因分析
1.設備故障
受到安裝水平以及設備制造等方面的影響，鐵路10kv架空線
路各設備間的接觸面積過小，接觸電阻過大，從而致使設備連接處
大量發熱，從而引發線路燒毀的事故。不僅如此架空線路長時間
超負荷運行也會致使電線過熱，從而導致斷線事故發生。除此之
外，由于架空線路自身存在缺陷，相應的維護措施沒有落實到位，
加上年限久遠，電路設備發生老化，也會導致故障的發生。
2.桿塔倒塌事故
通常情況下，鐵路10KV架空線路的桿塔都是以承受10級以下
臺風作用力來設計的，其最大可承受25m/s的風速。然而，由于鐵
路線路使用時間較長，桿塔都出現了不同程度的老化，從而留下了
倒塌隱患。此外，由于在對桿塔進行施工時，沒有依照相關要求進
行施工，而導致桿塔埋設過淺或是塔基不夠牢固的現象出現，這樣
就極大程度的增加桿塔倒塌的風險發生。從外，沿海鐵路或是風
力較強地區的鐵路架空線路也極易發生桿塔倒塌現象。
3.雷擊故障
雷電是自然界中較為常見的現象。在發生雷電過程中，其瞬
間產生的強電流具有極大破壞力，對鐵路架空線路具有極大影響，
極易致使整個電網系統發生中斷，從而嚴重影響到了鐵路用電安
全。尤其是夏季，雷電發生頻率極高，經常出現雷擊線路而導致線
路跳閘的現象。由于在城市地區，鐵路架空線路附近多數都是高
層建筑，而這些建筑物上大多裝置有防雷設施，因此，城市鐵路架
空線極少會受到雷擊。而部分鐵路是位于平原或丘陵地段，架空
線都是建造在田間、山坡或是空曠的平原上，如此一來，架空線就
成為了這個區域的最高點，極易發生雷擊現象，一旦被雷電擊到則
容易成為雷擊電流通道，從而出現對地絕緣擊穿以及相互弧光短
路的現象。此外，絕緣子爆裂被擊穿、導線連接器接觸不良、防雷
設備不足或遭到人為破壞、接地不靈等也是造成雷擊事故的重要
原因。
4.外力破壞導致的故障
外力破壞導致的故障是鐵路10KV架空線路常見故障之一。
產生該類故障的原因主要有：①車輛碰撞所導致。部分工作人員
違章駕駛，導致車輛與桿塔發生碰撞而引發線路故障。②人為破
壞所導致。主要表現有違建建筑觸碰導線而引發的跳閘或短路；
塔材或材料被竊取，致使倒塔或桿塔發生傾斜；風箏與架空線路發
生碰觸，從而導致線路跳閘或出現短路；桿塔遭到人為破會，甚至
出現拉線基礎被掏空現象，從而引發倒桿或倒塔危險。③鳥類行
為所導致。由于鐵路10KV架空線路和其相關設備都具有裸露導
電點，且各個導電點間距離較小，一旦有鳥類穿行其中，則極易導
致短路故障，如若有鳥類在變壓器上筑巢，則更是容易增加線路短
路的風險，導致設備被燒毀。
二、鐵路10KV 架空線路常見故障的防范措施
1.設備故障的防范措施
第一，鐵路技術部門應當對10KV架空線路的負荷情況進行密
切關注，并根據實際運作情況來科學調整線路的負荷，避免出現線
路超負荷運行的現象。第二，應定期對配變臺架、鐵塔、電桿駁接
口進行除銹上油處理，以提高對桿塔以及相關金具的防護力度，確
保鐵路10KV架空線路運行的安全性。第三，應在導線連接處采用
紅外線測溫儀器來監測溫度，如若溫度過高，則應馬上采取措施，
防止溫度過高而導致導線熔斷的現象發生。第四，應在鐵路10KV 線路上裝置短路故障指示器，一旦線路出現短路情況，就能夠迅速
發現故障點，從而有效降低故障損失程度。
2.桿塔倒塌事故的防范
第一，鐵路相關部門應仔細并全面的對所管轄鐵路路段的地
線與氣候情況，盡可能在地理條件以及地形位置不好的地方架設
桿塔。第二，應盡可能采用加強型混凝土桿或鋼管桿，以增強桿塔
機械強度。第三，應加厚橫擔，涂刷上具有憎水性的涂料，或是采
用不沾冰結構的絕緣子。第四，應不斷健全檢查制度，保證新建設
桿塔施工都嚴格按照相關規定與要求進行。第五，鐵路運營部門
應定期對線路以及桿塔進行檢查，一旦發現桿塔出現不牢固的現
象，應第一時間進行加固或是增加拉線。第六，鐵路運用部門應結
合各個鐵路路段實際情況來科學安排維修檢車計劃，保證對鐵路
線路的檢查工作能夠得以正確進行，并能有效發現與排除線路故
障以及安全隱患，真正做到防范于未然。
3.雷擊故障的防范措施
第一，鐵路相關部門應根據設備實際運行情況來對雷擊高發
地段進行統計與分析，并制定合理的避雷設備安裝與調整方案尤
其是雷擊高發地段，應合理提供其設計標準，并及時更新防雷設
備。第二，鐵路部門在新建或?qū)﹄娏υO(shè)備進行改造是，應嚴格安裝
相關要求來裝置避雷針、避雷器等防雷設備。第三，應做好避雷裝
置檢查工作，對于已有的不符合運行需求的避雷裝置應進行及時
更換與校驗，必要情況下還應適當降低接地電阻。第四，由于處于
空曠地段的鐵路附近沒有大型或高層建筑物來引雷，所以應當對
其裝置氧化鋅避雷器，最大限度減少雷擊事故的出現。第五，通常
情況系，架空線路受到雷擊的，多數是采用針式絕緣子。由于該類
絕緣子的質量較低，所以導致雷擊事故頻發發生。因此，鐵路部門
應及時更換或是裝置合適的絕緣子，采用耐雷性能較好的瓷橫擔
合成絕緣子或支柱式絕緣子。第六，應定期檢查線路的接地裝置，
一定發現不合格的地方應及時進行整改。
4.外力破壞的防范措施
第一，在鐵路周圍交通道路桿塔上，貼上顯眼的反光貼，以避
免車輛撞擊到桿塔，并將反光標志管裝置子拉線上，或是涂刷醒目
的反光漆，以提醒車輛駕駛員。對于部分桿塔，可采取水泥墩的方
式來進行防護，減少以及避免車輛對桿塔發生撞擊。第二，應嚴厲
打擊偷盜金具以及10KV架空線路塔材等行為，并積極尋求與當?shù)?
治保部門以及公安部門的配合，制定出切實有效的防范與打擊非
法行為的方能，并設立專門部門進行實施。第三，應定期對鐵路
10KV架空新路的拉線基礎、桿塔基礎進行巡視與檢查，一旦發現
拉線基礎或桿塔基礎不牢固的現象應第一時間進行維修，并對其
周圍違章建筑物進行清理與整頓。第四，可以在輸電線上裝置專
用的防鳥護套，在不影響鳥類活動的同時，又能降低由于鳥類活動
而導致的跳閘故障發生。此外，還可以在鳥類喜歡筑巢的地方裝
置假鳥巢，以降低鳥類在桿塔筑巢的幾率。
三、結束語
總而言之，10KV 架空線路作為鐵路電力系統的重要組成部
分，對維持鐵路電力穩定有著重要的作用。然而由于架空線路始
終處于露天環境下作業，因此極易受到自身缺陷、人為因素、自然
因素、外力因素等方面影響而發生跳閘或短路等故障的發生，因
此，鐵路相關部門應當全面掌握10KV架空線路的常見故障以及相
應的防范措施，為鐵路線路的安全用電以及安全運行提供有力
保障。
參考文獻：
[1]寧艷艷. 10kV架空線路常見故障的原因、查找方法及應對措
施[J]. 建材與裝飾旬刊, 2007(12)
[2]阮錫江. 淺議10kV農村架空線路常見故障及應對措施[J]. 華
東科技:學術版, 2013(12).
[3]王文輝. 鐵路10KV供電系統架空線路故障快速判斷查找
[J]. 科技風, 2011(23).
[4]王磊. 鐵路10kV電力架空線路短路接地故障原因及故障查
找[J]. 科學咨詢:科技·管理, 2011(8).
[5]呂萍, 李德齊, 范鵬程. 淺析10KV架空絕緣線常見問題及解
決辦法[J]. 才智, 2012(5).
