2015 年第10 期
2015 Number 10
水電與新能源
HYDROPOWER AND NEW ENERGY
總第136 期
Total No.136
DOI： 10.13622 /j.cnki.cn42 -1800/tv.1671 -3354.2015.10.011
收稿日期：2015 -06 -17 作者簡介：張晉境，男，助理工程師，從事水電站檢修工作。

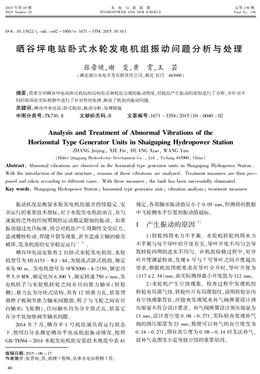

曬谷坪電站臥式水輪發電機組振動問題分析與處理
張晉境，謝 斐，黃 霄，王 蕓
（湖北清江水電開發有限責任公司，湖北宜昌 443000）
摘要：簡要介紹曬谷坪電站臥式機組的結構形式和機組出現的振動情況，對機組產生振動的原因進行了分析，并針對不
同的原因在實際檢修中進行了針對性的處理，解決了機組的振動問題。
關鍵詞：曬谷坪水電站；臥式機組；振動分析；處理措施
中圖分類號：TK730.8 文獻標志碼：B 文章編號：1671 -3354（2015）10 -0040 -02
Analysis and Treatment of Abnormal Vibrations of the
Horizontal Type Generator Units in Shaiguping Hydropower Station
ZHANG Jinjing， XIE Fie， HUANG Xiao， WANG Yun
（Hubei Qingjiang Hydroelectric Development Co .， Ltd.， Yichang 443000， China）
Abstract： Abnormal vibrations are observed in the horizontal type generator units in Shaiguping Hydropower Station .
With the introduction of the unit structure， reasons of these vibrations are analyzed.Treatment measures are then proposed
and taken according to different cases.With these measures， the fault has been successfully eliminated . Key words： Shaiguping Hydropower Station； horizontal type generator unit； vibration analysis； treatment measures
振動狀況是衡量水輪發電機組能否持續穩定、安
全運行的重要技術指標，對于水輪發電機組而言，在勻
速旋轉之外的任何周期性運動都是附加的振動。如果
振動超過允許標準，將會對機組產生周期性交變應力，
造成螺栓松動、焊縫開裂等現象，甚至造成主軸的疲勞
破壞，危及機組的安全穩定運行[1 -2] 。
曬谷坪電站安裝有2 臺臥式水輪發電機組，水輪
機型號為HLA153 -WJ -84，為混流式臥式機組，額定
水頭90 m。發電機型號為SFW5000 -8 /2150，額定功
率5.0 MW，額定電壓6 300 V，額定轉速750 r/min，發
電機轉子與水輪機轉輪之間有徑向推力軸承（轉輪
側），推力瓦為分塊式結構，共有12 塊推力瓦，依靠背
部楔子板調節推力軸承間隙值，轉子與飛輪之間有徑
向軸承（飛輪側），徑向軸承均為分半筒式瓦，依靠它
在分半處加墊調節軸承間隙。
2014 年7 月，曬谷平1 號機組滿負荷運行狀態
下，使用百分表測定曬谷平電站機組振動情況，按照
GB/T8564 -2014 水輪發電機組安裝技術規范中表41
規定，各部軸承振動值應小于0.05 mm，但測得的數據
中飛輪側水平位置的振動值超標。
1 產生振動的原因[3]
1）轉輪四周水力不平衡。水輪機轉輪四周水力
不平衡與每個導葉的開度有關，導葉開度不均勻會導
致轉輪四周的進水不均勻。在機組檢修過程中，對導
葉開度測量檢查，發現6 號與7 號導葉之間開度超出
要求，根據機組圖紙要求在導葉全開時，導葉開度為
（117 ±2.34）mm，而實際測得最小開度值為112 mm。
2）水輪機產生空蝕現象。檢查過程中發現機組
轉輪有局部氣蝕，轉輪葉片有局部裂紋，說明轉輪室內
有空蝕現象存在，經檢查發現尾水補氣閥彈簧設計預
壓縮量不符合設計要求。補氣閥彈簧設計預壓縮量為
13 mm，設計真空度0.08 ～0.271，實際檢查發現補氣
閥的預壓縮量為23 mm，致使可以補氣的真空度變?yōu)?
0.14 ～0.271，即在真空度為0.08 ～0.14 時無法補氣，
故補氣范圍變小是導致空蝕的重要原因。
40
張晉境，等：曬谷坪電站臥式水輪發電機組振動問題分析與處理2015 年10 月
3）軸承間隙不合適。臥式機組推力軸承間隙不
均會導致軸向竄動量大，徑向軸承間隙大小不符合設
計要求會導致機組徑向跳動量大，從而導致機組振動
加劇。
4）轉輪軸孔與軸配合度不夠。檢修中發現轉輪
軸孔與軸的配合度不好，采用在轉輪孔涂抹紅丹粉檢
查接觸面。檢查發現轉輪與軸配合接觸錐孔，大頭接
觸不足10％，小頭接觸約60％，總接觸面積約為整個
配合面的35％，遠遠小于設計要求的接觸面積75％。
大軸與轉輪軸孔的配合度不好可能導致轉輪在運行過
程中出現振擺，進而引起較大振動。對于配合問題，屬
于加工制造問題，需要專業廠家進行處理，現場無法根
本解決。
5）轉動部分靜不平衡。機組的轉動部分包括水
輪機轉輪、主軸和發電機轉子，如果組合成整體但重心
不在旋轉軸線上，就會靜不平衡。機組運行時，轉動部
分將受離心力作用，軸線可能彎成弧線而造成“弓狀
回旋”。而機組是否存在靜不平衡需要進行靜平衡試
驗，通過實際驗證，曬谷平1 號機組確實存在較嚴重的
靜不平衡。
6）轉動部分動不平衡。轉動部分在滿足靜平衡
的前提下，如果質量分布不均，一側重心偏高，另一側
重心偏低，當機組在旋轉時兩側都會受到離心力作用，
但大小相等，方向相反，作用在兩條線上，構成一個離
心力偶，必然在旋轉時左右搖擺。通過動平衡試驗檢
查發現，曬谷平1 號機確實存在嚴重的動不平衡。
2 處理措施
1）調整導葉開度。通過打磨7 號導葉進水邊背
面使得導葉開度符合要求，從而保證轉輪四周受到的
水力均勻。
2）調整尾水補氣閥。通過調整補氣閥彈簧，將補
氣閥彈簧預壓縮量恢復到13 mm，同時更換閥板密封，
從而保證機組在變負荷時補氣閥能夠正常動作。經過
實際運行，機組負荷在3 000 ～4 500 W 時，補氣閥大
真空度時能動作；機組帶滿負荷5 000 ～5 500 W 時，
補氣閥在有小真空度時也能正確動作。
3）調整軸承間隙。檢修前測量飛輪側徑向軸承
頂部間隙分別為0.395、0.56 mm，間隙不均且超出設
計間隙0.3 ～0.5 mm，通過調節軸承分半處銅墊后，飛
輪側徑向軸承頂部間隙調整為0.48、0.45 mm；檢修前
轉輪側徑向軸承頂部間隙分別為0.65、0.64 mm，超出
設計間隙，通過調節軸承分半處銅墊后，轉輪側徑向軸
承頂部間隙調整為0.43、0.40 mm。推力瓦間隙較均
勻未做改變，發現兩塊自由晃動發卡的推力瓦，對其進
行邊緣打磨處理后，發卡現象消失。
4）轉輪靜平衡試驗。按照ISO1940 平衡等級，JB/
T6752 推薦等級，曬谷坪轉輪平衡等級為G0.4，為最
高等級。根據許用殘存不平衡質量計算公式，曬谷坪
轉輪在最大半徑許用殘存不平衡質量7.43 g，允許殘
存不平衡轉矩0.356 6 kg· cm。采用臥式靜平衡方式
進行試驗，加工轉輪轉動軸以及假鍵配重，將轉輪置于
專用工裝平臺，將轉輪在徑向方向均分8 點，左右多次
旋轉找到最重的點方位并標記，在最重點方位正對方
向的點加配重，然后繼續左右旋轉轉輪，直至加的配重
的質量能讓轉輪在任何點停住。最終試驗為最大配重
為350 g，產生不平衡轉矩為17.14 kg· cm。根據試驗
結果，在轉輪下冠圓錐面進行打磨處理，打磨量約為
350 g，邊打磨邊試驗，直到轉輪在任何點都能停住
為止。
5）轉動部分動平衡試驗。機組開機，使用振動測
試儀分別在轉輪側、飛輪側處測量振動值。根據振動
值的大小，確定在發電機轉子風扇飛輪側或者轉輪側
進行配重。在轉子風扇配重槽上取互成120°的3 點，
做好相應的標志。根據轉動部分重量取一定質量的配
重塊，分別把平衡塊置于轉子表面上的3 個點，開機達
到額定轉速后測定相應的振動值，經過計算得到應加
配重塊質量P 及配重塊方位角。經過兩次配重后，最
終確定曬谷坪1 號機配重質量為300 g，配重方位在飛
輪側風扇配重槽336°位置[3] 。
3 結 語
經過從不同方面進行的振動原因分析與處理，曬
谷坪電站1 號機組運行振動明顯減小，各部軸承振動
達到國家標準要求（標準要求小于0.05 mm），機組的
振動問題得到了較好的解決。另外在眾多的原因中，
轉輪的靜不平衡、轉動部分的動不平衡應該是主要原
因，因為在未進行靜、動不平衡處理前，飛輪側的水平
振動最大。當然其他因素也對振動大小有相應的
影響。
參考文獻：
[1]劉云.水輪發電機故障處理與檢修[M].北京： 中國水利
水電出版社， 2002
[2]杜標.臥式水輪發電機轉子動平衡試驗的簡易方法[J].
裝備制造技術， 2014（6）： 208 -209
[3]張誠， 陳國慶.水輪發電機組檢修[M].北京： 中國電力
出版社， 2012
