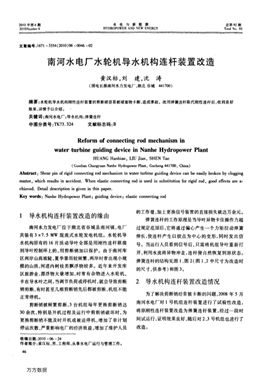

20lO年第6期水電與新能源總第92期
20lONumber 6 HYDROPOWER AND NEW ENERGY Total No．92
文章編號：167l一3354(2010)06—0046—02
南河水電廠水輪機導水機構連桿裝置改造
黃漢標，劉建，沈濤
(國電長源南河水力發電廠，湖北谷城441700)
摘要：水輪機導水機構剛性連桿裝置的剪斷銷容易被堵塞物卡斷，造成事故。改用彈簧連桿取代剮性連桿后，收到良好
效果，詳情予以介紹。、
關鍵詞：南河水電廠；導水機構；彈簧連桿
中圖分類號：TK73．324 文獻標志碼：B
Ref0唧of connectin2 rod mechaIlism in
water turbine guiding deVice in Nanhe Hydropower Plant
HUANG Hanbiao，UU Jian，SHEN Tao
(Guodi蚰Ch明gylJ粕N肌he Hydropower Plant，GucheTlg 441700，Chim)
Abstract：Shear pin of rigid connecting rod mechanism in water turbine guiding deVice can be e鵝ily broken by clogging
matter，which results in accident． When elastic connecting訓is used in substitution for rigid rod，good eH-ects are achieved．
Detail description is given in this p印er．
Key words：Nanhe Hydmpower Plant；guiding device；elastic connecting I’od
l 導水機構連桿裝置改造的緣由
南河水力發電廠位于湖北省谷城縣南河鎮，電廠
共裝有3×7．5 MW混流式水輪發電機組。水輪機導
水機構原有的16片活動導葉全部是用剛性連桿聯接
到導葉控制環上的，用剪斷銷加以保護。由于南河庫
區兩岸山高坡陡，夏季暴雨較頻繁，兩岸時常出現小規
模的山洪，河道內樹枝類飄浮物較多。近年來開發庫
區旅游業，漂浮物大量增加，時常有雜物進入水輪機，
卡在導水葉之間，當調節負荷或停機時，就會導致剪斷
銷剪斷，有時甚至幾根剪斷銷先后都被剪斷，機組不能
正常停機。
剪斷銷被頻繁剪斷，3臺機組每年更換剪斷銷達
30余次，特別是開機過程及運行中剪斷銷破壞時，為
更換剪斷銷不能及時開機或被迫停機，增加了非計劃
停運次數，嚴重影響電廠的經濟效益，增加了維護人員
收稿日期：20lO一06—24
作者簡介：黃漢標，男，工程師，從事水電廠運行與管理工作。
46
的工作量，加上更換信號裝置的直接損失就達萬余元。
彈簧連桿的工作原理是當導葉異物卡住操作力超
過規定范圍后，它將通過偏心產生一個力矩拉動彈簧
伸長，使連桿產生以鉸點為中心的變形，同時發出信
號。當運行人員看到信號后，只需將機組導葉重新打
開，利用水流將異物沖走，連桿便自然恢復到原狀態。
彈簧連桿的結構見圖l、圖2(圖l、2中尺寸為改造時
的尺寸，供參考)和圖3。
2導水機構連桿裝置改造情況
為了解決剪斷銷經常被卡斷的問題，2008年5月
南河水電廠對1號機組連桿裝置進行了試驗性改造，
將原剛性連桿裝置改造為彈簧連桿裝置，經過一段時
間試運行，證明效果良好，隨后對2、3號機組也進行了
改造。
萬方數據
黃漢標，等：南河水電廠水輪機導水機構連桿裝置改造2dlO年11月
圖1彈簧連桿結構側視圖(單位：mm)
圖2彈簧連桿結構俯視圖(單位：mm)
圖3 導水機構連桿裝置安裝效果圖
2．1 改造方法
①拆卸連桿前應測量導葉開度在25％、50％、
75％、100％時各導葉開口，并做好記錄；②拆掉連桿、
剪斷銷、連桿銷及信號裝置引線，各導葉處于自由狀
態；③用鋼絲繩將導葉捆緊，將導葉立面間隙調整合
格；④安裝彈簧連桿，將偏心銷點焊牢固。
2．2改造完工后的試驗
①數據測量。測量以下數據：檢查導葉立面間隙
值應無變化；接力器壓緊行程應在規定范圍內；導葉開
度在25％、50％、75％、100％時各導葉開口在規定范
圍內；接力器全行程、兩活塞行程誤差均在規定范圍
內。②導葉全開關試驗。改造工作結束后應進行導葉
的全開關試驗(空載)，觀察彈簧、調速環等設備運行
中應無異常。③彈簧動作試驗。用木棍卡住其中任意
兩導葉之間，全關導葉彈簧連桿應動作，報警裝置應報
警。④開機試驗。開機后調整負荷，觀察彈簧、連桿等
部件運行應無異常。
2．3注意事項
①加工的彈簧連桿及偏心銷尺寸應準確，與原設
備相同；②彈簧連桿的強度符合要求；③彈簧連桿開始
動作的力與剪斷銷剪斷時的力要相同；④接力器壓緊
行程應調整合適，誤差嚴格控制，否則若發生調速環動
作，不平衡情況易造成連桿及附件損壞；⑤連桿可全部
更換為彈簧連桿，也町根據情況間隔更換為彈簧連桿，
既減少費用，也可達到相應效果。
3結語
南河水電廠3臺機組連桿裝置改造后已運行2
年，未再發生過因異物卡住導葉引起非計劃停運的事
故，消除了影響機組安全、穩定運行的隱患，達到了改
造的預期目的。
