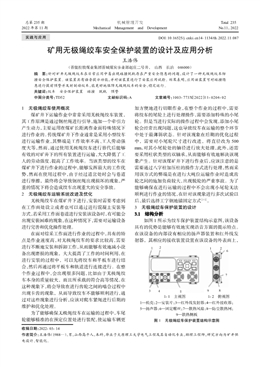

礦用無極繩絞車安全保護裝置的設計及應用分析
王浩偉
（晉能控股煤業集團晉城煤炭事業部趙莊二號井， 山西長治046000）
摘要：針對礦井無極繩絞車在日常應用中易出現碰撞脫軌存在嚴重安全隱患的問題，設計了一種無極繩絞車防
撞安全保護裝置。該裝置具有語音提示功能，并對該裝置進行了安裝應用試驗。結果表明，應用該裝置可對碰撞隱
患進行提前預警并及時制動絞車，能更好地保障無極繩絞車的安全、穩定運行。
關鍵詞：絞車安全保護裝置碰撞脫軌預警
中圖分類號：TD52 文獻標識碼：A 文章編號：1003-773X（2022）11-0204-02
1 無極繩絞車使用概況
煤礦井下運輸作業中常常采用無極繩絞車裝置，
其工作原理是通過鋼絲繩進行引導，施加一個牽引力
產生動力，主要運用在煤礦長距離作業面特殊情況下
進行作業的。傳統煤礦井下作業通常是采用小型絞車
進行運輸作業，其弊端是工作效率不高、工人勞動強
度大等，然而，通過使用無極繩絞車進行替代后能夠
有效的對礦井下的所有裝置進行運輸，大大降低了工
人的勞動強度，提高了工作效率。當該類型的絞車在
煤礦井下進行作業的過程中，能夠發揮最大的工作優
勢，然而在使用過程中，由于經過道岔處時會與巷道
進行摩擦，最終將會導致鋼絲繩出現損壞的現象，嚴
重的情況下將會造成絞車出現重大的安全事故。
2 無極繩絞車運輸系統改進及優化
無極繩絞車在煤礦井下進行，安裝時需要考慮到
在工作面處設立或者也可以通過進行混凝土安裝等
方式，若采用工作面巷道進行安裝該設備時，有可能會
出現安裝困難的現象，在這種情況下，需要對運輸設備
進行完善和優化操作處理。
在面對綜采工作面進行作業的過程中，具有的特
點是作業速度高，對無極繩絞車的要求比較高，需要
進行不斷地安裝和拆卸工作，從而能夠有效地減小設
備出現磨損的現象，大大提高了工作的時間利用，在
進行安裝的過程中，可以先將絞車和平板車進行結
合，然后再通過將平板車和軌道進行連接進行。在整
個作業過程中，會出現很多問題，比如由于無極繩絞
車本身的質量較大，而且所承載的符合高等情況，在
這種現象下，將會導致在進行齒輪之間的嚙合過程中
出現卡齒的現象，從而導致絞車不能夠順利進行，通
過對這些現象進行分析，應該對爬車緊繩進行后期的
維護和優化處理。
為了能夠確保無極繩絞車在運輸?shù)倪^程中，車尾
輪能夠精準的在預定位置處進行裝配，使運輸車輛更
加方便地進行切眼作業，在整個作業的過程中，需要
將絞車的尾輪上進行處理操作，需要添加特殊的小尾
輪。但是當進行實際的操作過程中會發現，添加小尾
輪會經常出現問題，這也導致絞車在運輸?shù)恼麄€環節
中處于最薄弱狀態。針對該現象在后期的優化過程
中，需要對小尾輪尺寸進行改進，將直徑改為500
mm，對其小尾輪處的軸徑進行放大處理，此外，還需
要采用柱狀類型的雙軸承，從而能夠有效地解決該現
象產生。針對該煤礦井下進行作業后，應該注意的是
需要通過八字柱加壓柱的操作方式進行處理，然而采
用該方式的弊端是在進行大噸位運輸作業時造成齒
輪之間的施加負荷較大，出現脫輪的嚴重事故。為了
能夠確保在進行運輸?shù)倪^程中不會出現小尾輪無法
順利進行作業的情況，在針對該現象進行多次試驗以
后，最后選擇工字鋼地錨固定方式[1-2]。
3 無極繩絞車保護裝置的設計
如圖1 所示為絞車保護裝置結構示意圖，該設備
具有的優勢是能夠有效地實現語音方面的提示特點。
在該設備的內部設有相應的揚聲器裝置和紅外線發
射器，其相應的接收裝置設置在該設備的外表面上，
收稿日期：2022-03-14
作者簡介：王浩偉（1988—），男，山西高平人，本科，畢業于太原理工大學電氣工程及其自動化專業，助理工程師，研究方向為礦井供
電設計、智能化。
總第235 期
2022年第11 期
機械管理開發
Mechanical Management and Development
Total 235
No.11，2022
DOI:10.16525/j.cnki.cn14-1134/th.2022.11.087
1-1 主視圖1-2 俯視圖
1—機殼；2—安裝片；3—紅外線發射器；4—紅外接收器；
5—揚聲器；6—固定螺絲；7—散熱風扇；8—防塵散熱網；
9—散熱側板
圖1 無極繩絞車保護裝置結構示意圖
1 2
3 4 5
1 2
6
7
9 8
實踐與應用
2022年第11 期
在進行作業的過程中，會產生大量的熱，將會通過機
殼旁的散熱板將大量及時的散布到外面，并且在側殼
內有相應的散熱風扇，能夠有效的將熱量散出去。
圖2 為異常情況監測裝置的輸出端和信息化處
理模塊的輸入端結合，通過該種連接方式，將單片機
的輸入端和該輸出端相結合，語音功能裝置的輸入端
和該輸出端進行解決[3]。
通過對設備進行分析發現，機殼的頂部和底板都
會采用安裝片進行設立，在其內部中需要增添相應的
螺紋用以對螺絲的連接，從而能夠?qū)⒃撛O備和絞車保
持良好的連接。在機殼的外表面會安裝有紅外線發
射裝置，能夠在進行作業的過程中對異常情況進行
監測，從而能夠提高紅外線監測效果。
通常情況下，散熱風扇的安裝位置需要注意的是
在其散熱側板上進行固定，這樣安裝的優勢是能夠?qū)?
現防塵散熱網拆卸操作。在進行散熱風扇的安裝過程
中，應該采用三個等間距的方式進行設立，這樣的作
用是能夠有效地增加設備在進行作業的過程中對產
生的熱量實現及時散熱。紅外線發射器的端口需要采
用電性連接的方式進行，紅外線發射器的工作原理是
通過發射端發射紅外線，當紅外線監測到異常情況
時，紅外線將會折射返回，最終會被設備的接收器接
收，處理器進行分析和處理后，確定周圍的異常情況
距離絞車的位置。
通過將該設備進行裝配時需要選用螺絲的方式
進行固定，當絞車進行作業的過程中，紅外線會通過
發射器進行產生，當遇到異常情況時，紅外線將會折
射返回，最終會被設備的接收器接收，處理器通過對
接收紅外線的時長來確定周圍的異常情況距離絞車
的位置。當測到的距離在預期范圍之外時會進行啟動
語音播報系統進行提示，從而能夠及時地降低絞車的
工作速度，避免發生意外事故。
1）在設備的兩邊裝有散熱裝置，能夠?qū)⒐ぷ鬟^程
中產生的熱及時散出，并且散熱板能夠大幅度將熱量
傳輸出去，從而大大降低了因工作熱量太大導致設備
出現故障。
2）在設備上裝有相應的異常情況探測裝置，及時
的將設備周圍的出現的故障進行探測，確保在絞車工
作的過程中不會出現安全事故。
4 實踐應用及效果分析
該煤礦屬于晉能集團，通過調查發現，每年的生
產值約為150萬t，該礦井主要的開采方式為主立副斜，
配備有4個井筒進行作業，工藝手段為綜采頂煤。
在該煤礦的C3號煤層安裝的無極繩絞車的型號
為SQ-120/132P 進行作業，通過一段時間的研究發
現，該絞車運行時出現過多次的異常情況，嚴重的情
況下出現脫軌現象。
該煤礦中絞車作業過程中，選擇的巷道底板坡度
為12°，長為703 m。能夠?qū)崿F(xiàn)采用該絞車將礦井中
的設備進行運輸作業。在進行運輸作業時，應該注意
的是需要通過保護裝置進行操作，確保能夠進行對設
備的運輸任務。絞車的保護裝置能夠大大提高絞車在
作業過程中的順利運行，避免出現故障，能夠?qū)χ車?
出現的額故障進行提前探測，提前針對異常情況進行
相應的調整。
5 結語
無極繩絞車作為煤礦行業中廣泛使用的設備，能
夠很好地適應坡度為8°以下的巷道作業，此外，還
可以在綜采工作面處進行投入使用。面對目前在膠帶
輸送機的普遍運行過程中，采用設備的質量不斷增
加，這就使得無極繩絞車能夠體現出獨有的特點和優
勢。為了能夠確保絞車在井下進行作業，應該從對絞
車的固定和綜合保護裝置設立等方面進行有效地完
善和優化，確保無極繩絞車能夠在井下最大程度地發
揮其工作優勢和特點。
參考文獻
[1] 吳姍姍.改進人工魚群算法在無極繩絞車控制系統中的應用[J].
電子制作，2021（14）：61-63.
[2] 薛敬宇. 礦用JD-25 型調度絞車自動控制系統設計研究與應用
[J].機械管理開發，2021，36（1）：88-90.
[3] 耿祥魁.絞車滾筒高低速離合器控制系統改進研究[J].江西化
工，2020（3）：77-79.
（編輯：王慧芳）
圖2 無極繩絞車保護裝置工作原理模塊結構示意圖
障礙監測模塊
數據處理模塊
單片機
揚聲器語音提示模塊
（下轉第210 頁）
王浩偉：礦用無極繩絞車安全保護裝置的設計及應用分析 窯205窯
機械管理開發
jxglkfbjb@126.com 第37 卷
Simulation Analysis of Constant Deceleration and Braking System for Coal Mine Hoist
Guo Wenqiang
（Shanxi Xingxin Safety Production Technology Service Co., Ltd., Taiyuan Shanxi 030024）
Abstract: In order to further improve the transport efficiency and transport safety of the hoist in coal mine production, the liquid control
sub-system and electric control sub-system of the constant deceleration brake were completed in combination with the actual working
conditions of the hoist, and the control parameters of the PID controller in the constant deceleration brake system were optimally adjusted
based on the RBF network to ensure the safe and stable braking requirements under various working conditions of the hoist. The braking
effect of the designed constant deceleration brake system is simulated and analysed.The results show that the wire rope speed can complete
the braking according to the predetermined speed curve, with a relative error of only 9%, meeting the design requirements.
Key words: hoist; constant deceleration brake; PID controller; RBF network; safety
仿真分析可知：所設計的提升機恒減速制動系統可按
照預定曲線完成制動功能，而且理論速度和實際速度
的誤差控制在9%以內，滿足小于15%的要求。
參考文獻
[1] 李娟娟，胡亮，孟國營，等. 礦井提升機恒減速制動系統故障仿真
分析[J].工礦自動化，2017（8）：50-60.
[2] 趙瑞峰，黃家海，權龍，等. 礦用提升機恒減速制動系統研制[J].
機床與液壓，2016，44（12）：11-15.
[3] 康喜富，李斌，權龍，等.礦用提升機恒減速制動特性研究[J].液
壓與氣動，2017（5）：79-83.
[4] 黃家海，郭曉霞，權龍，等. 軟硬件冗余礦井提升機恒減速制動系
統研制[J].中國機械工程，2016，27（4）：475-478.
[5] 于培，趙斌，黃家海，等. 緊急制動工況下礦井提升機動力學特性
研究[J].太原理工大學學報，2019，50（3）：357-363.
（編輯：王慧芳）
Design and Application of Belt Break Catching Device for a Belt Conveyors
Liu Huacheng
（Tashan Coal Mine, Jinneng Holding Coal Group, Datong Shanxi 037031）
Abstract: In view of the fact that when the belt conveyor is broken, the belt break protection device cannot protect the belt conveyor in
time, or there is a false protection phenomenon, which restricts the safe and stable operation of the belt conveyor, Tashan coal mine
installed a set of automatic delayed belt break catching device on the SSJ-800 type belt conveyor in 2301 lane of the third tray area. The
actual application effect shows that after the installation of the device on the belt conveyor, it reduces the phenomenon of belt-break
misoperation and improves the effect of belt-break protection of the conveyor, which has achieved significant application results.
Key words: belt conveyor; belt break protection; catching device; mistake action
（上接第207 頁）
Design and Application of Safety Protection Devices for Mining Induction Rope Winches
Wang Haowei
（Jincheng Coal Division, Jinneng Holding Coal Group, Changzhi Shanxi 046000）
Abstract: In view of the serious potential safety hazard of the colliding and derailing of the endless rope winch in the daily application of
the mine, a kind of anti-collision safety protection device for the endless rope winch is designed, which has the voice prompt function. The
installation and application tests of the device have been carried out, and good application results have been achieved. The device can give
early warning to the potential collision hazard and brake the winch in time, It can better ensure the safe and stable operation of the endless
rope winch.
Key words: winch; safety protection device; crash; derailment; early warning
