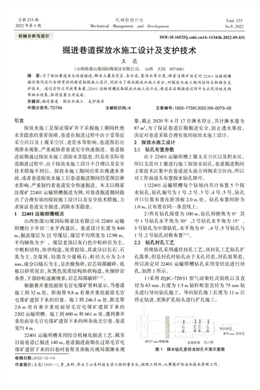

總第233期
2022年第9期
機械分析與設計
掘進巷道探放水施工設計及支護技術
王亮
（山西焦煤山煤國際韓家洼有限公司，山西大同037100）
摘要：為了保證巷道安全快速掘進，解決上覆采空區、含水層、裂隙水等水惠，韓家注煤礦決定對22401運輸順槽
掘進期間進行合理有效的超前鉆探施工設計，同時為了保證探放水施工安全，對探放水施工期問鉆場采取聯合支
護技術。通過實際應用效果來看，22401運輸順槽采取探放水施工設計后，巷道在后期掘進過程中未出現頂板及兩
幫淋水現象，取得顯著應用成效。
關鍵詞：掘進巷道探放水施工支護技術
中圖分類號：TD745
引言
探放水施工是保證煤礦井下采掘施工期間杜絕
水害隱患的重要保障，巷道在掘進過程中由于受鄰近
采空區以及上覆采空區、老窯水等影響，巷道圍巖出
現滲水現象，嚴重威脅著巷道安全快速掘進。巷道掘
進前期通過探放水施工消除水害隱患，但是在實際巷
道掘進過程中，由于探放水施工設計不合理以及安全
技術措施不到位，探放水施工期間經常出現透水事
故，或者巷道探放水施工后巷道掘進期間仍受圍巖淋
水影響，嚴重制約著巷道安全快速掘進。本文以韓家
洼煤礦22401運輸順槽掘進為例，對巷道掘進期間提
出了合理有效的探放施工設計以及安全技術措施，力
求保證巷道安全掘進，消除水害隱患。
122401運輸順槽概況
山西焦煤山煤國際韓家洼有限公司22401運輸
順槽位于井田三水平西盤區，巷道設計長度為840
m，掘進煤層為22號煤層，煤層平均厚度為12.98m，
平均傾角為5°，煤層老頂以灰白色中粒砂巖為主，
中粗粒結構，塊狀構造，泥質膠結，其成分以長石、石
英為主，含煤屑，局部含少量礫石，粒徑大小為2~5
mm，成分以燧石為主，呈次棱角狀，巖芯局部破碎。底
板以砂質泥巖，灰黑色泥質結構塊狀構造，夾細砂巖
條帶，下部砂粒逐漸增多，巖芯局部破碎[1-2]。
根據兼并重組前原毛官屯煤礦資料顯示，當巷道
施工到32m處，距南幫9.8m有兼并重組前原毛官
屯煤礦遺留下來的舊巷。施工到246.3m處，距北幫
2.6m處有兼并重組前原毛官屯煤礦遺留下來的
2202運輸順槽。施工到600m和661m處，遇到兼并
重組前原毛官屯煤礦遺留下來的兩條南北空巷，巷道
寬約4m。
22401運輸順槽采用綜合機械化掘進工藝，截至
目前巷道已掘進140m，巷道掘進前期在過原毛官屯
煤礦遺留下來的舊巷時巷幫及頂板出現局部淋水現
收稿日期：2022-02-04
作者簡介：王亮（1993一），男，本科，畢業于山東科技大學工程測量專業，助理工程師，從事煤礦防治水技術管理工作。
機械管理開發
Mechanical Management and Development
文獻標識碼：A
象，截止2020年4月17日淋水停止，共計淋水量為
87m，為了保證巷道后期掘進安全，防止透水事故，
決定對巷道采取合理有效的探放水施工設計。
2探放水施工設計
2.1鉆孔布置參數
由于22401運輸順槽上覆無采空區以及積水區，
所以無需對上覆進行施工探放水鉆孔，巷道掘進期間
主要技術區集中在巷道迎頭前方兩側采空區內，所以
對工作面迎頭布置探水鉆孔即可。
1)22401運輸順槽每個鉆場內共計布置5個探
水鉆孔，鉆孔編號為1號、2號、3號、4號、5號，鉆孔
開口位置布置在距頂板2.0m處，鉆孔布置間距為
1.0m，且布置在同一條直線上。
2)所有鉆孔深度為100m，鉆孔仰俯角為0°其
中1號鉆孔水平角為30°，2號鉆孔水平角為15°，
3號鉆孔為中部鉆孔，水平角為0°，4號、5號鉆孔與
1號、2號鉆孔對稱布置[3-4]。
2.2鉆孔封孔工藝
傳統鉆孔采用通徑封孔工藝，該封孔工藝鉆孔擴
孔簡單，但是封孔時鉆孔由于無孔徑差，封孔效果差，
所以決定對22401運輸順槽鉆孔采用變徑法進行封
孔，如圖1所示。
1)采用ZQJC-720/11型氣動架柱式鉆機以及直
徑為63mm、長度為1.5m鉆桿配套直徑為75mm鉆
頭進行導向鉆孔施工，導向鉆孔施工長度為11m后
停止鉆進，更換擴孔鉆頭進行擴孔施工。
d75mm至終孔
d127mm閘板閥水泥砂漿孔口管
圖1探水鉆孔變徑法封孔平面示意圖
Total 233
No.9,2022
D0I:10.16525/j.cnki.cn14-1134/th.2022.09.031
文章編號：1003-773X(2022)09-0073-02
導向鉆孔S
機械管理開發
·74· jxglkbjb@126.com
2)變徑擴孔時先擴外孔，后擴內孔，外孔采用直
徑為150mm合金鋼鉆頭進行擴孔，擴孔后擴孔段直
徑為153mm，擴孔深度為5.0m；外孔擴孔到位后更
換直徑為130mm鉆頭進行內孔擴孔施工，擴孔后鉆
孔直徑為133mm，擴孔深度為5.0m，內外孔交接處
采用變徑銜接[5]。
3）鉆孔變徑擴孔到位后，對鉆孔內安裝直徑為
127mm孔口管，每節孔口管長度為3.0m，共計4根，
相鄰兩節孔口管采用連接套進行固定。
4)待孔口管安裝后，對孔口管與孔壁之間錨人一
根直徑為20mm注漿軟管，注漿軟管與泥漿泵連接，
注漿液采用水泥與水玻璃以1：1比例的混合漿液，
注漿壓力為1.5MPa，注漿前在孔口往里0.5m范圍
內采用膨脹水泥進行封堵，防止注漿液滲出，注漿時
間不得低于10min，注漿完成后對鉆孔高壓注水試
驗，注水壓力為3.0MPa，注水期間無鉆孔竄動以及煤
壁滲水時視為封孔合格。
3探放水鉆場支護技術
22401運輸順槽掘進煤層為22號層，煤層整體
穩定性差，在進行探放水施工時，很容易造成受水壓
影響，出現煤壁破碎、片幫現象，導致透水、頂板等事
故發生，所以決定對鉆場采取“施工井字形鋼帶+支
設T型鋼棚"聯合支護措施。
3.1施工井字形鋼帶
由于鉆場煤壁破碎嚴重，在施工鉆孔時很容易出
現片幫現象，所以決定對鉆場施工“井字形"鋼帶。
1)22401運輸順槽巷道寬度為4.5m、高度為3.5m，
在鉆孔施工前，對鉆孔區域施工兩排JW型鋼帶以及
3排縱向鋼帶，橫向鋼帶長度為3.0m、寬度為0.32m，
鋼帶上焊制3個支護孔，孔間距為1.3m，橫向鋼帶共
計2根，縱向鋼帶共計3根，縱向鋼帶長度為2.0m、
寬度為0.32m，縱向鋼帶上焊制2個支護孔，孔間距
為1.5m。
2)鉆場煤壁縱橫向鋼帶交錯布置，整體呈“井”字
形布置，如圖2所示，第一根JW型鋼帶布置在距頂板
1.2m處，第二根與第一根布置間距為1.5m，縱向鋼帶
布置間距為1.3m，縱向鋼帶與橫向鋼帶垂直布置。
3）縱向及橫向鋼帶之間采用玻璃鋼錨桿固定，
縱向JW鋼帶橫向JW鋼帶
3.00
000
玻璃鋼錨桿22401運輸順槽
4.500
圖222401運輸順槽鉆場支護示意圖（單位：mm）
第37卷
每排布置3根玻璃鋼錨桿，玻璃鋼錨桿長度為2.0m、
直徑為25mm，錨桿采用端頭錨固方式，每根錨桿采
用一根長度為0.35m樹脂錨固劑錨固，錨桿外露端
采用一塊玻璃鋼圓托盤預緊[6]。
3.2安裝T型鋼棚
由于受鉆孔施工擾動影響以及放水時水壓影響，
很容易造成鉆場頂板破碎、冒漏現象，所以決定對鉆
場施工一排T型鋼帶進行加強支護，如圖3所示。
固定錨桿
底座
圖3T型鋼棚結構示意圖
1)22401運輸順槽鉆場安裝的T型鋼棚主要由
頂梁、棚腿以及底座等部分組成，其中頂梁長度為0.5
m，采用寬度為0.12m槽鋼安裝而成，在頂梁中部焊
接一塊長度為0.2m鋼板，鋼板上焊制兩個直徑為25
mm圓孔，孔間距為0.1m，頂梁兩側各焊制一個直徑
為30mm錨桿支護孔。
2)棚腿采用長度為3.5m、寬度為0.11m工字鋼
梁焊制而成，在棚腿頂?shù)锥烁骱附右粋€(gè)長度為0.2m
鋼板，與頂梁上鋼板尺寸相同，且在鋼板上焊制兩個
圓孔；底座采用長度及寬度為0.3m的拱形墊片。
3）首先安裝頂梁，頂梁與頂板采用兩根長度為
0.5m、直徑為22mm錨桿進行固定，頂梁固定后采用
卡纜將棚腿與頂板進行固定，最后安裝底座，T型鋼
棚安裝間距為1.5m。
4結語
截止2020年8月21日22401運輸順槽已掘進
到位，巷道掘進期間共計施工7個探水鉆場（鉆場編
號為1號、2號，，7號），共計35個探水鉆孔，鉆孔
總深度為3500m，其中1號鉆場有3個鉆孔為濕孔，
2號、3號、4號、7號鉆場內所有鉆孔為干孔，5號鉆
場內有1個為濕孔，6號鉆場內有4個鉆孔為濕孔，
共計放水量為1487m。探放水施工完后，巷道在后
期掘進過程中，未出現頂板及兩幫淋水現象，保證了
巷道后期安全快速掘進，取得了顯著應用成效。
參考文獻
00s [1]】潘晉飛.掘進巷道探放水設計應用[J].西部探礦工程，2022(1)：
127-128.
[2]黃沖.超前探放水在加強煤礦防治水工作中的應用研究[J].能源
與節能，2021(12):191-192.
[3］辛志宇.探放水工作在煤礦防治水工作中的實踐應用[J].煤炭與
化工,2021(S1):44-45;58. （下轉第77頁）
頂染卡纜
棚腿
2022年第9期
300
2
圖4粗糙度等級對行走輪疲勞壽命的影響
后，行走輪疲勞壽命明顯降低。由此可見，齒面粗糙度
過低對行走輪疲勞壽命影響是巨大的。
由于采煤機在開式傳動結構的狀態下，無法強制
潤滑，因此在行走輪制造過程中，結合行走輪工件材
料，需增加表面硬化工序，如淬火和氮化等。
5結論
利用ANSYS-Ncode軟件，通過計算建立采煤機
行走輪載荷譜、S-N曲線，對行走輪進行了疲勞壽命
分析，提出了防止行走輪疲勞破壞相應的解決措施。
得出如下結論：
1)通過有限元分析，行走輪在工作過程中，受到
法向應力和阻尼應力等交變載荷作用的影響，齒根處
是發生疲勞斷裂的主要部位。
2)通過對不同工況下，采煤機行走輪的疲勞壽命
分析。結果表明，采煤機在大傾角作業時，行走輪的更
換周期應降至原來的25%。當采煤機牽引部出現故障
Fatigue Life Analysis of the Walking Wheels of WG-2x125/571-WD Coal Mining Machine
Fang Jinjin', Li Shugang, Hao Huibin', Hao Xiaogang, Zhang Xiaofeng
(1.Shanxi Lu'an Chemical Group Pu County Heilong Coal Co.,Ltd., Linfen Shanxi 041204; 2 Shanxi Lu'an
Chemical Group Yuwu Coal Company, Changzhi Shanxi 046100)
Abstract: Taking WG-2 × 125/571-WD thin coal seam roller coal miner as the research object, ANSYS-nCode simulation software was
used to analyse the factors affecting the fatigue life of the walking wheel in the traction section of the coal miner. The walking wheel
replacement and quality inspection cycles under dfferent working conditions and roughness are established, and the solution measures to
prevent walking wheel faigue damage are targeted to effectively improve coal mining production eficiency.
Key words: WG-2 × 125/571-WD; walking wheel; fatigue life; ANSYS-nCode
（上接第74頁）
[4】孫來.采空區探放水應用技術研究[J].煤，2021（11)：52-54.
[5】呂谷威.掘進巷道超前探放水施工設計[J].山西冶金，2021(4)：
310-311.
Construction Design and Support Technology for Water Exploration and Release in Roadway
(Shanxi Coking Coal Shanmei International Hanjiawa Company Limited, Datong Shanxi 037100)
Abstract: In order to ensure the safe and rapid excavation of the roadway and to solve the water hazards such as overlying mining area,
aquifer and fissure water, Hanjiawa coal mine decided to propose a reasonable and efective over-drilling construction design during the
excavation of 22401 transport chute, and at the same time, to ensure the safety of water exploration and discharge construction, the joint
support technology was adopted for the drlling field during water exploration and discharge construction. Through the practical application
of the effect, 22401 transport chute to take the water exploration construction design, the roadway in the later digging process did not
appear in the roof and the two gang drenching phenomenon, achieved significant application results.
Key words: roadway excavation; water detection and release construction; support technology
方晉晉，等：WC-2×125/571-WD型采煤機行走輪疲勞壽命分析
后，需同時更換行走輪。
3)通過對不同粗糙度下，采煤機行走輪的疲勞壽
命分析。結果表明，當行走輪粗糙度Ra低于1.6μm
后，行走輪疲勞壽命會降低40%甚至更多。需通過淬
3 火等方式，提高齒面硬度，以降低行走輪工作狀態時 4
粗糙度等級
·77·
5 6
Excavation
Wang Liang
磨損。
[1】李瑞銘.采煤機行走機構關鍵零件的分析及改進[J].礦業裝備，
2021(4):270-271.
[2]劉峰.薄煤層采煤機行走部改進設計[J.煤礦機械,2021,42(8)：
141-143.
[3]李超.采煤機行走箱的修復焊接工藝[J].機械制造,2021,59(6):
66-68.
[4]張張?chǎng)?，宋克楠，馬德建，等.采煤機行走部傳動系統動態特性研究
[J].現代制造工程,2021(6):12-16.
[5】劉彬彬.采煤機行走機構關鍵零件的分析及改進[J].機械管理開
發,2021,36(5):55-56.
[6】高振亮.超大采高采煤機高可靠性重載牽引行走系統分析研究
[J].內蒙古煤炭經濟，2021(10):1-3.
[7]】王濤濤.采煤機行走箱與牽引部的連接分析[J].機械管理開發，
2021,36(1):5556.
[8]沈浩.淺析采煤機行走箱常見故障[J].內蒙古煤炭經濟，2020(21)：
128-129.
[9]】王振乾.采煤機行走輪的標準化和系列化設計[],煤礦機械,2020,41
(11):2022.
（編輯：高偉）
[6］魏大勇.昌恒煤礦二采區老空水探放工藝研究[J].能源技術與管
理,2021(3):154-155.
（編輯：王慧芳）
參考文獻
