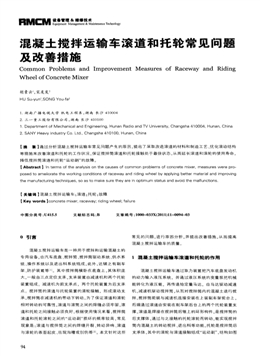

混凝土攪拌運輸車滾道和托輪常見問題
及改善措施
Comm on Problem s and Improvem ent Measures of Raceway and Riding
eel of C',onerete M ixer
胡素云 ，宋友發
HU Su—yun ．SONG You—fa
湖南廣播電視大學機電工程系，湖南長沙410004
三一重工股份有限公司，湖南長沙410100
Depa rtm ent of M echanical and Engineering,．Hunan Radio and TV University，Changsha 41 0004，Hunan，China
SANY Heavy Industry Co．Ltd．，Changsha 41 01 O0，Hunan，China
【摘要】通過分析混凝土攪拌運輸車常見問題產生的原因，提出了采取改進滾道的材料和制造工藝、優化滾動結構
等措施來改善滾道和托輪的工作狀況，保證攪拌筒滾道和托輪接觸處于最佳狀態，從而延長滾道和滾輪的使用壽命，
降低攪拌筒滾道和托輪“運動副”的故障。
【Abstract】In terms of the analysis on the causes of common problems of concrete mixer，measures were pro—
posed to ameliorate the working conditions()f racew ay and riding w heel by applying better material and improving
the m anufacturing techniques，SO as to m ake sure they are in optim um status and avoid the m alfunctions．
【關鍵詞】混凝土攪拌運輸車；滾道；托輪；故障
【Key words】concrete mixer；raceway；riding wheel；failure
中圖分類號：U[415．5 文獻標志碼：B 文章編號：1000-033X(2011)11-0094-03
0 引言
混凝土攪拌運輸車是一種用于攪拌和運輸混凝土的
專用設備，由汽車底盤、攪拌筒、攪拌筒驅動系統、供水系
統、操作系統以及進出料系統組成，此外，還輔之有副車
架、防護裝置等?。其中攪拌筒橫臥在底盤上，其體積龐
大，～ 般由三點定位支承．支承裝置由減速機和兩個托輪
裝置組成。減速機為前支承點，兩個托輪裝置為后支承
點。攪拌筒的滾道與托輪裝置的滾輪接觸， 形成滾動支
承．?dāng)嚢柰苍跍p速機的帶動下轉動。為了保證滾道和滾輪
相對轉動的可靠性。滾道與滾筒之間的焊縫必須牢固，滾
道和托輪之間接觸必須良好。根據使用情況來看，攪拌筒
滾道和托輪滾輪之間的“運動副”損壞的頻率較高，常見
現象是：滾道與攪拌筒之間的焊縫開裂、轉動異響、滾道
與滾輪的表面起皮、出現溝槽或刮傷等L2]。本文針對這些
常見的問題，進行原因分析，并提出改善措施，從而提高
混凝土攪拌運輸車的質量。
1 混凝土攪拌運輸車滾道和托輪的作用
混凝土攪拌運輸車通過取力裝置把汽車底盤發動機
的動力輸入液壓系統，并通過液壓系統的變量泵把機械
能轉化為液壓能，再傳遞給定量馬達． 由馬達驅動減速
機，減速機驅動攪拌筒，從而對攪拌筒內的混凝土進行攪
拌。攪拌筒前端與減速機連接安裝在上裝副車架前臺上．
后端通過滾道由安裝在副車架后臺上的兩個托輪裝置支
撐。滾道是焊接在攪拌筒后錐上的環形構件．是攪拌筒的
后支撐體，通過與之接觸的托輪滾輪而轉動，能實現攪拌
筒內混凝土的轉動攪拌、進出料等功能。托輪是攪拌筒后
支承體，其中的滾輪與滾道接觸組成“運動副”，結構如圖
1所示。
．
W ＼
攪拌筒滾道
托輪
圖1 滾道與托輪運動副
2 滾道和托輪常見問題分析
2．1 攪拌筒與滾道焊縫開裂
工作過程中攪拌筒與滾道之間焊縫開裂可能由下面
幾種原因造成
(1)攪拌筒與滾道分別采用不同材料，造成焊縫開
裂。攪拌筒一般采用厚度為6 mm的Q345B~ 板，滾道采用
鑄造的ZG310—570或ZG35，通常寬度為80 mm、最薄處厚
度為50 mm。因滾道與攪拌筒后錐兩種材料的含碳量相
差較大，在組焊時容易出現焊接裂紋。
(2)焊后沒有及時采取消除應力的措施，導致使用
壽命縮短。焊接后焊縫本身就存在缺陷，如果不采取措施
消除內應力．使用時焊縫開裂的問題就會很快顯現。
(3)攪拌筒承載時應力變化復雜，會加速焊縫開裂。
攪拌車在使用過程中，由于攪拌筒內混凝土的重量，以及
車輛在復雜路面上行駛引起的顛簸使其產生復雜受力，
引起攪拌筒旋轉抖動，受力不均勻，加速焊縫開裂。
(4)滾道截面的徑向高度(即內外半徑差)尺寸小、
撓度小，加上攪拌筒的剛度低，在使用過程中易產生彈性
變形，這時攪拌筒與滾道會承受連續的交變應力，導致焊
縫開裂
(5)滾道與攪拌筒厚度相差太大，焊接工藝不恰當，
也會導致焊縫開裂。
2．2 滾輪轉不動、強行轉動時發生異響
正常情況下，托輪滾輪在滾道的帶動下作均勻轉動，
當發生異常時滾輪轉不動，滾道在滾輪上產生滑動摩擦，
從而產生異響．其原因分析如下。
(1)滾輪位于攪拌筒的進出料口下方，混凝土砂、石、
水泥極易沿滾輪的端蓋與軸間的間隙進入滾輪體內，導致
該裝置內的軸和軸承損壞。
(2)沒有對攪拌車做正常保養。按保養要求要定期
對托輪加注潤滑油脂，保證托輪有效潤滑，否則會影Ⅱ向滾
輪轉動
2．3 滾輪和滾道表面起皮或劃傷、出現溝槽
滾道與滾輪這對“運動副”的理想狀態是：在使用～
周左右時間里．摩擦表面形成光亮表面，由于冷作硬化效
Equipment Manageme
設
nt M
管
ain
理
tena
＆
nce
維
Te
修
chn
技
&amp;amp; olo gy R●1M●■■-CM■■■
果，其表面硬度應大于HB230。但由于對攪拌車使用操作
的不規范，加之制造過程留下的缺陷，使得滾道與滾輪這
對“運動副”運動過程中總是達不到理想的狀態．會出現
表面起皮或劃傷、或出現溝槽。具體分析如下。
(1)使用初期未按使用說明書要求涂抹耐磨潤滑油
脂，導致滾道與滾輪滑動摩擦，產生拉傷。此后，若再不采
取補救措施．繼續使用就會產生溝槽
(2)由于焊接時工裝有缺陷，造成攪拌筒和滾道焊
接不同心．在滾輪上轉動時產生軸向擺動，導致摩擦面拉
傷．當擺動偏差大時還會發出“咚咚”聲。
(3)滾道與滾輪的硬度匹配不合適，無論哪一個先
磨損，都會對滾道與滾輪運動副產生影響。
3 改善措施
3．1 攪拌簡與滾道焊縫開裂的改善措施
3．1．1 改進材料及制造工藝
(1)一般來說，鋼材含碳量越低其焊接性越好。滾道
原來采用的鑄鋼屬中碳鋼。中碳鋼雖具有較高的強度、塑
性和韌性，但因其含碳量較高，焊接性差，焊接后易出現
焊接冷裂紋．當時不易察覺，用戶使用后有可能出現延遲
焊接裂紋【3l。而滾道材料采用Q345B低碳合金結構鋼時，
由于Q345B的含碳量較低，具有良好的焊接性能，與攪拌
筒為相同材質．配焊性好。
(2)鑄件是液態金屬在型腔里凝固形成的零件，不
可避免存在偏析、縮孔、砂眼、疏松等鑄造缺陷，加之鑄件
本身的綜合機械性能較低，無法滿足大方量攪拌車的要
求[4]。鍛件是把鋼鐵加熱到奧氏體狀態下，利用模具將其
鍛打成形的零件．不僅杜絕了氣孔、疏松等缺陷，而且鍛
造是塑性變形過程，能夠改變金屬材料的內部組織，提高
其塑性、韌性等綜合性能。攪拌筒上滾道為關鍵零件，焊
接在攪拌筒上后． 一旦發生質量問題，不容易維修或更
換 基于上述原因，將滾道的制造工藝由鑄造改為鍛造
更為合理
3．1．2 改進滾道的結構
滾道內錐面理論上與攪拌筒后錐外表面應該是完全
貼合焊接．但現實中攪拌筒在成型過程中因厚度薄、直徑
大．失圓現象不可避免，滾道與滾筒在組焊時貼合往往不
盡人意。有時采用人為外力強制貼合而焊接，也存在著內
預應力的隱患；再者因?yàn)閿嚢柰埠蜐L道厚度相差很大，截
面突變處會產生相當大的應力集中。如果將滾道結構改
為圖2(b)所示，在滾道雙側加TU形坡口，雖然減少了攪
拌筒錐面與滾道的接觸面積，但能使攪拌筒錐面外表面
與滾道內表面的貼合更緊密，有利于提高其焊接質量|5_。
RM CM 。 。?
(a)改善前 (b)改善后
圖2 攪拌筒滾道結構改善前后對比
3．1．3 滾道結構尺寸系列化
不同方量攪拌車滾道尺寸不同，但結構可相近。滾道
截面尺寸應呈系列變化． 尤其是徑向高度應隨方量的增
大而增大． 否則會因徑向撓度不足而影響攪拌筒的整體
強度。而軸向尺寸(即寬度)大小與滾道的疲勞強度有關，
一般變化不需要很大。
3．1．4 攪拌筒與滾道焊縫開裂的修補
(1)清理開裂待焊部位的鐵銹、油漆、油污等，打磨
待焊區域，直至露出金屬光澤，將滾道與滾筒后錐開裂側
的焊縫打磨平整。
(2)按加強環寬度打磨平滾筒后錐上的縱焊縫，將加
強環長邊修割成45。坡口，短邊修割成30。坡口．每?jī)蓚€(gè)加
強環對接焊縫與滾筒后錐的縱焊縫須間隔200 mm以上。
(3)使用氣體保護焊絲ER50—6qo1．2GB81 10進行焊接，
焊接部位及周邊母材預熱至100℃～150℃ ，焊接層溫度大
于150(℃，電流為120～150 A，電弧電壓為18-22 V。
(4)焊接時盡可能保持較大熔深，同時趁焊縫呈紅
熱狀態時邊焊接邊錘擊。焊完后還應加熱至1 500 oC～
2 000 oC，并保溫10 min，然后緩冷，以消除應力(補焊示意
圖見圖3)。
加強環1滾道加強環11
圖3 補焊 恿圖
3．2 托輪異響、起皮、表面溝槽的改善措施
(1)滾輪的兩端采用帶骨架油封的密封結構密封，
并加密封罩
(2)規范滾輪裝配過程中的調試工序，防止托輪運
轉不靈活。托輪是承重部件，按8 m3的運輸車計算 前臺
和托輪要承受約19．6 t的重量，再加上攪拌筒自重，所以托
輪旋轉的靈活性非常重要。增加托輪裝配后的調試工序，
有利于及時發現問題并解決。
(3)強化滾道和托輪的硬度檢查，保證運動副硬度
合理匹配。混凝土攪拌運輸車的工作離不開攪拌筒的旋
轉，而且滾道和托輪時常處于運動狀態，因此，其表面要
有一定硬度。Q345B的含碳量較低，正火后其硬度合理范
圍是HB140～170，因攪拌筒上滾道旋轉1圈，托輪滾輪約
96
旋轉8圈，所以滾輪的硬度要比滾道的硬度稍高一些，～
般為HB180～210。
(4)改進副車架和攪拌筒的焊接工藝，減少裝配偏
差。攪拌筒橫臥在副車架的前后臺上，理論上講副車架的
中心和攪拌筒的中心應在同一個豎直平面內，但在現實生
產中，副車架在焊接過程中變形較大，前后臺中心線之間
易出現偏差。攪拌筒后錐在轉圓過程中的失圓會導致攪拌
筒前端封頭中心和滾道中心出現偏差?？傃b配時累計偏差
將造成滾道轉動的不平穩，產生抖動、異響，損壞運動副。
(5)對駕駛員進行培訓，嚴格設備保養的操作規程。
混凝土攪拌運輸車，由于裝重較大．?dāng)嚢柰膊豢杀苊鈺?huì)出
現一定的變形和向前小幅偏移的情況， 導致滾道和托輪
在運輸途中出現偏移， 造成滾輪和托輪的相對運動不一
致。攪拌筒轉動不平穩，會產生抖動、表面滑動的現象，容
易在滾道路表面產生劃痕及拉傷． 同時造成托輪不均勻
磨損，異響．所以要求駕駛員按操作規程進行保養．延長
運動副的使用壽命。
4 結語
通過對滾道和托輪經常出現的如攪拌筒與滾道焊縫
開裂、滾輪轉不動強行轉動時發生異Ⅱ向、滾輪和滾道表面
起皮、出現溝槽等問題進行分析．提出了采取改變滾道材
料為Q345B的低碳合金結構鋼、制造工藝由鑄造改為鍛
造、改進滾道的結構、滾輪兩端采用帶骨架油封的密封結
構形式并增加密封罩、加強對駕駛員進行培訓等一系列
措施進行處理。實踐證明，這些方法能改善滾道和托輪的
工作狀況，延長滾道和滾輪“運動副”使用壽命，從而提高
混凝土攪拌運輸車的質量，對提高商品混凝土生產效率
和安全作業具有重要意義。
參考文獻：
[1] 胡素云，王窈惠，宋友發 混凝土攪拌運輸車行駛穩定性分析[J]．
筑路機械與施工機械化，2010，27(1i)：78—81．
[2]符建章．混凝土攪拌運輸車滾道使用中常見問題的分析[_I]．專用
汽車，2010(11)：64—65
[3]孫萍，王仲玨ZG310—570鑄鋼與45鋼異種材料的焊接[J]．電
焊機，2006，36(6)：68—69．
[4]黃政_離合器殼體鑄造缺陷分析與改進[J]．中國鑄造裝備與技
術，2011(01)：42—44．
[5] 李清華，崔紀超混凝土攪拌車導軌的改進和修復[J]．金屬加
工：熱加工，2010(16)：64—66．
