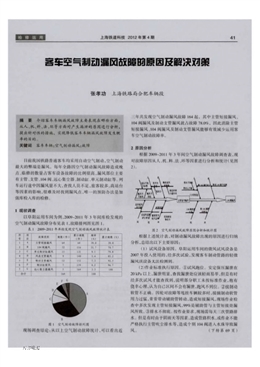

上海鐵道科技2 0 1 2 年第4 期4 1
張孝功上海鐵路局合肥車輛段
摘要介紹客車車輛漏風故障主要表現在哪些方面．
從人、機、料、法、環等方面對產生漏泄的原因進行分析，
提出針對性的措施． 實現降低客車車輛漏風故障發生概
率的目的，
關鍵詞客車車輛；空氣制動漏風；故障
同前我國鐵路普通客車均采用自動空氣制動． 空氣制動
最大的弊端是漏風， 每年全路因空氣制動漏風故障造成晚
點、臨修的數量占客車設備故障的比例很高． 漏風部位主要
有主管、支管、10 4 閥、遠心集塵器、制動缸、單元制動缸等。列
車運行途中因漏風量不大， 查找人員不足， 旅客較多， 高站臺
等因素的影響， 很難及時找到漏風點， 唯一的預防辦法是加
強庫檢入庫的檢修。
1 現狀調查
以阜陽運用車間為例， 2 0 0 9 ～ 2 0 1 1 年3 年問庫檢發現的
空氣制動漏風故障分市見表l ， 故障排列罔見圖I 。
表I 2 0 0 9 ～ 2 0 1 1 年庫檢發現空氣制動漏風故障統計表
┏
━
━
━
━
━
┳
━
┳
━
━
━
┃
序
項
I 【計顫鼓
┃
囊率
┃
號
┃
目
故障類別
囊敷( 件)
┃
累計瓤鼓( x )
┃
┃
( 件)
┃
( ％)
┃
━
━
━
━
╋
━
━
━
━
━
━
━
l
^
主蕾矩接蔫風
6 4
┃
6 4
3 9 ． 0
3 9 ． 0
┃
━
╋
━
━
━
━
━
━
╋
━
┫
2
B
1 0 4 闡疆風
┃
5 2
1 1 6
3 1 ． 7
7 o．7
┃
╋
╋
━
━
━
━
━
━
━
━
┫
3
C
單元制動缸霜風
1 5
1 3 1
9 ． 1
7 9 ． 8
┃
╋
╋
━
━
━
╋
━
╋
━
╋
━
┫
4
┃
D
風表支警疆風
9
1 4 0
5 ． 4
8 5 ． 2
┃
╋
━
━
╋
━
╋
━
╋
━
╋
━
┫
5
┃
E
1l j 動支蕾嗣風
1 2
1 5 2
7 ． 3
9 2 ． 5
┣
━
━
━
━
━
━
━
━
╋
━
━
━
┫
6
F
制葫缸竄風
7
l 5 9
4 ． 2
9 6 ． 7
━
━
━
━
━
━
━
━
━
━
━
7
G
遠心集塵器蔫風
5
1 6 4
3 ． 3
┃
1 0 0
━
━
━
━
━
━
━
━
━
━
━
━
合計
1 6 4
┃
l 0 0
┃
━
━
━
━
━
━
━
━
━
━
━
━
C
F G
B
圖l 空氣制動故障排列圖
現場調查結論：從以上空氣制動故障統計， 可以看出近
i 年共發現空氣制動漏風故障16 4 起。其中主管短接漏風、
10 4 閥漏風及制動支管漏風就占故障7 8 ． 0 ％ ． 因此消除主管
短接漏風、10 4 閥漏風及制動支管漏風能夠有效減少運用客
車空氣制動故障率。
2 原因分析
根據2 0 0 9 ～ 2 0 1 1 年3 年間空氣制動漏風故障調查表． 現
對故障原因從人、機、料、法、環等因素進行分析和統計( 見圖
2 ) 。
圖2 空氣制動漏風故障原因分析和統計圖
根據上述統計表， 對制動漏風故障出現的原因進行歸納
分析， 總結出以下主要原因：
( 1 ) 試風設備原因。阜陽運用車間的微風試風設備是
2 0 0 7 年投入使用的， 經多次試驗， 發現客車制動管路的輕微
漏風該設備無法檢測到。
( 2 )作業標準執行原因。①試風跑位。安定保壓漏泄在
2 0 k P a 以上， 漏泄明顯． 查找漏泄處應該輕而易舉， 但是有時
經多次試風才能查找到． 說明部分職丁未按標準作業， 抱有
僥幸心理， 認為自己區間不會有漏泄。跑風不到位。②接制動
軟管不正確。因輪對故障等甩掛車輛較多時， 接摘制動軟管
用力過猛， 常常帶動輔助管轉動， 造成短接漏風． 現場作業檢
查中多次發現主管短接漏風． 9 9 ％ 是輔助管與主管短接處漏
風所致。③排水不徹底。按作業要求， 現場需每天i 次管路排
水。但是有時由于陰雨天等因素． 造成管路積水，或作業不能
嚴格執行主管吹塵排水等． 造成個別10 4 閥進入水珠導致漏
風。( 下轉第6 9 頁)
萬方數據
橋墩橫向剛度不足加固技術研究
位于承臺底以下1．55 m處，可見由于墩身剛度的加大其轉動
中心明顯提升(如圖4所示)，但樁基剛度還略顯不足，需對
樁基進行加固。
基礎加固方式：樁基礎增加2根直徑1．0 m鉆孔灌注樁，
新老承臺采用牽釘及 28 mm預應：勻錨桿對拉連接。
基礎加固后實測#158墩墩頂橫向最大振幅由0．364 mm
減小到0．166 mm，表明未經加固的基礎橫向剛度明顯不足，
需在墩身加固的同時對基礎進行加固，從而更加有效地提高
橋墩整體橫向剛度。
4結論
(1)通過以上實例可以看出，增加墩身截面慣性矩提高
橋墩橫向剛度，是簡單有效的減小墩頂橫向振幅的方法。
(2)樁柱式輕型墩雖然有諸多優點，但現階段在提速后
均存在橫向剛度不足、橫向振幅超限的嚴重缺陷，建議此類
結構在特殊條件下需經過謹慎設計后方可采用，無特殊困
難，此類結構不再采用。
(3)樁基礎的重新認識：樁基礎具有較強的豎向承載
力，但在水平荷載作用下，樁身微小的傾角即能引起墩頂較
大的位移，從而導致墩頂橫向振幅超限，因此在設計中應充
分考慮樁基礎水平方向承載能力及其抗變形能力。
(4)橫向振幅超限的橋墩在強度檢算時，均能滿足設計
規范要求，但均不滿足列車安全運營性能指標。所以橋梁設
計理念應從靜力強度控制為主轉變?yōu)殪o力強度和動力剛度
控制并重。
(5)橋墩設計橫向位移控制和列車運行下橫向振動問
題，在靜力學中包括樁一土一基礎一結構以及復雜約束等問題；
在動力學中包括車橋橫向耦合振動問題，所以需進行系統性
研究，在鐵路規范制定及新線建設時應充分考慮，并預留一
定的安全儲備，以適應鐵路的長遠發展。
責任編輯：宋飛
來稿時間：2012—8—29
(上接第41頁)
3解決措施
(1)5 min保壓試驗時，當減壓量一定，待試驗曲線穩定
后，關閉頭部車輛折角塞門，這樣列車即使微小的漏泄量也
能檢測到?；蛘邔囬g的微控試風設備進行改造。
(2)加強職工業務培訓。組織職工對列車制動機試驗標
準和試驗方法進一步培訓。
(3)加強客車的試風跑位。全面試風嚴格執行“四到位”
制度，即一跑到位，二聽到位，三看到位，四測量行程到位。
(4)加強主支管檢查，杜絕接摘制動軟管用力過猛現象。
一是每月對主管卡子螺母、輔助管卡子螺母進行一次專項檢
查，消除螺母松動現象。二是更換制動軟管、折角塞門，調整
制動軟管角度不正時，一律用兩把管鉗，一把專門用來固定
防止輔助管轉動造成與主管接頭處短接漏風。
(5)加強現場管路的排水。一是嚴格每天三次現場管路
的排水，每次排水不少于1 h，陰雨天排水時間還需適當延
長，并同步做好壓風機儲風缸的排水，每次時間不少于10 min。
二是列車作業試風前進行主管吹塵5 min，由尾部組長控制
時間，并不定期抽查。
(6)按規定安定保壓是1 rain漏泄量不大于20 kPa，進一
步提高標準，規定安定保壓5 min漏泄量不大于10 kPa，超過
標準，必須找出原因并處理。
通過上述舉措，逐步減少運用客車制動漏泄故障發生的
概率。
責任編輯：王華
來稿日期：2012—08—29
