2）設斷繩保護裝置。目的是防止吊籠運行中鋼絲繩破斷或由別的原因造成的吊籠墜落，結構原理如圖2所示。在正常工作狀態下，由于吊籠的自重，連桿3拉緊牽扯引鋼絲索5使銷杠7被拉到套筒8內，彈簧6處于被壓縮狀態，吊籠上下正常運行。當鋼絲繩1破斷后，滑輪2在自重和彈簧6合力作用下下落，銷杠7在彈力作用下瞬間彈出卡在兩端支架予設的腹桿上，吊籠被銷杠托住，停止墜落。兩端腹桿可間隔0.5m設置一道，并與吊籠軌道連在一起，保證它的強度可靠。

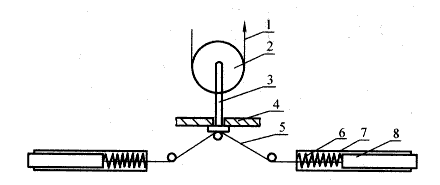

　　圖2 斷繩保護裝置

　　1.鋼絲繩 2.滑輪 3.連接桿 4.吊籠

　　5.牽引繩 6.彈簧 7.銷杠 8.套筒

　　3）安裝手動防墜落裝置。吊籠停層后，工人在吊籠內裝卸物品時，吊籠承受載荷最大，并產生晃動沖擊力，易導致鋼絲繩破斷、制動器失靈及別的部件損壞，造成吊籠墜落。為了增加保險系數，建議加設一道手動停層防墜落裝置（見圖3）。該裝置安裝到吊籠頂部內側，轉臂4通過鉸支點5固定的吊籠頂部。拉桿3一端與轉臂4鉸接，另一端與銷杠2鉸接，圖示位置吊籠處于運行狀態。當?shù)趸\停層后，裝卸貨物時，將手柄6順時針搬動，轉臂4帶動拉桿3推動銷杠2套筒1外伸，卡在支架腹桿上，托住吊籠，起防墜落作用。為了防止操作人員失誤，忘記抽回銷杠，另設置觸碰開關7。當銷杠外伸時，觸動開關7斷開動力只有抽回銷杠，開關復位，接通電源，升降機才能運行，以防止誤操作拉斷鋼絲繩或損壞設備部件。

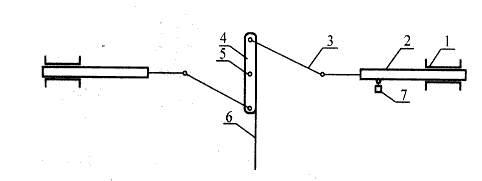

　　圖3 搬運停層防墜落裝置

　　1.套筒 2.銷杠 3.拉桿 4.轉臂

　　5.鉸支點 6.手柄 7.聯鎖開關
