蒸汽滅火系統可分為固定式蒸汽滅火系統和半固定式滅火系統兩類。

1． 固定式蒸汽滅火系統

固定式蒸汽滅火系統，一般由蒸汽源、輸汽管道、篩孔噴汽管（蒸汽幕）等組成，如圖1所示。

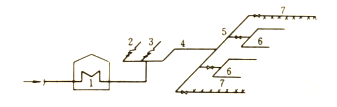

圖1 固定式蒸汽滅火系統

1— 蒸汽鍋爐房；2—生活蒸汽管線；3—生產蒸汽管線；4—輸氣干管；5—配氣支管；6—配氣管；7—蒸汽幕

在企業的下列部位適宜設置固定式蒸汽滅火系統或固定式篩孔管：

（1） 加熱爐的爐膛及輸送腐蝕性介質或帶堵頭的回彎頭箱內；

（2） 室內空間小于500m＜sup＞3＜/sup＞的封閉式甲、乙、丙類可燃液體泵房或甲類氣體壓縮機房內沿一側墻壁高出地面150~200mm處。

2． 半固定式蒸汽滅火系統

半固式蒸汽滅火系統，一般由蒸汽源、輸汽干管、支管、接口短管（接頭）及蒸汽噴槍等組成，如圖2和圖3所示。

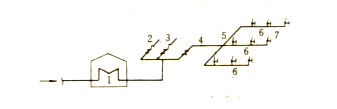

圖2 半固定式蒸汽滅火系統

1— 蒸汽鍋爐房；2—生活蒸汽管線；3—生產蒸汽管線；4—輸氣干管；5—配汽支管；6—配汽管；7—接口短管（接蒸汽噴槍）

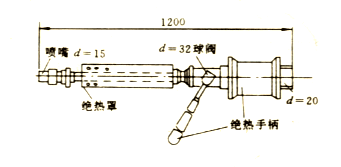

圖3 蒸汽噴槍構造

在石油化工企業的下列部位適宜設置半固定式蒸汽滅火系統或半固定式接頭：

（1） 室內空間小于500m＜sup＞3＜/sup＞的封閉式甲、乙、丙類液體泵房或甲類氣體壓縮機房內的另一側墻壁處及其他甲、乙、丙類液體泵房或可燃氣體壓縮機房內；

（2） 甲、乙、丙類液體設備區附近及操作溫度等于或高于自燃點的氣體或液體設備附近；

（3） 甲、乙、丙類液體設備的多層框架或塔類聯合平臺的每層或隔一層處；

（4） 加熱爐附近的“蒸汽分配管”至少應預留兩個半固定式接頭。
