一、   技術交底范圍

       K136+300—+770段路塹C25鋼筋混凝土矩形排水溝。

K136+300—+770段路塹邊溝采用C25鋼筋混凝土矩形溝排水，矩形溝流水斷面高80cm，寬60cm，墻身和溝底混凝土厚度20cm，溝底排水坡度與路基縱向坡度一致，施工時以路基斷面標注標高及測量數據為準，矩形溝與基床表層間采用透水無紡布包裹砂礫石填塞，寬度15cm，側溝內墻泄水孔采用Φ5cmPVC管，縱向間距1m，高度位于基床表層底；矩形溝外側2m寬平臺采用M7.5漿砌片石鋪砌，厚0.3m。

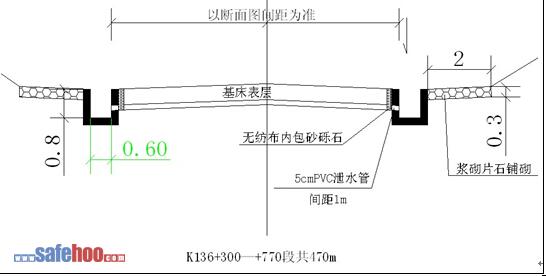

橫斷面示意圖見圖1



       1.基槽開挖

       1.1測量放線：

       ①技術人員根據路基斷面放出每條矩形溝起點中樁、折點中樁、終點中樁和中間每隔10米加密水溝中線樁。

②為了便于施工，根據中樁現場將開挖邊線撒上白灰，開挖基槽時，排水溝外側機械開挖至邊線留10cm，然后人工修整至設計位置。

1.2標高控制

①每個施工段水溝起止點溝底、溝頂標高及排水坡度均嚴格按照圖紙標注標高進行控制，確保水溝縱向坡度，保證排水通暢。

②水溝開挖時，測量人員及作業人員應嚴格控制標高，嚴禁超挖，一旦超挖必須用打夯機夯實。

③鋼筋綁扎之前必須復核水溝中心線，基底標高?；妆仨毴斯で謇砀蓛?，基底必須平整密實無虛土、土塊、雜物等東西。

環向鋼筋N1采用Φ12鋼筋，縱向間距25cm；縱向鋼筋N2采用Φ8鋼筋。

①鋼筋由加工棚集中加工，鋼筋運至現場需上墊下蓋。

②鋼筋保護層厚度10cm。

③鋼筋搭接接頭連接區段的長度不小于30cm，且同一截面搭接數量要小于鋼筋總數的50%。

④鋼筋的綁扎允許誤差為±20mm。

⑤混凝土保護層允許誤差為+5，-2mm。

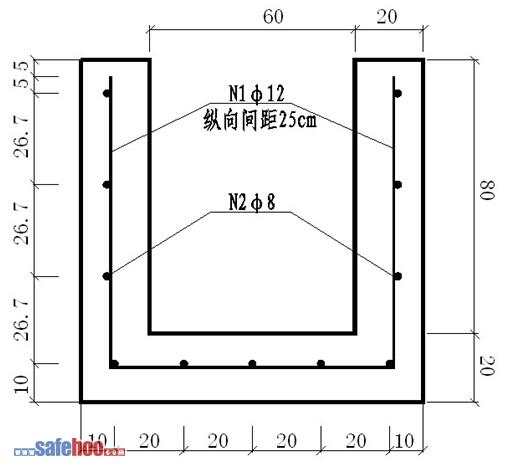

⑥鋼筋綁扎間距見下圖。

排水溝結構形式如下：尺寸均以cm計



13.模板施工

排水溝模板采用鋼模板，模板支撐采用5x10cm扁木及腳手架鋼管。橫向支撐間距為0.4m，在水溝模板底和頂每隔50cm各加一橫向方木，與邊墻模板固定死，用來加固內模板和控制水溝尺寸。外側模板加在模板底和頂各加一根縱向鋼管以固定模板縱向線性，并在模板底每1m加一根橫向支撐，模板頂每1m增加1根斜支撐，以固定模板。

混凝土采用C25混凝土，模板加固完成報檢合格后進行混凝土澆注施工。排水溝混凝土施工必須二側對稱分層澆注，每層厚度不宜大于30cm，混凝土振搗間隔距離不宜大于30cm?；炷琳駬v必須充分，盡量減少拆模后表面蜂窩麻面現象。混凝土初凝后用土工布覆蓋灑水養護。

待混凝土強度達到2.5MPa后方可進行拆模。拆模時注意混凝土結構物棱角的保護，防止破壞棱角。

5.伸縮縫施工

沿線路方向每隔10m設伸縮縫一道，縫寬0.02m，縫內填塞瀝青痳筋。伸縮縫必須全斷面貫通。

6.泄水孔設置。

兩側側溝溝壁縱向每隔1m設置Φ=50mm泄水孔一處。泄水孔孔底標高平基床表層底面，為溝頂標高往下60cm。

7、結構外形尺寸允許偏差和檢驗方法

8、安全文明施工

8.1、作業人員休息時，嚴禁坐臥鋼軌、枕木頭、道床邊坡上，上下班必須集體行走路肩以外。

8.2、作業人員橫過線路時必須執行“一停、二看、三通過”制度，嚴禁來車時搶越。所有作業人員嚴禁在線路上接、打手機，確需接打手機時，必須站在線路限界外的安全地點。

8.3、施工人員線上作業時必須按規定穿著防護服，確保人身安全。

8.4、車輛駕駛員和各類機械操作員，必須持證上崗，嚴禁無證操作。嚴禁酒后駕駛車輛和操作機械，車輛嚴禁超載、超高、超速駕駛，禁止使用帶病的車輛、機械和超負荷運轉。設專人對機械設備、各種車輛定期檢查、維修和保養，對查出的隱患要及時進行處理，并制定防范措施，防止發生機械傷害事故。機械設備運轉部位必須有防護裝置。

8.5、用電人員各自保護好設備的負荷線、地線和開關，發現問題及時找電工解決，嚴禁非專業人員亂動電器設備。配電系統采用分級配電。配電箱、開關箱必須懸掛警示牌并加鎖，并加裝漏電保護器。

8.6、施工人員必須嚴格服從施工負責人及現場施工員的工作安排，嚴禁在聯絡員或防護員不在場的情況下擅自上線作業一經發現嚴肅處理。

8.7、工地準備好簽到本、交接班記錄本，施工期間要求防護員、施工員、施工技術員及施工配合單位及時辦理交接班簽認。

8.8、在既有線旁施工，當列車到達施工地點前10分鐘，應停止施工。機械設備工具等應撤離，施工機械、物料堆碼應牢固，施工人員避讓。

8.9、凡影響行車的施工地點應設置安全防護標志，在區間施工時應在兩端車站設駐站聯絡員，施工現場設工地防護員。
