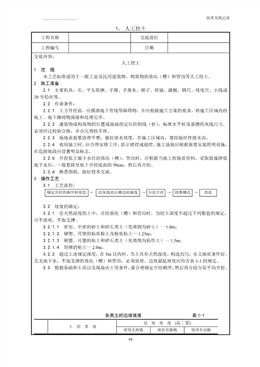

技術交底記錄
1、
66
人工挖土
工程名稱交底部位
工程編號 日期
交底內容：
人工挖土
1 范圍
本工藝標準適用于一般工業及民用建筑物、構筑物的基坑（槽）和管溝等人工挖土。
2 施工準備
2.1 主要機具：尖、平頭鐵鍬、手錘、手推車、梯子、鐵鎬、撬棍、鋼尺、坡度尺、小線或
20 號鉛絲等。
2.2 作業條件：
2.2.1 土方開挖前，應摸清地下管線等障礙物，并應根據施工方案的要求，將施工區域內的
地上、地下障礙物清除和處理完畢。
2.2.2 建筑物或構筑物的位置或場地的定位控制線（樁），標準水平樁及基槽的灰線尺寸，
必須經過檢驗合格，并辦完預檢手續。
2.2.3 場地表面要清理平整，做好排水坡度，在施工區域內，要挖臨時性排水溝。
2.2.4 夜間施工時，應合理安排工序，防止錯挖或超挖。施工場地應根據需要安裝照明設施，
在危險地段應設置明顯標志。
2.2.5 開挖低于地下水位的基坑（槽）、管溝時，應根據當?shù)毓こ痰刭|(zhì)資料，采取措施降低
地下水位，一般要降至低于開挖底面的50cm，然后再開挖。
2.2.6 熟悉圖紙，做好技術交底。
3 操作工藝
3.1 工藝流程：
確定開挖的順序和坡度→ 沿灰線切出槽邊輪廓線→ 分層開挖→ 修整槽邊→ 清底
3.2 坡度的確定：
3.2.1 在天然濕度的土中，開挖基坑（槽）和管溝時，當挖土深度不超過下列數值的規定，
可不放坡，不加支撐。
密實、中密的砂土和碎石類土（充填物為砂土）一1.0m；
硬塑、可塑的粘質粉土及粉質粘土一1.25m
3.2.1.1
3.2.1.2 ；
3.2.1.3 硬塑、可塑的粘土和碎石類土（充填物為粘性土）一1.5m；
3.2.1.4 堅硬的粘土一 2.0m。
3.2.2 超過上述規定深度，在5m 以內時，當土具有天然濕度，構造均勻，水文地質條件好，
且無地下水，不加支撐的基坑（槽）和管溝，必須放坡。邊坡最陡坡度應符合表1-1 的規定。
3.3 根據基礎和土質以及現場出土等條件，要合理確定開挖順序，然后再分段分層平均開挖。
各類土的邊坡坡度表1-1
邊坡坡度(高∶寬)
坡頂無荷載 坡質有靜載 坡頂有動載
土 的 類 別
技術交底記錄
67
工程名稱交底部位
工程編號 日期
1 中密的砂土 1∶1.00 1∶1.25 1∶1.50
2 中密的碎石類土 (充填物為砂土) 1∶0.75 1∶1.00 1∶1.25
3 硬塑的輕亞粘土 1∶0.67 1∶0.75 1∶1.00
4 中密的碎石類土 (充填物為粘性土) 1∶0.50 1∶0.67 1∶0.75
5 硬塑的亞粘土、粘土 1∶0.33 1∶0.50 1∶0.67
6 老黃土 1∶0.10 1∶0.25 1∶0.33
7 軟土 (經井點降水后) 1∶1.00 — —
3.3.1 開挖各種淺基礎，如不放坡時，應先沿灰線直邊切出槽邊的輪廓線。
3.3.2 開挖各種槽坑：
3.3.2.1 淺條形基礎。一般粘性土可自上而下分層開挖，每層深度以 60cm 為宜，從開挖端
都逆向倒退按踏步型挖掘。碎石類土先用鎬翻松，正向挖掘，每層深度，視翻土厚度而定，每層
應清底和出土，然后逐步挖掘。
3.3.2.2 淺管溝。與淺的條形基礎開挖基本相同，僅溝幫不切直修平。標高按龍門板上平往
下返出溝底尺寸，當挖土接近設計標高時，再從兩端龍門板下面的溝底標高上返50cm 為基準點，
拉小線用尺檢查溝底標高，最后修整溝底。
3.3.2.3 開挖放坡的坑（槽）和管溝時，應先按施工方案規定的坡度，粗略開挖，再分層按
坡度要求做出坡度線，每隔3rn 左右做出一條，以此線為準進行鏟坡。深管溝挖土?xí)r，應在溝幫中
間留出寬度80cm 左右的倒土臺。
3.3.2.4 開挖大面積線基坑時，沿坑三面同時開挖，挖出的土方裝入手推車或翻斗車，由未
開挖的一面運至棄土地點。
3.4 開挖基坑（槽）或管溝，當接近地下水位時，應先完成標高最低處的挖方，以便在該處
集中排水。開挖后，在挖到距槽底50cm 以內時，測量放線人員應配合抄出距槽底50cm 平線；自
每條槽端部20cm 處每隔2～3m，在槽幫上釘水平標高小木橛。在挖至接近槽底標高時，用尺或事
先量好的50cm 標準尺桿，隨時以小木橛上平，校核槽底標高。最后由兩端軸線（中心線）引樁拉
通線，檢查距槽邊尺寸，確定槽寬標準，據此修整槽幫，最后清除槽底土方，修底鏟平。
3.5 基坑（槽）管溝的直立幫和坡度，在開挖過程和敞露期間應防止塌方，必要時應加以保
護。
在開挖槽邊棄土?xí)r，應保證邊坡和直立幫的穩定。當土質良好時，拋于槽邊的土方（或材料）
應距槽（溝）邊緣0.8m 以外，高度不宜超過l.5m。在柱基周圍、墻基或圍墻一側，不得堆土過高。
3.6 開挖基坑（槽）的土方，在場地有條件堆放時，一定留足回填需用的好土，多余的土方
應一次運至棄土處，避免二次搬運。
3.7 土方開挖一般不宜在雨季進行。否則工作面不宜過大。應分段、逐片的分期完成。
雨季開挖基坑（槽）或管溝時，應注意邊坡穩定。必要時可適當放緩邊坡或設置支撐。同時
應在坑（槽）外側圍以土堤或開挖水溝，防止地面水流入。施工時，應加強對邊坡、支撐、土堤等
的檢查。
3.8 土方開挖不宜在冬期施工。如必須在冬期施工時，其施工方法應按冬施方案進行。
采用防止凍結法開挖土方時，可在凍結前用保溫材料覆蓋或?qū)⒈韺油练宜?，其翻耕深?
應根據當?shù)貧夂驐l件確定，一般不小于0.3m。
開挖基坑（槽）或管溝時，必須防止基礎下的基土遭受凍結。如基坑（槽）開挖完畢后，有較
長的停歇時間，應在基底標高以上預留適當厚度的松土，或用其他保溫材料覆蓋，地基不得受凍。
如遇開挖土方引起鄰近建筑物（構筑物）的地基和基礎暴露時，應采用防凍措施，以防產生凍結
技術交底記錄
68
工程名稱交底部位
工程編號 日期
破壞。
4 質量標準
4.1 保證項目：
4.1.1 柱基、基坑、基槽和管溝基底的土質必須符合設計要求，并嚴禁擾動。
4.2 允許偏差項目，見表 1-2。
基坑、管溝外形尺寸允許偏差值表1-2
項次 項 目 允許偏差 (mm) 檢 驗 方 法
1
2
3
+0 -50
-0
標高
長度、寬度
邊坡偏陡不允許
用水準儀檢查
用經緯儀、拉線和尺量檢查
觀察或用坡度尺檢查
5 成品保護
5.1 對定位標準樁、軸線引樁、標準水準點、龍門板等，挖運土?xí)r不得碰撞，也不得坐在龍
門板上休息。并應經常測量和校核其平面位置、水平標高和邊坡坡度是否符合設計要求。定位標
準樁和標準水準點，也應定期復測檢查是否正確。
5.2 土方開挖時，應防止鄰近已有建筑物或構筑物、道路、管線等發生下沉或變形。必要時，
與設計單位或建設單位協商采取防護措施，并在施工中進行沉降和位移觀測。
5.3 施工中如發現有文物或古墓等，應妥善保護，并應立即報請當?shù)赜嘘P(guān)部門處理后，方可
繼續施工。如發現有測量用的永久性標樁或地質、地震部門設置的長期觀測點等，應加以保護。
在敷設地上或地下管道、電纜的地段進行土方施工時，應事先取得有關管理部門的書面同意，施
工中應采取措施，以防損壞管線。
6 應注意的質量問題
6.1 基底超挖：開挖基坑（槽）或管溝均不得超過基底標高。如個別地方超挖時，其處理方
法應取得設計單位的同意，不得私自處理。
6.2 軟土地區樁基挖土應防止樁基位移：在密集群樁上開挖基坑時，應在打樁完成后，間隔
一段時間，再對稱挖土；在密集樁附近開挖基坑（槽）時，應事先確定防樁基位移的措施。
6.3 基底未保護：基坑（槽）開挖后應盡量減少對基上的擾動。如基礎不能及時施工時，可
在基底標高以上留出0.3m 厚土層，待做基礎時再挖掉。
6.4 施工順序不合理；土方開挖宜先從低處進行，分層分段依次開挖，形成一定坡度，以利
排水。
6.5 開挖尺寸不足：基坑（槽）或管溝底部的開挖寬度，除結構寬度外，應根據施工需要增
加工作面寬度。如排水設施、支撐結構所需的寬度，在開挖前均應考慮。
6.6
7
基坑（槽）或管溝邊坡不直不平，基底不平：應加強檢查，隨挖隨修，并要認真驗收。
質量記錄
本工藝標準應具備以下質量記錄：
7.1
7.2
工程地質勘察報告。
工程定位測量記錄。
技術負責人： 交底人： 接交人：
