鋼筋混凝土預制樁打樁施工質量技術交底

		點 擊數：	更新時間： 2025年09月12日
下載地址：點擊這里	文件大小： 541.19 KB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：541.19 KB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：泥漿護壁回轉鉆孔灌注樁施工質量技術交底

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

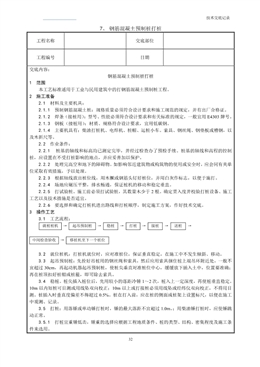

技術交底記錄
7、
32
鋼筋混凝土預制樁打樁
工程名稱交底部位
工程編號 日期
交底內容：
鋼筋混凝土預制樁打樁
1 范圍
本工藝標準適用于工業與民用建筑中的打鋼筋混凝土預制樁工程。
2 施工準備
2.1 材料及主要機具：
2.1.1 預制鋼筋混凝土樁：規格質量必須符合設計要求和施工規范的規定，并有出廠合格證。
2.1.2 焊條（接樁用）：型號、性能必須符合設計要求和有關標準的規定，一般宜用E4303 牌號。
2.1.3 鋼板（接樁用）：材質、規格符合設計要求，宜用低碳鋼。
2.1.4 主要機具有：柴油打樁機、電焊機、樁帽、運樁小車。索具、鋼絲繩、鋼墊板或槽鋼，以
及木折尺等。
2.2 作業條件：
2.2.1 樁基的軸線和標高均已測定完畢，并經過檢查辦了預檢手續。樁基的軸線和高程的控制
樁，應設置在不受打樁影響的地點，并應妥善加以保護。
2.2.2 處理完高空和地下的障礙物。如影響鄰近建筑物或構筑物的使用或安全時，應會同有關單
位采取有效措施，予以處理。
2.2.3 根據軸線放出樁位線，用木橛或鋼筋頭釘好樁位，并用白灰作標志，以便于施打。
2.2.4 場地應碾壓平整，排水暢通，保證樁機的移動和穩定垂直。
2.2.5 打試驗樁。施工前必須打試驗樁，其數量木少于2 根。確定貫入度并校驗打樁設備、施工
工藝以及技術措施是否適宜。
2.2.6 要選擇和確定打樁機進出路線和打樁順序，制定施工方案，作好技術交底。
3 操作工藝
3.1 工藝流程：
就樁樁機→ 起吊預制樁→ 穩樁→ 打樁→ 接樁→ 送樁→
中間檢查驗收 → 移樁機至下一個樁位
3.2 就位樁機：打樁機就位時，應對準樁位，保證垂直穩定，在施工中不發生傾斜、移動。
3.3 起吊預制樁：先拴好吊樁用的鋼絲繩和索具，然后應用索具捆住樁上端吊環附近處，一般不
宜超過30cm，再起動機器起吊預制樁，使樁尖垂直對準樁位中心，緩緩放下插入土中，位置要準確；
再在樁頂扣好樁帽或樁箍，即可除去索具。
3.4 穩樁。樁尖插入樁位后，先用較小的落距冷錘1～2 次，樁入上一定深度，再使樁垂直穩定。
10m 以內短樁可目測或用線墜雙向校正；10m 以上或打接樁必須用線墜或經緯儀雙向校正，不得用目
測。樁插入時垂直度偏差不得超過0.5%。樁在打入前，應在樁的側面或樁架上設置標尺，以便在施工
中觀測、記錄。
3.5 打樁：用落錘或單動錘打樁時，錘的最大落距不宜超過1.0m。；用柴油錘打樁時，應使錘跳
動正常。
3.5.1 打樁宜重錘低擊，錘重的選擇應根據工程地質條件、樁的類型、結構、密集程度及施工條
件來選用。
技術交底記錄
3.5.2 打樁順序根據基礎的設計標高，先深后淺；依樁的規格宜先大后小，先長后短。由于樁的
33
密集程度不同，可自中間向兩個心向?qū)ΨQ進行或向四周進行；也可由一側向單一方向進行。
3.6 接樁
3.6.l 在樁長不夠的情況下，采用焊接接樁，其預制樁表面上的預埋件應清潔，上下節之間的間
隙應用鐵片墊實焊牢；焊接時，應采取措施，減少焊縫變形；焊縫應連續焊滿。
3.6.2 接樁時，一般在距地面lm 左右時進行。上下節樁的中心線偏差不得大于10mm，節點折
曲矢高不得大于l‰樁長。
3.6.3 接樁處入土前，應對外露鐵件，再次補刷防腐漆。
3.7 送樁：設計要求送樁時，則送樁的中心線應與樁身吻合一致，才能進行送樁。若樁頂不平，
可用麻袋或厚紙墊平。送樁留下的樁孔應立即回填密實。
3.8 檢查驗收：每根樁打到貫入度要求，樁尖標高進入持力層，接近設計標高時，或打至設計標
高時，應進行中間驗收。在控制時，一般要求最后三次十錘的平均貫入度，不大于規定的數值，或以
樁尖打至設計標高來控制，符合設計要求后，填好施工記錄。如發現樁位與要求相差較大時，應會同
有關單位研究處理。然后移樁機到新樁位。
3.9 打樁過程中，遇見下列情況應暫停，并及時與有關單位研究處理：
3.9.1 貫入度劇變；
3.9.2 樁身突然發生傾斜、位移或有嚴重回彈；
3.9.3 樁項或樁身出現嚴重裂縫或破碎。
3.10 待全部樁打完后，開挖至設計標高，做最后檢查驗收。并將技術資料提交總包。
3.11 冬期在凍土區打樁有困難時，應先將凍土挖除或解凍后進行。
4 質量標準
4.1 保證項目：
4.1.1 鋼筋混凝土預制樁的質量必須符合設計要求和施工規范的規定，并有出廠合格
4.1.2 打樁的標高或貫入度、樁的接頭處理，必須符合設計要求和施工規范的規定。
4.2 允許偏差項目，見表2-5
證。
。
打鋼筋混凝土預制樁允許偏差表2-5
項次 項 目 允許偏差 (mm) 檢驗方法
垂直基礎梁的中心線方向 100
沿基礎梁的中心線方向 150
2 樁數為1～3根或單排樁 100
3 樁數為4～16 根 d/3
邊緣樁 d/3
中間樁 d/2
注：d 為樁的直徑或截面邊長。
5 成品保護
5.1 樁應達到設計強度的70%方可起吊，達到100%才能運輸。
5.2 樁在起吊和搬運時，必須做到吊點符合設計要求，應平穩并不得損壞。
5.3 樁的堆放應符合下列要求：
5.3.1 場地應平整、堅實，不得產生不均勻下沉。
5.3.2 墊木與吊點的位置應相同，并應保持在同一平面內。
5.3.3 同樁號的樁應堆放在一起，而樁尖應向一端。
5.3.4 多層墊木應上下對齊，最下層的墊木應適當加寬。堆放層數一般不宜超過4 層。
5.4 妥善保護好樁基的軸線和標高控制樁。不得由于碰撞和振動而位移。
5.5 打樁時如發現地質資料與提供的數據不符時，應停止施工，并與有關單位共同研究處理。
技術交底記錄
5.6 在鄰近有建筑物或岸邊、斜坡上打樁時，應會同有關單位采取有效的加固措施。施工時應隨
34
時進行觀測，確保避免因打樁振動而發生安全事故。
5.7 打樁完畢進行基坑開挖時，應制定合理的施工順序和技術措施，防止樁的位移和傾斜。
6 應注意的質量問題
6.1 預制樁必須提前定貨加工，打樁時預制樁強度必須達到設計強度的 100%，并應增加養護期
一個月后方準施打。
6.2 樁身斷裂。由于樁身彎曲過大、強度不足及地下有障礙物等原因造成，或樁在堆放、起吊、
運輸過程中產生斷裂，沒有發現而致。應及時檢查。
6.3 樁頂碎裂、由于樁頂強度不夠及鋼筋網片不足、主筋距樁頂面大小，或樁頂不平、施工機具
選擇不當?shù)仍蛩斐?。?yīng)加強施工準備時的檢查。
6.4 樁身傾斜。由于場地不平、打樁機底盤不水平或穩樁不垂直、樁尖在地下遇見硬物等原因所
造成。應嚴格按工藝操作規定執行。
6.5 接樁處拉脫開裂。連接處表面不干凈、連接鐵件不平、焊接質量不符合要求、接樁上下中心
線不在同一條線上等原因所造成。應保證接樁的質量。
7 質量記錄
本工藝標準應具備以下質量記錄：
7.1 鋼筋混凝土預制樁的出廠合格證。
7.2 試樁或試驗記錄。
7.3 補樁平面示意圖。
技術負責人： 交底人： 接交人：
