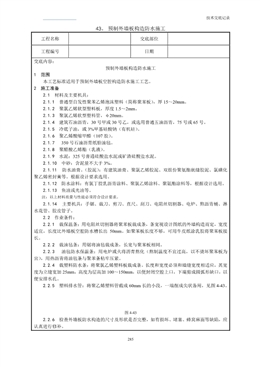

技術交底記錄
43、
285
預制外墻板構造防水施工
工程名稱交底部位
工程編號 日期
交底內容：
預制外墻板構造防水施工
1 范圍
本工藝標準適用于預制外墻板空腔構造防水施工工藝。
2 施工準備
2.1 材料及主要機具：
2.1.1 普通型自發性聚苯乙烯泡沫塑料（簡稱聚苯板），厚15～20mm。
2.1.2 聚氯乙烯軟型塑料板，厚度1.5～2mm。
2.1.3 聚氯乙烯軟型塑料管，φ20mm。
2.1.4 建筑石油瀝青，30 號甲或30 號乙，或選用普通五油瀝青，75 號或65 號。
2.1.5 冷底子油，或3%甲基硅酸鈉（有機硅）。
2.1.6 聚乙烯酸縮甲醛（107 膠）。
2.1.7 350 號石油瀝青紙?zhí)ビ蜌帧?
2.1.8 聚醋酸乙烯酯（乳液）。
2.1.9 水泥：325 號普通硅酸鹽水泥或礦渣硅酸鹽水泥。
2.1.10 中砂：含泥量不大于3%。
2.1.11 防水油膏。（膠泥）：有建筑油膏、聚氯乙烯膠泥、雙組份聚氨酯嵌縫膠泥、氯磺化
聚乙烯密封膏等。根據設計要求選用。
2.1.12 防水涂料：有氯丁膠乳瀝青涂料、聚氯乙烯涂料、聚氨酯涂料等，根據設計選用。
2.1.13 魚油或光油等。
注：以上材料質量與性能必須符合設計要求。
2.1.14 主要機具：手鋸、裁刀、剪刀、直尺、刮刀、電阻絲切割器、電爐、熬瀝青桶、淋
水花管、膠皮管子。
2.2 作業條件：
2.2.1 裁保溫條：用電阻絲切割器將聚苯板裁成條，條寬視設計圖紙的外墻構造而定，寬度
適宜，長度比外墻板空腔防水槽長出50mm。如聚苯板長度不夠，可用牛皮紙涂乳膠將聚苯板接
長。
2.2.2 裁油氈條：用鋸將油氈裁成條，長寬與聚苯板相同。
2.2.3 油氈防水保溫條：用電爐或火將瀝青熬化（熬制溫度不宜過高，以不燙壞聚苯板為
宜），用熱瀝青將油氈條與聚苯條粘牢壓緊。
2.2.4 裁塑料防水條：將聚氯乙烯塑料板裁成條。長度和寬度必須和墻縫寬度相適應，其寬
度為立縫寬加25mm，高度為層高加100～150mm，以便封閉空腔上口，下端剪成圓弧形缺口，以
便安排水孔。
2.2.5 塑料排水管：將聚乙烯塑料管截成60mm 長的小段，一端削成尖狀備用，見圖4-43。
圖4-43
2.2.6 檢查外墻板防水構造的尺寸及形狀是否完整，如有損壞、堵塞、蜂窩麻面等缺陷，應
認真進行修補。
技術交底記錄
286
工程名稱交底部位
工程編號 日期
2.2.7 將外墻板的立槽和空腔刷防水涂料。用冷底于油或3%的甲基硅酸鈉溶液涂料涂刷。
2.2.8 當?shù)叵率覟楝F(xiàn)澆鋼筋混凝土而首層以上為預制外墻板時，首層應按圖紙現制通長整
體混凝土檔水臺，外側做排水坡。應在基礎或地下室圈梁中預留插筋，配縱向鋼筋，支模后澆豆
石混凝土，待混凝土強度達5MPa 后，方準安裝首層外墻板，見圖4-44。
圖4-44
3 操作工藝
3.1 工藝流程：
做立縫防水→ 做平縫防水→ 做十字縫防水→ 其他部位防水→ 淋水試驗
3.2 做立縫防水：
3.2.1 插油氈防水保溫條：當外墻板安裝就位妥當后，立即將鍵槽鋼筋焊接完畢，在外墻節
點（組合柱）鋼筋綁扎前，將油氈防水保溫條嵌插到底，周邊嚴密，不得鼓出崩裂，也不得分段
接插。油氈防水保溫條的寬度應適宜，防止?jié)仓w混凝土?xí)r。堵塞空腔。外墻板垂直縫作法見
圖4-45。
圖4-45
（ａ）縱墻；（ｂ）山墻
3.2.2 插放塑料防水條：插放時要按實際寬度選用合適尺寸的防水條，防止過寬、過窄、脫
槽、卷曲滑脫，如有上述現象應立即更換。防水條的上部與檔水臺交接要嚴密，下部插到排水斜
坡上，以便封閉空腔防水，防止雜物掉入空腔內。施工時防水條必須隨層同步從上往下插入空腔
內，嚴禁從外墻立面向后塞。在嵌插防水條前，要檢查立縫空腔后的油氈防水保溫條是否有破損，
應及時修補；將澆筑組合柱時灑出的灰漿石子等雜物清理干凈，如立縫過窄無法清理時，此縫不
能再做構造防水，應進行處理后用防水油膏嵌實填滿，改做材料防水。塑料防水條本身具有彈性，
便于彎曲嵌插，而且作為勾縫灰漿的底模，所以用砂漿勾縫時，用力不宜過大，以防止防水條脫
槽造成空腔堵塞。
3.3 做平縫防水：
3.3.1 平縫的防水效果主要取決于外墻板的安裝質量。因此，外墻板就位后要達到上下兩板
垂直平整，墊塊高度合適。做好被水、擋水臺的保護，保證平腔完整、平直和暢通。將平腔內塞
入油氈卷后，外面再勾上水泥砂漿。油氈卷作為勾縫砂漿的底模，勾縫時用力要均勻，不宜過大，
防止將油氈推到里面去堵塞空腔。平縫防水做法見圖4-46。
3.3.2 當披水與擋水臺于碰或之間用漏漿堵塞嚴無法剔去時，此種縫應全部?jī)?nèi)填防水油膏
或膠泥，外勾水泥砂漿。當平縫過寬或被水損壞，被水向里錯臺過大時，要在縫內先塞“6”字或
“8”字型油氈卷，外勾水泥砂漿。見圖4-47。
3.4 做十字縫防水：在勾立縫、水平縫砂漿之前將半圓型塑料排水管插入十字縫內，可伸出
墻皮15mm，并向下傾斜。施工前應檢查立縫上端塑料條與擋水臺接觸是否嚴密，高度及卷翻是否
合適，如有縫隙必須用油膏密封。下層塑料條的上端應塞在立墻后側，封嚴上口，上層塑料條下
端插到下層外墻板的排水坡上。十字縫防水做法如圖4-48。
3.5 其他部位的材料防水：
3.5.1 陽臺（包括反槽陽臺、平板陽臺）防水：陽臺的上、下側立縫必須用油膏嵌縫，外勾
技術交底記錄
287
工程名稱交底部位
工程編號 日期
砂漿保護，下縫嵌油膏的長度兩端各不少于30cm，上縫如遇瞎縫時，要剔出20mm×20mm 縫隙，
清理干凈，涂刷冷底子油后，再嵌入油膏，側立縫與上層墻板空腔立縫交接處應通長嵌入油膏，
做好排水坡，留排水管。相鄰兩塊陽臺板間縫上下都要勾縫，中間用油膏嵌填密實。陽臺防水做
法見圖4-49。
圖4-46
3.5.2 雨罩、遮陽板防水做法參照陽臺防水。
3.5.3 女兒墻防水：當采用構造防水時，要與外墻板平縫、立縫做法相同，內側立縫應嵌防
水油膏。當采用材料防水時，必須使平縫、外立縫、頂縫、內立縫交圈密封，內立縫嵌油膏應與
屋頂油氈防水搭接。女兒墻頂部做豆石混凝土壓頂并做泛水（向內做泛水）。
3.5.4 各種穿墻管洞必須按設計要求嵌填油膏。在平、立縫遇有穿墻管洞時，必須整條嵌填
油膏。在結構施工時，為掛外架子在墻上留的洞，應當用防水砂漿堵塞，在距表面2cm 處嵌塞防
水砂漿，外面再用砂漿找平。
3.6 外墻勾縫后，應涂刷防水涂料兩道，厚度應不小于1.5mm，防止因砂漿收縮產生裂縫滲
水。
3.7 油膏嵌縫施工時應注意以下幾點：
3.7.1 嵌縫部位的基層表面，必須平整、堅實、干燥，并應將縫內接觸面的塵土、雜物清理
干凈，然后刷冷底子油一道，按油膏∶汽油=3∶7 配制成冷底子油，待其干燥后進行嵌縫處理。
3.7.2 嵌縫時將現成的油膏搓成20mm 直徑的條狀塞入縫內，再用溜子壓實，或用嵌縫槍擠
嵌在縫內；如氣溫低油膏發硬，可將油膏適當加熱進行軟化（烘烤溫度在60℃以下），用刮刀填入
縫內壓實。
3.7.3 嵌縫油膏必須逐段壓實，使其粘結牢固，不得有斷裂。剝落、開口、下垂等現象；油
膏嵌后，表面涂刷冷底子油一道，將油膏兩邊縫涂嚴，再用溜子壓平、壓實。為了防止粘手，施
工時可在手上、溜子上抹少量魚油或光油，不得用機油，以免粘結不牢造成縫處滲水。
3.8 淋水試驗：淋水試驗是外墻板防水施工最后一道工序，在空腔防水全部做完后，未進行
外裝修之前，必須認真進行淋水試驗，并做出試水記錄。
4 質量標準
4.1 保證項目：
4.1.1 用于防水的各種材料的質量、技術性能，必須符合設計要求和施工規范的規定；必須
有使用說明書和質量認證文件。并有“準用證”，使用前做復試。
4.1.2 外墻板、女兒墻板防水構造必須完整，型號、尺寸和形狀必須符合設計要求和有關規
定，構件還應有出廠合格證。
4.1.3 外墻板、陽臺、雨罩、女兒墻板等安裝就位后，其標高，板縫寬度、坐漿厚度應符合
設計要求和施工規范的規定。
4.1.4 油膏嵌縫必須嚴密，粘結牢固，無開裂，板縫兩側覆蓋寬度超出各不小于20mm。
4.1.5 防水涂料必須平整、均勻，無脫落、起殼、裂縫、鼓泡等缺陷。
4.2 基本項目：
4.2.1 外墻板、陽臺板、雨罩板、女兒墻板等接縫防水施工完成后，要進行立縫、平縫、十
字縫的淋水試驗檢查。
4.2.2 對淋水試驗發現的問題，要查明滲漏原因，及時修理，修后繼續做淋水試驗，直到不
再發生滲漏水時，方可進行外飾面施工。
技術交底記錄
288
工程名稱交底部位
工程編號 日期
4.2.3 對滲漏點的部位及修理情況應認真做記錄，標明具體位置，作為技術資料列入技術檔
案?jìng)洳椤?
4.2.4 嵌縫油膏表面平整密實，冷底子油要均勻，嵌縫的保護層粘結牢固，覆蓋嚴密。
5 成品保護
5.1 填塞嵌縫膏及涂刷防水涂料時，不得污染墻面及門窗等處。
5.2 修補滲漏點處時，應注意保護已做好的墻面、陽臺、雨罩等處的裝飾面層。
6 應注意的質量問題
6.1 外墻板安裝偏差大：板底墊灰過多，會使被水超高，造成平腔敞口；板底墊灰太少，造
成下縫于碰，無空腔排水：板底墊灰不平，產生平腔一端積水排水不暢，并會造成立縫上卜寬度
不等，保溫條、防水條施工困難；吊裝外墻板時，上下兩塊不在一個水平面上，披水及擋水臺干
碰，造成毛細管吸水滲入室內；板本身幾何尺寸不規格，有誤差，也會產生上述現象。所以，空
腔防水與外墻板安裝質量關系密切。
6.2 滲漏水：
6.2.1 塑料管脫落、卷曲、歪斜、過軟，勾縫后不能形成立縫空腔，造成滲漏水。
6.2.2 塑條上端與擋水臺沒有封口，下端沒有放在板的排水坡上；立縫、平縫內的漏灰等雜
物沒有清理干凈；墻板缺損沒有修補好或修補方法不正確，造成滲漏。
6.2.3 立縫、平縫勾縫用力過大，將立縫塑料條擠壓變形或與防水保溫條靠貼，使立墻排水
不良；或?qū)⑵角恢兴钣蜌謼l卷擠壓向后靠貼擋水臺堵塞平腔，造成滲漏。
6.2.4 陽臺、雨罩、女兒墻等處做材料防水部位，施工質量不符合要求，產生滲漏水。
7 質量記錄
本工藝標準應合備以下質量記錄：
7.1 構件出廠合格證。
7.2 防水材料應有出廠證明書，使用說明書，抽樣檢驗報告，《準用證》及防偽標志。
7.3 外墻板淋水試驗記錄。
7.4 隱蔽檢查記錄。
技術負責人： 交底人： 接交人：
