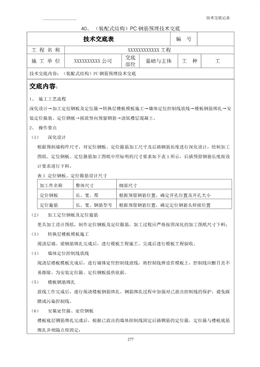

技術交底記錄
40、（裝配式結構）PC
277
鋼筋預埋技術交底
技術交底表編號
工 程 名 稱 XXXXXXXXXXXX 工程
施 工 單 位
交底
XXXXXXXXXX 公司
部位
基礎與主體工種工
技術交底內容：（裝配式結構）PC鋼筋預埋技術交底
交底內容：
1、施工工藝流程
深化設計→加工定位鋼板及定位箍→轉換層樓板模板施工→墻體定位控制線放線→樓板鋼筋綁扎→安
裝定位箍筋、定位鋼板→插放豎向預留鋼筋→澆筑樓層混凝土。
2、操作要點
（1） 深化設計
根據預制墻構件尺寸，對定位鋼板、定位箍筋加工尺寸及后插鋼筋長度進行深化設計，繪制加工
圖紙。定位鋼板、定位箍筋加工圖紙中應標明的尺寸要求如下表1 所示，后插預留鋼筋長度按設
計要求進行下料。
表1 定位鋼板、定位箍筋設計尺寸
加工件名稱整體尺寸細部尺寸
定位鋼板 長、寬、厚 根據預留鋼筋位置，確定開孔位置及開孔大小
定位箍筋 長、寬、鋼筋型號 根據預留鋼筋位置，確定定位鋼筋頭焊接位置
（2） 加工定位鋼板及定位箍筋
更具加工設計圖紙，制作定位鋼板及定位箍筋，加工過程應嚴格按照深化的加工圖紙尺寸下料；
（3） 轉換層樓板模板施工
現澆層墻、梁鋼筋綁扎完成后，進行模板工程施工，完成后進行模板工程驗收。
（4） 墻體定位控制線放線
現澆層樓板模板完成后，進行墻體定位控制線放線，將控制線彈設在模板上，控制線應醒目且不
易擦除，為安裝定位箍、定位鋼板提供依據。
（5） 樓板鋼筋綁扎
放線工作完成后，進行現澆樓板鋼筋綁扎，鋼筋綁扎過程中加強對已放出控制線的保護，避免踩
踏或污染控制線。
（6） 安裝定位箍、定位鋼板
樓板底層鋼筋綁扎完成后，根據已放出的墻體控制線固定后插鋼筋的定位箍，定位箍與樓板底筋
綁扎并相隔點焊固定；
技術交底記錄
278
技術交底表編號
工 程 名 稱 XXXXXXXXXXXX 工程
施 工 單 位
交底
XXXXXXXXXX 公司
部位
基礎與主體工種工
技術交底內容：（裝配式結構）PC鋼筋預埋技術交底
樓板上層鋼筋綁扎完成后，根據已放出的墻體控制線安裝型鋼定位鋼板，保證定位鋼板鋼筋開孔
與定位箍的卡筋中間空隙對齊。型鋼定位鋼板安裝標高控制，以型鋼底面比混凝土澆筑面高5 ㎝
為宜，定位鋼板兩側間隔使用連接鋼筋與樓板底筋焊接固定，鏈接鋼筋一端與型鋼焊接，另一端
與樓板底筋焊接，且外伸與模板丁牢。
（7） 插放豎向預留鋼筋
通過定位鋼板鋼筋開孔位置插入預留鋼筋，后插鋼筋插入現澆墻體的長度按照設計錨固長度確
定，后插鋼筋與現預制裝配式澆層縱筋綁扎鏈接，并與定位箍筋進行綁扎固定，嚴禁后插預留縱
筋與其他鋼筋點焊固定。豎向后插預留筋連接完成后進行現澆墻合模。
（8） 澆筑樓層混凝土
插筋工作完成且鋼筋工程驗收合格后，澆筑樓層混凝土，樓層混凝土澆筑過程中，振搗棒通過型
鋼定位鋼板預留振搗棒插入孔插入，盡量避免振搗棒直接與定位鋼板接觸，減少對后插預留錨固
鋼筋偏位擾動。待混凝土澆筑完成可進行上層施工時，方可摘除定位鋼板。
針對性交底：
嚴格按照施工方案、操作規程進行施工，不得違章作業和違章指揮！
交底人簽名 職務 技術員 交底時間
接
受
交
底
人
簽
名
注：1、項目對操作人員進行技術交底時填寫此表;2、簽名不夠時，應將簽到表附后。
