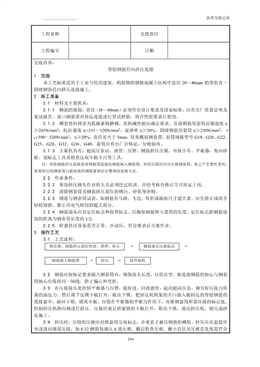

技術交底記錄
194
工程名稱交底部位
工程編號 日期
交底內容：
帶肋鋼筋徑向擠壓連接
1 范圍
本工藝標準適用于工業與民用建筑、構筑物的鋼筋混凝土結構中直徑20～40mm 的帶肋Ⅱ～
Ⅲ級鋼筋徑向擠壓連接施工。
2 施工準備
2.1 材料及主要機具：
2.1.1 鋼筋的級別、直徑（l8～40mm）必須符合設計要求及國家標準，應有出廠質量證明及
復試報告。進口鋼筋需對擠壓連接進行型式檢驗，符合性能要求后使用。
2.1.2 鋼套筒的材質為低碳素鎮靜鋼，其機械性能應滿足要求。Ⅱ級鋼筋用套筒屈服強度σs
≥205N/mm2；抗拉強度σb=335～520N/mm2，延伸率σs≥20%。Ⅲ級鋼筋用套筒σs≥230N/mm2，σ
=390～520N/mm2，σs b ≥20%。直徑差大于 5mm，用變截面鋼套筒。套筒規格型號 G18、G20、G22、
G25、G28、G32、G36、G40，套筒應有出廠合格證，分批驗收。
2.1.3 主要機具有：超高壓泵站、油管、壓鉗、鋼筋擠壓壓模、吊掛小車、平衡器、角向砂
輪、劃標志工具及檢查壓痕卡板卡尺等工具。
注：帶肋鋼筋擠壓連接是將兩根需連接的鋼筋插入鋼套筒，利用壓鉗沿徑向壓縮鋼套筒，使之產生塑性變形，
靠變形后的鋼套筒與被連接的鋼筋緊密結合整體的連接方法。
2.2 作業條件：
2.2.2 參加擠壓接頭作業的人員必須經過培訓，并經考核合格后方可持證上崗。
2.2.2 清除鋼套筒及鋼筋擠壓部位的銹污、砂漿等雜物。
2.2.3 鋼筋與鋼套筒試套，如鋼筋有馬蹄、飛邊、彎折或縱肋尺寸超大者，應先矯正或用手
砂輪修磨，禁止用電氣焊切割超大部分。
2.2.4 鋼筋端頭應有定位標志和檢查標志，以確保鋼筋伸入套筒的長度。定位標志距鋼筋端
部的距離為鋼套筒長度的1/2。
2.2.5 檢查擠壓設備是否正常，并試壓，符合要求后方準作業。
3 操作工藝
3.1 工藝流程：
鋼套筒、鋼筋擠壓部位檢查、清理、矯正→ 鋼筋端頭壓接標志→
鋼筋插入鋼套筒 → 擠壓 → 檢查驗收
3.2 鋼筋應按標記要求插入鋼套筒內，確保接頭長度，以防壓空。被連接鋼筋的軸心與鋼套
筒軸心應保持同一軸線，防止偏心和彎折。
3.3 在壓接接頭處掛好平衡器與壓鉗，接好進、回油油管，起動超高壓泵，調節好壓接力所
需的油壓力，然后將下壓?？ò宕蜷_(kāi)，取出下模，把擠壓機機架的開口插入被擠壓的帶肋鋼筋的
連接套中，插回下模，鎖死卡板，壓鉗在平衡器的平衡力作用下，對準鋼套筒所需壓接的標記處，
控制擠壓機換向閥進行擠壓。壓接結束后將緊鎖的卡板打開，取出下模，退出擠壓機，則完成擠
壓施工。
3.4 擠壓時，壓鉗的壓接應對準套筒壓痕標志，并垂直于被壓鋼筋的橫肋。擠壓應從套筒中
央逐道向端部壓接，如φ32 鋼筋每端壓6 道壓痕，最后檢查壓痕。最小直徑及壓痕總寬度需符合
技術交底記錄
195
工程名稱交底部位
工程編號 日期
規定，見圖4-35。
圖4-35
3.5 為了減少高空作業并加快施工進度，可先在地面壓接半個壓接接頭，在施工作業區把鋼
套筒另一端插入預留鋼筋，按工藝要求擠壓另一端。
4 質量標準
4.1 保證項目：
4.1.1 鋼筋的品種和質量必須符合設計要求和有關標準的規定。
檢查方法：檢查出廠證明書和試驗報告單。
4.1.2 鋼套筒的材質、機械性能必須符合鋼套筒標準的規定，表面不得有裂縫、折疊等缺
陷。
檢查方法：檢查出廠合格證明書。
4.1.3 擠壓接頭的強度檢驗必須合格。500 個同一規格、同一壓接工藝完成的鋼筋接頭為一
批，且同批接頭分布不多于三個樓層，不足500 個仍為一批，隨機抽取3 個試件作抗拉強度試驗，
且每層不少于1 個，抗拉強度均不得低于被壓接鋼筋抗拉強度標準值的1.05 倍，若其中有一個試
件不符合要求時，應再抽取雙倍（6 個）試件進行復試，復試結果仍有一個試件不合格，則該批接
頭為不合格品。
檢查方法：檢查試驗報告單。
4.2 基本項目：
4.2.1 接頭的外觀質量應在逐個自檢基礎上按層抽10%接頭。壓痕不得有凹陷、劈裂，接頭
處彎折不得大于4°，鋼筋插入鋼套筒長度必須符合規定。若不符合規定，應切除該接頭重新壓
接。
檢查方法：觀察或用尺檢查。
4.2.2 鋼筋接頭壓痕深度不夠時應補壓。超壓者應切除重新擠壓。鋼套筒壓痕的最小直徑和
總寬度、應符合鋼套筒供應廠家提供的技術要求。
檢查方法：觀察及用尺檢查。
5 成品保護
5.1
5.2
5.3
在地面預制好的接頭要用墊木墊好，分規格碼放整齊。
套筒內不得有砂漿等雜物。
在高空擠壓接頭時，要搭好臨時架子，不得蹬踩接頭。
6 應注意的質量問題
6.1 要認真檢查鋼套筒的質量，材質不符合要求，無出廠質量證明書，以及外觀質量不合格
的鋼套筒，不得使用。
6.2 要注意鋼筋插入鋼套筒的長度，認真檢查鋼筋的標記線，從防壓空。
6.3 擠壓時嚴格控制其壓力，認真檢查壓痕深度，深度不夠的要補壓，超深的要切除接頭重
新連接。
7 質量記錄
本工藝標準應具備以下質量記錄：
7.1 鋼筋出廠質量證明書或試驗報告單。
7.2 鋼筋機械性能試驗報告。
技術交底記錄
196
工程名稱交底部位
工程編號 日期
7.3 鋼套筒合格證。
7.4 接頭強度試驗報告單。
技術負責人： 交底人： 接交人：
