交底內容：

一、材料準備

混凝土模塊、振搗棒、C25P4抗?jié)B混凝土、M10砂漿

二、施工要求

1、進風口共6處，樁號為0+055、0+500、0+970、1+340、1+820、2+320。

2、出風口共5處，樁號為0+280、0+750、1+100、1+570、2+070。

3、以上進、出風口樁號均為電力樁號。

4、進風口井室與通風亭之間采用雙向DN500砼管道連接，管道長度如下：0+055處為4.2米，0+500處為4.2米，0+970處為7.7米，1+340處為4.5米，1+820處為4.5米，2+320處為4.2米。

5、出風口井室與通風亭之間采用單向DN800砼管道連接，管道長度如下：0+280處為4.5米，0+750處為4.5米，1+100處為4.2米，1+570處為4.2米，2+070處為4.5米。

6、通風亭的設置位置位于綠化帶及中央分隔帶中，管道鋪設長度以現場實際為準，原則上通風亭位置靠近電力方溝的綠化帶及中央分隔帶的一邊。

三、施工方法

1、通風口井腔采用預制混凝土塊，M10砂漿砌筑，不得使用頁巖磚；

2、用1:2.5水泥砂漿抹面2cm；

3、通風口墊層采用C15素混凝土；

4、管道包封采用C20混凝土；

5、2米寬內綠化帶內的通風口按原圖執行

6、百葉窗尺寸為800*450；

7、1.5米寬綠化帶內的通風口按設計變更砌筑，圖號為（S110551S-T11A-29）。

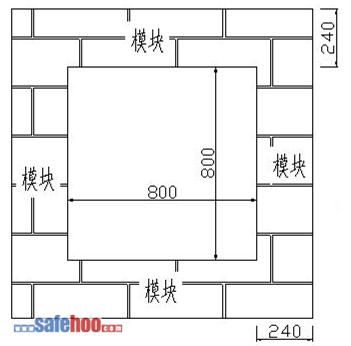

8、通風亭3-3剖面圖處井腔采用預制混凝土塊砌筑，井腔內為800mm×800mm方形結構，灌芯混凝土標號為C25P4。（見下圖）

四、安全措施
1.進入施工現場人員必須正確戴好合格的安全帽，系好下顎帶，鎖好帶扣；
2.作業時必須按規定正確使用個人防護用品，著裝要整齊，嚴禁赤腳和穿拖鞋、高跟鞋
進入施工現場；
3.向基坑內運送材料時，嚴禁向下猛倒和拋擲物料、工具；
