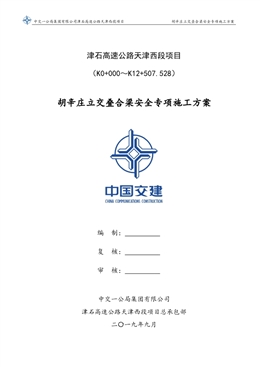

中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案津石高速公路天津西段項目（K0+000～K12+507.528）胡辛莊立交疊合梁安全專項施工方案編 制：復 核：審 核：中交一公局集團有限公司津石高速公路天津西段項目總承包部二〇一九年九月中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案1目 錄第一章 編制說明........................................................................................................................... 7第二章 編制依據........................................................................................................................... 72.1 基本文件......................................................................................................................... 72.2 國家、行業和地方的主要技術規范............................................................................. 72.3 國家、行業的主要材料規范......................................................................................... 72.4 安全管理法律、法規及規范性規范............................................................................. 82.5 專項試驗、檢驗規范..................................................................................................... 82.6 其他................................................................................................................................. 8第三章 工程概況........................................................................................................................... 93.1 工程簡介......................................................................................................................... 93.2 技術標準....................................................................................................................... 103.2.1 第 14 跨疊合梁................................................................................................. 103.2.2 第 19 跨疊合梁................................................................................................. 133.3 施工工程量................................................................................................................... 143.3.1 主要施工內容................................................................................................... 143.3.2 主要工程量....................................................................................................... 15第四章 施工部署......................................................................................................................... 164.1 項目組織機構............................................................................................................... 164.2 施工準備....................................................................................................................... 174.2.1 人員投入........................................................................................................... 174.2.2 設備和設施的投入........................................................................................... 194.2.3 工程材料的準備............................................................................................... 204.2.4 施工場地的準備............................................................................................... 214.2.5 電力供應........................................................................................................... 214.2.6 廠外運輸和吊裝的計劃................................................................................... 214.2.7 技術和工藝準備............................................................................................... 214.3 施工階段和施工內容的規劃....................................................................................... 23第五章 制作方案......................................................................................................................... 245.1 分段............................................................................................................................... 24中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案25.2 施工總體流程............................................................................................................... 265.3 施工放樣和詳圖深化................................................................................................... 275.3.1 概述................................................................................................................... 275.3.2 制作詳圖的深化流程....................................................................................... 285.3.3 放樣和深化方法............................................................................................... 285.4 下料............................................................................................................................... 285.4.1 確定下料方式................................................................................................... 295.4.2 下料要點........................................................................................................... 295.5 拼接............................................................................................................................... 325.5.1 拼接概述........................................................................................................... 325.5.2 拼接的方式....................................................................................................... 335.5.3 拼接要點........................................................................................................... 335.6 焊接............................................................................................................................... 355.6.1 焊接概述........................................................................................................... 355.6.2 焊接的方式....................................................................................................... 365.6.3 焊接的材料....................................................................................................... 365.6.4 焊接要點........................................................................................................... 375.7 主要單元件的綜合制作............................................................................................... 375.7.1 單元件劃分....................................................................................................... 385.7.2 隔板單元件制作流程和要求........................................................................... 385.7.3 底板單元件制作流程和要求........................................................................... 415.7.4 T 形腹板單元件制作流程和要求.................................................................... 425.7.5 頂板單元件制作流程和要求........................................................................... 455.7.6 箱間橫系梁制作流程和要求........................................................................... 475.8 總裝胎具搭設............................................................................................................... 505.8.1 概述................................................................................................................... 505.8.2 胎具搭設步驟流程圖....................................................................................... 505.8.3 搭設要點........................................................................................................... 525.9 總裝............................................................................................................................... 535.9.1 概述................................................................................................................... 53中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案35.9.2 總裝流程步驟圖............................................................................................... 535.9.3 總裝要點........................................................................................................... 535.9.4 現場拼接........................................................................................................... 54第六章 鋼梁防腐方案................................................................................................................. 546.1 防腐概述....................................................................................................................... 546.2 防腐施工的組織........................................................................................................... 546.3 防腐施工的擬資源投入............................................................................................... 546.3.1 防腐施工作業場所的投入............................................................................... 546.3.2 防腐施工作業人員的投入............................................................................... 556.3.3 防腐施工設備的投入....................................................................................... 566.3.4 防腐施工的安全物品投入............................................................................... 566.4 防腐施工....................................................................................................................... 576.4.1 防腐體系........................................................................................................... 576.4.2 除銹工藝的選擇............................................................................................... 586.4.3 除銹前的表面預處理....................................................................................... 596.4.4 機械自動拋丸除銹和車間底漆的涂裝........................................................... 596.4.5 噴砂除銹和底漆的涂裝................................................................................... 606.4.6 手工動力除銹和底漆的涂裝........................................................................... 616.4.7 涂裝工藝的選擇............................................................................................... 636.4.8 無氣噴涂........................................................................................................... 636.4.9 空氣噴涂........................................................................................................... 646.4.10 手工刷涂或滾涂............................................................................................. 64第七章 運輸架設方案................................................................................................................. 657.1 概述............................................................................................................................... 657.2 運輸............................................................................................................................... 657.2.1 管理機構........................................................................................................... 657.2.2 運輸單位........................................................................................................... 657.2.3 運輸人員........................................................................................................... 657.2.4 運輸設備和材料............................................................................................... 657.2.5 運輸條件和時機............................................................................................... 65中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案47.2.6 計劃運輸路線................................................................................................... 657.2.7 計劃運輸時間................................................................................................... 677.2.8 運輸節段重量................................................................................................... 687.2.9 運輸?shù)幕疽c............................................................................................... 697.2.10 現場臨時存放................................................................................................. 697.2.11 現場拼接......................................................................................................... 697.2.12 疊合梁單片運輸............................................................................................. 707.3 吊裝............................................................................................................................... 717.3.1 吊裝單位........................................................................................................... 717.3.2 架設人員........................................................................................................... 717.3.3 架設設備........................................................................................................... 717.3.4 架橋機設備....................................................................................................... 717.3.5 架橋機拼裝....................................................................................................... 717.3.6 架橋機過孔....................................................................................................... 727.3.7 吊裝方法........................................................................................................... 737.3.8 架設的基本要點............................................................................................... 74第八章 安裝方案......................................................................................................................... 748.1 安裝管理的組織機構................................................................................................... 748.2 安裝的準備工作........................................................................................................... 758.2.1 “三通一平”的準備....................................................................................... 758.2.2 人員準備........................................................................................................... 758.2.3 設備準備........................................................................................................... 768.2.4 材料準備........................................................................................................... 768.2.5 技術準備........................................................................................................... 768.3 安裝............................................................................................................................... 768.3.1 安裝概述和安裝內容....................................................................................... 768.3.2 安裝施工流程................................................................................................... 768.3.3 安裝要點........................................................................................................... 778.4 橋面系施工................................................................................................................... 788.4.1 箱室及箱室間施工........................................................................................... 78中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案58.4.2 翼緣板施工....................................................................................................... 78第九章 工期進度計劃和保證措施............................................................................................. 799.1 施工總進度計劃........................................................................................................... 799.2 技術質量組織措施....................................................................................................... 799.3 人力保障措施............................................................................................................... 809.4 物資和設備保證措施................................................................................................... 809.5 抓好季節施工階段的管理........................................................................................... 80第十章 工程質量的管理體系及組織措施................................................................................. 8010.1 工程質量保證體系..................................................................................................... 8010.1.1 概述................................................................................................................. 8010.2 工程質量方針和質量目標......................................................................................... 8110.2.1 工程質量方針................................................................................................. 8110.2.2 工程質量目標................................................................................................. 8110.2.3 工程質量具體目標......................................................................................... 8110.3 質量檢驗、試驗系統的控制..................................................................................... 8110.4 檢測試驗手段............................................................................................................. 8210.5 生產過程檢驗控制..................................................................................................... 8210.6 監理工程師的檢查..................................................................................................... 8210.6.1 質量控制要素................................................................................................. 8210.7 主要工序質量控制..................................................................................................... 8310.8 產品防護、交付的控制............................................................................................. 8610.9 工地質量控制............................................................................................................. 86第十一章 安全生產保證措施..................................................................................................... 8611.1 建立工程項目安全管理網絡..................................................................................... 8611.2 安全的制度保證......................................................................................................... 8611.3 安全教育..................................................................................................................... 8711.4 安全技術交底............................................................................................................. 8711.5 安全生產應急預案..................................................................................................... 8711.6 安全檢查制度............................................................................................................. 8811.7 主要安全技術措施..................................................................................................... 88中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案611.8 操作人員個人安全防護............................................................................................. 89第十二章 文明施工、綠色施工、環境保護體系..................................................................... 9012.1 建立文明施工及環境保護體系................................................................................. 9012.2 環境方針、目標......................................................................................................... 9012.2.1 環境保護重點控制項目................................................................................. 9012.3 環境保護措施............................................................................................................. 90第十三章 材料管理與節約技術措施......................................................................................... 9113.1 原材料管理................................................................................................................. 9113.2 節約技術措施............................................................................................................. 91第十四章 季節施工防護措施..................................................................................................... 9214.1 防汛、防水措施......................................................................................................... 9214.2 防大風措施................................................................................................................. 9214.3 防觸電措施................................................................................................................. 9214.4 焊接的技術保證措施................................................................................................. 9214.5 其他措施..................................................................................................................... 93第十五章 應急預案..................................................................................................................... 9315.1 組織機構..................................................................................................................... 9315.2 應急小組機構及職責................................................................................................. 9415.3 事故的報告................................................................................................................. 9515.4 信息報告..................................................................................................................... 9515.5 應急響應..................................................................................................................... 9515.5.1 應急救援程序................................................................................................. 9615.5.2 應急處理......................................................................................................... 9715.5.3 應急結束......................................................................................................... 9815.6 應急保障..................................................................................................................... 9815.6.1 應急人員、設備與物質................................................................................. 9815.6.2 應急救援隊伍................................................................................................. 9915.6.3 經費保障......................................................................................................... 9915.6.4 技術保障......................................................................................................... 9915.7 情報、信息傳遞......................................................................................................... 99中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案7第一章 編制說明為保證《中華人民共和國安全生產法》、《中華人民共和國建筑法》及有關建設工程質量、安全技術標準、規范的正確實施，加強建筑工程項目的質量安全生產監督管理，保障人民群眾生命財產安全，依據《建設工程安全生產管理條理》和《危險性較大工程安全專項施工方案編制及專家論證審查辦法》，危險性較大工程應當在施工前單獨編制安全專項施工方案。本方案適用于津石高速公路天津西段項目疊合梁的制作、安裝等工程。第二章 編制依據2.1 基本文件表 1 基本文件序號 文件名稱 文件代號、版本備注1 施工合同2 《津石高速公路天津西段工程兩階段施工圖設計》3 本工程 設計交底記錄4 本工程 圖紙會審記錄2.2 國家、行業和地方的主要技術規范表 2 國家、行業和地方的主要技術規范序號 文件名稱 文件代號、版本備注1 《公路橋涵施工技術規范》 JTG/T F50-20112 《鐵路鋼橋制造規范》 Q/CR9211-20153 《鋼結構工程施工質量驗收規范》 GB50205-20014 《鋼結構工程施工規范》 GB50755-20125 《鋼結構焊接規范》 GB50661-20116 《鋼結構設計規范》 GB50017-20177《涂覆涂料前鋼材表面處理 表面清潔度的目視評定 第 1 部分：未涂覆過的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級》GBT 8923.1-20118 《公路橋梁鋼結構防腐涂裝技術條件》 JT/T 722-20089 《公路鋼混組合橋梁設計與施工規范》 JTG/T D64-01-20152.3 國家、行業的主要材料規范中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案8表 3 國家、行業的主要材料規范序號 文件名稱 文件代號、版本備注1 《橋梁用結構鋼》 GB/T 714-20152 《氣體保護電弧焊用碳鋼、低合金鋼焊絲》 GB/T 8110—20083 《埋弧焊用熱強鋼實心焊絲、藥芯焊絲和焊絲-焊劑組合分類要求》GB/T 12470-20184 《電弧螺柱焊用圓柱頭栓釘》 GB/T 10433-20025 《公路橋梁板式橡膠支座） JTT4-20046 《非合金鋼及細晶粒鋼焊條》 GB/T 5117-20127 《熱強鋼焊條》 GB/T 5118-20128 《熔化焊用鋼絲》 GB/T 14957-19949 《埋弧焊用非合金鋼及細晶粒鋼實心焊絲、藥芯焊絲和焊絲-焊劑組合分類要求》GB/T 5293-20182.4 安全管理法律、法規及規范性規范表 4 安全管理法律、法規及規范性規范序號 文件名稱 文件代號、版本備注1 《建筑機械使用安全技術規程》 （JGJ33-2012）2 《施工現場臨時用電安全技術規范》 （JGJ 46-2005）3 《建筑施工高處作業安全技術規范》 （JGJ80-2016）4 《建筑施工臨時支撐結構技術規范》 （JGJ300-2013）5 《建設工程安全生產管理條例》 393 號令6 《危險性較大的分部分項工程安全管理規定》 37 號令2.5 專項試驗、檢驗規范表 5 專項試驗、檢驗規范序號 文件名稱 文件代號、版本備注1 《焊縫無損檢測超聲檢測技術、檢測等級和評定》 GB11345-20132 《金屬熔化焊焊接接頭射線照相》 GB/T3323-20053 《焊縫無損檢測 磁粉檢測》 GB/T26951-20114 《公路工程質量檢驗評定標準》 JTG F80/1-20172.6 其他中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案9表 6 其他序號 內容 備注1 本工程安裝地點的實地考察情況和計劃運輸線路的考察情況2 我制造單位的管理辦法和程序文件3 我制造單位的加工場地、現有的設備和技術能力，以及長期從事鋼結構橋梁工程制作所積累的豐富的施工經驗第三章 工程概況3.1 工程簡介津石高速公路天津西段項目全線位于天津市靜海區，呈東西走向。東起胡辛莊互通立交，與津石高速天津中段相接，向西跨越運西排干渠后，在張村村北側穿過，繼續向西跨越規劃府黃路、黑龍港河、規劃西沿公路后，在特高壓與郎洼村之間布線，向西跨越王口排干渠、津淶公路、子牙耳河、子牙河后，與津石高速公路河北段相接，起止樁號為K0+000-K12+507.528，路線全長約 12.508 公里，主線采用雙向六車道高速公路標準，設計速度為 120km/h，路基總寬度 34.5m。設計洪水頻率：特大橋1/300，大橋、中小橋、涵洞、路基 1/100。全線含有服務區 1 處，收費站 1 處，互通區2 處，大橋4 座，中橋3座，通道橋 2 座，箱型通道 4 座，鋼筋混凝土圓管涵 21 道，屬平原區項目。胡辛莊互通式立體交叉位于靜海區陳官屯鎮，為連接津石高速與京滬高速的樞紐型互通式立交，交叉處津石高速主線樁號為 K0+963.429。京滬高速公路是北京市通往上海市的一條國家高速公路網中的快速通道，現狀為設計速度 120km/h 的雙向六車道高速公路，路基全寬 34.5m，其橫斷面布置為 0.75（土路肩）+3（硬路肩）+3.75×3（車行道）+0.75（路緣帶）+3（中央分隔帶）+0.75（路緣帶）+3.75×3（車行道）+3（硬路肩）+0.75（土路肩）=34.5m。該立交的修建實現兩條高速公路的快速轉換，對完善國家及天津市高速公路網結構，促進京津冀一體化具有重要意義。本次修建的工程中，津石高速主線2 次上跨既有高速，分別在第 14、19 跨上跨京滬高速主線和 F、K 匝道，采用1×60m 和1×52m 疊合梁一次性跨越。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案10圖 1 疊合梁平面位置圖3.2 技術標準第 14、19 跨疊合梁平面均位于終點半徑為 5600m 的緩和曲線上，線型由不等寬的懸臂翼緣板進行調整，縱斷面位于豎曲線上。橫坡為雙向 2%，采用不等高腹板的方式進行調整。橫斷面分左右兩幅，結構形式由多片開口單箱單室疊合梁進行橫向聯接組成。疊合梁頂部區域設置圓柱頭剪力焊釘，在每片疊合梁底板高程較低一端設置檢修孔。剪力焊釘?shù)囊?guī)格為公稱直徑為 d=22mm，公稱長度為 170mm，焊釘?shù)脑拈L度為公稱長度再加上熔化長度 6mm。疊合梁由底板、腹板、上翼板、隔板、縱肋、豎肋等組成，主要板厚為40mm、30mm、20mm、18mm、16mm、12mm 等幾個規格。疊合梁腹板與底板、翼板焊縫為全熔透對接，支點隔板與底腹板為全熔透對接。3.2.1 第 14 跨疊合梁第 14 跨疊合梁跨徑為 60m 簡支梁，橫向共布置 9 片，左幅5 片、右幅4 片。單片梁底寬為 2.4m，高度為 2.9m，支座間距 1.5m，兩片梁凈間距左幅為2.6m、右幅為2.4m。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案11圖 2 左幅第 14 跨疊合梁平面圖圖 3 右幅第 14 跨疊合梁平面圖圖 4 左幅 13#墩處疊合梁橫斷面圖中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案12圖 5 左幅 14#墩處疊合梁橫斷面圖圖 6 右幅 13#墩處疊合梁橫斷面圖圖 7 右幅 14#墩處疊合梁橫斷面圖中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案133.2.2 第 19 跨疊合梁第 19 跨疊合梁跨徑為 52m 簡支梁，橫向共布置 9 片，左幅5 片、右幅4 片。單片梁底寬為 2.4m，高度為 2.5m，支座間距 1.5m，兩片梁凈間距左幅為2.6m、右幅為2.4m。圖 8 左幅第 19 跨疊合梁平面圖圖 9 右幅第 19 跨疊合梁平面圖中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案14圖 10 左幅 18#墩處疊合梁橫斷面圖圖 11 左幅 19#墩處疊合梁橫斷面圖圖 12 右幅 18、19#墩處疊合梁橫斷面圖3.3 施工工程量3.3.1 主要施工內容根據施工合同、設計圖紙和相關規范的要求，該工程的主要工作內容基本包括：鋼結構主材和輔材的采購及復試工作，鋼結構組裝胎具的制備工作，鋼結構各零件、單元件等半成品的制備工作，鋼結構的組裝工作、鋼結構的試拼裝工作，鋼結構的防腐工作，鋼結中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案15構的出廠運輸工作，鋼結構工地的安裝工作，以及與各工序或施工階段相關的自檢、驗收檢查等工作和相關工程資料的收集、匯總整理、報驗等工作。3.3.2 主要工程量表 7 疊合梁主要工程數量表工程部位 項目 單位 工程量備注第 14 跨（60m）一片邊梁Q345qD 鋼材 kg 148364.2M22×170 剪力鍵 個 3170焊縫 kg 2225.5外表面防腐涂裝 m2 3223 一片中梁Q345qD 鋼材 kg 149688.7M22×170 剪力鍵 個 3170焊縫 kg 2245.3外表面防腐涂裝 m2 1635.4 一道左幅橫向聯系Q345qD 鋼材 kg 7438.8M22×170 剪力鍵 個 243焊縫 kg 111.6外表面防腐涂裝 m2 144.3 一道右幅橫向聯系Q345qD 鋼材 kg 6818.7M22×170 剪力鍵 個 243焊縫 kg 102.3外表面防腐涂裝 m2 132.7小計：Q345qD 鋼材 kg 1392111.6M22×170 剪力鍵 個 30231焊縫 kg 20881.8外表面防腐涂裝 m2 22044.3第 19 跨（52m）一片邊梁Q345qD 鋼材 kg 120855.7M22×170 剪力鍵 個 3170焊縫 kg 1812.9外表面防腐涂裝 m2 1275.4 一片中梁Q345qD 鋼材 kg 152131.3M22×170 剪力鍵 個 3170焊縫 kg 2282外表面防腐涂裝 m2 1592 一道左幅橫向聯系Q345qD 鋼材 kg 5837.5M22×170 剪力鍵 個 216焊縫 kg 87.6外表面防腐涂裝 m2 111.6 一道右幅橫向聯系Q345qD 鋼材 kg 5342.1M22×170 剪力鍵 個 216焊縫 kg 80.2外表面防腐涂裝 m2 102.5中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案16工程部位 項目 單位 工程量備注小計：Q345qD 鋼材 kg 1283455.6M22×170 剪力鍵 個 30042焊縫 kg 19252.6外表面防腐涂裝 m2 13815.5合計：Q345qD 鋼材 kg 2675567.2M22×170 剪力鍵 個 60273焊縫 kg 40134.4外表面防腐涂裝 m2 35859.8第四章 施工部署4.1 項目組織機構為優質、安全、按期完成該項鋼結構的工程任務，成立以公司執行經理為首的總體組織機構。廠內制造階段形成以執行經理主要負責，各職能管理部門專業負責的組織結構。各職能部門和人員完成各項工作的計劃、組織、實施、控制及協調。工地安裝階段，形成以工地負責人為主的組織機構，同時設置各安裝管理人員，負責工程安裝階段的計劃、組織、實施、控制及協調。工地負責人直接向執行經理負責，各工地管理人員向工地負責人和各部門負責人負責的組織形式。施工總體組織機構見下圖。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案17圖 13 項目組織機構圖4.2 施工準備4.2.1 人員投入（1）人員組織和投入的概述本工程制作的規模大、工序多、時間較長，主要分為加工廠內制作和工地安裝兩個區域。施工高峰期對施工管理人員和施工作業人員的數量需求大，其中各種施工作業人員各能力有一定的封閉性，大部分不能跨工序作業，所以在施工作業人員投入上需要按進度和工序?qū)嵤?。為保證工程進度和施工質量，我公司將按照工程進度和工序的需要投入不同的施工作業人員。施工作業人員均采用與我公司長期合作的正規的勞務分包企業人員，做到合法用工，規范用工。各施工管理人員均為我公司正式職工，按工程需要負責各自的工作任務，擔負各自的管理職責。各施工人員除本身能力需滿足工程需要外，對特殊崗位100%做到持證上崗。（2）人員的注冊和培訓所有施工作業人員，在本工程開工前，均對施工作業人員進行重新注冊，并按情況登記特種作業證書。人員注冊后，按政府文件要求，將注冊信息報送至當?shù)乇O(jiān)察機構備案。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案18注冊后，由專職安全人員對所有施工人員進行入場安全教育，由本工程主要施工技術人員進行安全技術交底，以使作業人員清楚工程，明白工作，遠離危險源，避免傷害。特種崗位的施工人員，進行崗前能力摸底測試，按能力安排至不同的施工中，以充分發揮各自優勢，提高工作效率。新入場的一般崗位的施工人員，施工前組織集體培訓，使其明白所負責工序的特點、難點等。復雜工作或工序施工前，由技術人員組織相關管理人員和施工人員進行崗前學習。（3）人員投入本工程的人員投入包括施工管理人員和施工作業人員。施工管理人員選用業務精、技術好、能力強的管理人員擔當，并滿足合同中對人員資格的要求。同時，建立健全管理機制，分工明細，并按公司管理文件落實到責任人。施工管理人員的投入相對比較固定，一般不隨工序變動而變動；施工管理人員的數量及類別會隨施工階段和場地的不同而變動，但保證滿足工程需要和合同對于資格的要求。施工作業人員，按工序特點劃分不同的施工班組，每個施工班組設置一名班組長，班組長負責本班組的質量、安全、進度等事項。施工作業人員的投入，隨工程進度和工序不同而不同，在廠內加工階段和工地安裝階段的投入數量和類別存在差別。施工作業人員的投入數量滿足各個階段和工序的需要，并留有足夠的充裕度。鋼結構制造時，特殊工種較多，既有突出安全方面的特殊工程，如天車工、叉車工、電工、車輛駕駛員等，也有直接影響工程質量的特殊工種，此方面的特殊工種包括：焊接人員、切割人員和涂裝人員。為保證工程質量和施工安全，主要采取以下控制措施。表 8 施工人員主要管理措施控制項目 控制內容及控制方法人員資格 特種作業人員 100%持證上崗人員能力崗前測試：上崗前，對特種作業人員進行測試，再根據所表現出的能力，安排至適當崗位。能力過程監督：施工中，由專職質檢員抽檢，發現其操作時的質量波動明顯時，暫停此人員的作業，重新考評和上崗。施工前交底對班組長和具體的特種作業人員進行技術和質量交底，使其明確技術和質量要求。完工檢查施工完成后，先履行自檢、互檢，再由專職質檢員進行專檢驗收。合格后方可轉入下道工序。對于焊縫的無損檢測，由專業的第三方檢測機構進行檢測，并最終出具檢測報告。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案19為確保工程按時按質完成，采用具有豐富施工經驗的施工班組，預計最大投入一線施工作業人員約為 80 人/跨。4.2.2 設備和設施的投入（1）投入概述設備和設施的投入分廠內加工階段和工地安裝階段，“投入計劃”按不同的施工階段編制。實際投入時按進度和工序特點具體實施。廠外運輸和廠外吊裝的設備，由專業運輸公司或吊裝公司提供，并根據合同文件實施。廠內加工階段和工地安裝階段，如確需另租其他設備時，必須滿足安全和生產需要，并簽訂協議。（2）設備和設施的準備1）機械設備的準備A）物設部負責公司所有機械設備和工具的綜合管理。B）日常清點設備和工具，建立臺賬。C）施工前，設備管理人員對現有設備進行檢修，零件損壞進行更換，性能不穩定的進行修理，不能修理的進行更換。D）施工前，設備管理人員對設備操作員進行操作交底和安全交底。E）施工前或施工中，按各設備的《保養手冊》對設備進行常規保養。2）設施的準備A）物設部負責公司所有工程設施的綜合管理。安全科負責安全方面物資的綜合管理。B）施工前，根據工程特點編制投入計劃，按計劃投入。3）儀器的準備A）技質科負責公司所有檢測儀器的綜合管理。清點儀器，建立臺賬。B）儀器管理人員，按儀器的校驗鑒定周期，及時到相關專業檢測部門校驗，取得合格證，保證儀器的準確性。C）施工前或施工中損壞的或不滿足施工要求的儀器，停止使用，及時檢修或購買新的儀器，保證工程使用。D）專業儀器，需由專業人員使用。外借儀器，留有記錄。（3）主要機械設備的投入計劃鋼結構制作期間，按施工階段和工序投入機械設備。（4）主要檢測儀器設備的投入計劃中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案20鋼結構制作期間，按施工階段和工序投入檢測儀器設備，參見下表表 9 檢測儀器計劃表序號儀器/設備/工具名稱類別、型號等計劃投入數量廠內加 主要用途工階段工地安裝階段1 水準儀 DS3 2 臺 2 臺 高程測量2 全站儀 1 臺 1 臺 線位測量3 涂層厚度檢測儀 2 臺 2 臺 漆膜厚度檢測4 超聲波探傷儀 1 臺 1 臺 焊縫無損檢測5 X 射線探傷儀 1 臺 1 臺 焊縫無損檢測6 磁粉探傷儀 1 臺 1 臺 焊縫無損檢測7 紅外線測溫儀 1 臺 1 臺 焊接溫度檢測8 粗糙度檢測儀 1 臺 除銹粗糙度檢測9 盒尺 5m 4 把 2 把 尺寸檢查10 鋼卷尺 50m 2 把 1 把 尺寸檢查11 焊縫專用檢測尺 3 把 2 把 焊腳高度檢查12 大錘 1 把 剪力釘彎曲檢查4.2.3 工程材料的準備（1）投入概述本工程圍繞設計圖紙和施工工藝需要，并結合工程進度，按階段投入不同的工程材料和構配件。工程材料既包括設計圖紙所明示的各種材料、構配件、設備，也包括施工用的輔助材料。輔助材料包括結構輔材和工藝輔材。結構輔材主要包括焊接材料、涂裝材料等，工藝輔材包括氣體材料、胎具胎架、支撐鋼管、焊接襯墊材料等。（2）投入計劃主要材料的采購數量、規格、型號等，由技術人員根據施工圖紙，并結合工程特點等因素，編制具體的《材料消耗臺賬》，作為材料購置使用。（3）材料廠家的選擇材料供應商，按我單位的合格供應商花名冊中進行選取。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案21鋼板原材的供應商除選取合格供應商外，再按規定履行招標程序，確定一家或幾家。鋼板原材的供貨商計劃有：首鋼、安鋼、包鋼、舞鋼、鞍鋼、邯鋼等幾家。其他材料的供貨商，在合格供貨商中貨比三家，擇優選擇。4.2.4 施工場地的準備鋼結構廠內加工階段，采用我單位的自有廠區，按已部署的功能區，同時結合工程規模和結構特點等情況，具體安排施工場地。施工前，清理、修復各功能場地，滿足施工需要。鋼結構廠內加工階段，計劃的場地區域布置參見下表。表 10 加工場地計劃表場地區域名稱 主要工作任務 備注原材料預處理區域 原材料存放。原材料除銹及車間底漆涂裝小型零件綜合制作區域小型零件、單元件的焰切、剪切、機加工、矯正、制孔、打磨等工作總裝綜合區域大型零件、單元件的制作，總裝，試拼裝，剪力釘焊接，二次除銹及涂裝等工作臨時存放區域 臨時存放長時間未出廠的構件鋼結構安裝階段，所占用的區域為最終的安裝區域，以及周邊必要的輔助區域。輔助區域用于存放施工設備、施工材料等。4.2.5 電力供應鋼結構廠內加工階段，電力的供應直接由加工場地內的各級電源閘箱提供。鋼結構工地安裝階段，電力由工地的變壓器提供。根據施工合同，準備各級閘箱和電纜。同時，工地配備“用電計量箱”。4.2.6 廠外運輸和吊裝的計劃鋼結構廠外的運輸和吊裝，選用與我單位長期合作的信譽好、實力充足的專業公司，并圍繞工程規模、特點進行協商，完成合同及安全協議的簽訂。4.2.7 技術和工藝準備（1）圖紙審查和設計交底1）技術、工藝、質控、生產等管理人員，全面復核設計文件，形成《圖紙審查記錄》，并將記錄交付給設計單位。2）參加“設計技術交底”會議，解決《圖紙審查記錄》中的問題，形成紀要。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案22（2）監理交底根據施工合同或監理人員的要求，技術、工藝、質控等管理人員，參加監理交底，并形成紀要。（3）專項方案準備1）工程開工前，完成“施工方案”的編制、內審、報審和批準等工作。2）運輸?shù)跹b前，完成“安全性專項運輸?shù)跹b方案”的編制、內審、報審和批準等工作，達到一定規模的，完成專家論證工作。3）按業主、設計、監理要求，完成其他專項方案的編制、內審、報審和批準等工作。（4）技術質量交底1）開工前，技術人員對施工人員進行全面的技術交底；質控人員對施工人員進行全面的質控交底。2）除開工前，在總裝前、涂裝前、工地安裝前再次進行專項的技術和質控交底。（5）材料試驗1）編制材料“試驗計劃”，呈報至合同甲方的試驗管理人員。試驗計劃內容包括：試驗項目、試驗批次、執行規范、見證要求、擬定試驗單位等信息。2）材料復試，需履行“見證試驗”的，向合同甲方辦理“見證備案書”等手續。3）材料進場，常規檢查合格，并取得材料供應商提供的“質量證明文件”后，由試驗人員按照“試驗計劃”對原材料取樣。需見證取樣的，按監理人員規定的程序取樣、封存、送驗。4）材料的復試項目，按相關材料規范執行，并在“試驗計劃”中注明。5）材料復試的主要項目和執行規范，參見下表。表 11 材料試驗參考標準材料名稱 執行標準名稱 執行標準的代號備注鋼板《橋梁用結構鋼》 （GB/T714-2015）見證《鋼及鋼產品力學性能試驗取樣位置及試樣制備》GB/T2975《鋼和鐵 化學成分測定用試樣的取樣和制樣方法》GB/T20066-2006CO2 焊絲《氣體保護電弧焊用碳鋼、低合金鋼焊絲》GB/T8110—2008 見證埋弧焊絲 《埋弧焊用低合金鋼焊絲和焊劑》 GB/T12470－2003 見證剪力釘 《電弧螺柱焊用圓柱頭栓釘》 GB/T10433-2002涂料 《公路橋梁鋼結構防腐涂裝技術條件》 JTT722-2008中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案23（6）工藝試驗1）本工程的工藝試驗，包括“焊接工藝評定試驗”。2）需“見證試驗”的，向合同甲方辦理“見證備案書”等手續。3）需見證取樣的，按監理人員規定的程序取樣、封存、送驗。4）工藝試驗，遵照規范按照施工前確定的施工方法制備試件。本工程工藝試驗主要項目和執行規范，參見下表。表 12 工藝試驗參考規范試驗名稱 執行標準名稱 執行標準的代號備注焊接工藝評定試驗 《公路橋涵施工技術規范》 JTG/T F50-2011（7）鋼結構詳圖深化和準備1）根據工程施工進度，逐漸進行鋼結構設計圖紙的詳圖深化工作，并完成詳圖內審工作。2）施工合同、設計、監理等有要求時，完成鋼結構詳圖的外審工作。4.3 施工階段和施工內容的規劃本工程主要分為三個施工階段：廠內制作階段、運輸?shù)跹b階段、工地安裝階段。各階段的主要任務和完成程度均不相同，主要參見下表。表 13 施工階段劃分表施工階段 主要任務 完成程度 備注廠內制作階段施工準備 人員、設備、方案等滿足要求材料購置、試驗 滿足要求原材除銹和涂裝 滿足要求零件制作 全部制作完成部件組焊 全部組焊完成總裝和焊接完成廠內工作，遺留工地安裝各工作試拼裝 試拼裝完成廠內二次除銹 滿足除銹要求整體涂裝等遺留一遍外防腐涂裝和安裝區域的涂裝檢驗、驗收完成廠內各項檢驗和驗收（含焊縫三檢驗收）中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案24施工階段 主要任務 完成程度 備注運輸?shù)跹b階段運吊準備 設備、人員、材料等滿足要求方案準備 完成方案審批和論證工地復測 完成安裝前線位和高程復測運輸實施 按交管部門要求和方案進行運輸架設實施 按交管部門要求和方案架設就位。工地安裝階段安裝準備 設備、人員、材料等滿足要求線位復測、調試 滿足就位要求構件安裝 各構件安裝滿足要求涂裝 厚度、外觀滿足要求檢驗、驗收 完成本階段各項檢驗和驗收第五章 制作方案5.1 分段根據設計圖紙和業主工期要求，本工程的每片疊合梁在加工廠內使用整體胎架分2節段制作，完成后運至現場二次對接（全熔透焊接），形成單根后架設。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案25圖 14 52m 疊合梁分節段圖中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案26圖 15 60m 疊合梁分節段圖5.2 施工總體流程本工程分為三個施工階段：制作階段、運輸架設階段和安裝階段。三個階段依次相連，共同形成施工的整體。根據工程性質、設計圖紙，遵守工程發展規律，制定施工總體流程。疊合梁的施工流程，由制作到安裝的基本流程和基本施工內容，參見下表。表 14 疊合梁施工工序分解表步驟 內容及圖示(圖片為示意圖） 施工說明1 原材料預處理進行原材料機械拋丸除銹，達到設計等級，并涂裝車間底漆。2 零件、部件（單元件） 制備根據相關的加工技術文件，制作各種零件、部件，達到合格轉序條件。3 總裝胎具 制備 根據相紙，搭設總裝胎具，達到合格轉序條件。4 總裝—底板根據圖紙，完成底板上胎總裝工作，達到合格轉序條件。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案27步驟 內容及圖示(圖片為示意圖） 施工說明5 總裝-底板縱肋根據圖紙，完成各種零部件位置線的繪制工作，并完成縱肋總裝工作，達到合格轉序條件。6 總裝——隔板單元件根據圖紙，完成隔板單元件的總裝工作，達到合格轉序條件。7 總裝——腹板單元件根據圖紙，完成腹板單元件的總裝工作，達到合格轉序條件。8 總裝—箱內其他零件根據圖紙，完成箱內其他零件（如支點護筒、檢修孔蓋板等）的總裝工作，達到合格轉序條件。9 總裝——支座墊板根據圖紙，完成支座墊板的總裝工作，達到合格轉序條件。10 總裝——剪力釘根據圖紙，完成剪力釘?shù)目傃b工作，達到合格轉序條件。11 梁段試拼裝 根據圖紙，完成整體試拼裝工作，達到合格轉序條件。12 二次除銹和涂裝 進行焊接部位除銹，達到規范等級，并涂裝正式底漆。13 箱內鋼模板安裝根據圖紙，完成“箱內鋼模板”廠內安裝工作，達到合格轉序條件。14 整體涂裝 根據圖紙，完成整體涂裝工作，達到合格轉序條件。15 設置出廠標識 根據圖紙，設置出廠和安裝標識。16 臨時支架搭設鋼梁出廠前，根據相關的技術文件，搭設臨時支架，達到合格轉序條件。17 出廠運輸根據圖紙，按吊運方案和交管部門批復的意見，組織出廠運輸。18 安裝現場架設根據圖紙，按吊運方案和交管部門批復的意見，組織工地現場的架設工作。19 安裝階段——箱間橫梁與梁段安裝根據圖紙，完成箱間橫梁與梁段的安裝工作，達到合格轉序條件。20 安裝階段—箱間鋼模板完成工地鋼模板的安裝工作，達到合格轉序條件模板的安裝。21 安裝階段—安裝口防腐根據圖紙，完成焊口、拴接口等的除銹和涂裝工作，達到合格轉序條件。22 安裝階段——臨時支架拆除 根據圖紙，完成臨時支架的拆除工作，達到清場條件。23 安裝階段—外防腐整體涂裝根據圖紙，完成外防腐最后一遍面漆的整體組裝工作，達到最終涂裝要求。5.3 施工放樣和詳圖深化5.3.1 概述施工方案確定完成，由詳圖工藝人員，根據本工程的線形參數、技術要求等，在計算機中利用專業軟件，對各種鋼結構零部件進行 1:1 的實際繪制，以確定各種零部件的基本尺寸和形狀。放樣完成，根據本工程的技術要求、結構特點、工期進度等，同時結合加工設備、施工場地、施工流程、施工方法、施工經驗等因素，編制具體的施工詳圖。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案285.3.2 制作詳圖的深化流程詳圖深化是鋼結構工程中的一項重要工作，上呈設計院、設計圖紙，下啟加工車間、施工班組。深化后的制作詳圖，是鋼結構制作的主要依據，是技術和質量要求的重要載體。制作詳圖深化的流程，如下：圖 16 疊合梁制作流程圖5.3.3 放樣和深化方法放樣和深化采用計算機輔助設計軟件進行。根據施工的不同需要，采用不同的軟件，主要采用以下軟件。表 15 計算機輔助設計軟件清單步驟 軟件名稱 目的1 AUTODESK AUTOCAD 精確的二維放樣、出具詳圖等2 AUTODESK INVENTOR 精確的三維建模放樣，確定特殊數據3 Sketch 概念或輪廓型的三維建模，輔助技術交底5.4 下料中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案295.4.1 確定下料方式根據鋼結構詳圖，同時結合各零部件的具體樣式、重要程度等情況，安排下料方式，完成下料工作。下料方式的選擇參見下表。表 16 構件下料方式匯總表序號 適用范圍 下料方式 備注1 隔板、異形板件 數控自動火焰精密切割2 底板、頂板、腹板 半自動火焰精密切割3 條形肋板 直條自動火焰精密切割4 條形肋板（長＜2.5 米，厚＜16）剪切或半自動火焰精密切割5 其他板件 半自動火焰精密切割6 過焊孔等次要工作 手工焰切切割7 焊接坡口 半自動火焰精密切割8 變厚區過渡坡口 半自動火焰精密切割并打磨5.4.2 下料要點（1）一般要求1）核查鋼材的牌號、規格、質量、型號等，滿足鋼結構詳圖的要求；2）人工實際放樣時，切割線準確、清晰，放樣外形尺寸允許偏差±1mm，并作標記；3）按切割工藝特點，放樣時預留制作和安裝時的補償加工余量；4）采用樣條、樣板、樣桿時，其制作的允許偏差符合下表的規定；表 17 樣品質量控制允許偏差序號 項 目 允許偏差1 兩相鄰孔中心線距離 ±0.52 對角線、兩極邊孔中心距離 ±1.03 孔中心與孔群中心線的橫向距離 ±0.54 寬度、長度 +0.5，-1.05 曲線樣板上任意點偏離 1.05）鋼板料面凹凸不平時，矯正后下料，且不得直接錘擊鋼板矯正；6）主要零部件采用自動或半自動精密焰切。剪切適用于次要零件或邊緣仍需加工的零件，下料允許偏差±2 ㎜。手工切割鋼板允許偏差±2 ㎜。剪切邊緣平整，無毛刺、反口、缺肉等缺陷，焰切后無毛刺、飛邊、缺肉等缺陷；中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案307）焰切前，鋼料放平、墊穩，將料面的浮銹、污物清除干凈；切割縫留有切割嘴量，割縫下面應留有空隙；8）切割面硬度不超過 HV350；9）所有零件的外露自由邊緣，倒角 R1～R2mm 的圓角；10）精密焰切后，焰切面質量符合下表規定；表 18 焰切面質量控制標準序號 項目 主要零件 次要零件1 表面粗糙度 25μm 50μm2 崩坑 不允許 1000mm 長度內允許有一處1.0mm3 塌角 圓角半徑不大于0.5mm4 切割面垂直度 ≤0.05t，且不大于2.0mm（2）隔板下料要點1）為保證隔板外形尺寸和形狀的準確，結合隔板特點，所有隔板的下料均采用“數控自動精密焰切”，如下圖所示。圖 17 鋼板數控切割照片2）焰切正式切割前，采用數控設備對其他板件先行試切割，調整割炬尺寸，復核設備精確度；3）隔板下料前，作業人員以詳圖人員提供的“鋼結構詳圖”為依據，進行備料等工作。鋼板平整碼放至切割作業臺，橫縱向準備定位，處于割槍行程范圍內；中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案314）焰切操作人員以“鋼結構詳圖”為依據，將數據錄入至數控焰切設備的儲存器中，并開始進行焰切下料；5）切割后，焰切操作人員以“鋼結構詳圖”為依據，自檢下料尺寸，并標注編號；6）隔板坡口，采用半自動精密焰切，坡口尺寸達到工藝要求。（3）底板、腹板、頂板的下料要點1）底板、腹板、頂板采用“先零件下料，次整體拼板，后成型下料”的施工順序。拼板前的下料為零件下料（即一次下料），拼板后的下料為成型下料（即二次下料）。下料的控制重點為成型下料。2）為保證零件外形尺寸和形狀的準確，結合零件特點，下料均采用“半自動精密焰切”，如下圖所示；圖 18 半自動精密焰切照片3）下料前，作業人員以詳圖人員提供的“鋼結構詳圖”為依據，進行備料等工作；4）一次下料，以“鋼結構拼接詳圖”為依據，保證每個組成零件的幾何尺寸和外形的準確，并按要求在拼接處設置焊接坡口、過渡坡口等。零件下料后設置編號和方向等標識。5）二次下料在鋼板拼接之后開始，以“鋼結構成型詳圖”為依據，在板件的板面繪制成型切割線，留出切割余量。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案326）切割時按切割線平穩操作，保證板件的成型幾何尺寸、形狀尺寸、外觀形式和孔位尺寸等。7）焊接坡口和過渡坡口采用半自動精密焰切，坡口尺寸達到工藝要求。（4）其他板件的下料要點1）為保證零件外形尺寸和形狀的準確，結合零件特點，條形肋板采用“直條自動火焰精密切割”，如下圖所示；其他板件采用“半自動精密焰切”。圖 19 直條自動火焰精密切割照片2）條形肋板的半自動精密焰切，首先采用雙頭割炬同時焰切，以減小焰切變形。3）單頭割炬焰切，為減小焊接變形，可根據板厚采用分段焰切，最后再切割分段節點。切割后，變形明顯影響使用時進行矯正；肋板的過焊孔，采用手工焰切完成，保證孔尺寸；4）肋板焊接坡口，采用半自動精密焰切完成；5）切割的凸起缺陷打磨去除，缺肉部位妨礙焊接或成型外觀時，補焊完整并打磨勻順；6）下料后，各零件按同種尺寸編號、存放。5.5 拼接5.5.1 拼接概述當設計板件的尺寸已超出鋼板軋制尺寸或進貨尺寸后，為保證零件最終的幾何尺寸，需將小尺寸的零件通過一定的施工方法達到需要尺寸或達到最終效果。本工程的拼接對象，主要包括底板、腹板、頂板成型下料前的鋼板拼接，鋼柱拼接，以及縱肋處于總裝階段時長度方向的拼接，還可能包括隔板肋板、翼緣板、腹板豎肋等長度方向的拼接工作。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案335.5.2 拼接的方式根據鋼結構詳圖，同時結合各零部件的具體樣式、重要程度等情況，安排具體的拼接方式，完成拼接工作。拼接方式的選擇參見下表。表 19 鋼結構拼接方式序號 適用范圍 拼接步驟 拼接方式備注1 底板、腹板、頂板 零件制備→整體拼接→成型切割 CO2 焊+埋弧焊2 隔板 零件制備→整體拼接→成型切割 CO2 焊+埋弧焊3 縱肋 零件制備→拼接成型 CO2 焊4 隔肋、豎肋等 零件制備→拼接成型 CO2 焊5 翼緣板 零件制備→拼接成型 CO2 焊6 鋼柱管零件制備→輥圓加工→半成品圓筒接長拼接CO2 焊+埋弧焊5.5.3 拼接要點（1）一般要求1）拼接前，完成拼接所需零件的制備工作，零件的質量、數量滿足要求；2）拼接接料長度不宜小于 1000mm，寬度不宜小于 200mm，橫向接料焊縫軸線距孔中心線不宜小于 100mm；3）拼接接料焊縫采用“十字形”或“T 字形”，相鄰 T 字形交叉節點間距不小于200mm；4）組拼完成，相鄰拼接焊縫錯開，且拼接焊縫與鄰近板件的最小距離，滿足下圖所示；圖 20 拼接施工焊縫示意圖5）焊接前，徹底清除焊接區域及周邊的鐵銹、氧化皮、油污、水分等，清除區域露出金屬光澤。清除范圍參見下圖所示；中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案34圖 21 焊接前清理部位示意圖6）對接焊縫的組裝允許偏差，符合下圖；圖 22 對接焊縫允許偏差示意圖7）作業時嚴禁在非焊接區域引弧。除肋板接長外，其他板件對接焊縫應設置引弧板和引出板。焊接前在焊接接頭的兩端設置引弧板、引出板，長度大于100mm。引弧板、引出板的材質、厚度、坡口與被焊件相同。埋弧焊接的引弧和熄弧，除特殊情況外，只準在引弧板或引出板上進行；8）焊接時按照《焊接指導書》進行操作，按要求調整焊接參數，保證每層焊接的質量；9）熔透焊縫的焊層與焊層間用磨光機打磨清理。采用雙面焊接時，反面采用氣刨清根或打磨清根，清根徹底，無夾碳、粘渣等，清根露出熔敷金屬和母材，清根后再打磨出金屬光澤；10）埋弧自動焊縫焊接過程中不應斷弧，如有斷弧則必須將?；√幣俪?:5斜坡，并搭接 50mm 再引弧施焊，焊后搭接處應修磨勻順；中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案3511）焊接完成，引弧板、引出板采用火焰切割，保證切割邊緣母材外觀。嚴禁采用錘擊去除；（2）底板、腹板、頂板的拼接要點1）主要板件的拼接工作，依照“鋼結構拼接詳圖”施工。拼接時控制拼接方向、組裝尺寸、焊接定位等；2）為減小焊接變形，應根據“鋼結構成型詳圖”的特點，采用先局部拼接，后最終拼接的方式；3）焊接前，加設剛性固定或設置反變形量，減小焊接變形；4）拼接鋼板的下部墊平、墊穩，墊塊宜采用金屬。（3）翼緣板、肋板的拼接要求1）拼接前，對接焊縫應定為準確、牢固。必要時加設定位碼板固定；2）單面焊接時，根據《焊接指導書》的要求，反面設置“陶瓷襯墊”或鋼襯墊。焊后陶瓷襯墊應去除并打磨反面焊縫，鋼襯墊不用去除；3）肋板對接焊縫的拼接，可不用設置引弧板，焊縫長于對接口，焊后再打磨去除多余的焊縫，保證焊端平整。（4）鋼柱管的拼接要求1）輥圓時，坡口應朝向利于焊接的一側。輥圓后拼接接口的定位焊接應牢固，同時保證直徑和圓度。2）輥圓成為半成品管節后再在長度方向上拼接，坡口朝向利于焊接的一側。3）相鄰管節的縱向?qū)雍缚p最少相距 250mm 以上，宜錯開180°。4）管節接長，在專業胎具上進行，保證直線度。5）鋼柱的環縫焊接，采用旋轉工裝，平焊焊接。5.6 焊接5.6.1 焊接概述焊接是鋼結構工程的核心工序，本工程中的連接部位均采用焊接。本工程的焊接，包括定位焊接、正式焊接、電弧螺栓焊接三部分，定位焊接和正式焊接采用焊絲焊接；電弧螺柱焊接主要針對剪力釘，采用專用的案件設備，部分剪力釘（主要為工地安裝階段）采用焊絲焊接。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案36根據鋼結構工程的結構特點、施工環境、施工方法等因素，對于對接焊縫，將靈活采用單面焊接雙面成型和雙面焊接的方法。單面焊接時，根據施工環境、結構特點靈活采用鋼襯墊和陶瓷襯墊。廠內制作階段，焊接工作除特殊情況外，最大限度的將仰焊、立焊和橫焊等不宜焊接的位置，轉化為平焊操作。5.6.2 焊接的方式表 20 焊接方式對比選擇序號 焊接方法 適用范圍 焊接面?zhèn)渥?CO2焊打底+埋弧焊接蓋面底板、腹板、頂板的廠內拼接焊接雙面2 腹板與上翼板主要角焊縫的焊接雙面限公路橋3 外面：CO2焊打底+埋弧焊接蓋面；里面：CO2焊縫底鋼柱柱管的對接焊縫 雙面4CO2焊其他角焊縫 雙面5 隔板翼板與腹板上翼板的對接焊縫鋼襯墊，單面焊接限公路橋6 腹板上翼板長度方向的拼接焊縫陶瓷襯墊，單面焊接限公路橋7 其他對接焊縫 雙面8 工地安裝的對接焊縫陶瓷襯墊，單面焊接除梯梁9 工地安裝的對接焊縫 雙面焊接限梯梁10 廠內剪力釘焊接 四周圍焊限橫焊和鋼柱11 工地安裝的剪力釘焊接 四周圍焊12 電弧螺柱焊接廠內加工階段的剪力釘焊接除鋼柱5.6.3 焊接的材料焊接材料的選擇需與母材相匹配。根據規范要求，最終選擇的焊接材料、焊接工藝等需通過“焊接工藝評定試驗”確定。本工程計劃采用如下表所示的焊接材料：表 21 焊接材料選擇序號 焊接材料 型號 規格備注1 CO2 氣體保護焊絲 ER50-6 Φ1.2mm2 埋弧焊絲 H10Mn2 Φ4.0mm中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案37序號 焊接材料 型號 規格備注3 埋弧焊劑 SJ101 10～40 目5.6.4 焊接要點（1）焊接前，零件的裝配質量滿足要求；（2）焊接前，徹底清除焊接區域及周邊的鐵銹、氧化皮、油污、水分等，清除區域露出金屬光澤。清除區域參見“本章·拼接”一節；（3）焊接材料按規定選用；（4）施焊時母材的非焊接部位嚴禁焊接引??；（5）定位焊接要求：（a）焊接前，按“鋼結構制作詳圖”等文件復查零件質量、編號等基本情況；（b）定位焊縫應距設計焊縫端部 30mm 以上，焊縫長應為50～100mm，間距為400～600mm，定位焊縫的焊角尺寸不得大于設計焊角尺寸的 1/2；（c）定位焊不得有裂紋、氣孔、夾渣、焊瘤等缺陷，否則應找出原因處理改正；（6）焊接時環境濕度不宜高于 80％，當氣體保護電弧焊或藥芯焊絲電弧焊焊接作業區風速超過 2m/s 時，設防風棚或采取其它防風措施；（7）施焊前，當焊件表面潮濕時，應采取加熱去濕除潮措施；（8）焊縫質量等級、熔透要求、角焊縫的焊腳尺寸等，按“鋼結構制作詳圖”等文件執行；（9）施焊時，嚴禁在接頭間隙中填塞焊條頭、鐵塊等雜物；（10）焊接時，根據實際情況采取防焊接變形措施；（11）焊接完成后及時清理焊縫表面的熔渣、飛濺等附著物；（12）剪力釘焊接要點：（a）剪力釘焊接前，應按“鋼結構制作詳圖”劃出裝配線，確定裝配點位；（b）剪力釘?shù)囊?guī)格滿足“鋼結構制作詳圖”的要求；（c）剪力釘焊接前，打磨去除影響焊接質量的鐵銹、油漆；（d）剪力釘焊接時，保證剪力釘基本直順，不影響使用性能；（e）剪力釘焊接后，將瓷環清理干凈。焊腳周圈不全的，手工補焊齊全。5.7 主要單元件的綜合制作中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案385.7.1 單元件劃分本工程疊合梁制作時，結合結構特點和加工工藝，將疊合梁劃分為“底板單元件、T形腹板單元件、隔板單元件、箱間橫系梁等幾種類型”。各個單元件制作完成一定數量，連同其他板件，再進行組裝。52 米疊合梁在場內按照 24 米和 28 米進行劃分，并保證接口不在同一環形位置，60米疊合梁在場內按照 32 米和 28 米進行劃分，同樣并保證接口不在同一環形位置。圖 23 疊合梁分段接口照片5.7.2 隔板單元件制作流程和要求（1）施工工藝流程中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案39圖 24 隔板單元件施工工藝流程圖（2）制作工序流程步驟圖施工步驟 說明隔板單元體制造腹板制造進行數控精密自動切割，板邊根據焊縫等級要求設置坡口肋板制造進行多頭精密自動切割或剪切翼板制造進行數控精密自動切割，板邊根據焊縫等級要求設置坡口。切割后進行彎曲加工護筒制造進行多頭精密自動切割或剪切熱彎中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案40施工步驟 說明展開料下料后，采用輥圓機輥圓加工組焊在隔板腹板上劃各種隔板肋板的裝配線位按裝配線和肋板編號，組裝各種肋板，完成定位焊接隔板采用船位或平位，完成焊接矯正采用火焰對焊接后局部變形的部位，進行熱矯正（3）制造要點1）零件制作A）隔板腹板采用數控自動精密焰切切割。隔板肋板、護筒板除可采用精密焰切外，還可采用剪切切割。過焊孔等次要部位，采用手工焰切；B）隔板腹板四邊如根據“鋼結構制作詳圖”要求需要開坡口，則坡口采用半自動焰切切割，切割后打磨勻順；C）隔板腹板原則上不設置拼接縫，采用整板切割。如不得不設置拼接縫時，對接焊縫為全熔透焊縫，質量等級為一級；D）隔板護筒為圓筒形時，為整筒制作，保證直徑和圓柱度；2）組拼和焊接A）隔板單元體組裝在平位胎具或平整地面上進行。組裝前，按“鋼結構制作詳圖”在隔板腹板上繪制裝配線位；B）肋板按線位和肋板編號組裝至隔板中，保證肋板的垂直度和肋板間距，并與隔板腹板定位焊接；C）隔板護筒為圓筒形時，與孔四周均勻?qū)R，避免傾斜等缺陷；D）焊接后，采用火焰進行局部矯正，控制矯正溫度；中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案41E）焊后 48h 對單元體質量進行全面核查，檢查板面平整度和焊縫尺寸。5.7.3 底板單元件制作流程和要求（1）施工工藝流程圖 25 底板單元件施工工藝流程圖（2）制作工序流程步驟圖施工步驟 說明底板制造零件制造完成零件外形切割板邊根據要求設置坡口組對焊接采用零件，在長度方向或長寬兩方向組拼組拼完成按要求對拼接焊縫焊接矯正 局部矯正平整成型切割二次切割成為最終尺寸（3）制造要點1）采用先拼接后二次切割（成型切割）的施工方式，以減小焊接變形；2）拼接前的零件的一次切割保證外形尺寸，坡口根據“鋼結構制作詳圖”設置。零件標注編號和方向。3）根據“鋼結構制作詳圖”，將零件組對成型，重點控制對接焊口的裝配尺寸；4）組對后，根據焊接要求進行焊接，控制焊接變形；5）焊后變形部位，采用火焰矯正；6）焊后 48h 對拼接焊縫進行超聲波和射線無損檢測。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案427）焊后，根據“鋼結構制作詳圖”進行成型放樣和切割。放樣保證尺寸和方向，切割前預留割嘴量，保證切割后的成型尺寸；8）制孔前，制孔模板按要求定位準確和牢固。制孔時，保證孔徑和圓柱度；9）制孔后，打磨孔群雜物。5.7.4 T 形腹板單元件制作流程和要求（1）施工工藝流程圖 26 T 形腹板單元件施工工藝流程圖（2）制作工序流程步驟圖施工步驟 說明腹板制造完成零件外形切割板邊根據要求設置坡口采用零件，在長度方向組拼組拼完成按要求對拼接焊縫焊接局部矯正平整中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案43施工步驟 說明二次切割成為最終尺寸I 形肋制造完成外形切割完成過焊孔切割變形部位矯正上翼板制造完成外形切割板邊根據要求設置焊接坡口或過渡坡口變形部位矯正單元體組焊在上翼板劃腹板的裝配線位采用平位位置，在專用胎具中，按裝配線位和板件編號，組裝腹板等，完成定位焊接，成為T形梁采用專用自動埋弧焊焊機，將T形鋼梁的翼緣板與腹板焊縫焊接完畢采用專用翼緣矯正機，對焊后的工字梁進行機械矯正中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案44施工步驟 說明在腹板上劃腹板豎肋的裝配線位按裝配線位和板件編號，組裝腹板豎肋，完成定位焊接采用半自動CO2 氣體保護焊，完成豎肋與腹板的焊縫矯正采用火焰對焊接后局部變形的部位，進行熱矯正涂裝焊接完成，完成焊接部位的除銹和涂裝（3）制造要點1）零件制作A）腹板的制造要點同“底板制造”要點；B）上翼板在長度方向采用先下料，后在組焊階段拼長的施工方式。拼接處設置坡口，坡口形式按“鋼結構制作詳圖”設置，注意坡口方向；中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案45C）存在變厚且超過規范要求時，按“鋼結構制作詳圖”設置過渡坡口，保證坡度比。2）組拼和焊接A）組裝分兩次：a）腹板與上翼板的組裝和焊接；b）腹板與肋板的組裝和焊接；B）腹板與上翼板組裝時，在平位胎具或平整地面上進行。組裝前，按“鋼結構制作詳圖”在上翼板板面繪制裝配線位。腹板按線位與上翼板組裝，并完成定位焊接；C）上翼板拼接焊縫避讓肋板和隔板位置，最少距離保證100mm；D）按線位組裝腹板，特別注意腹板與上翼板的定位方向（上下方向、左右方向），完成定位焊接；E）組裝后轉入焊接工序，按要求完成腹板與上翼板主要角焊縫的焊接工作，保證焊縫尺寸和外觀；F）主要角焊縫焊接后，采用機械矯正翼緣板的變形，形成T 字梁；G）腹板與肋板組裝時，在平位胎具或平整地面上進行。組裝前，按“鋼結構制作詳圖”在腹板板面繪制裝配線位，特別注意肋板所處腹板的板面方向，避免裝反；H）肋板按線位和肋板編號組裝至腹板中，保證肋板的垂直度和肋板間距，并與腹板定位焊接；I）肋板組裝后轉入焊接工序，按要求完成腹板與肋板角焊縫的焊接工作，保證焊縫尺寸和外觀。焊接后，采用火焰進行局部矯正，控制矯正溫度；J）I 形肋板的接長拼接焊縫，采用雙面的焊接工藝，焊接前設置坡口。5.7.5 頂板單元件制作流程和要求（1）施工工藝流程中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案46圖 27 頂板單元件施工工藝流程圖（2）制作工序流程步驟圖施工步驟 說明頂板制造完成零件外形切割板邊根據要求設置坡口采用零件，在長度方向組拼組拼完成按要求對拼接焊縫焊接局部矯正平整二次切割成為最終尺寸I 形肋制造完成外形切割完成坡口的切割變形部位矯正單元體組焊在頂板上劃I 形肋板的裝配線位中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案47施工步驟 說明按裝配線位和板件編號，組裝I形肋板，完成定位焊接在專用胎具上，完成單元體焊接工作矯正采用火焰對焊接后局部變形的部位，進行熱矯正涂裝焊接完成，完成焊接部位的除銹和涂裝（3）制造要點1）零件制作A）頂板的制造要點同“底板制造”要點；2）組拼和焊接A）頂板與肋板組裝時，在平位胎具或平整地面上進行。組裝前，按“鋼結構制作詳圖”在頂板板面繪制裝配線位，特別注意肋板所處頂板的板面方向，避免裝反；B）肋板按線位和肋板編號組裝至頂板中，保證肋板的直線度和肋板間距，并與頂板定位焊接；C）肋板組裝后轉入焊接工序，按要求完成頂板與肋板角焊縫的焊接工作，保證焊縫尺寸和外觀。焊接后，采用火焰進行局部矯正，控制矯正溫度；D）I 形肋板的接長拼接焊縫，采用雙面的焊接工藝，焊接前設置坡口。5.7.6 箱間橫系梁制作流程和要求（1）施工工藝流程中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案48圖 28 箱間橫系梁制作工藝流程圖（2）制作工序流程步驟圖施工步驟 說明橫梁腹板制造完成零件切割局部變形處矯正橫梁頂板制造進行數控精密自動切割板邊根據焊縫等級要求設置坡口局部變形處矯正橫梁底板制造完成零件切割局部變形處矯正中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案49施工步驟 說明橫梁肋板制造完成零件切割局部變形處矯正中箱組焊在腹板板面劃肋板的裝配線位按裝配線位和板件編號，組裝肋板，完成焊接焊接后，完成內部的涂裝作業安裝頂?shù)装?，形成箱形。焊接頂?shù)装迮c“L 型”肋板的對接焊縫外箱組焊將外箱的頂?shù)赘拱褰M焊成為“箱形”，并完成箱內涂裝總裝按安裝定位線，將外箱與中箱定位只焊接一端外箱與中箱的焊縫，另一端不焊接中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案50施工步驟 說明涂裝焊接完成，完成焊接部位的除銹，并完成箱外的涂裝工作（3）制作要點1）腹板與肋板焊接后，須涂裝，涂裝完成后再成箱組裝；2）頂、底板與腹板采用單面坡口焊接，具體按照“鋼結構制作詳圖”執行；3）為保證外箱與中箱可移動，只焊接外箱頂、底板與外箱腹板的箱外焊縫；4）未與中箱焊接的外箱，應能活動，且活動間隙控制在每側2mm 以內；5）打磨所有外露板件的棱角、焊縫，保證外觀；6）焊接完成設置編號。5.8 總裝胎具搭設5.8.1 概述鋼結構零部件制作合格，且達到一定數量，相繼轉入總裝工序。為利于線形控制，提高施工效率，先行搭設總裝所用的胎具?？傃b胎具根據鋼結構構件的質量、結構型式、外形輪廓、制作預變形、設計的平縱橫控制線形、成橋預拱值，以及構件轉運等因素進行設計和制作。搭設后的胎具為鋼構件空間三維數據的擬合體。總裝胎具通常由基礎鋼板、立樁、橫擔、縱向連接、斜向支撐、定位塊等構成?？傃b胎具計劃由鋼板和槽鋼搭設，立樁的強度、剛度滿足安全生產需要。5.8.2 胎具搭設步驟流程圖施工步驟 說明平整場地清理雜物夯實地面中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案51施工步驟 說明放樣 按胎具數據表測設立樁位置鋪設基礎鋼板按線位鋪設立樁下部的基礎鋼板鋼板與基礎墊實安裝立樁立樁按線定位立樁與基礎鋼板焊牢安裝橫擔測設水平線或直接測設高低差橫擔按起拱線定位高差復測后，焊接加固中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案52施工步驟 說明安裝縱連、斜撐逐一安裝縱聯、斜撐縱連、斜撐等與立樁固定牢固安裝定位塊在胎具縱向的一側設置定位塊，利于首件板件定位5.8.3 搭設要點（1）搭設根據“總裝胎具制作詳圖”，滿足胎具縱橫向立樁間距、起拱數值，以及縱連、斜撐的組成要求；（2）胎具的立樁、橫擔的材料滿足技術要求，焊縫連接處滿足技術要求；（3）基礎鋼板與地面應固定平穩，不存在顫動等狀況，存在縫隙可用鋼板墊穩；（4）立樁與基礎鋼板充分固定后，再測設起拱用水平線或起拱高差；（5）橫擔與立樁先行定位，高差復測滿足要求再充分焊接固定；（6）胎具搭設中，每組立樁按“總裝胎具制作詳圖”設置編號；（7）胎具搭設后，除鋼梯梁胎具外，其他胎具須經廠級專職質控復測后使用，監理人員有復核要求時按要求執行；（8）胎具搭設的允許偏差，根據施工經驗按下表執行。表 22 胎具搭設允許偏差序號 項目 允許偏差 備注1 立樁起拱高差 ±5mm2 橫擔水平高差 ±5mm3 立樁橫縱向位置偏差 ±150mm4 每組立樁縱向相對間距 ≤150mm中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案53序號 項目 允許偏差 備注5 每組立樁橫橋向間距 ≤150mm6 橫擔與立樁的焊腳高度 （-1～+4）mm5.9 總裝5.9.1 概述鋼結構零部件制作合格，且達到一定數量，轉入總裝工序?？傃b是形成構件的重要工序。本工程疊合梁采用“正向總裝方式”，即底板在下、頂板在上的方式總裝。同時，為保證整體線形，單片疊合梁采用整體胎具。本工程總裝的內容包括：零部件裝配、零部件焊接、剪力釘焊接。5.9.2 總裝流程步驟圖請參見“本章第二節——施工總體流程”。5.9.3 總裝要點（1）總裝時的“焊接要點”參見“本章·焊接”一節的相關內容；（2）總裝時的“焊接拼接要點”參見“本章·拼接”一節的相關內容；（3）總裝時的“制孔要點”參見“本章·制孔”一節的相關內容；（4）零部件安裝時，按“鋼結構制作詳圖”繪制裝配線，同時標注零件編號；（5）按“鋼結構制作詳圖”確定零部件的裝配方向，再按裝配線定位，除保證幾何線位外，需根據具體位置保證其垂直度、水平度等尺寸，滿足要求再進行定位焊接；（6）按“施工總體流程圖”組織總裝工作，分批次的推進總裝；（7）單元體總裝時，充分固定后方可吊車脫鉤；（8）在總裝工序設置焊接坡口時，滿足“本章·下料”一節的相關內容；（9）采用先孔法施工時，總裝需以孔定位，并同時保證其他定位尺寸；（10）總裝時，頂板與腹板上翼板、腹板上翼板與隔板上翼板的對接焊縫均采用反面設置襯板的單面焊雙面成型焊接工藝，注意設置襯板；（11）支座墊板為楔形樣式，安裝時注意安裝方向和位置尺寸；（12）除焊縫外，重點檢查長度、橋面寬度、箱室寬度、箱室高度、拱度、端頭對角線、支座墊板位置和方向、安裝接口空間和接口坡口；（13）安裝接口中的焊接部位，打磨后包封；中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案54（14）總裝完成，按要求標注構件編號和安裝方向。5.9.4 現場拼接疊合梁分段運輸?shù)浆F(xiàn)場后，進行焊接成整體，焊接采用等強焊接，保證焊接質量，尤其在冬季施工時，為了保證焊接質量，需要在施焊的位置搭設暖棚，保證焊接時的環境溫度，確保焊接質量。 第六章 鋼梁防腐方案6.1 防腐概述本章所指的防腐施工包括鋼結構工程制作和安裝階段所須進行的除銹、涂裝以及相關的準備和驗收工作。除銹工作涵蓋原材料除銹、鋼零件（構件）制作過程中的除銹以及修整維護除銹；涂裝工作涵蓋原材料涂裝、鋼零件（構件）制作過程中涂裝以及修整維護涂裝，涂裝包括油漆涂裝和金屬涂裝。6.2 防腐施工的組織防腐施工前，成立以鋼結構項目部經理為首的組織機構，下設技術質量科、工程科、安全科等，作業層設置原材料除銹預處理班組、原材料涂裝預處理班組、噴砂除銹班組、涂裝班組。具體設置參見本方案“施工部署”一章。6.3 防腐施工的擬資源投入防腐施工是鋼結構施工中的一個重要組成部分，防腐施工作業人員的投入緊緊圍繞鋼結構施工的總體施工進程。根據工程特點和基本施工流程，防腐施工作業在工程的前中后期均存在，是一個持續性的施工工序。防腐施工的投入，將按照鋼結構工程的前期、中期和后期三個進程進行安排，保證以最有效的投入，滿足工程的實際需要。6.3.1 防腐施工作業場所的投入根據工程特點和制作場地的總體安排，在鋼結構制作階段，防腐施工主要安排在三個區域——原材料預處理區域、小型零件綜合制作區域和總裝綜合區域；在鋼結構安裝階段，防腐施工的場地即為最終的安裝場地。防腐場地均為露天。各場地的主要功能，參見下表。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案55表 23 防腐作業場所劃分序號 場地名稱 主要功能 備注1 原材料預處理區域鋼板原材料機械拋丸除銹和車間底漆的涂裝型材、薄板等噴砂除銹和涂裝2 小型零件綜合制作區域焊縫除銹和涂裝破損處局部除銹和涂裝3 總裝綜合區域焊縫除銹和涂裝破損處局部除銹和涂裝出廠前整體涂裝4 安裝區域破損處局部除銹和涂裝轉序前分階段除銹和涂裝交工前整體涂裝6.3.2 防腐施工作業人員的投入防腐施工作業人員包括除銹人員、涂裝人員和必要的配合人員。擬投入的施工作業人員參見下表。表 24 防腐作業人員計劃序號作業人員制作階段 安裝階段任務說明前期 中期 后期1 自動拋丸機除銹操作員 2 0 0鋼板原材料自動拋丸除銹、車間底漆涂裝2 自動拋丸機除銹配合人 8 0 03 龍門起重機駕駛員 6 2 04 車間底漆涂裝人員 4 0 05 噴砂除銹人員 6 6 0 零部件、型材、焊縫等除銹6 動力除銹人員 0 10 4 焊縫、狹窄區、零散區除銹7 油漆涂裝人員 0 10 4 油漆涂裝8 金屬涂裝人員 0 4 2 金屬涂裝9 汽車起重機駕駛員 0 2 2配合施工10 其他配合人員 2 4 2中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案566.3.3 防腐施工設備的投入防腐施工設備包括除銹及配套設備、油漆涂裝及配套設備、金屬涂裝及配套設備等。除本方案“施工部署”一章“設備投入”的內容外，擬投入的其他防腐施工設備參見下表。表 25 防腐作業設備投入序號設備名稱制作階段 安裝階段任務說明前期 中期 后期名稱 型號1 板式自動拋丸機 1 0 0 原材料機械拋丸除銹2 空壓機 0 1 0零部件、型材、焊縫、薄板等除銹3 噴砂設備總成 2 2 04 專用吸砂機 1 1 05 打磨機 0 10 6 人工動力除銹6 專用吸塵器 0 2 1 涂裝表面清理7 專用篩子 2 2 0 磨料分揀8 加熱干燥機 1 1 0 加快空氣干燥9 龍門起重機 4 6 0 配合施工10 涂料攪拌器 1 1 1 涂料攪拌11 無氣噴涂設備 1 2 1 主要涂裝設備12 微型空壓機 1 1 1空氣噴涂。輔助涂裝13 空氣噴涂設備 1 1 114 毛刷 0 10 10 人工涂裝6.3.4 防腐施工的安全物品投入表 26 防腐施工的安全物品投入序號物品名稱制作階段 安裝階段任務說明前期 中期 后期名稱 型號1 安全帽 10 10 122 防塵口罩 20 20 103 防護服、防護罩 3 3 04 低壓變壓器 1 1 0中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案57序號物品名稱制作階段 安裝階段任務說明前期 中期 后期名稱 型號5 低壓鼓風機 2 2 06 三級電箱 3 3 27 專用手套 10 10 128 防塵苫布6.4 防腐施工6.4.1 防腐體系根據設計圖紙的要求，同時結合所處的大氣區腐蝕環境和防腐涂料，本工程的設計防腐保護年限、除銹等級、防腐體系、面漆顏色和各施工階段的計劃完成度參見下表。表 27 防腐質量控制要求涂層體系設計年限 長效型，保護年限＞25 年面漆顏色 待定除銹部位 除銹說明 除銹等級備注外表面 噴射、拋射除銹 Sa2.5內表面 噴射、拋射除銹 Sa2.5鋼梁鋼橋面 只除浮銹 無鋼蓋梁頂面 噴射、拋射除銹 Sa2.5拴接摩擦面 噴射、拋射除銹 Sa2.5局部區域 手工動力除銹 St3.0鋼結構外表面防腐體系部位 涂料種類 道數 涂裝厚度施工場所及完成階段單位 不低于，μm外表面（包括 U 肋手孔位置的 U 肋內表面）醇溶性無機硅酸鋅車間底漆1 20 廠內涂裝環氧富鋅底漆 1 60 廠內涂裝環氧（厚漿）漆 2 80+80=160 廠內涂裝丙烯酸脂肪族聚氨酯面漆 2 40+40=80 出廠前廠內涂裝中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案58總干膜厚度 320鋼結構內表面防腐體系部位 涂料種類 道數 涂裝厚度施工場所及完成階段內表面醇溶性無機硅酸鋅車間底漆1 20 廠內涂裝環氧富鋅底漆 1 60 廠內涂裝環氧厚漿漆 1 100+100=200 廠內涂裝總干膜厚度 280鋼結構橋梁頂面防腐體系部位 涂料種類 道數 涂裝厚度施工場所及完成階段公路橋鋼橋面醇溶性無機硅酸鋅車間底漆1 20 廠內涂刷環氧富鋅底漆 1 80 廠內涂裝總干膜厚度 100U 肋等內表面醇溶性無機硅酸鋅車間底漆1 20現場焊縫內表面 環氧厚漿漆 2 100+100=200現場焊縫外表面 環氧富鋅底漆 1 80高強度螺栓接合面 無機富鋅防銹防滑漆 1 80備注：1、工地焊口、工地遺留部位、破損處修復等的防腐體系，根據所處的不同區域位置，按以上內容選擇配套防腐體系。2、鋼橋面板上側涂膜耐溫性≥250℃，鋼橋面板下側涂膜耐溫性≥160℃。6.4.2 除銹工藝的選擇本工程的除銹主要選用三種方法——機械自動拋丸除銹、噴砂除銹和手工動力除銹。每種除銹方法各有優劣，施工中根據不同部位靈活選用，組合完成除銹工作。三種除銹方法的規劃參見下表。表 28 除銹工藝選擇序號 除銹方法 主要適用范圍 達到的除銹等級1 機械自動拋丸除銹鋼板原材料除銹適當尺寸型材的除銹Sa2.52 噴砂除銹型材除銹薄板除銹零碎零件等除銹拴接摩擦面基底處理Sa2.53 手工動力除銹焊縫除銹局部破損的除銹St3.0中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案59特殊空間部位的除銹6.4.3 除銹前的表面預處理被除銹對象應經驗收合格，方可進行除銹，除銹前必須進行表面預處理。不同的除銹對象，表面預處理內容略有差別，但基本包括：結構預處理、表面除油處理、表面除污處理、表面除鹽處理。（1）結構預處理噴砂除銹前，手工動力除銹前進行必要的結構預處理，處理的內容主要包括：（a）粗糙焊縫打磨光順，焊接飛濺物清除干凈。焊縫深0.8mm 以上或?qū)挾刃∮谏疃鹊囊н呑鲅a焊處理，并打磨光順；（b）自由棱邊打磨成區域半徑為 2mm 左右的圓角；（c）切割邊的峰谷超過 1mm 時，打磨到 1mm 以下；（d）表面層疊、裂縫、夾雜物等須打磨處理，必要時補焊。（2）表面除油處理不管采用何種除銹方法，除銹前如被除銹部位存在油污、油脂等附著物，應采用專用清潔劑低壓噴洗或軟刷刷洗，并用淡水槍沖洗掉所有殘余物；或采用堿液、火焰等處理，并用淡水沖至中性。如只在局部面積上存在油污和油脂，一般可采用局部處理措施；如大面積或全部面積存在，則應進行全面的清理。油污、油脂清理合格后方可轉入除銹工序。（3）表面除污處理不管采用何種除銹方法，除銹前如被除銹部位存在灰塵、泥土、較厚的銹層、疏松的氧化皮等附著物，應在除銹前清理干凈。清理措施可采用高壓水槍、高壓氣體、人工鏟除、人工打磨等方法。（4）表面除鹽處理鋼材表面存在超標的酸、堿、鹽時，采用熱水、高壓淡水沖洗。合格后轉入除銹工序。6.4.4 機械自動拋丸除銹和車間底漆的涂裝（1）概述鋼板進場合格后，首先進行原材料的預處理除銹。鋼板原材料采用起重設施送入傳送軌道，采用專業的機械自動拋丸除銹，除銹后清理表面磨料，運至旁位涂裝區涂裝車間底漆并晾干。（2）施工流程中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案60圖 29 機械自動拋丸除銹施工工藝流程圖（3）技術和施工要點施工前，調試機械設備，各種參數、安全和環保設施運行正常，滿足施工需要；（b）根據不同的除銹要求，選擇適當?shù)哪チ?，磨料滿足質量和工藝要求。重復使用的磨料，使用后根據規定的質量標準進行檢驗，合格的可以重復使用；（c）首先進行試除銹，檢測首件鋼材的除銹清潔度和表面粗糙度，合格后方可按照同樣的機械參數和磨料進行批量除銹；（d）施工過程中，抽檢鋼材的除銹清潔度和表面粗糙度，根據實際情況調整機械參數和磨料；（e）根據具體的除銹要求，安排鋼板的單面除銹和雙面除銹；（f）鋼材端口出料后，清除鋼材表面遺留的磨料等附著物；（g）從出料軌道運至涂裝平臺時，采用多點（不少于4 點）卡具或捆扎吊裝，減小鋼材變形；（h）運至涂裝平臺后，馬上涂裝車間底漆。車間底漆的種類、厚度滿足技術和質量要求；（i）涂裝車間底漆的鋼材，確經晾干后方可運出使用或堆放。6.4.5 噴砂除銹和底漆的涂裝（1）概述噴砂除銹一般只在機械自動拋丸除銹無法勝任時采用，工程中主要適用在型材、薄板、零散件或特殊工藝的除銹工作。噴砂除銹采用空壓機和自制的噴砂設備（如噴砂罐、輸入管道、噴頭等），將噴砂罐內的磨料通過高壓空氣噴出至鋼材表面，按照規定的噴射角度、噴射速度、噴射距離完成除銹工作。除銹后清理表面磨料和灰塵等物，合格后涂裝車間底漆或正式底漆并晾干。（2）施工流程中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案61圖 30 噴砂除銹施工工藝流程圖（3）技術和施工要點施工前，調試機械設備，各種參數、安全和環保設施運行正常，滿足施工需要；（b）噴砂使用的壓縮空氣，必須分離出去油污和水分；（c）根據不同的除銹要求，選擇適當?shù)哪チ?，磨料滿足質量和工藝要求。重復使用的磨料，使用后根據規定的質量標準進行檢驗，合格的可以重復使用；（d）噴砂壓力根據選用不同的磨料確定，其壓力控制在4～6 個大氣壓即可，相對密度小的磨料采用的壓力可低些，相對密度大的磨料采用的壓力可高些；噴射距離一般以10～300mm 為宜；噴射角度以 35°～76°為宜；（e）首先進行試除銹，檢測首件鋼材的除銹清潔度和表面粗糙度，合格后方可按照同樣的機械參數和磨料進行批量除銹；（f）施工過程中，抽檢鋼材的除銹清潔度和表面粗糙度，根據實際情況調整機械參數和磨料；（g）噴砂操作按順序逐段或逐塊進行，以免漏噴和重復除銹。一般應遵循先下后上、先內后外以及先難后易的原則進行噴射除銹；（h）經除銹后的鋼材表面，應用毛刷等工具清掃，或用干凈的壓縮空氣吹凈，然后方可進行下道工序；（i）鋼材除銹經驗收合格，應在表面返銹前涂完第一道底漆。一般應在除銹完成后4h 內涂裝第一道底漆，當所處環境的相對濕度不大于 60%時，可以適當延長，但最長不應超過 12h。不管停留多長時間，只要表面出現返銹現象，應重新除銹；（j）涂裝車間底漆的鋼材，確經晾干后方可運出使用或堆放。6.4.6 手工動力除銹和底漆的涂裝（1）概述中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案62手工動力除銹一般只在其他除銹方法無法勝任時采用，工程中主要適用在焊縫除銹、局部破損除銹和特殊空間部位的除銹。手工動力除銹采用磨光機、鋼絲刷、砂輪機等工具，對被除銹部位進行反復打磨，除去氧化皮、鐵銹等附著物，直到達到要求的除銹等級。除銹后清理表面的附著物，合格后涂裝正式底漆。（2）施工流程圖 31 手工動力除銹施工工藝流程圖（3）技術和施工要求根據不同的除銹部位，選擇適當?shù)某P工具。動力除銹過程中，除銹效果降低后，應及時更換鋼絲刷、砂輪片等耗材。（b）動力除銹應按照一定的順序或范圍進行，防止漏除銹。（c）焊縫部位的動力除銹應反復打磨，除銹范圍應擴展到焊縫周邊30mm～50mm范圍內，使其除銹完整。（d）破損部位的動力除銹，除銹范圍應擴展到破損處周邊一定范圍，去除粉化、剝離、破損等有缺陷的漆膜，并做拉毛處理。對露出金屬的部位，應徹底清潔表面，達到除銹要求。（e）特殊空間部位的除銹，除銹范圍應擴展到被除銹部位周邊一定范圍，除銹時應徹底清潔露出金屬的表面，達到除銹要求。擴展區的涂層完好的，可保留并做拉毛處理。（f）經除銹后的鋼材表面，應用毛刷等工具清掃，或用干凈的壓縮空氣吹凈，然后方可進行下道工序。（g）鋼材除銹經驗收合格，應在表面返銹前涂完第一道底漆。一般應在除銹完成后4h 內涂裝第一道底漆，當所處環境的相對濕度不大于 60%時，可以適當延長，但最長不應超過 12h。不管停留多長時間，只要表面出現返銹現象，應重新除銹。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案636.4.7 涂裝工藝的選擇涂裝包括油漆涂裝和金屬涂裝。油漆涂裝方法一般包括無氣噴涂、空氣噴涂、手工刷涂或輥涂等幾種，金屬涂裝一般采用熱噴涂或電弧噴涂。每種油漆噴涂方法各有優劣，施工中根據不同部位靈活選用，組合完成涂裝工作；金屬涂裝采用電弧噴涂。各種涂裝方法的特點參見下表。表 29 涂裝工藝的選擇序號 涂裝方法 主要適用范圍 備注1 無氣噴涂鋼板原材料除銹后的涂裝各種桿件、構件的正式涂裝無氣噴涂是油漆涂裝的首選方法2 空氣噴涂 無氣噴涂不便采用時選擇，起補充作用3 手工刷涂或滾涂焊縫涂裝局部破損區域的修補涂裝散碎區域的涂裝其他方法不便操作的特殊空間區域手工涂裝作為前兩個方法的補充4 電弧金屬噴涂拴接摩擦面的金屬涂裝外表面需進行金屬涂裝防護的部位6.4.8 無氣噴涂（1）概述無氣噴涂法是利用特殊形式的氣動、電動或其他動力驅動的液壓泵，將涂料增至高壓，當涂料經管路通過噴槍的噴嘴噴出時，其速度非常高，隨著沖擊空氣和高壓的急速下降及涂料溶劑的急劇揮發，使噴出的涂料體積驟然膨脹而霧化，高速地分散在被涂物表面上，形成漆膜。（2）操作要點噴槍嘴與被噴物表面的距離，一般控制在 300～380mm 為宜；（b）噴幅寬度：較大的物件以 300～500mm 為宜，較小的物件以100～300mm為宜；（c）噴槍與物面的噴射角度為 30°～80°；（d）噴幅的搭接應為幅寬的 1/6～1/4，并視噴幅的寬度而定；（e）噴槍運行速度以 60～100cm/s 為宜。（3）施工注意事項根據涂料種類、噴涂距離等選擇適用的噴嘴型號和高壓輸漆管長度；（b）噴涂裝置使用前，檢查高壓系統各固定螺母，以及管路接頭是否擰緊；（c）涂料應經過濾后才能使用，否則容易堵塞噴嘴；中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案64（d）噴涂過程中不得將吸入管拿離涂料液面，以免吸空，造成漆膜流淌。容器內的涂料太少時，應注意加入涂料；（e）發生噴嘴堵塞時，應關槍，取下噴嘴，用刷子在溶劑中清洗，然后再用壓縮空氣吹通；（f）噴涂過程中，如果停機時間不長，可不排除機內涂料，把槍頭置于溶劑中即可，但對于干燥較快的涂料，則應排除機內涂料，并清洗整機；（g）噴涂結束后，將吸入管從涂料桶中提起，使泵空載運行，將泵內，過濾器、高壓軟管和噴漆內剩余涂料排出。然后用溶劑空載循環，將上述各器件清洗干凈。6.4.9 空氣噴涂（1）概述空氣噴涂是利用壓縮空氣的氣流將涂料代入噴槍，經噴嘴吹散成霧狀，并噴涂到物體表面上的一種涂裝方法。（2）操作要點在噴涂時，必須將噴槍空氣壓力、噴出量和噴霧幅度的系統調整的適當?shù)某潭?，保證噴涂質量。應根據各種噴槍產品說明書的規定調整空氣壓力、噴出量和噴霧幅度，并在調整后試噴涂，達到理想工作狀態；（b）噴涂的距離，應根據噴涂壓力和噴嘴的大小來確定，一般使用大口徑噴槍時為200～300mm，使用小口徑噴槍時為 150～250mm；（c）在噴涂過程中，應保持噴槍與被涂物表面呈直角狀態和平行運行；噴槍的運行速度為 30～60cm/s，并應穩定；（d）噴幅搭接的寬度，一般為有效噴幅寬度的 1/4～1/3，并應保持一致。搭接寬度過多和多少，會造成漆膜厚度不勻等現象。6.4.10 手工刷涂或滾涂（1）概述手工刷涂指用漆刷進行涂裝施工的方法；手工滾涂指用專用滾刷進行涂料施工的方法。兩種涂裝方法具有工具簡單、施工方便、容易掌握，節省漆料和溶劑的特點，但勞動強度大，生產效率低，施工質量在很大程度上取決于工人的操作技術。（2）操作要點根據被涂裝部位的尺寸、位置等，選擇適當?shù)墓ぞ咝吞?、?guī)格；（b）反復多次刷涂或輥涂，保證涂裝厚度，避免遺落；中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案65（c）涂裝時，防止涂層厚度過于集中而造成流掛，避免明顯的痕跡。第七章 運輸架設方案7.1 概述本工程疊合梁在蘆臺加工廠進行加工，并采用整體胎架進行組裝制作，分兩個運輸節段進行運輸，而后通過公路運輸至安裝工地，到施工現場后對兩個運輸節段進行拼裝焊接，再通過架橋機進行整體架設。60 米和 52 米疊合梁加工、運輸、架設方案一致。7.2 運輸7.2.1 管理機構運輸前，成立運輸和吊裝管理機構，疊合梁加工廠、運輸和吊裝單位的相關管理人員組成，最終組成人員參見“運輸?shù)跹b安全專項施工方案”中的管理機構。7.2.2 運輸單位加工廠至工地的廠外運輸，計劃采用專業運輸公司負責。實施前，與運輸單位簽署運輸合同及安全協議等文件。運輸工作，受我公司項目部全程管理。7.2.3 運輸人員特種作業人員 100%持證上崗，特種車輛的合格證，年鑒證明等齊備。所有進場人員進行安全教育和安全技術交底。7.2.4 運輸設備和材料主要選用炮車進行疊合梁的運輸。運輸所需的鋼絲繩、鎖具、包角、反光標識等，均投入齊備，滿足運輸需要。7.2.5 運輸條件和時機（1）疊合梁節段通過驗收合格，具備出廠條件。（2）工地節段拼接場地準備完畢，架設現場橋梁下部結構施工完成，滿足架設條件。（3）運輸滿足合同甲方的總體工期和調度要求。（4）超限運輸由交管部門批復。7.2.6 計劃運輸路線運輸路線：市政一鋼結構施工處（天津工廠）→X503 縣道[67m]→S102 七里海大道[1.5km]→蘆臺西收費站→濱保高速（保定方向）[70.5km]→石各莊互通立交→京滬高速（上海方向）[46.6km]→子牙園收費站→子牙快速路[7.4km]→S120 新津淶公路[10.4km]中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案66→施工便道（K10+900）[9km]→胡辛莊立交主線橋（K1+800-K2+000）。全程共計146公里，大約需要 2.5 小時。圖 32 總體運輸路線圖蘆臺西收費站圖 33 進入濱保高速詳細路線圖中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案67子牙園收費站圖 34 從京滬高速經子牙園收費站下高速詳細路線圖終點新建津石高速新津淶公路圖 35 進入便道詳細路線圖圖 36 疊合梁現場拼接及架設布置圖7.2.7 計劃運輸時間（1）2019 年 12 月 15 日—2019 年 12 月 20 日運輸 52 米疊合梁。（2）2019 年 1 月 15 日—2019 年 1 月 20 日運輸 60 米疊合梁。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案687.2.8 運輸節段重量表 30 第 14 跨 60m 疊合梁最大外形輪廓尺寸及重量編號 寬度 高度 長度重量（噸）L1-13 3100 2870 32000 82.607L2-13 3100 2870 32000 82.607L3-13 3100 2870 32000 82.607L4-13 3100 2870 32000 82.607L5-13 3100 2870 32000 82.607L1-14 3100 2870 28056 72.426L2-14 3100 2870 28023 72.341L3-14 3100 2870 27990 72.256L4-14 3100 2870 27957 72.171L5-14 3100 2870 27924 72.085R1-13 3100 2870 32000 82.607R2-13 3100 2870 32000 82.607R3-13 3100 2870 32000 82.607R4-13 3100 2870 32000 82.607R1-14 3100 2870 27877 71.964R2-14 3100 2870 27848 71.889R3-14 3100 2870 27814 71.801R4-14 3100 2870 27779 71.711表 31 第 19 跨 52m 疊合梁最大外形輪廓尺寸及重量編號 寬度 高度 長度重量（噸）L1-18 3100 2470 24000 65.913L2-18 3100 2470 24000 65.913L3-18 3100 2470 24000 65.913L4-18 3100 2470 24000 65.913L5-18 3100 2470 24000 65.913L1-19 3100 2470 28104 77.185L2-19 3100 2470 28061 77.067中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案69編號 寬度 高度 長度重量（噸）L3-19 3100 2470 28019 76.951L4-19 3100 2470 27976 76.833L5-19 3100 2470 27933 76.715R1-18 3100 2470 24000 65.913R2-18 3100 2470 24000 65.913R3-18 3100 2470 24000 65.913R4-18 3100 2470 24000 65.913R1-19 3100 2470 27870 76.542R2-19 3100 2470 27828 76.427R3-19 3100 2470 27787 76.314R4-19 3100 2470 27746 76.2017.2.9 運輸?shù)幕疽c（1）根據構件規格和運輸路線的通行條件，采用重型牽引車掛車機組運載，主要由重型牽引掛車機組和炮車前后承載方式運輸，該車組轉向靈活，承重性強，方便運輸。（2）為防止運輸過程中，因顛簸和傾斜造成構件位移。裝車完成后將鋼構件與運輸車前后轉盤焊接牢固，前后轉盤邊角處各焊接 4 個點。（3）構件裝車支點符合設計要求，綁繩打緊并墊上護角。（4）運輸車輛行駛途中保持勻速慢行，且有專人負責控制車輛速度，途經橋梁禁止緊急剎車。（5）按要求在車輛或構件周圍設置示寬燈、警示燈等。7.2.10 現場臨時存放疊合梁運到現場后，先進行臨時存放，存放的位置位于胡辛莊立交主線橋40#臺后路基上，存放的位置搭設存放胎架，胎架的預拱值符合設計圖紙要求，同時胎架基礎采用混凝土墊塊，混凝土墊塊的尺寸為 2.6m×2.5m×0.6m。7.2.11 現場拼接每片疊合梁分兩節運輸至臨時存放點后，待具備架設條件后進行現場拼接工作?，F(xiàn)場拼接時，在焊接段搭設暖棚長 4m 的暖棚進行保溫，同時需設置供暖設備和凈化焊氣設備，中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案70既要滿足焊接條件，又要保證施工人員安全作業?，F(xiàn)場焊接采用全熔透焊接，并保證焊接施工質量。7.2.12 疊合梁單片運輸每片疊合梁在現場拼接完成后，采用 2 臺運梁車運輸至主線橋第20#跨進行架設。選用 2 臺六軸運梁車，額定運輸重量為 400T，有效分散疊合梁運輸過程中對預制箱梁的荷載。圖 37 六軸運梁車示意圖橋上運梁選擇胡辛莊立交主線橋左幅為路線，由于左幅橋面為漸變寬度，預制箱梁的數量和間距各有不同，運梁路線存在折角，需要進行順接和加固。主線橋左幅第40-39跨為 7 片梁，第 38-35 跨為 8 片梁，第 34-31 跨為 9 片梁，故在34#和38#墩頂出現路線錯位現象。圖 38 第 34#和 38#墩頂箱梁布置圖為保證運梁路線順暢，必須提前做好運梁路線安全保障措施。1、運梁路線行走的 2 片箱梁及外側相鄰 2 片箱梁，共4 片箱梁之間必須加強橫向聯接，包括跨中橫隔梁、端橫隔梁鋼筋焊接和濕接縫鋼筋焊接牢固，保證整體穩定性。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案712、所有伸縮縫處的墩頂，采用大尺寸方木和鋼筋焊接的方式進行箱梁橫向、縱向限位，防止支座滑移。3、第 34-35 跨和 38-39 跨（共 4 跨），運梁車行走的2 片梁之間的本道濕接縫采用承臺模板進行滿鋪，橫向?qū)挾炔恍∮?1.5m。鋪設時注意模板背肋橫向布置，模板邊與箱梁頂?shù)母卟畈捎帽馄缴炒M(jìn)行調整過渡。圖 39 濕接縫鋪設運梁通道7.3 吊裝7.3.1 吊裝單位疊合梁的架設，采用專業架橋機租賃公司負責。實施前，與架橋機租賃單位簽署專項合同及安全協議等文件。架設工作受我項目部全程管理。7.3.2 架設人員特種作業人員 100%持證上崗，特種車輛的合格證，年鑒證明等齊備。所有進場人員進行安全教育和安全技術交底。7.3.3 架設設備疊合梁的安裝采用 60m-200T 架橋機進行單片逐一架設。7.3.4 架橋機設備架橋機由南京登峰起重設備制造有限公司制造，型號為NF200-60 A3 型三角桁架雙導梁架橋機，最大額定起重量為 200t，架設最大跨度為 60m，適應最大縱坡為±3%。架橋機具體技術參數及計算書另見附件。7.3.5 架橋機拼裝架橋機拼裝場地選擇在胡辛莊立交主線橋 40#橋臺臺后路基上，場地面積約3000m2，長 120m，寬 25m。待架橋機拼裝完成后整體向胡辛莊立交主線橋第19 跨推進，然后過孔進行疊合梁架設。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案727.3.6 架橋機過孔1、第 19 跨架橋機過孔時，架橋機配重選擇左幅 20#蓋梁及單片疊合梁的一端輔助過孔，同時需要考慮天車及鋼絲繩的額定起重重量，單個天車起重不大于100T。2、第 14 跨架橋機過孔時，不能攜帶前支腿軌道進行過孔，待架橋機過孔完成并臨時固定后再將前支腿軌道吊運過孔。架橋機配重選擇左幅 15#蓋梁及單片疊合梁的一端輔助過孔，同時需要考慮天車及鋼絲繩的額定起重重量，單個天車起重不大于100T。過孔之前，在 13#墩位置設置 1 臺 200T 吊車輔助架橋機過孔。3、第 18#墩小樁號側鋪設架橋機前支腿軌道，采用馬凳和方木支墊穩固。右幅疊合梁需要橫移時采取臨時存放、架橋機空載橫移的方式，故建議優先架設右幅的方式進行疊合梁架設。圖 40 第 18#墩小樁號側架橋機前支腿軌道鋪設示意圖4、第 13#墩小樁號側鋪設架橋機前支腿軌道時，需鋪設在已完現澆箱梁梁頂位置，同時在主線左幅未架預制箱梁位置設置 60cm 鋼管柱作為前支腿軌道鋪設基礎，鋼管柱上方焊接 2cm 厚的長條鋼板，鋼管柱之間焊接斜拉桿。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案73圖 41 第 13#墩小樁號側架橋機前支腿軌道鋪設示意圖7.3.7 吊裝方法疊合梁架設之前，架橋機組裝完畢并經檢驗合格后方可進行架設作業，架橋機行進至胡辛莊立交主線橋第 20#-22#跨已完橋梁段，然后進行架橋機過孔，待前支腿支撐完好后進行喂梁，通過天車橫移和縱移將疊合梁吊裝至安裝區域，然后緩慢平穩下落，完成定位工作。1. 收前支腿，天車后移，安放臨時支腿；2. 收后支腿，珩架前移，1＃天車提梁配重；3. 安放前、后支腿，2＃天車提梁；4. 珩架過孔完成，天車提梁前移安放。 圖 42 架橋機過孔及架設示意圖中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案747.3.8 架設的基本要點（1）操作人員嚴格執行相關操作規程，聽從信號指揮。（2）開始時進行試吊，吊起約 200mm 時，停吊檢查（主要檢查索具是否牢固），發現無問題后繼續吊裝。（3）吊裝過程中，施工人員應聽從指揮，施工現場內嚴禁閑雜人員在已經架好的梁上行走、停留。（4）吊裝梁作業時，梁下嚴禁站人，與吊裝作業無關人員和不直接參加吊裝的人員，不得進入吊裝作業范圍內。（5）在架橋機有效高度及適當安全范圍內不得有障礙物。（6）夜間吊裝施工區域保證足夠照明；施工人員、機械、車輛進出施工范圍必須按交通法規或交通方案中規定的時間、路線行駛。夜間吊裝施工需設置交通標志牌以及警示燈。（7）吊裝時需臨時封閉現場，派專人負責交通安全；作業人員按規定穿戴反光背心。第八章 安裝方案8.1 安裝管理的組織機構為高效完成工地安裝工作，成立以工地總負責人為核心領導的組織機構。工地領導組織機構，受公司領導班子領導。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案75圖 43 疊合梁安裝組織機構圖8.2 安裝的準備工作8.2.1 “三通一平”的準備（1）平整有效安裝場地，路面滿足運輸車輛、吊裝車輛等通行條件。（2）配電線路鋪設至 B 級箱柜，B 級箱柜的位置滿足施工要求。同時，設置電量計量箱，與合同甲方確認好計量起始數據。8.2.2 人員準備管理人員、施工人員到位。施工人員完成注冊、安全教育、安全技術交底、技術質量交底等工作，且特殊崗位均持證上崗。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案768.2.3 設備準備（1）安裝所需的主要施工設備已到場，租賃的設備完成相關手續。（2）完成安裝設備的進場檢查工作，安全滿足要求，性能滿足需要。8.2.4 材料準備（1）需工地安裝的零件、構配件運至場內，并碼放整齊。（2）安裝中所需的工藝輔材，隨進度和需求持續進場。工藝輔材存放在專用的房間或區域內。8.2.5 技術準備（1）完成工地安裝前復測工作。所需要的線形控制點、高程控制點均已交接完成或提前測設完成。（2）查看安裝空間，妨礙安裝的部位及時整改。（3）完成技術質量交底工作。8.3 安裝8.3.1 安裝概述和安裝內容疊合梁現場拼接完成后，進入到架設安裝階段。主要安裝工作內容參見下表。表 32 疊合梁安裝工作序號 安裝項目 主要安裝內容 備注1 主、次梁安裝 完成主梁與次梁（橫系梁）的焊接2 安裝剪力釘 完成廠內遺留剪力釘?shù)暮附? 砼澆注 施工疊合梁橋面板4 涂裝 箱外焊接及模板拆除后完成補漆工作8.3.2 安裝施工流程（1）架橋機架設順序為先架設 52 米疊合梁左幅 L3#、L2#、L4#、L5#、L1#，再架設52 米右幅 R3#、R2#、R1#、R4#。左幅吊裝完成后進行小橫梁的安裝，再進行右幅小橫梁的安裝。60 米跨架設順序類同，如下圖。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案77圖 44 左幅疊合梁安裝布置圖圖 45 右幅疊合梁安裝布置圖（2）小橫梁安裝采用吊車進行吊裝，靠近橋頭 25 米距離位置的小橫梁采用25噸吊車進行吊裝，靠近橋頭 25～45 米距離位置的小橫梁采用 80 噸吊車進行吊裝，遠端15米范圍內小橫梁采用 130 噸吊車進行吊裝。小橫梁現場連接采用焊接連接，小橫梁就位后兩側腹板采用熔透焊縫進行焊接。8.3.3 安裝要點（1）疊合梁調梁1）疊合梁架設工作選在白天進行。分千斤地和沙箱兩種方式調節高程。高程調節過程中與測量人員密切配合，保證高程和位置符合設計圖紙及規范要求。2）施工人員按照測量人員提供的數值和高程進行實際調梁。3）采用千斤頂調梁時，千斤支設的位置宜選在橫隔板或腹板位置，如果因其它原因無法滿足，應將千斤頂置于底板縱肋位置。4）采用千斤頂調梁時，實時墊置墊板，并且墊板上部的總高程以高于最終需要值10～30mm 為宜，并保證每組相鄰高差的允許偏差不大于 15mm。墊板應墊平、墊穩。5）采用沙箱調梁時，放沙孔應緩慢出沙。出沙過程中，應采用錘擊的方式震勻內部沙體，防止箱體內部不均勻出沙，形成“臺階狀”。6）沙箱調梁后，及時封堵出沙孔，并清除周邊的沙粒。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案787）調梁后，由測量人員復測高程，并記錄。如果高程不滿足要求，應繼續調梁。（2）焊接焊接要點，參見“鋼梁制作方案—焊接”。（3）剪力釘焊接剪力釘焊接要點，參見“鋼梁制作方案—焊接”。（4）工地防腐1）安裝部位完成，及時對安裝部位除銹和涂裝。2）防腐的其他要點按“鋼梁防腐方案”的相關要求執行。（5）清掃1）安裝階段，及時將遺留的無用物品（如包裝袋、焊條頭、焰切遺留的鐵屑、鐵板等）清理干凈。2）清理的雜物按類型（如鐵、紙制物、塑料物、其它物品）區分堆放，且堆放在統一指定地點。3）工地安裝全部完工，將臨時作業區和清理時堆放的雜物統一清理干凈。8.4 橋面系施工8.4.1 箱室及箱室間施工在疊合梁安裝完成之后，進行橋面板施工，位于箱室處的橋面板采用滿堂支架+竹膠板進行施工。位于箱室之間的橋面板采用吊模的方式施工，吊模的模板采用竹膠板，支撐點采用馬凳，馬凳采用直徑 32 的鋼筋制作，馬凳放置在疊合梁腹板頂位置，橫梁采用I12工字鋼，橫梁放置在馬凳之上，每道箱室間橋面板采用三個吊點，吊點位置按照寬度平均分配，縱向每 60cm 設置一排吊點。8.4.2 翼緣板施工翼緣板采用三角撐+方木+竹膠板作為底模，三角撐縱橋向間距70cm，支架頂面順橋向滿鋪 10×10cm 方木，三角撐與疊合梁最外側上翼緣板采用螺栓連接，三角撐的底部與最外側腹板抵靠牢固，并將接觸面采用土工布包裹防止劃傷面漆。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案79圖 46 翼緣板三角撐示意圖第九章 工期進度計劃和保證措施為確保工程施工的進度，選派組織能力、技術能力強的人員組成項目經理部。成立進度計劃領導小組，由項目經理任組長，項目技術負責人任副組長，對工程進度實施領導和監督。項目經理對確認后的進度計劃是否能夠?qū)崿F(xiàn)負全部責任。9.1 施工總進度計劃材料進場復試合格后開工，保證疊合梁加工滿足工期要求。表 33 疊合梁施工進度計劃序號 施工階段 進度計劃1 前期準備階段 2019.9.20-2019.10.202 52 米疊合梁加工 2019.9.25-2019.11.303 52 米疊合梁安裝 2019.12.20-2019.12.254 52 米疊合梁橋面板施工 2019.12.21-2020.1.205 60 米疊合梁加工 2019.12.1-2020.2.16 60 米疊合梁安裝 2020.2.2-2020.2.77 60 米疊合梁橋面板施工 2020.2.3-2020.3.49.2 技術質量組織措施中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案80（1）選用技術能力強，經驗豐富的工程師負責此項工程的技術工作。（2）采用計算機管理，重點部位采用計算機進行實際放樣，確定具體尺寸再出具詳圖進行加工。（3）關鍵工序（如底板、腹板二次劃線）的詳圖必須經項目總工審核、批準后才能使用。（4）全程采用“三檢”制度，確保不合格工序不轉序。9.3 人力保障措施（1）根據此項工程各個工序的特點，安排充足數量的一線施工人員和管理人員。（2）每個工序安排經驗豐富的施工人員總體負責施工任務。9.4 物資和設備保證措施（1）按需充分配備工程機械，嚴格履行各項設備使用規范，爭取設備少損壞、少故障，從而全力投入到工程施工過程中。（2）重要的、關鍵的工程機械，定時保養，及時修理。（3）損壞或影響效率的機械及時察覺、及時修理。9.5 抓好季節施工階段的管理（1）使用的材料在堆放時設有防潮、防雨措施。（2）焊接及焰切如在露天作業應采取防潮措施，焊接時濕度不宜高于80%，焊劑按規定進行烘干。（3）施工現場用于施工的電器機具做好防雨罩。（4）加強對軸線控制點及水平點等測量標志的保護及校核。（5）下雨天和空氣濕度大于 80％時，停止焊接、除銹和噴漆工作，以確保工程質量。第十章 工程質量的管理體系及組織措施10.1工程質量保證體系10.1.1 概述為了確保本項目制造和安裝工程能從原材料采購至產品交付及售后服務的全過程受控，公司建立“本項目制造和安裝工程質量保證體系”，實施過程控制，保證鋼結構產品的質量和提供的服務滿足合同規定的要求。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案81圖 47 質量保證體系圖10.2工程質量方針和質量目標10.2.1 工程質量方針以質量求生存，以質量求發展，向質量要效益，科學管理，不斷創新。10.2.2 工程質量目標一次驗收合格率達到 100%。10.2.3 工程質量具體目標（1）尺寸精度：滿足國家標準、規范、設計圖紙及技術文件的要求。（2）焊接質量：焊接質量符合設計文件和規范要求。（3）外觀質量：外觀平整順暢、感觀良好，焊縫成形優良。（4）工程質量、交工驗收和竣工驗收均滿足合同要求，質量達優良工程標準。10.3質量檢驗、試驗系統的控制中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案82由計量校準、理化實驗、外購物資檢驗、產品質量檢驗、質量監督及無損檢測等組成本項目疊合梁制造和安裝工程的質量和檢驗、試驗系統，由持有資格證書并通過培訓合格的人員進行操作，對制造過程實施全面質量控制，按照檢驗和試驗計劃獨立行使質量管理職責。10.4檢測試驗手段（1）計量校對、理化試驗保證工程的計量檢定、理化試驗等由具有國家計量資格的單位進行，檢測中心建有完善的計量檢測體系，具有各種檢驗、測量和試驗設備的鑒定能力。（2）測量與檢驗本工程采用的測量器具主要有：全站儀、水準儀等精密測量儀器以及鋼帶、鋼尺、水平尺、量規等量具。測量器具保證校準合格并在校準期內。10.5生產過程檢驗控制（1）生產過程執行“首制件三檢及監檢”，各工序執行“三檢制”，各工序自檢、互檢合格后，填寫報檢單申請專檢人員進行檢驗；有監檢要求的項目需經監檢合格后，方可流入下道工序；當專檢人員簽署“合格”結論后，生產單位才能將檢驗合格的產品移交下道工序作業。（2）在生產、服務、安裝過程中將注意保護好產品的識別標記。（3）下道工序施工者應負責核對上道工序檢驗/試驗狀態的標識（或記錄），對檢驗狀態不明者不施工，并向生產部門反饋信息。（4）編制檢驗和試驗計劃書。10.6監理工程師的檢查按照監理人員的要求，凡監理工程師獨立檢查的工序和隱蔽工程經公司檢查人員檢驗合格后，報監理工程師檢查合格后方可轉入下道工序。10.6.1 質量控制要素（1）人員控制A）凡與本工程質量有關的人員（焊工、氧割工、油漆工、檢驗員、計量員等），其資質應滿足所從事崗位工作標準的要求。B）對從事本過程結構的持證焊工上崗前進行考核，確認合格后方可上崗。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案83C）根據本項目制造和安裝工程工藝要求，技術人員、質量管理人員對施工人員進行工藝交底和質量要求，檢驗方法、檢驗程序交底。（2）生產設備和工藝裝備控制A）制造過程中對工程所使用的設備進行日常維護和保養，使設備始終處于完好狀態。B）各工序工藝裝備經驗證合格后投入生產。C）鋼結構胎架使用前，經過廠級驗收，合格后才可用于鋼梁制造。（3）原材料控制A）物資采購的供方選擇、合同簽署、進廠驗收、發放按公司規定執行。B）采購的產品驗收合格后，對采購的產品進行能夠貯存、防護控制。C）對產品的牌號、規格（型號）、爐批號/入庫編號、生產廠家、生產日期標識進行保護和移植。材料領料時，必須在領料單上注明批號，保證可追溯性。（4）施工圖樣、技術文件控制本項目鋼結構制造和安裝工程，結構較為復雜，工期緊、階段多，針對上述特點，對技術文件、施工圖紙的控制將充分考慮上述因素，保證該工程質量得到有效控制。（5）施工方案的確定施工方案由技術質量科所提出，項目總工審定，公司相關人員進行審批。（6）施工圖和工藝文件的控制施工詳圖和工藝文件由工藝員編制，專業技術人員校對，項目總工審核。對在施工中需要修改的，由工藝員提出，項目總工批準，再由工藝員對圖紙進行修改。（7）環境控制根據產品要求，在相關工藝文件中確定影響產品施工質量以及貯存的工作環境（包括安裝工地的工作環境）。各施工班組根據工藝文件中所明確的工作環境在生產過程中予以落實。10.7主要工序質量控制（1）下料工序質量控制A）下料前對質量要求進行分析，提出資源需求，根據不同的要求采用不同的下料、加工設備和方式。B）下料重點控制零件的幾何尺寸、坡口方向、坡口尺寸。質量應達到施工圖和工藝文件要求。C）下料、加工過程中，應根據工藝要求對零件進行標識移植。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案84D）設置專職檢驗員對批量下料進行首檢和抽檢，對重要構件、異性構件的下料加工進行 100%檢查。（2）單元件制作質量控制A）施工人員首先應對照圖紙，對來料進行復核。B）在專用劃線平臺采用專用鋼尺，鋼卷尺進行板單元劃線。C）單元件裝焊：裝配前要求對就位線進行檢查，構件安裝后按工藝要求進行定位焊檢查。D）單元件矯正：主要控制火焰矯正溫度、自然冷卻，嚴禁過燒、錘擊和水冷。E）單元件驗收：檢查單元件長度、寬度、對角線差、焊縫質量和平面度等。施工人員自檢、互檢合格后，申請專檢。合格后，由專檢標記轉入存放，面板單元件要控制橫肋板高度及其位置。（3）疊合梁組裝及預拱度拼裝質量控制A）胎架制造控制疊合梁組裝及預拼裝由技術科編制拼裝方案，考慮胎架、疊合梁的重量、結構位置、外形輪廓及預拱等因素設計并制造，特別是對預拱度、梁段的定位標識線、箱段中心定位標識線、箱段高程定位基準定位標記線等重點控制，胎架完工后質檢人員檢查及監理檢查合格后投入使用。B）疊合梁組裝過程中檢查控制，按下表執行。表 34 疊合梁組裝質量控制要點質量控制項目 控制內容及控制方法底板單元件定位1.首先控制基準單元的定位，通過吊地標檢查其縱、橫向與地樣控制點是否對齊，理論標高值、胎架貼合固定情況等。2.其他單元用定位鋼帶和經緯儀檢查其縱、橫向定位。3.要求各單元中心線、縱、橫向定位線、檢查線等與地標線吻合對齊，縱向錨固后，矯正局部變形，使底板緊貼胎架模板并剛性固定。鋼橫梁橫隔板定位1.檢查其中心線與梁段底板縱、橫向定位對合情況、橫隔板垂直度（撐桿固定情況）。2.檢查邊橫隔板與底板和斜腹板連接折角處的吻合情況。3.檢查橫隔板定位處與地樣（或定位基準線）對齊情況。腹板單元件定位1.首先檢查基準線單元定位，用經緯儀、定位鋼帶檢查頂板單元縱、橫向定位基準與地樣控制點是否對齊。2.根據計算出的各單元的理論標高值進行檢測，同時查看與橫隔板連接部位的情況，確保面板齒形與橫隔板對接間隙、錯邊、對接焊縫變形。疊合梁節段驗收1.由技術科確定疊合梁節段驗收時機。2.檢查內容:疊合梁節段縱向線型（預拱度）、吊點處四角水平、長度、高度、寬度、橫斷面對角線、扭曲值、端口、定位測量標記點、線情況等。C）疊合梁預拼裝總體線形和尺寸的檢查控制，按下表執行。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案85表 35 疊合梁預拼裝質量控制要點質量控制項目 控制內容及控制方法線型檢查1.預拼裝線型以箱梁縱向中心線處標高為準。2.根據計算出的各疊合梁節段兩端橫隔板處的理論標高值進行檢測。扭曲檢查檢查各節段兩端橫隔板的左右標高(高程)值，判斷各節段的水平狀態及扭曲狀態疊合梁長度檢查檢查疊合梁頂板上的橫向中心線及節段兩端橫隔板處的吊裝定位測量點、線的標記，并根據上述標記點線進行梁段長度（里程）的檢查。梁段端口間的匹配1.兩端頭處的梁高。2.相鄰梁段安裝中心線（或橋橫向中心線）間距。3.相鄰梁段間頂（底）板與腹板的對接點處，底板對接轉角處的對合度偏差。4.梁段橫斷面處對角線差等。5.兩梁端對接縫處的錯邊量與間隙的檢查。D）焊縫質量控制表 36 焊縫質量控制要點質量控制項目 控制內容及控制方法焊接人員1.上崗焊工必須持有勞動部門頒發的安全上崗操作證，并從事證書規定范圍的焊接操作。2.持證焊工按焊接種類和不同的焊接數量位置進行專項考試，持有頒發的合格證書才能上崗。焊接設備1.保證各類電焊機，CO2流量計、烘焙箱等設備的計量指示準確，保溫筒保溫性能良好。2.電流、電壓與設備上的指示一致；抽驗焊接時的實際電壓、電流、焊速等指標；焊接設備均配備穩壓器。焊接材料1.焊接材料進廠是有生產廠家的出廠質量證明書，并按相關標準進行復驗。2.焊接材料在專用庫房內儲存，按規定烘焙、登記使用。3.手工焊接時隨身攜帶焊條保溫筒。4.保證 CO2純度不小于 99.5%。焊接工藝1.根據焊接工藝確定焊接方法、焊接規范和相應的焊接材料。2.大量采用埋弧自動焊、CO2氣體保護自動焊和半自動焊的焊接方法，其CO2 氣體保護焊采用陶質襯墊單面焊雙面成型工藝。焊接環境1.在環境溫度不低于 5℃且相對濕度不高于 80%的條件下施焊；否則應采取防雨、防風、局部預熱等方法。焊接過程1.焊接前徹底清理待焊區區域的鐵銹、氧化鐵皮、油污水分等雜質，焊后清理熔渣及飛濺物，要求打磨的焊縫必須打磨平順。2.定位焊必須距設計焊縫端部 30mm 以上，其長度為50-100mm，焊角小于1/2 設計焊角，定位焊允許存在缺陷。3.板厚大于 25mm 的構件在焊縫兩側 50-80mm 范圍內預熱80-120℃。焊接檢查1.焊縫外觀檢查按相關規范的質量標準執行。2.焊縫無損檢測，在外觀質量合格后 24 小時進行。E）構件涂裝質量控制表 37 涂裝質量控制要點質量控制項目控制內容及控制方法涂裝人員1.涂裝作業人員必須持證上崗；2.管理及作業人員熟悉施涂標準。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案86質量控制項目控制內容及控制方法涂裝設備1.涂裝設備在涂裝作業全過程能滿足涂料說明書的要求；2.嚴格控制空壓機的空氣壓力的波動。涂裝材料1.涂裝有合格的質量證明書，并按相關標準進行復驗；2.涂裝粘度、密度、固含量、耐磨性、硬度、附著力符合技術規范中的相應標準；3.油漆儲存庫房溫度符合規定的保管的要求。涂裝工藝 涂裝施工前，進行技術交底，按專用工藝規程指導施工。涂裝環境涂裝作業的環境溫度在 5-40℃，相對濕度控制≦80%，鋼板的表面溫度必須保持在高于空氣溫度 3℃以上。施工過程每道作業工序按相關作業指導書要求進行，工序完畢后經過自檢、互檢并填寫記錄，經公司專檢合格報監理復驗認可后，進行下道工序。對不合格的按規定要求進行返工。涂裝檢驗1.外觀：涂膜連續、平整；顏色與色卡一致；無掛流、針孔、氣泡、裂紋等表面缺陷；并保證不出現漏涂等———目視比較法。2.干膜厚度采用測厚儀測量，并符合技術規定的要求。10.8產品防護、交付的控制（1）構件在轉運過程中，合理使用吊具，防止吊裝對構件的損傷；（2）構件在廠內按工藝要求存放，確保構件防潮、防銹、防變形；（3）構件運輸，應選擇有資源和有實力的單位，制定運輸方案，確保運輸安全；（4）按合同或相關規定實施交付。10.9工地質量控制（1）根據需要，工地設置專門的組織機構，派駐技術人員、檢驗人員、檢測人員和組織人員；（2）參照廠內的要求，對各工序進行質量控制。 第十一章 安全生產保證措施11.1建立工程項目安全管理網絡建立安全保證體系，設置安全監督部，負責安全生產及保衛工作。下設安全保衛組，作業組長負責本作業范圍的安全生產和保衛工作，各班組設兼職安全員，負責日常生產、生活的安全保衛工作。成立由項目經理親自主抓的安全保證體系，實行自上而下的逐級負責制，以確保安全生產。11.2安全的制度保證（1）落實安全生產責任制，簽訂安全生產責任書。（2）與總包單位明確雙方安全責任，建立人身意外傷害保險。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案87（3）與外施隊伍簽訂安全生產責任書。（4）施工作業特殊工種人員進行持證上崗檢查。（5）落實項目部人員的安全責任制。（6）保證安全資金的投入。（7）施工人員勞動保護用品的配備。（8）施工現場安全設備設施的購置與維修。（9）施工人員的教育與培訓。11.3安全教育（1）各級管理部門有關安全生產的標準。（2）在施工程基本情況和必須遵守的安全事項。（3）施工產品的用途,防毒知識,防火及防煤氣中毒知識。（4）班組生產工作概況,工作性質及范圍。（5）新工人個人從事生產工作性質,必要的安全知識,各種機具設備及安全防護設施的性能和作用。（6）本工種的安全操作規程。（7）本工程容易發生事故的部位及勞動防護用品的使用要求。（8）工程項目中工人的安全生產責任制。11.4安全技術交底項目工程進行安全技術交底。安全技術交底具體明確做到分部分項工程中施工給作業人員帶來的危險因素制定。將工程概況、施工方法、安全技術措施等情況,向工地負責人,工長進行詳細交底,并向工程項目全體職工進行交底。嚴格落實安全技術交底時間、內容和交底人、接受交底人的簽名。11.5安全生產應急預案（1）火災應急預案：接到事故報告后，迅速到事故現場，首先組織切斷電源，救護人員采用絕緣器，并繼續組織對受害者進行現場救護。如發生火災，同時組織人員救火，請求 119 支援，按安全應急預案程序上報。（2）觸電應急預案：接到事故報告后，迅速到達事故現場，關閉電源，停止機械設備運轉，對受害人進行救護，立即請求 120 或 999 救援，同時按安全應急預案程序上報。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案8811.6安全檢查制度（1）項目經理定期帶領有關人員對工程進行安全檢查，對發現的安全隱患責成有關人員限期整改。（2）施工現場要配備專職安全員對工程項目進行專項檢查。（3）施工班組和施工人員要根據工程進展情況隨時發現安全隱患上報有關部門。11.7主要安全技術措施（1）施工現場嚴格貫徹“安全第一，預防為主”的方針。（2）防觸電1）臨時用電必須按規范的要求做臨時用電方案，建立必須的內業檔案資料。2）建立現場臨時用電線路、設施的定期檢查制度，并將檢查、檢驗記錄存檔備查。3）暫設臨時架空線采用絕緣導線，不得采用塑膠軟線。必須按規范架設整齊，不得成束架空敷設，也不得沿地面明敷設。施工機具、車輛及人員，與用電線路保持安全距離。達不到規范規定的最小距離時，必須采用可靠的防護措施。4）配電系統實行分級配電。各類配電箱、開關箱的安裝和內部設置必須符合有關規定，箱內電器必須可靠完好，其選型、定值要符合規定，開關電器標明用途。各類配電箱、開關箱外觀完整、牢固、防雨、防塵、箱體外涂安全色標、統一編號、箱內無雜物。停止使用的配電箱必須切斷電源、箱門上鎖。5）獨立配電系統必須按部頒標準采用三相五線制的接零保護系統，非獨立系統可根據現場實際情況采用相應的接零或接地保護方式。各種電氣設備和電力施工機械的金屬外殼，金屬支架和底座必須按規定采取可靠的接零或接地保護。在采用接地或接零保護方式的同時，必須設兩級漏電保護裝置，實行分級保護，形成完整的保護系統。漏電保護裝置的選擇必須符合規定。6）手持電動工具的使用，符合國家標準的有關規定。工具的電源線，插頭和插座必須完好。電源線不得任意接長和調換，工具的外絕緣要完好無損，維修和保管有專人負責。7）凡在一般場所采用 220V 電源照明的，必須按規定布線和手工裝設燈具，并在電源一側加裝漏電保護器。特殊場所必須按國家標準規定使用安全電壓照明器。使用手燈照明，其電源電壓不超過 36V，燈體與手柄堅固絕緣良好，電源線使用橡膠套電纜線，不用使用塑膠線，手燈變壓器有防潮防雨水設施。8）電焊機單獨設置開關。電焊機外殼做接零或接地保護。一次線長度不小于5米，二次線長度不小于 30 米，兩側接線壓接牢固，并安裝可靠防護罩。焊把線雙線到位，不中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案89得借用金屬管道，金屬腳手架、軌道及結構鋼筋作回路地線。焊把線無破損，絕緣良好。電焊機設置地點要防潮、防雨、防砸。（3）防高空墜落、物體打擊1）高處作業人員必須進行體檢，患有心臟病、高血壓、精神病、癲癇病等不適合高處作業的人員，不得從事高處作業。2）高處作業人員必須穿戴個人防護用品，如身穿緊口服、腳穿軟質防滑鞋、頭戴安全帽、腰系安全帶。操作時嚴格遵守安全紀律。3）高處作業中所用物料必須堆放平穩，不可放置在臨邊附近，對作業中的走道、通道板和登高用具等，必須隨時清掃干凈。拆卸下的物料、剩余材料和廢料等都要加以清理并及時運走，不得任意亂置或向下丟棄。傳遞物件時不能拋擲。各施工作業場所內，凡有可能墜落的任何物料，都要一律先行撤除或者加以固定，以防跌落傷人。4）所有安全防護設施和安全標志等，任何人都不得毀損或擅自移位和拆除。確實因施工需要而暫時拆除或移位時必須報請批準后才能拆移，并在工作完畢后及時復原。（4）防機器傷害1）進入施工現場的機械，必須保持技術狀況完好，安全裝置齊全、靈敏、可靠，機械編號的技術標牌完整、清晰，起重、運輸機械應經年審并具有合格證。2）需要在現場安裝的機械，應根據機械技術文件（隨機說明書、安裝圖紙和技術要求等）的規定進行安裝。安裝要有專人負責，經調試合格并簽署交接記錄后，方可投入生產。3）電力拖動的機械要做到一機、一閘、一箱，漏電保護裝置靈敏可靠；電氣元件、接地、接零和布線符合規范要求；電纜卷裝置靈活可靠。4）現場機械的明顯部位或機棚內要懸掛切實可行的簡明安全操作規程和崗位責任標牌。5）進入現場的機械，要進行作業前的檢查和保養，以確保作業中的安全運行。（5）防中毒在密封或半封閉環境內施焊時，應采取通風措施。間歇作業時焊工應到外面休息。容器內照明電壓不得超過 12V，焊工應佩戴絕緣防護用品與焊件隔離。焊接時必須設專人監護，監護人應熟知焊接操作規程和搶救方法。11.8操作人員個人安全防護中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案90（1）凡進入施工現場的人員必須配戴安全帽，進行高處作業的施工人員必須系好安全帶。（2）電氣施焊人員，在剔鑿、磨削時，配戴面罩或護目鏡。（3）特種作業人員，必須持證上崗，并按規定配戴個人勞動防護用品。第十二章 文明施工、綠色施工、環境保護體系12.1建立文明施工及環境保護體系認真學習貫徹國家、北京市政府、業主、監理單位及合同條款有關文明施工、環境保護法規及規定，明確本項目的文明施工、環境保護要求，健全文明施工、環境保護體系，把文明施工、環境保護工作作為一項施工管理內容，制定和落實文明施工、環境保護措施，處理好施工與環保的關系。12.2環境方針、目標（1）堅持文明施工，保護生態環境，實現綠色施工。（2）達標排放，杜絕惡性環境事件。12.2.1 環境保護重點控制項目根據本工程施工項目，結合現場實際情況，對施工期間重要環境因素進行識別，確定本工程施工過程中重要環境因素為：大氣污染，固體廢棄物污染，噪音污染。12.3環境保護措施針對本工程重要環境因素，制定詳盡的文明施工、環境保護方案，明確相應的環境保護措施：（1）防止大氣污染的措施A）工程施工過程中及時清掃施工場地，減少揚塵。B）施工現場用編織袋存放待用沙子，散裝沙子使用后及時苫蓋。C）施工必須采用無苯涂料。D）現場使用的各種機動車輛，其尾氣排放達到國家規定的有關標準。（2）防止固體廢棄物污染的措施A）制定合理的切實可行的施工計劃及施工方案，最大限度地減少鋼材及輔材的使用量。合理組織材料的進場，減少現場材料的堆放量，施工過程中做到活完料凈場清。B）所有施工廢棄材料及時回收，統一處理。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案91C）堅決不使用非法開采的砂石材料。D）油漆不隨意傾斜，未使用完的部分要送回庫房統一保管。（3）防止噪音污染措施A）合理安排工期，原則上每晚 22 點至次日 6 點不得使用噪音大的設備。B）施工中的發電機使用低噪音設備。（4）文明施工做到組織落實、責任落實、形成網絡，項目部每月進行一次文明施工檢查，將文明施工管理列入生產活動議事日程當中，做到常抓不懈。（5）施工人員進場前進行文明安全施工教育、培訓，利用各種形式、板報、快訊、宣傳表揚文明施工的先進人物，努力提高職工文明施工的意識和自身素質。第十三章 材料管理與節約技術措施13.1原材料管理（1）材料部按照技術科提供的《材料消耗定額表》，及時組織原材料進廠，以保證生產順利進行。（2）嚴格材料進場。材料進場后由材料部向技術科提供質量證明文件。（3）技術科試驗員根據質量證明文件和進料噸位（或數量），按照規范進行材料復試。（4）原材料復試合格后，由資料員填寫報驗單報驗監理。復試不合格的材料根據規范補做復試，如還不合格此批材料嚴禁使用，由材料部組織退場，且將結果匯報到工程主管經理。（5）輔材（氧氣、乙炔、碳棒等）由材料部單獨組織進料。（6）進場材料有序存放，注意防潮、防水、防火、防震。（7）工程相應工序結束時，及時回收、匯總余料，分類、分品種存放，整理材料消耗清單。13.2節約技術措施（1）每個班組所從事的工序或部位符合質量要求，最大限度避免返修。（2）嚴格領料制度。各種板材與焊接輔料應該按照工藝單規定的規格、數量發放使用。（3）合理拼板。（4）制定工藝時，統一套裁各類桿件，利用邊角余料，減少材料損失。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案92（5）在實踐中實時總結經驗，采用新技術，提高工效，降低消耗，確保質量。（6）避免各類機械空機運轉，節油節電。（7）支搭組焊胎和鋼梁使用的支架，盡量使用廢棄料和邊角料制作。（8）嚴格用工制度，干足上班工時，合理安排工力，避免重復勞動。第十四章 季節施工防護措施按往年天氣情況，在施工過程中可能會遇到雨、大風，為使工程順利進行，采取以下措施。14.1防汛、防水措施根據北京往年天氣情況，本施工期間的會有一定降水。廠內施工時，廠區設置充分的排水措施，完全滿足防汛要求。工地施工時，在臨時支架基礎部位設置擋水圍堰或截水溝，且當存在積水時，及時采用人工排水?；A(chǔ)出現管涌等不利情況時，停止施工，匯報合同甲方，由其完成基礎的修復或重建等工作。14.2防大風措施當氣象風速達到 5 級時，停止高空施工作業和吊裝作業。臨時矗立的物體，進行加固矗立，必要時再設置支撐。大風期間，施工人員遠離臨時矗立物體。14.3防觸電措施所有用電設備（包括電線）存放于相對地勢高的位置，不得存放在坑位地區。雨來臨前，停止施工，關閉所有用電設備，關閉二級閘箱電閘。雨后，電工檢查用電線路或設備，進行遙測。確認安全后再使用。雨來臨前，將所有設備遮蓋或拆卸存放在避雨空間內。施工中，不得隨意拉拽電線，要防止電線絕緣層破損。14.4焊接的技術保證措施施焊前被焊零部件應檢查合格；連接接觸面和焊縫邊緣每邊30～50mm 范圍內的水應清除干凈。作業區風影響焊接質量時，搭設防風棚、防風罩或采取其它防風措施。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案93焊接及焰切如在露天作業應采取防潮措施，焊接時濕度不宜高于80%。焊把線應采取防水措施，嚴禁在水中浸泡，防止觸電。焊接環境作業區的環境濕度不得大于 80％，否則停止焊接作業。14.5其他措施現場使用的材料在堆放時設有防潮、防雨措施，并挖好排水溝。雨來臨前，施工人員將各自的工作用具放置在防雨、防積水場所。工程管理人員每天應及時聽取天氣預報，從而及時采取預防措施。第十五章 應急預案根據胡辛莊互通立體交叉工程特點及分項施工工藝的實際情況，成立以項目經理為組長，項目書記、總工、生產副經理為副組長，項目安保部、工程部、綜合辦公室、機材部、工段及班組等部門負責人，安全員、現場技術員為組員的安全救援指揮小組。并認真組織了對疊合梁架設危險源和環境因素的識別和評論，制定本項目發生緊急情況或事故的應急措施，對廣大員工開展應急知識教育和應急演練，提高現場操作人員的應急能力，減小突發事件造成的損害和不良影響。15.1組織機構成立應急搶救領導小組，明確責任分工。應急搶救領導小組人員組織機構如下：組 長：賀世繼副組長：馬紅光組 員：孫懷杰、王曉磊、劉志偉、張光明、楊志廣領導小組辦公室設在安環部，聯系電話：18839875656應急準備和響應工作程序如下圖：中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案94圖 48 應急準備和響應工作流程圖15.2應急小組機構及職責1、應急救援小組下設：搶險救援組、安全保衛組、后勤保障組、醫療救護組、善后處理組、技術支援組。搶險救援組組長：王曉磊組員：李 越李萬林安全保衛組組長：張光明組員：邸偉大后勤保障組組長：孫懷杰組員：高寶林組 長：賀世繼副組長：馬紅光善后處理組組長：馬湘贊組員：王宇醫療救護組組長：徐存組員：呂晴技術支援組組長：劉志偉組員：葉圣侯圖 49 應急小組結構圖2、各小組主要職責：搶險救援組：組織實施搶險行動方案，協調有關部門的搶險行動；及時向應急救援小組組長報告搶險進展情況。安全保衛組：負責事故現場的警戒，阻止非搶險救援人員進入現場，負責現場車輛疏通，維持治安秩序，負責保護搶險人員的人身安全。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案95后勤保障組：負責調集搶險器材、設備；負責解決全體參加搶險救援工作人員的食宿問題。醫療救援組：負責現場傷員的救護及求救社會救助等工作。善后處理組：負責做好對遇難者家屬的安撫工作，協調落實遇難者家屬撫恤金和受傷人員住院費問題；做好其他善后事宜。技術支援組：負責對事故現場進行技術指導和保護、記錄，查明事故原因，確定事故的性質，提出應對措施。15.3事故的報告1、一般事故，應在 30 分鐘內向應急救援領導小組報告，并向公司和項目管理處報告；2、較大事故應在 5 分鐘內向應急救援領導小組組長報告，并由組長向公司和項目管理處報告；3、重大、特大事故應在第一時間用電話向應急救援領導小組組長報告，并第一時間逐一向上級部門匯報事故情況。15.4信息報告1、事故發現人員，應立即向現場負責人報告，然后由現場負責人向組長（副組長）報告事故發生簡易情況。如果是火災事故，必須同時打“119”向公安消防部門報警，急救撥打“120”。2、組長接到報警后，通知副組長、組員，立即啟動應急救援系統。3、根據事故類別向事故發生地政府主管部門報告。4、報告應包括以下內容：（1）事故發生時間、類別、地點和相關設施；（2）聯系人姓名和電話等；（3）事故發生原因的初步判斷；（4）事故發生后采取的措施及事故控制情況。15.5應急響應中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案9615.5.1 應急救援程序圖 50 應急救援程序（1）生產安全事故發生后，事故現場人員應當立即報告現場負責人。（2）負責人接到事故報告后，應立即迅速采取有效措施，組織搶救，防止事故擴大，減少人員傷亡和財產損失，并向應急救援組長或副組長報告。同時，按國家有關規定，立即將事故情況報告事故發生地政府主管部門。報告內容：事故發生時間，詳細地址，事故類別，簡要經過，傷亡人數，直接經濟損失的初步估計，事故發生原因的初步判斷，事故發生后采取的措施及事故控制情況，現場救援所需專業人員和搶險設備等。（3）應急救援小組組長、副組長接到生產安全事故報告后，組長或副組長或由他們派出的有關人員應當立即趕赴事故現場，組織事故搶救。（4）應急救援小組辦公室根據組長或副組長的指示，立即啟動本預案，按本預案的分工，迅速組織救援人員，搶險設備、物資器材等到達事故現場，聽從組長的統一指揮，立即開展應急搶險救援工作。（5）各專業咨詢?nèi)藛T到達現場后，迅速對事故情況作出判斷，提出處置實施辦法和防范措施，事故得到控制后，參與事故調查及提出整改措施。（6）社會救援隊伍到達現場后，應服從現場總指揮長的指揮，采取必要的個人防護措施，按各自的分工開展搶救和救援工作。（7）現場救援道路、水電、通訊等設施受損，項目部應立即組織搶修，以便保證搶險救災物資和特種裝備的進場，保證搶險救災工作的順利展開。（8）事故得到控制后，由應急救援小組組長統一部署，組織相關專家，相關機構和人員開展事故調查工作。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案9715.5.2 應急處理1、施工交通事故的應急處理（1）遇到交通事故，不要驚慌失措，要保持冷靜，利用電話、手機撥打“122”交通事故報警電話和“120”急救中心報警電話。（2）遇到高空墜物情況，要第一時間確保人員安全，再及時與應急救援小組成員匯報情況，采取具體營救措施。2、高處墜落事故的應急處理（1）發現者立即大聲呼救，立即向有關人員報告，詳細報告事故發生地和受傷人數，原因明確可立即采取正確方法施救。（2）救援人員首先根據傷者受傷部位立即組織搶救，促使傷者快速脫離危險環境，送往醫院救治，并保護現場，察看事故現場周圍有無其它危險源存在。（3）在搶救傷員的同時迅速向上級報告事故現場情況。（4）傷情較重時，撥打“120”或送醫院救治，并安排有急救常識的人員或醫生護送傷員去醫院。在等待醫生救治或送往醫院搶救過程中，不要停止和放棄施救，如采用人工呼吸、清洗包扎或輸氧急救等。（5）及時采取現場止血，保護好斷肢（衛生及保溫）及骨折部位的包扎固定，防止骨折處錯位。（6）昏迷傷員刺激其復蘇，要注意防止嘔吐物吸入阻塞呼吸道，心跳停止者，盡早做人工呼吸，使其心跳恢復。（7）迅速查明高處墜落原因和判斷事故發展?fàn)顟B(tài)，采取正確方法施救，防止事故進一步擴大。3、車輛傷害的應急處理（1）發現者立即向有關人員報告。（2）迅速查明車輛傷害原因，立即營救傷者。（3）疏通事故發生現場道路，保證救援工作順利進行，疏散人員至安全地帶。（4）在急救過程中，遇有威脅人身安全情況時，應首先確保人身安全，迅速組織脫離危險區域，再采取急救措施。4、物體打擊傷害的應急處理（1）發現者立即向有關人員報告，詳細報告事故發生地和受傷人數，原因明確可立即采取正確方法施救。中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案98（2）迅速查明物體打擊原因和判斷事故發展?fàn)顟B(tài)，采取正確方法施救，防止事故進一步擴大。（3）迅速搶救傷者，應急救援人員按照有關救護知識，立即救護傷員，在等待醫生救治或送往醫院搶救過程中，不要停止和放棄施救，如采用人工呼吸、清洗包扎或輸氧急救等。15.5.3 應急結束當遇險人員全部得救、事故現場得以控制,環境符合有關標準,次生、衍生事故隱患消除后,進行撤離和交接程序、恢復正常狀態程序。由現場應急救援機構組長宣布應急響應結束。事故應急結束后，應及時向上級有關部門上報事故情況：事故發生單位概況，事故發生的時間、地點以及事故現場情況，事故的簡要經過，事故造成的傷亡人數。填寫事故報表。根據事故調查小組的要求，現場指揮機構向其提供需移交的相關資料。事故發生單位應于事故應急結束后 2 日內向上級單位遞交事故應急救援工作總結報告。15.6應急保障15.6.1 應急人員、設備與物質必須保證預警及應急救援預案所需資源的支持保障，要明確各類搶險所需設備設施和材料、安全環保防護用品、必要的藥品、食品的儲存和保管，在數量和質量上得到保證。其他各類資源包括通訊器材、交通工具等都應得到應有的保證。表 38 應急保障人員及設備序號 備用工具、材料、人員 作用和用途 備注1 主要領導最少有一名 現場指揮過程進行中最少有1 名領導在工地值班留守2 急救人員、通訊器材 現場救護、指導 常備3 擔架 2 幅 急救傷員 常備于工地4 交通車輛和司機 急救傷員 最少常備2 輛于工地5 急救藥箱、搶救設備 急救傷員 常備于工地6止血、護骨、止痛、鎮定、血壓測量類等常用藥品、醫療器材等急救傷員 常備于工地中交一公局集團有限公司津石高速公路天津西段項目 胡辛莊立交疊合梁安全專項施工方案99說明：（1）醫療器材：擔架、氧氣袋、氧氣瓶、塑料袋、急救藥箱等；（2）搶救設備：一般工地常備工具，工地所有車輛、防毒面具等；（3）照明器材：手電筒、應急燈 36 伏以下安全線路、大功率照明燈具等；（4）通訊器材：電話、手機、對講機、報警器等。15.6.2 應急救援隊伍組織一支約 20 人的應急隊伍（項目駐地 10 人、班組10 人），人員均為常駐工地員工和現場作業人員，對現場情況了解，能隨叫隨到。15.6.3 經費保障建立應急救援專項經費，保證應急救援經費及時、快速投入，把握救援最佳時機。15.6.4 技術保障需要提供技術保障措施，必要時可隨時調用公司安全生產處以及公司部分技術水平較高的人才。15.7情報、信息傳遞1、快速、準確地傳遞、掌握各類事故信息，是處置突發性事故、最大限度地減少損失的關鍵，現場建立信息網絡，以保證信息正常運轉和渠道暢通。應急電話：火警電話 119 救護電話：120項目部應急救援車輛帕薩特小轎車，駕駛員：李萬帥，手機：15169720033應急救援醫院：天津市靜海區，醫院地址：天津市靜海區靜海鎮勝利大街14號，聯系電話：022-28942928。2、搶險隊及應急知識教育培訓項目部已組建搶險隊，由下部施工作業隊中挑選。發現危險時首先搶險隊進行搶險，需用較多人員時可由附近各工點及時進行匯集，對搶險隊和項目部所有人員均進行針對性的應急知識培訓。
