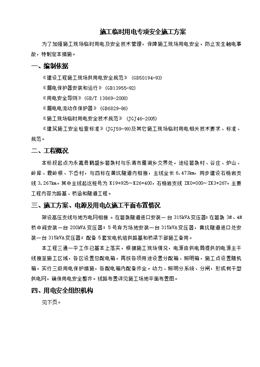

施工臨時用電專項安全施工方案
為了加強施工現場臨時用電及安全技術管理，保障施工現場用電安全，防止發生觸電事故，特制定本措施。
一、編制依據
《建設工程施工現場供用電安全規范》(GB50194-93)
《漏電保護器安裝和運行》(GB13955-92)
《用電安全導則》(GB/T 13869-2008)
《漏電電流動作保護器》(GB6829-86)
《施工現場臨時用電安全技術規范》(JGJ46-2005)
《建筑施工安全檢查標準》(JGJ59-99)及其它施工現場臨時用電相關技術要求、標準、規范。
二、工程概況
本標段起點為永嘉縣鶴盛鄉箬裊村與樂清市雁湖鄉交界處，途經箬裊村、谷莊、爐山、嶺庫、霞嶺根、下岙村，與四標在黃坑隧道內相接，主線全長6.473km，同步建設石桅巖支線3.267km。其中主線起訖樁號為K19+925～K26+400，石桅巖支線ZK0+000～ZK3+267。主要工程內容為路基、橋涵和隧道工程。
三、施工方案、電源及用電點施工平面布置情況
架設高壓支線與地方電網相接。在箬裊隧道進口安裝一臺315kVA變壓器；在箬裊3#、4#橋中間安裝一臺200kVA變壓器；5號棄方場地安裝一臺315kVA變壓器，黃坑隧道進口處安裝一臺315kVA變壓器；配備5套發電機組供路基和橋梁下部施工備用。
本工程三通一平工作已基本上落實，根據施工現場情況，電源由供電局提供的電源主干線接至施工區域，各區設置總配電箱，再按各項用途設置分配箱、照明箱，施工點設置隨機箱，實行三級用電保護措施，各配電箱內配備齊全。動力、照明分系統、分閘，形成樹干型供電網，確保用電安全整齊。線路布置詳見施工場地平面布置圖。
四、用電安全組織機構
    見下頁。

用電安全管理組織機構圖

五、施工用電負荷計算
1、箬裊隧道及預制場用電：
序號	設備分類	設備名稱	功率kW/kVA	數量	總功率
1	動力設備	平板振動器	10	2	20
2		插入式振動器	1.5	4	6
3		HBT中聯60型砼輸送泵	75	1	75
4		強制攪拌機	35	1	35
5		空壓機	26	2	52
6		噴漿機	6	1	6
7		鑿巖機	6	5	30
8		其他設備	15	1	15
9	電焊	交流電焊	20	2	40
10	辦公及生活	場地照明	20	1	20
11		辦公生活用電	10	1	10
根據上表各種臨時用電設施和設備計算得：
動力設備總功率：ΣP1=239kW
電焊設備總功率：ΣP2=40kW
生活用電總功率：ΣP3=30kW
用電高峰期用電總功率
P=K*((K1*ΣP1)/COSФ+K2*ΣP2+K3*ΣP3)
其中 K為安全系數，一般為1.0～1.1，取K=1.08
K1為動力設備需要系數11-40臺，取K1=0.6,COSФ=0.65
K2為焊接設備需要系數10臺以下，取K2=0.6,COSФ=0.45
K3為照明或電熱設備需要系數，取K3=0.8, COSФ=1.0
P=1.08*((0.6*239)/0.65+0.6*40+0.8*30)
P=290kVA
箬裊隧道配置1臺315kW共315kW變壓器，完全滿足我合同段箬裊隧道生產要求。
1.1、箬裊隧道口施工用電源：
隧道施工動力設備：P1=239kW,焊接：P2=40kW,生活照明：P3=30kW,
P=K*((K1*ΣP1)/COSФ+K2*ΣP2+K3*ΣP3)
=1.08*((0.6*239)/0.65+0.6*40+0.8*30)
=290kVA
進線電纜計算： I=K*P/(31/2*U*COSФ)=1.08*290000/（1.732*380*0.75）=634A
選用直徑為185mm2的BX銅芯橡皮線。
電纜電壓降核算：
△u%=P*L/(C*S)
△u%電壓損失百分數，P電路總功率（kW），L電源距離負荷的距離,S導線截面積，C材料系數。
△u%=P*L/(C*S)%=290*300/（77*185）%=6.11%＜7%
該電纜符合規范要求。
1.2、施工用電系統圖
1.2.1、施工用電總平面圖見臨時工程平面布置示意圖。
附：臨時工程平面布置示意圖。
1.2.2、主干線路系統圖。

主干線路系統圖

配電箱系統圖
2、箬裊3#、4#橋場地（上部預制場）
序號	設備分類	設備名稱	功率kW/kVA	數量	總功率
1	動力設備	平板振動器	10	2	20
2		插入式振動器	1.5	4	6
3		鋼筋、構建加工設備	40	1	40
4		強制攪拌機750	35	1	35
8		千斤頂	50	1	30
9		其他設備	9	1	9
10	電焊	交流電焊	20	2	40
11	辦公及生活	場地照明	10	1	10
12		辦公生活用電	10	1	10

根據上表各種臨時用電設施和設備計算得：
動力設備總功率：ΣP1=150kW
電焊設備總功率：ΣP2=40kW
生活用電總功率：ΣP3=20kW
用電高峰期用電總功率
P=K*((K1*ΣP1)/COSФ+K2*ΣP2 +K3*ΣP3/COSФ)
其中 K為安全系數，一般為1.0～1.1，取K=1.08
K1為動力設備需要系數11-40臺，取K1=0.6,COSФ=0.65
K2為焊接設備需要系數10臺以下，取K2=0.6,COSФ=0.45
K3為照明或電熱設備需要系數，取K3=0.8, COSФ=1.0
P=1.08*((0.6*150)/0.65+0.6*40+0.8*20)
P=192.7kVA
箬裊3#、4#橋場地（上部預制場）配置1臺200kVA變壓器，完全滿足我合同段生產要求。
2.1、進線電纜計算：
I=K*P/(31/2*U*COSФ)=1.08*192700/（1.732*380*0.75）
=422A
選用直徑為150mm2的BX銅芯橡皮線。
電纜電壓降核算：
△u%=P*L/(C*S)
△u%電壓損失百分數，P電路總功率（kW），L電源距離負荷的距離,S導線截面積，C材料系數。
△u%=P*L/(C*S)%=192.7*100/（77*150）%=1.67%＜7%
該電纜符合規范要求。
2.2、施工用電系統圖
2.2.1、施工用電總平面圖見臨時工程平面布置示意圖。
附：臨時工程平面布置示意圖。
2.2.2、主干線路系統圖。
見下圖

主干線路系統圖

配電箱系統圖

3、拌合場地及碎石加工場用電：
序號	設備分類	設備名稱	功率kW/kVA	數量	總功率
1	動力設備	實驗室設備	8	1	7
2		插入式振動器	1.5	4	6
3		鋼筋、構建加工設備	10	1	10
4		強制攪拌機750	35	1	35
5		空壓機	12	1	12
8		碎石破碎機	200	1	200
9		其他設備	10	1	10
10	電焊	交流電焊	20	1	20
11	辦公及生活	場地照明	10	1	10
12		辦公生活用電	5	1	5
根據上表各種臨時用電設施和設備計算得：
動力設備總功率：ΣP1=280kW
電焊設備總功率：ΣP2=20kW
生活用電總功率：ΣP3=15kW
用電高峰期用電總功率
P=K*((K1*ΣP1)/COSФ+K2*ΣP2+K3*ΣP3)
其中 K為安全系數，一般為1.0～1.1，取K=1.08
K1為動力設備需要系數11-40臺，取K1=0.6,COSФ=0.65
K2為焊接設備需要系數10臺以下，取K2=0.6,COSФ=0.45
K3為照明或電熱設備需要系數，取K3=0.8, COSФ=1.0
P=1.08*((0.6*280)/0.65+0.6*20+0.8*15)
P=305kVA
拌合場地及碎石加工場配置1臺315kW變壓器，完全滿足我合同段拌合場地及碎石加工場生產要求。
進線電纜計算：
I=K*P/(31/2*U*COSФ)=1.08*305000/（1.732*380*0.75）
=667A
選用直徑為150mm2的BX銅芯橡皮線。
電纜電壓降核算：
△u%=P*L/(C*S)
△u%電壓損失百分數，P電路總功率（kW），L電源距離負荷的距離,S導線截面積，C材料系數。
△u%=P*L/(C*S)%=305*100/（77*150）%=2.64%＜7%
該電纜符合規范要求。
3.2、施工用電系統圖
3.2.1、施工用電總平面圖見臨時工程平面布置示意圖。
附：臨時工程平面布置示意圖。
3.2.2、主干線路系統圖。

主干線路系統圖

配電箱系統圖

4、黃坑隧道及預制場用電：
序號	設備分類	設備名稱	功率kW/kVA	數量	總功率
1	動力設備	平板振動器	10	2	20
2		插入式振動器	1.5	4	6
3		HBT中聯60型砼輸送泵	75	1	75
4		強制攪拌機	35	1	35
5		空壓機	26	2	52
6		噴漿機	6	1	6
7		鑿巖機	6	5	30
8		其他設備	15	1	15
9	電焊	交流電焊	20	2	40
10	辦公及生活	場地照明	20	1	20
11		辦公生活用電	10	1	10
根據上表各種臨時用電設施和設備計算得：
動力設備總功率：ΣP1=239kW
電焊設備總功率：ΣP2=40kW
生活用電總功率：ΣP3=30kW
用電高峰期用電總功率
P=K*((K1*ΣP1)/COSФ+K2*ΣP2+K3*ΣP3)
其中 K為安全系數，一般為1.0～1.1，取K=1.08
K1為動力設備需要系數11-40臺，取K1=0.6,COSФ=0.65
K2為焊接設備需要系數10臺以下，取K2=0.6,COSФ=0.45
K3為照明或電熱設備需要系數，取K3=0.8, COSФ=1.0
P=1.08*((0.6*239)/0.65+0.6*40+0.8*30)
P=290kVA
黃坑隧道配置1臺315kW共315kW變壓器，完全滿足我合同段黃坑裊隧道生產要求。
4.1、黃坑隧道口施工用電源：
隧道施工動力設備：P1=239kW,焊接：P2=40kW,生活照明：P3=30kW,
P=K*((K1*ΣP1)/COSФ+K2*ΣP2+K3*ΣP3)
=1.08*((0.6*239)/0.65+0.6*40+0.8*30)
=290kVA
進線電纜計算： I=K*P/(31/2*U*COSФ)=1.08*290000/（1.732*380*0.75）
=634A
選用直徑為150mm2的BX銅芯橡皮線。
電纜電壓降核算：
△u%=P*L/(C*S)
△u%電壓損失百分數，P電路總功率（kW），L電源距離負荷的距離,S導線截面積，C材料系數。
△u%=P*L/(C*S)%=290*200/（77*150）%=5.02%＜7%
該電纜符合規范要求。
4.2、施工用電系統圖
4.2.1、施工用電總平面圖見臨時工程平面布置示意圖。
附：臨時工程平面布置示意圖。
4.2.2、主干線路系統圖
見下圖

主干線路系統圖

配電箱系統圖
5、具有專用保護零線的中性點直接接地系統示意圖說明
5.1、本工程低壓配電系統用TN－S接零保護系統，專用保護零線應由工作接地線，配電室的零線或第一漏電保護器電源側的零線引出，如下頁圖所示：

1— 工作接地；       2— 重復接地；    3— 電氣設備外露導電部分
L1、L2、L3 — 相線； N —工作零線；    PE — 保護零線
5.2、施工現場用電設備不得一部分設備作保護接零，另一部分設備作保護接地。
5.3、施工現場的電力系統嚴禁利用大地作相線或零線。
5.4、保護零線不得裝設開關或熔斷器。
5.5、保護零線應不小于工作零線的截面，同時必須滿足機械強度要求。
5.6、與電氣設備相連接的保護零線應為截面不小于2.5mm2絕緣多股銅線，保護零線的統一標志為綠/黃兩色線。在任何情況下不準使用綠/黃雙色線作負荷線。
5.7、變壓器的工作接地電阻值應不大于4Ω，保護零線每一重復接地裝置的接地電阻值應不大于10Ω。
5.8、保護零線除必須在配電室或總配電箱處作重復接地外，還必須在配電線路的中間處各末端處做重復接地。
6、配電線路架設及配電箱、開關箱設置
6.1、配電線路架設
6.1.1、本工程配電線路采用埋地及架空敷設電桿，桿長6m，架設間距10m。
6.1.2、架空線路相序排列應符合下列規定：
  在同一保護零橫擔架設時，導線相序，面向負荷以左側起為L1、N、L2、L3、PE。
6.1.3、電桿埋設深度為桿長1/10加0.6m。
6.1.4、直線桿15°以下的轉角桿，可采用單橫擔，但跨越機動車道時應采用單橫擔雙絕緣子，15°至45°的轉角桿采用雙橫擔雙絕緣子，45°以上的轉角桿應采用十字橫擔。
6.1.5、拉線宜用鍍鋅鐵線，其截面不得小于3×φ410，拉線與電桿的夾角應在45～6之間。拉線埋設深度不得小于1m。
6.1.6、配電線路采用熔斷器作短路保護時，熔體額定電流應不大于絕緣導線允許截流量的1.5倍。
6.1.7、配電線路采用自動開關作短路保護時，其過電流脫扣器的電流整定值，應不小于線路末端單相短路電流，并應能承受短路時過負荷電流。
6.2、配電箱、開關箱設置
6.2.1、本工程所設置的配電箱、開關箱均為厚度1.5mm鐵板制作的標準配電箱。
6.2.2.配電系統設置室內總配電屏（配電室）和室外分配電箱，實行分級配電。
6.2.3.動力配電箱與照明配電箱分別設置
6.2.4.開關箱為末級分配電箱配電，分配電箱與開關箱的距離不得超過30m。開關箱與其控制的固定式用電設備的水平距離不宜超過3m。
6.2.5.配電箱、開關箱應裝設端正、牢固，移動配電箱、開關箱應裝在堅固的支架上，其安裝高度應符合規范要求。
6.2.6.配電箱開關箱內的電氣設備安裝必須牢固，不得歪斜和松動，工作零線應通過接線端子板連接，并與保護零線接線端子板分設。
6.2.7.配電箱、開關箱內的連接線應采用絕緣導線，接頭不得松動，不得有外露帶電部分，金屬箱體外殼必須作保護接零。
6.2.8.總配電室、總配電箱，室外分配電箱均設置總自動開關和分路自動開關及漏電保護器。
6.2.9.每臺用電設備均設置各自專用的開關箱，實行“一機一閘”制。
6.2.10.開關箱內設置漏電保護器，其額定漏電動作電流應不大于30mA，額定漏電動作時間應不小于0.1s。
6.2.11.配電箱、開關箱中導線的進線口和出線口均設在箱體的下底面，進出線加保護套成束并做防水彎。移動式配電箱和開關箱的進出線采用橡皮絕緣電纜。
六、安全用電技術措施
1、安全用電技術措施
1.1、保護接地
是指將電氣設備不帶電的金屬外殼與接地極之間做可靠的電氣連接。它的作用是當電氣設備的金屬外殼帶電時，如果人體觸及此外殼時，由于人體的電阻遠大于接地體電阻，則大部分電流經接地體流入大地，而流經人體的電流很小。這時只要適當控制接地電阻（一般不大于4Ω），就可減少觸電事故發生。但是在TT供電系統中，這種保護方式的設備外殼電壓對人體來說還是相當危險的。因此這種保護方式只適用于TT供電系統的施工現場，按規定保護接地電阻不大于4Ω。
1.2、保護接零
在電源中性點直接接地的低壓電力系統中，將用電設備的金屬外殼與供電系統中的零線或?qū)Ｓ昧憔€直接做電氣連接，稱為保護接零。它的作用是當電氣設備的金屬外殼帶電時，短路電流經零線而成閉合電路，使其變成單相短路故障，因零線的阻抗很小，所以短路電流很大，一般大于額定電流的幾倍甚至幾十倍，這樣大的單相短路將使保護裝置迅速而準確的動作，切斷事故電源，保證人身安全。其供電系統為接零保護系統，即TN系統，TN系統包括TN-C、TN-C-S、TN-S三種類型。本工程采用TN-S系統。
TN-S供電系統：它是把工作零線N和專用保護線PE在供電電源處嚴格分開的供電系統，也稱三相五線制。它的優點是專用保護線上無電流，此線專門承接故障電流，確保其保護裝置動作。應該特別指出，PE線不許斷線。在供電末端應將PE線做重復接地。
施工時應注意：除了總箱處外，其它各處均不得把N線和PE線連接，PE線上不得安裝開關和熔斷器，也不得把大地兼做PE線且PE線不得通過工作電流。PE線也不得進入漏電保護器且必須由電源進線零線重復接地處或總漏電保護器電源側零線處引出，因為線路末端的漏電保護器動作，會使前級漏電保護器動作。
必須注意：當施工現場與外電線路共用同一供電系統時，電氣設備的接地、接零保護應與原系統保持一致。不得對一部分設備采取保護接地，對另一部分采取保護接零。因為在同一系統中，如果有的設備采取接地，有的設備采取接零，則當采取接地的設備發生碰殼時，零線電位將升高，而使所有接零的設備外殼都帶上危險的電壓。
1.3、設置漏電保護器
1.3.1、施工現場的總配電箱至開關箱應至少設置兩級漏電保護器，而且兩級漏電保護器的額定漏電動作電流和額定漏電動作時間應作合理配合，使之具有分級保護的功能。
1.3.2、開關箱中必須設置漏電保護器，施工現場所有用電設備，除作保護接零外，必須在設備負荷線的首端處安裝漏電保護器。
1.3.3、漏電保護器應裝設在配電箱電源隔離開關的負荷側和開關箱電源隔離開關的負荷側，不得用于啟動電器設備的操作。
1.3.4、漏電保護器的選擇應符合現行國家標準《剩余電流動作保護裝置安裝和運行》(GB 13955－2005)和《漏電保護器安全和運行》(GB 1395－92)的規定，開關箱內的漏電保護器其額定漏電動作電流應不大于30mA，額定漏電動作時間應小于0.1s。在潮濕和有腐蝕介質場所使用的漏電保護器應采用防濺型產品。其額定漏電動作電流應不大于15mA，額定漏電動作時間應小于0.1s。
1.3.5、總配箱中漏電保護器的額定漏電動作電流應大于30mA，額定漏電動作時間應小于0.1s，但其額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA?s。
1.3.6、總配電箱和開關箱中漏電保護器的極數和線數必須與其負荷側負荷的相數和線數一致。
1.3.7、配電箱、開關箱中的漏電保護器宜選用無輔助電源型（電磁式）產品，或選用輔助電源故障時能自動斷開的輔助電源型（電子式）產品。當選用輔助電源故障時不能自動斷開的輔助電源型（電子式）產品時，應同時設置缺相保護。
1.4、安全電壓
安全電壓指為防止觸電事故而采用的由特定電源供電的電壓系列。我國國家標準《安全電壓》(GB3805-83)中規定，安全電壓值的等級有42、36、24、12、6V五種。同時還規定：當電氣設備采用了超過24V時，必須采取防止直接接觸帶電體的保護措施。
對下列特殊場所應使用安全電壓照明器：
1.4.1、隧道、人防工程、有高溫、導電灰塵或燈具離地面高度低于2.5m等場所的照明，電源電壓應不大于36V。
1.4.2、在潮濕和易觸及帶電體場所的照明電源電壓不得大于24V。
1.4.3、在特別潮濕的場所，導電良好的地面、鍋爐或金屬容器內工作的照明電源電壓不得大于12V。
1.5、電氣設備的設置應符合下列要求：
1.5.1、配電系統應設置配電柜或總配電箱、分配電箱、開關箱，實行三級配電。配電系統應采用三相負荷平衡。220V或380V單相用電設備接入220/380V三相四線系統；當單相照明線路電流大于30A時，應采用220/380V三相四線制供電。
1.5.2、動力配電箱與照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線路應分路設置，照明線路接線宜接在動力開關的上側。
1.5.3、總配電箱應設置在靠近電源區域，分配電箱應設置在用電設備或負荷相對集中的區域，分配電箱與開關箱的距離不得超過30m，開關箱與其控制的固定式用電設備的水平距離不應超過3m。
1.5.4、每臺用電設備必須有各自專用的開關箱，禁止用同一個開關箱直接控制二臺及二臺以上用電設備（含插座）。
1.5.5、配電箱、開關箱應裝設在干燥、通風及常溫場所。不得裝設在有嚴重損傷作用的瓦斯、煙氣、潮氣及其它有害介質中。亦不得裝設在易受外來固體物撞擊、強烈振動、液體侵濺及熱源烘烤的場所。否則，應予清除或做防護處理。配電箱、開關箱周圍應有足夠兩人同時工作的空間和通道，其周圍不得堆放任何有礙操作、維修的物品，不得有灌木雜草。
1.5.6、配電箱、開關箱安裝要端正、牢固。固定式配電箱、開關箱的中心點與地面的垂直距離應為1.4～1.6m。移動式分配電箱、開關箱應設在堅固、穩定的支架上。其中心點與地面的垂直距離應為0.8～1.6m。配電箱、開關箱應采用冷軋鋼板或阻燃絕緣材料制作，鋼板的厚度應為1.2～2.0mm，其中開關箱箱體鋼板厚度不得小于1.2mm，配電箱箱體鋼板厚度不得小于1.5mm，箱體表面應做防腐處理。
1.5.7、配電箱、開關箱中導線的進線口和出線口應設在箱體下底面，嚴禁設在箱體的上頂面、側面、后面或箱門處。
1.6、電氣設備的安裝
1.6.1、配電箱、開關箱內的電器（含插座）應首先安裝在金屬或非木質的絕緣電器安裝板上，然后整體緊固在配電箱、開關箱箱體內。
金屬板與配電箱體應作電氣連接。
1.6.2、配電箱、開關箱內的各種電器（含插座）應按其規定位置緊固在電器安裝板上，不得歪斜和松動。并且電器設備之間、設備與板四周的距離應符合有關工藝標準的要求。
1.6.3、配電箱的電器安裝板上必須分設N線端子板和PE線端子板。N線端子板必須與金屬電器安裝板絕緣；PE線端子板必須與金屬電器安裝板做電氣連接。
進出線中的N線必須通過N線端子板連接；PE線必須通過PE線端子板連接。
1.6.4、配電箱、開關箱內的連接線應采用銅芯絕緣導線，導線絕緣的顏色標志應按相線L1(A)、L2(B)、L3(C)相序的絕緣顏色依次為黃、綠、紅色；N線的絕緣顏色為淡藍色；PE線的絕緣顏色為綠/黃雙色；排列整齊，任何情況下上述顏色標記嚴緊混用和相互代用。導線分支接頭不得采用螺栓壓接，應采用焊接并做絕緣包扎，不得有外露帶電部分。
1.6.5、配電箱、開關箱的金屬箱體、金屬電器安裝板以及電器的正常不帶電的金屬底座、外殼等必須通過PE線端子板與PE線做電氣連接，金屬箱門與金屬箱體必須通過采用編織軟銅線做電氣連接。
1.6.6、配電箱后面的排線需排列整齊，綁扎成束，并用卡釘固定在盤板上，盤后引出及引入的導線應留出適當余度，以便檢修。
1.6.7、導線剝削處不應傷線芯過長，導線壓頭應牢固可靠，多股導線不應盤卷壓接，應加裝壓線端子（有壓線孔者除外）。如必須穿孔用頂絲壓接時，多股線應涮錫后再壓接，不得減少導線股數。
1.6.8、配電箱、開關箱的進、出線口應配置固定線卡，進出線應加絕緣護套并成束卡固在箱體上，不得與箱體直接接觸。移動式配電箱、開關箱、出線應采用橡皮護套絕緣電纜，不得有接頭。
1.6.9、配電箱、開關箱外形結構應能防雨、防塵。
1.7、外電線路及電氣設備防護
1.7.1、在建工程不得在外電架空線路正下方施工、搭設作業棚、建造生活設施，或堆放構件、架具、材料及其他雜物。
1.7.2、在建工程（含腳手架）的周邊與外電架空線路的邊線之間必須保持安全操作距離。當外電線路的電壓為1kV以下時，其最小安全操作距離為4m；當外電架空線路的電壓為1～10kV時，其最小安全操作距離為6m；當外電架空線路的電壓為35～110kV，其最小安全操作距離為8m；當外電架空線路的電壓為220kV，其最小安全操作距離為10m；當外電架空線路的電壓為300～500kV，其最小安全操作距離為15m。上下腳手架的斜道嚴禁搭設在有外電線路的一側。
1.7.3、施工現場的機動車道與外電架空線路交叉時，架空線路的最低點與路面的最小垂直距離應符合以下要求：外電線路電壓為1kV以下時，最小垂直距離為6m；外電線路電壓為1～35kV時，最小垂直距離為7m。
1.7.4、起重機嚴禁越過無防護設施的外電架空線路作業。在外電架空線路附件吊裝時，起重機的任何部位或被吊物的邊緣在最大偏斜時與架空線路邊線的最小安全距離應符合以下要求：外電線路電壓為1kV以下時，最小水平與垂直距離均為1.5m；外電線路電壓為10kV以下時，最小垂直距離為3m，最小水平距離為2m；外電線路電壓為35kV以下時，最小垂直距離為4m，最小水平距離為3.5m；外電線路電壓為110kV以下時，最小垂直距離為5m，最小水平距離為4m；外電線路電壓為220kV以下時，最小水平與垂直距離均為6m；外電線路電壓為330kV以下時，最小水平與垂直距離均為7m；外電線路電壓為500kV以下時，最小水平與垂直距離均為8.5m。
1.7.5、施工現場開挖溝槽邊緣與外電埋地電纜溝槽邊緣之間的距離不得小于0.5m。
1.7.6、對于達不到最小安全距離時，施工現場必須采取保護措施，可以增設屏障、遮欄、圍欄或保護網，并要懸掛醒目的警告標志牌。在架設防護設施時，必須經有關部門批準，采用線路暫時停電或其他可靠的安全技術措施，并應有電氣工程技術人員或?qū)Ｂ毎踩藛T負責監護。
1.7.7、防護設施與外電線路之間的安全距離應符合下列要求：外電線路電壓為10kV以下時，安全距離為1.7m；外電線路電壓為35kV以下時，安全距離為2m；外電線路電壓為110kV以下時，安全距離為2.5m；外電線路電壓為220kV以下時，安全距離為4m；外電線路電壓為330kV以下時，安全距離為5m；外電線路電壓為500kV以下時，安全距離為6m。
1.7.8、對于既不能達到最小安全距離，又無法搭設防護措施的施工現場，必須與有關部門協商，采取停電、遷移外電線或改變工程位置等措施，否則不得施工。
1.7.9、電氣設備現場周圍不得存放易燃易爆物、污源和腐蝕介質，否則應予清除或做防護處置，其防護等級必須與環境條件相適應。
1.7.10、電氣設備設置場所應能避免物體打擊和機械損傷，否則應做防護處置。
1.8、電工及用電人員必須符合以下要求：
1.8.1、電工必須經過按國家現行標準考核合格后，持證上崗工作；其他用電人員必須通過相關安全教育培訓和技術交底，考核合格后方可上崗工作。
1.8.2、安裝、巡檢、維修或拆除臨時用電設備和線路，必須由電工完成，并應有人監護。電工等級應同工程的難易程度和技術復雜性相適應。
1.8.3、各類用電人員應掌握安全用電基本知識和所用設備的性能，并應符合下列規定：
使用電氣設備前必須按規定穿戴和配備好相應的勞動防護用品，并應檢查電氣裝置和保護設施，嚴緊設備帶“缺陷”運轉；
保管和維護所用設備，發現問題及時報告解決；
暫時停用設備的開關箱必須分斷電源隔離開關，并應關門上鎖；
移動電氣設備時，必須經電工切斷電源并做妥善處理后方可進行。
1.9、電氣設備的使用與維護
1.9.1、配電箱、開關箱應有名稱、用途、分路標記及系統接線圖。
1.9.2、配電箱、開關箱箱門應配鎖，并應由專業人員負責。
1.9.3、配電箱、開關箱應每月進行一次檢查和維修。檢查、維修人員必須是專業電工。檢查、維修時必須按規定穿、戴絕緣鞋、手套，必須使用電工絕緣工具，并應做檢查、維修工作記錄。
1.9.4、對配電箱、開關箱進行定期維修、檢查時，必須將其前一級相應的電源隔離開關分閘斷電，并懸掛“禁止合閘、有人工作”停電標志牌，嚴禁帶電作業。
1.9.5、配電箱、開關箱必須按照下列順序操作：
送電操作順序為：總配電箱→分配電箱→開關箱；
停電操作順序為：開關箱分→配電箱→總配電箱。
但出現電氣故障的緊急情況可除外。
1.9.6、施工現場停止作業1小時以上時，應將動力開關箱斷電后上鎖。
1.9.7、配電箱、開關箱內不得放置任何雜物，并應保持清潔。
1.9.8、配電箱、開關箱內不得隨意掛接其他用電設備。
1.9.9、配電箱、開關箱內的電器配置和接線嚴禁隨意改動。熔斷器的熔體更換時，嚴禁用不符合原規格的熔體代替。漏電保護器每天使用前應啟動漏電試驗按鈕試跳一次，試跳不正常時嚴禁繼續使用。
1.9.10、配電箱、開關箱的進線和出線嚴禁承受外力，嚴禁與金屬尖銳斷口、強腐蝕介質和易燃易爆物接觸。
1.10、施工現場的配電線路
1.10.1、架空線必須采用絕緣導線。
1.10.2、架空線必須架設在專用電桿上，嚴禁架設在樹木、腳手架及其他設施上。
1.10.3、架空線導線截面的選擇應符合下列要求：
導線中的計算負荷電流不大于其長期連續負荷允許載流量。
線路末端電壓偏移不大于5％。
三相五線制線路的N線和PE線截面不小于相線截面的50％，單相線路的零線截面與相線截面相同。
按機械強度要求，絕緣銅線截面不小于10mm2，絕緣鋁線截面不小于16mm2。
在跨越公路、河流、電力線路檔距內，絕緣銅線截面不小于16mm2，絕緣鋁線截面不小于25mm2。
1.10.4、在一個檔距內，架空線每層導線的接頭數不得超過該層導線數的50%，且一條導線只允許有一個接頭。在跨越公路、河流、電力線路檔距內，架空線不得有接頭。
1.10.5、架空線路相序排列應符合下列規定：
動力、照明線在同一橫擔上架設時，導線相序排列是：面向負荷從左側起依次為L1、N、L2、L3、PE；
動力、照明線在二層橫擔上分別架設時，導線相序排列是：上層橫擔面向負荷從左側起依次為L1、L2、L3；下層橫擔面向負荷從左側起依次為L1、（L2、L3）、N、PE。
1.10.6、架空線路的檔距不得大于35m。
1.10.7、架空線路的線間距不得小于0.3m，相鄰電桿較近的兩導線的間距不得小于0.5m。
1.10.8、架空線路橫擔間的最小垂直距離不得小于表1所列數值；橫擔宜采用角鋼或方木，低壓鐵橫擔角鋼應按下頁表2選用，方木橫擔截面應按80mm×80mm選用，橫擔長度應按下頁表3選用。
表1                架空線路橫擔間的最小垂直距離

表2                低壓鐵橫擔角鋼參數

表3                方木橫擔長度

1.10.9、架空線路與鄰近線路或固定物的距離應符合表4的規定。
表4              架空線路與鄰近線路或固定物的距離

1.10.10、架空線路應采用鋼筋混凝土或木桿。鋼筋混凝土桿不得有露筋、寬度大于0.4mm的裂紋和扭曲；木桿不得腐朽，其梢徑不應小于140mm。
1.10.11、電桿埋設深度應為桿長的1/10加0.6m，回填土應分層夯實。在松軟土質處應加大埋入深度或采用卡盤等加固。
1.10.12、直線桿和15°以下的轉角桿，可采用單橫擔單絕緣子，但跨越機動車道時應采用單橫擔雙絕緣子；15°～45°的轉角桿應采用雙橫擔雙絕緣子；45°以上的轉角桿，應采用十字橫擔。
1.10.13、架空線路絕緣子應按下列原則選擇：
1.10.13.1、直線桿采用針式絕緣子；
1.10.13.2、耐張桿采用碟式絕緣子。
1.10.14、電桿的拉線應采用不少于3根D4.0mm的鍍鋅鋼絲。拉線與電桿的夾角應在30°～45°之間。拉線埋設深度不得小于1m。電桿拉線如從導線之間穿過，應在高于地面2.5m處裝設拉線絕緣子。
1.10.15、因受地形環境限制不能設拉線時，可采用撐桿代替拉線，撐桿埋設深度不得小于0.8m，其底部應墊底盤或石塊。撐桿與電桿的夾角應為30°。
1.10.16、接戶線在檔距內不得有接頭，進線處離地高度不得小于2.5m。接戶線最小截面應符合表5的規定。接戶線線間及鄰近線路間的距離應符合表6的要求。
表5                接戶線最小截面

表6                接戶線線間及鄰近線路間的距離

1.10.17、架空線路必須有短路保護。采用熔斷器做短路保護時，其熔體額定電流不應大于明敷絕緣導線長期連續負荷允許載流量的1.5倍。采用斷路器作為短路保護時，其瞬動過流脫扣器脫扣電流整定值應小于線路末端單相短路電流。
1.10.18、架空線路必須有過載保護。采用熔斷器或斷路器做過載保護時，絕緣導線長期連續負荷允許載流量不應小于熔斷器熔體額定電流或斷路器長延時過流脫扣器脫扣電流整定值的1.25倍。
1.11、施工現場的電纜線路
1.11.1、電纜中必須包含全部工作芯線和作用保護零線或保護線的芯線。需要三相四線制配電的電纜線路必須采用五芯電纜。五芯電纜必須包括含淡藍、綠/黃二種顏色絕緣芯線。淡藍色芯線必須用作N線；綠/黃雙色芯線必須用作PE線，嚴禁混用。
1.11.2、電纜線路應采用埋地或架空敷設，嚴禁沿地面明設，并應避免機械損傷和介質腐蝕。埋地電纜路徑應設方位標志。
1.11.3、電纜類型應根據敷設方式、環境條件等選擇。埋地敷設應采用鎧裝電纜；當選用無鎧裝電纜時，應能防水、防腐。架空敷設應采用無鎧裝電纜。
1.11.4、電纜直接埋地敷設的深度不應小于0.7m，并應在電纜緊鄰上、下、左、右側均勻敷設不小于50mm厚的細砂，然后覆蓋磚或混凝土板等硬介質保護層。
1.11.5、埋地電纜在穿越建筑物、構筑物、道路、易受機械損傷、介質腐蝕場所及引出地面從2.0m高到地下0.2m處，必須加設防護套管，防護套管的內徑不應小于電纜外徑的1.5倍。
1.11.6、埋地電纜與其附近外電電纜和管溝的平行間距不得小于2m，交叉間距不得小于1m。
1.11.7、埋地電纜的接頭應設在地面上的接線盒內，接線盒應能防水、防塵、防機械損傷，并應遠離易燃、易爆、易腐蝕場所。
1.11.8、架空電纜應沿電桿、支架或墻壁敷設，并采用絕緣子固定，綁扎線必須采用絕緣線，固定點間距應保證電纜能承受自重所帶來的荷載，沿墻壁敷設時弧線最低點距地垂直距離不得小于2.0m。
1.11.9、電纜線路必須有短路保護和過載保護。
1.12、室內導線的敷設及照明裝置
1.12.1、室內配線必須采用絕緣導線或電纜。
1.12.2、室內配線應根據配線類型采用瓷瓶、瓷（塑料）夾、嵌絕緣槽、穿管或鋼索敷設。潮濕場所或埋地非電纜配線必須穿管敷設，管口和管接頭應密封；當采用金屬管敷設時，金屬管必須做等電位連接，且必須與PE線相連接。
1.12.3、室內非埋地明敷主干線距離地面高度不得小于2.5m。
1.12.4、架空進戶線的室外端應采用絕緣子固定，過墻處應穿管保護，距地面高度不得小于2.5m，并應采取防雨措施。
1.12.5、室內配線所用導線或電纜的截面應根據用電設備或線路的計算負荷確定，但銅線截面不應小于1.5mm2，鋁線截面不應小于2.5mm2。
1.12.6、鋼索配線的吊架間距不宜大于12m。采用瓷夾固定導線時，導線間距不應小于35mm，瓷夾間距不應大于800mm；采用瓷瓶固定導線時，導線間距不應小于100mm，瓷瓶間距不應大于1.5m；采用護套絕緣導線或電纜時，可直接敷設于鋼索上。
1.12.7、室內配線必須有短路保護和過載保護。
2、安全用電組織措施
2.1、建立臨時用電施工組織設計和安全用電技術措施的編制、審批制度，并建立相應的技術檔案。
2.2、建立技術交底制度
向?qū)I(yè)電工、各類用電人員介紹臨時用電施工組織設計和安全用電技術措施的總體意圖、技術內容和注意事項，并應在技術交底文字資料上履行交底人和被交底人的簽字手續，注明交底日期。
2.3、建立安全檢測制度
從臨時用電工程竣工開始，定期對臨時用電工程進行檢測，主要內容是：接地電阻值、電氣設備絕緣電阻值、漏電保護器動作參數等，以監視臨時用電工程是否安全可靠，并做好檢測記錄。
2.4、建立電氣維修制度
加強日常和定期維修工作，及時發現和消除隱患，并建立維修工作記錄，記載維修時間、地點、設備、內容、技術措施、處理結果、維修人員、驗收人員等。
2.5、建立工程拆除制度
建筑工程竣工后，臨時用電工程的拆除應有統一的組織和指揮，并須規定拆除時間、人員、程序、方法、注意事項和防護措施等。
2.6、建立安全檢查和評估制度
施工管理部門和企業要按照《建筑施工安全檢查標準》(JGJ59-99)定期對現場用電安全情況進行檢查評估。
2.7、建立安全用電責任制
對臨時用電工程各部位的操作、監護、維修分片、分塊、分機落實到人，并輔以必要的獎懲。
2.8、建立安全教育和培訓制度
定期對專業電工和各類用電人員進行用電安全教育和培訓，凡上崗人員必須持有勞動部門核發的上崗證書，嚴禁無證上崗。
3、用電安全規章制度
3.1、所有電工必須經過培訓，持證上崗。進入現場必須遵守安全生產六大紀律和電工操作規程。
3.2、在拉設臨時電源時，電線均應架空，過道處須用鋼管保護，不得亂拉亂拖，電線不得被車輛碾壓。
3.3、電氣設備應完整無缺，設有專用漏電保護開關。
3.4、所有移動電具，都應在漏電開關保護之中，電線無破損，插頭插座應完整，嚴禁不用插頭而用電線直接插入插座內。
3.5、經常檢查電線、閘箱等用電設備，防止帶“病”作業。
3.6、各類電動工具要管好保養好，嚴禁機械帶“病”運轉，各類防護罩應完整無缺。
3.7、電氣設備所用保險絲額定電流與其負荷容量相適應，禁止用其它金屬代替保險絲。
3.8、照明安裝導線應用絕緣子固定，不準用花線、塑料膠線。
3.9、所用各種電線不得有老化、破皮、漏電等現象。
3.10、照明電源線路不得接觸潮濕地面，并不得接近熱源和直接綁掛在金屬構架上。在腳手架上安裝臨時照明系統時，在竹木腳手架上應加絕緣子，在金屬腳手架上應設木橫擔和絕緣子。
3.11、隧道內檢修、搬遷電氣設備（包括電纜線）時，應切斷電源，并懸掛警示牌。
3.12、對配電箱、開關箱進行檢查、維修時，必須將其前一級相應的電源開關分閘斷電，并懸掛停電標志牌，嚴禁帶電作業。
3.13、配電箱、開關箱的進線和出線不得承受外力，嚴禁與金屬尖銳斷口和強腐蝕介質接觸。
3.14、固定安裝的照明電壓可以采用220V，但是燈具高度距離人行道不得小于2.5米，行燈照明必須采用36V以下安全電壓。
3.15、隧道內漏水、滲水段必須采用防水燈具和電氣。
3.16、更換的燈泡等玻璃制品應及時收集處理，防止傷人。
3.17、照明燈具應根據現場實際情況選擇相應的等級。
3.18、每班開工前及完工后應對洞內的電氣設備進行檢查，確認設備的運轉正常以及停工后及時斷電。設備運行期間應按時進行巡視、檢查。
3.19、各種電箱、設備應按時檢查，并有檢查記錄。
3.20、應建立交接班制度，并有文字記錄。
3.21、施工用電設備的安裝、拆除和維護運行必須由電工負責，嚴禁非電工進行任何電氣作業。
3.22、電工必須熟悉施工現場的各種管理規定，特別是關于安全用電、電氣安全運行與維修的管理規定，必須熟悉現場各種機械設備的電氣性能。
3.23、隧道內照明線路應使用橡套電纜。
3.24、報警裝置應緊跟緊掌子面，報警器按扭應安裝在醒目的位置，并有明顯的標志，周圍應清理干凈，不得有雜物。
3.25、報警裝置應經常檢查，確保狀態良好。
4、安全檢查與審查
4.1、電氣技工每周應對施工現場配電箱、開關箱進行一次巡查，發現問題及時進行整改，并將周巡檢查情況記入“配電箱周巡檢查記錄”。
4.2、項目經理部負責安全的專職人員每月對施工現場臨時用電設施進行一次檢查，并將檢查情況記入“施工現場臨時用電檢查表”。
4.3、公司組織電氣專業檢查按“施工用電檢查評分表”內容進行檢查考核。
4.4、公司組織安全檢查對該標準的執行情況及有關檢查記錄進行檢查考核：
4.4.1、用電工程檢查驗收表。
4.4.2、電氣設備的試、檢驗憑單和調試記錄。
4.4.3、接地電阻、絕緣電阻和漏電保護器漏電動作參數測定記錄表。
4.4.4、定期檢（復）查表。
4.4.5、電工安裝、巡檢、維修、拆除工作記錄。
4.5、安全技術檔案應由主管該現場的電氣技術人員負責建立與管理。其中“電工安裝、巡檢、維修、拆除工作記錄”可指定電工代管，每周由項目經理審核認可，并應在臨時用電工程拆除后統一歸檔。
4.6、臨時用電工程應定期檢查。定期檢查時，應復查接地電阻值和絕緣電阻值。
七、安全用電防火措施
1、施工現場發生火災的主要原因
1.1、電氣線路過負荷引起火災
線路上的電氣設備長時間超負荷使用，使用電流超過了導線的安全載流量。這時如果保護裝置選擇不合理，時間長了，線芯過熱使絕緣層損壞燃燒，造成火災。
1.2、線路短路引起火災
因?qū)Ь€安全步距不夠，絕緣等級不夠，經久老化、破損等或人為操作不慎等原因造成線路短路，強大的短路電流很快轉換成熱能，使導線嚴重發熱，溫度急劇升高，造成導線熔化，絕緣層燃燒，引起火災。
1.3、接觸電阻過大引起火災
導線接頭連接不好，接線柱壓接不實，開關觸點接觸不牢等造成接觸電阻增大，隨著時間增長引起局部氧化，氧化后增大了接觸電阻。電流流過電阻時，會消耗電能產生熱量，導致過熱引起火災。
1.4、變壓器、電動機等設備運行故障引起火災
變壓器長期過負荷運行或制造質量不良，造成線圈絕緣損壞，匝間短路，鐵芯渦流加大引起過熱，變壓器絕緣油老化、擊穿、發熱等引起火災或爆炸。
1.5、電熱設備、照燈具使用不當引起火災
電爐等電熱設備表面溫度很高，如使用不當會引起火災；大功率照明燈具等與易燃物距離過近引起火災。
1.6、電弧、電火花引起火災
電焊機、點焊機使用時產生電氣弧光、火花等會引燃周圍物體，引起火災。
施工現場由于電氣引發的火災原因決不止以上幾點，還有許多，這就要求用電人員和現場管理人員認真執行操作規程，加強檢查，可以說是可以預防的。
2、預防電氣火災的措施
針對電氣火災發生的原因，制定有效的預防措施。
2.1、根據電氣設備的用電量正確選擇導線截面，從理論上杜絕線路過負荷使用，保護裝置要認真選擇，當線路上出現長期過負荷時，能在規定時間內動作保護線路。
2.2、導線架空敷設時其安全間距必須滿足規范要求，當配電線路采用熔斷器作短路保護時，熔體額定電流一定要小于電纜或穿管絕緣導線允許載流量的2.5倍，或明敷絕緣導線允許載流量的1.5倍。經常教育用電人員正確執行安全操作規程，避免作業不當引發火災。
2.3、電氣操作人員要認真執行規范，正確連接導線，接線柱要壓牢、壓實。各種開關觸頭要壓接牢固。銅鋁連接時要有過渡端子，多股導線要用端子或涮錫后再與設備安裝，以防加大電阻引起火災。
2.4、配電室的耐火等級要大于三級，室內配置砂箱和絕緣滅火器。嚴格執行變壓器的運行檢修制度，按季度每年進行四次停電清掃和檢查?，F(xiàn)場中的電動機嚴禁超載使用，電機周圍無易燃物，發現問題及時解決，保證設備正常運轉。
2.5、施工現場內嚴禁使用電爐子。使用碘鎢燈時，燈與易燃物間距要大于30cm，室內不準使用功率超過100W的燈泡，嚴禁使用床頭燈。
2.6、使用焊機時要執行用火證制度，并有人監護，施焊周圍不能存在易燃物體，并備齊防火設備。電焊機要放在通風良好的地方。
2.7、施工現場的高大設備和有可能產生靜電的電氣設備要做好防雷接地和防靜電接地，以免雷電及靜電火花引起火災。
2.8、存放易燃氣體、易燃物倉庫內的照明裝置一定要采用防爆型設備，導線敷設、燈具安裝、導線與設備連接均應滿足有關規范要求。
2.9、配電箱、開關箱內嚴禁存放雜物及易燃物體，并派專人負責定期清掃。
2.10、設有消防設施的施工現場，消防泵的電源要由總箱中引出專用回路供電，而且此回路不得設置漏電保護器，當電源發生接地故障時可以設單相接地報警裝置。有條件的施工現場，此回路供電應由兩個電源供電，供電線路應在末端可切換。
2.11、施工現場應建立防火檢查制度，強化電氣防火領導體制，建立電氣防火隊伍。
2.12、施工現場一旦發生電氣火災時，撲滅電氣火災應注意以下事項：
2.12.1、迅速切斷電源，以免事態擴大。切斷電源時應戴絕緣手套，使用有絕緣柄的工具。當火場離開關較遠需剪斷電線時，火線和零線應分開錯位剪斷，以免在鉗口處造成短路，并防止電源線掉在地上造成短路使人員觸電。
2.12.2、當電源線因其它原因不能及時切斷時，一方面派人去供電端拉閘，另一方面滅火時，人體的各部位與帶電體應保持一定充分距離，必須穿戴絕緣用品。
2.12.3、撲滅電氣火災時要用絕緣性能好的滅火劑如干粉滅火機，二氧化碳滅火器，1211滅火器或干燥砂子。嚴禁使用導電滅火劑進行撲救。
八、安全用電防雷措施
1、防雷措施
設立獨立避雷針，架設在攪拌機、龍門吊或鉆機頂部。
2、防雷裝置
2.1、避雷針
避雷針采用φ12mm圓鋼制成，針長0.8米。
2.2、引下線
引下線采用φ8mm圓鋼，表面進行熱鍍鋅或涂漆。
2.3、接地裝置
接地裝置采用φ10mm圓鋼，表面進行熱鍍鋅或涂漆。
九、應急預案
發生觸電事故的處理，我合同段將立即啟動應急預案。
1、通報
發現高壓觸電事故時，立即通知電力部門斷電，發生低壓觸電時立即切除當?shù)仉娫?，同時報項目有關領導，事故嚴重的報永嘉縣人民醫院急救電話120。
2、緊急處理
確定斷電后才能進行救援工作，沒有確定斷電前，不能采取救援工作，以防觸電事故的擴大。觸電者脫離電源后，應根據觸電者具體情況，迅速對癥救護?，F(xiàn)場應用的主要救護方法有人工呼吸法和胸外心臟擠壓法。
如果觸電者傷勢不重，神志清醒，但有些心慌、四肢發麻、全身無力；或者觸電者在觸電過程中曾一度昏迷，但已清醒過來，應使觸電者安靜休息，不要走動，嚴密觀察并請醫生前來診治或送往醫院。
如果觸電者傷勢較重，已失去知覺，但心臟跳動和呼吸還存在，應使觸電者舒適、安靜的平臥；周圍不要圍人，使空氣流通；解開他的衣服以利呼吸；如果天氣寒冷，要注意保溫；并速請醫生診治或送往醫院。如果發現觸電者呼吸困難、稀少、或發生痙攣，應準備在心臟停跳或呼吸停止后立即作進一步搶救。
如果觸電者傷勢嚴重，呼吸停止或心臟跳動停止或二者都已停止，應立即施行人工呼吸和胸外擠壓，并速請醫生診治或送往醫院。
應當注意，急救要盡快地進行，不能等候醫生的到來；在送往醫院的途中，也不能中止急救。
3、原因調查
保護現場；
請電力部門技術人員進行現場勘察對事故做出技術鑒定；
分析原因，根據現場調查和技術鑒定的情況進行綜合分析，確定事故原因，吸取教訓。
4、情況匯報
根據事故的大小情況，及時報上級有關單位。
5、應急組織體系

6、應急救援小組
組  長：余興國
副組長：方日成、孟常勇
組  員：吳小敏、吳正清、鄭冠銓、徐小東、汪國珍、王佑生、陳有宏、班組長

十、應急領導小組人員名單及聯系方式
應急領導小組人員名單及聯系方式
姓名	職務	聯系方式	備注
應急小組辦公室		0577-67198286（傳真）
余興國	應急小組組長	13587720979
方日成	應急小組副組長	13906709960
孟常勇	應急小組副組長	13758734778
吳小敏	應急小組組員	13868438854
鄭冠銓	應急小組組員	13968880873
徐小東	應急小組組員	13587720785
吳正清	應急小組組員	13587720681
汪國珍	應急小組組員	13587720821
王佑生	應急小組組員	13588935547
陳有宏	應急小組組員	13758734809
余耀峰	應急小組組員	13758734802
余全根	應急小組組員	13758734807	電 工
詹永來	應急小組組員	13758412531	駕駛員
吳兆明	應急小組組員	15158479303	駕駛員
陳國春	應急小組組員	13588935495	駕駛員

網友評論 more

施工方案最新內容

11-28
