前言

　　本標準是根據煤炭工業部《煤炭資源勘探地表水、地下水長期觀測及水樣采取規程》(1980年版)中的有關章條和其他國家標準、行業標準中的有關規定，結合近15年來生產實踐的經驗制定的煤炭行業標準，在技術內容上與引用標準等效。本標準對地下水觀測方法的自動化問題，由于目前煤礦區應用較少，故未作規定，但應盡可能采用先進的觀測儀表及自動控制技術。

　　本標準由煤炭工業部科技教育司提出。

　　本標準由煤礦安全標準化技術委員會歸口。

　　本標準起草單位：煤炭科學研究總院西安分院。

　　本標準主要起草人：王夢玉。

　　本標準委托煤炭科學研究總院西安分院負責解釋。

　　1 范圍

　　本標準適用于礦區地下水動態長期觀測，是制定地下水動態長期觀測規劃、設計、工程質量檢查、觀測報告編寫、審查的依據。

　　2 引用標準

　　下列標準包含的條文，通過在標準中引用而構成為本標準的條文。本標準發布時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

　　GB／T 12719—91 礦區水文地質工程地質勘探規范

　　供水水文地質勘察規范 冶金工業部(1979)

　　煤炭資源地質勘探地表水、地下水長期觀測及水樣采取規程煤炭工業部(1980)

　　礦區水文地質工程地質普查勘探規范 地質礦產部(1982)

　　礦井水文地質規程 煤炭工業部(1984)

　　煤礦防治水工作條例 煤炭工業部(1993年修訂)

　　3 一般要求

　　3．1 在礦區進入詳查階段即應選擇有代表性的井、泉、鉆孔、生產礦井、地表水等進行觀測，勘探階段應進一步充實和完善觀測工作，勘探結束后應移交給礦山部門繼續進行。

　　3．2 在礦區存在地表水體的情況下，地下水與地表水應統一進行觀測，提供完整的地下水動態長期觀測資料。

　　3．3 水文地質條件復雜的礦區，應盡可能在一個完整的水文地質單元內，分別選擇地下水補給、逕流與排泄區有代表性的觀測點組成觀測網。

　　3．4 對礦區供水和礦坑充水有意義的含水層、地表水體，以及礦坑突水點等，必須設立觀測點，進行動態長期觀測。

　　3．5 地下水動態長期觀測應包括水位、流量、水溫、水化學成分、氣體成分、物理性質等項目。一般每10d應觀測一次水位、流量、水溫，雨季、礦坑突水期應加密觀測。水質成分和氣體成分可取季節性和人為影響時期的代表水樣分析化驗，但每年不得少于2次。并且觀測工作應在同一天進行。

　　3．6 在進行地下水動態長期觀測的同時，應收集有關的氣象資料，必要時可建立礦區簡易氣象站。

　　3．7 地下水觀測準確度，水位應準確至厘米，流量應準確至公升，水溫應準確至0．5℃。

　　3．8 地下水動態長期觀測設施應采取有效保護措施，觀測所使用的工具、儀表應經常檢查、校對和維修。

　　4 地下水的觀測

　　4．1 觀測網的布置

　　4．1．1 礦區地下水動態可劃分為氣象型、氣象—水文型、水文型。長期觀測工作應按不同類型的特點，布置觀測網。

　　4．1．2 觀測網由觀測點、線組成，一般應能覆蓋從補給區至排泄區的整個地下水系統。對與礦坑充水和礦區供水有關的含水層、構造帶、地表水體等應能進行觀測。在地下水系統范圍過大的情況下，觀測網允許以礦區為主縮小范圍，但必須能控制礦坑排水后的降落漏斗。

　　4．1．3 長期觀測孔一般應沿地下水的流向布置。若礦區內有自然或人工排泄點時，應以排泄點為中心布置至少兩條互相垂直的觀測線。

　　4．1．4 了解地下水與地表水聯系的觀測孔(點)，應垂直于地表水流向布置觀測線。在河流流入和流出礦區的地段，亦應布置垂直于河流的觀測線。

　　4．1．5 觀測大氣降水入滲情況的觀測孔(點)，應結合小流域均衡觀測，沿地下水流向布置觀測線，必要時可布置兩條互相垂直的觀測線。

　　4．1．6 礦坑突水點和礦區水源地的地下水動態觀測，應以礦坑和水源地為中心，布置觀測線。

　　4．2 地下水觀測

　　4．2．1 觀測工作前或工作過程中，應掌握以下的資料：

　　1：2．5萬礦區水文地質圖，1：5 000～1：1萬觀測地段水文地質圖；

　　含水層頂板埋深線及等厚線圖；

　　含水層等水位線圖；

　　煤層底板等高線圖；

　　受水威脅煤層頂、底板等水壓線圖；

　　地下水水文化學圖；

　　水文地質剖面圖；

　　鉆孔抽水試驗資料；

　　以往動態觀測資料；

　　歷年氣象、水文資料。

　　4．2．2 觀測孔應根據觀測目的和要求，做好洗孔和隔離止水工作，其質量應符合有關規程。若有堵塞，應及時清理。

　　4．2．3 水位觀測可根據實際情況進行選擇。一般可采用電測水位計、自計水位儀或測鐘測量，有條件的礦區可采用集中控制遙測系統。

　　4．2．4 水溫觀測應采用緩變溫度計或熱敏溫度計。觀測時應將溫度計置于觀測的含水層的深度，時間不少于10min。

　　4．2．5 對泉、井、老窯與生產礦井，應選擇揭露主要含水層流量大，并能反映不同水文地質特征的出水，點進行觀測。

　　4．2．6 對民井觀測可按3．5條規定進行。應注意靜止水位的變化，必要時可進行簡易抽水試驗，形成一定的水頭降低，直到水位穩定2h后為止。

　　4．2．7 對生產礦井突水點的觀測一般可按3．5條規定進行。對井巷所揭露的大型突水點，在搶險救災過程中，應加密觀測，必要時每1～2h觀測一次，并相應加密全部觀測點的動態觀測工作。

　　4．3 原始記錄和資料整理

　　4．3．1 觀測的原始記錄必須認真填寫，內容齊全、清晰，不得涂改。各項觀測成果，必須當日整理檢查，如有疑點或異常時，應在翌日復測糾正。原始記錄應及時整理裝訂成冊。

　　4．3．2 根據觀測內容，一般需編制下列資料：

　　地下水位、流量、降水量、水溫等動態變化曲線圖；

　　地下水等水位(壓)線圖；

　　地下水化學圖；

　　水質化學分析成果表；

　　動態統計表；

　　水中微量元素、氣體成分、細菌檢驗及其他專門分析的統計表。

　　5 地表水的觀測

　　5．1 河流觀測的主要內容有：水位(包括洪水位)、水深、流速、水質、結冰厚度等，必要時應測定含砂量。對與礦區內充水含水層可能有水力聯系的河流，應進行河流漏失量或補給量的測定。

　　5．1．1 河流觀測站位置選擇：

　　5．1．1．1 河流觀測站應選擇在順直勻整的河段。順直河段的長度一般不少于洪水時主河槽河寬的3～5倍。

　　5．1．1．2 河流觀測站的水流要平穩，避開回流、死水及有顯著比降的地段。

　　5．1．1．3 應避開妨礙觀測工作的地物、地貌、冰塞、冰壩及工業生產中排泄廢水、污水的地點。

　　5．1．1．4 觀測站的上、下游附近，不應有砂洲、淺灘、淤積故道(牛軛湖)。

　　5．1．1．5 山區河流觀測站應選擇在急灘或窄口的上游，水流比較穩定，河底比較平坦的河段。

　　5．1．2 河流觀測要求：

　　5．1．2．1 主要測流斷面的位置，應用全儀器法測定。測流斷面兩岸所設置的固定標樁及水尺的水準量，其精度不得低于等外水準點的要求。

　　5．1．2．2 流量測定方法，應根據觀測精度要求，以及流量大小、水深、水位漲落等情況選擇。流速儀法一般適用于水深不小于0．16m的河流；浮標法僅在測量準確度要求較低，或用流速儀法測量有困難時方能允許采用。量水建筑物法在流量很小時適用，常用的有堰測法、容積法等。

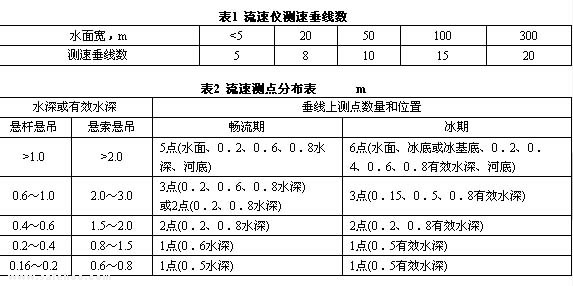

　　5．1．2．3 采用流速儀測量時，測速垂線數可參照表1。垂線上流速測點的分布可參照表2。

　　5．1．2．4 各點測速歷時一般不得少于100s。洪水時期可適當縮短，但不得少于50s。河流暴落或受漂浮物、流水嚴重影響，可縮短至不少于20s。測點上流速脈動現象嚴重時，應延長測速歷時。

　　5．2 池塘、湖泊等其他地表水的觀測：

　　5．2．1 池塘、湖泊、內澇積水與塌陷集水區的觀測，應選擇易觀測的地方設立固定標樁和水尺，測量水深、積水范圍、積水時間，并計算積水量。礦區附近有水庫時，應收集水庫的水位標高、庫容量與滲漏量等資料。

　　5．2．2 對礦區內地面滲水地段，應著重在雨季觀測。記錄其范圍，估計滲漏量。漏失嚴重的重要地段，應在匯水范圍內分段觀測其漏失量。

　　6 水樣采取

　　6．1 水樣按其分析目的和內容的不同，分為簡易分析樣、全分析樣、細菌檢驗樣和專門分析樣。各種水樣采取數量一般要求：

　　簡易分析樣 1～1．5L

　　全分析樣 2．5～3L

　　細菌檢驗樣 0．5L

　　專門分析樣 5L

　　6．2 長期觀測點(站)的水樣采取一般按季進行，每年至少采取兩次。地下水化學成分不穩定時，應增加采樣次數。

　　6．3 采取水樣前，必須將水樣瓶洗滌干凈，并在采樣時用采取水樣的水再次沖洗。細菌檢驗樣的水樣瓶，在取樣前應進行高壓滅菌消毒，并遵照化驗單位的要求進行清洗消毒。

　　6．4 在探井、民井、泉、河流、湖泊、池塘中采取水樣，應在出水口中心處或離岸邊0．5m以外的水面下采取。采樣時，應保證水樣不受外界污染，盡量避免混入巖石微粒及懸浮物。

　　6．5 抽水過程中采取水樣，可將水樣瓶伸入出水口中心處采取，并同時采備用樣一個。長期觀測孔如取樣，應先進行抽水。抽出水的體積應大于孔(井)中水柱體積的1．5～2倍，使鉆孔中水柱更新，然后按抽水過程中取樣方法采取。也可將取樣器或水樣瓶下入含水層深度采取。

　　6．6 采取氣體樣，一般采用排水集氣法，采滿氣體后，在水中塞好瓶蓋，瓶口要嚴密封閉。氣體瓶在送到化驗室前，應始終保持倒置。

　　6．7 特殊水樣采取應與化驗單位聯系，并按其要求采取。

　　6．8 采取水樣時，應在現場初步鑒定水的顏色、氣味、透明度等物理性質。

　　水樣采取后，應立即包裝好，填寫標簽，注明化驗項目，送往化驗單位。細菌檢驗樣應按有關規定的時間要求，及時送樣。

　　6．9 做侵蝕性二氧化碳分析的水樣，采取數量為0．5L，采取后應加入5g碳酸鈣粉末。

　　6．10 做重金屬分析的水樣，為防止水樣瓶壁對重金屬的吸附損失，必須先用不含重金屬的純硫酸對水樣瓶進行酸化處理。

　　6．11 對含有機物質的水樣，為控制脫硫作用，取樣時必須在每升水中加入1 mL三氯甲烷(CHCl3)或甲苯(C6H5CH3)。

　　6．12 做光譜分析用的水樣，為防止水樣在水樣瓶中保存時有微粒組分富集，有條件時，應在現場用白金或陶瓷坩鍋進行蒸餾，取得干涸殘余物的樣品，送化驗室作分析化驗。

　　附 錄 A

　　(標準的附錄)

　　A1 量水建筑物法使用工具的制作要求

　　A1．1 容積測流容器，一般可用木板、鋼板、混凝土或漿砌塊石做成，容積的大小可根據水量的大小而定，一般不應小于1 m3。

　　A1．2 堰測法：一般用矩形堰，梯形堰，三角堰。堰板一般用木板或鐵板制成，應平整光滑。堰口邊應做成坡度45°的斜坡。堰下水流應形成自由落體。

　　A1．3 矩形堰適用于大于50L／s的流量。矩形堰堰板頂應嚴格保持水平，頂寬一般為2～5倍最大堰上水頭，最小不少于0．25m，最大不宜大于2m。

　　A1．4 梯形堰適用于10～300L／s的流量。采用坡度1：0．25的梯形缺口堰板。堰口應嚴格保持水平，缺口底寬應大于3倍堰上水頭，一般應在0．25～1．5m范圍內。

　　A1．5 三角堰適用于1～70L／s的流量。采用底角為90°的等腰三角形缺口堰板，使其分角線恰好在垂線上。堰上水頭不宜超過0．3m，最小不宜小于0．05m。

　　A2 各種水樣化學分析內容

　　A2．1 簡易分析：物理性質、總硬度、干涸殘渣、pH值、氯離子、硫酸根、重碳酸根、鈣、鎂、鉀、鐵離子等項目。

　　A2．2 全分析：除做簡易分析項目外，還需做水的暫時硬度和永久硬度，游離和固定及侵蝕性二氧化碳，耗氧量及亞硝酸根、碳酸根、三價鐵、鋁、銨等離子，過錳酸鉀、二氧化硅、硫化氫、固形物、堿度等項目。

　　A2．3 細菌檢驗：檢定1 mL水中的細菌總數，測定大腸桿菌指數，分析傳染病等。

　　A2．4 專門分析：分析項目取決于樣品分析的目的。一般分析水中的銅、鉛、鋅、砷、汞、鈷、鈾、氟等稀有和有害離子的含量，或按專門目的規定的項目進行分析。
