本標準是在GB 12350—90《小功率電動機的安全要求》的基礎上，并根據GB 15579一1995《弧焊設備安全要求第1部分：焊接電源》(idt IEC974／1：1989)的有關要求制定的，以滿足電焊機的配套需要。
　　
　　本標準規定了電焊機用冷卻風機的安全要求。
　　
　　本標準的附錄A是標準的附錄；
　　
　　本標準的附錄B、附錄C是提示的附錄。
　　
　　本標準由全國電焊機標準化技術委員會提出并歸口。
　　
　　本標準起草單位：寧波前衛電機廠。
　　
　　本標準主要起草人：周南強。
　　
　　1 范圍
　　
　　本標準規定了電焊機用冷卻風機的安全要求及其試驗方法和檢驗規則。
　　
　　本標準適用于在各類電焊機內使用的由電容運轉異步電動機驅動的各種軸流式或離心式電焊機用冷卻風機(以下簡稱風機)。由罩極式異步電動機驅動的風機應參照執行本標準。
　　
　　本標準推薦的風機型號編制方法，見附錄B(提示的附錄)。
　　
　　本標準推薦的風機的外形尺寸及安裝尺寸，見附錄C(提示的附錄)。
　　
　　2 引用標準
　　
　　下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
　　
　　GB／T 1971—80 電機線端標志與旋轉方向
　　
　　GB／T 2423．3—93 電工電子產品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法
　　
　　(eqv IEC68—2—3：1984)
　　
　　GB／T 5171—91 小功率電動機通用技術條件
　　
　　GB 12350—90 小功率電動機的安全要求
　　
　　GB 15579—1995 弧焊設備安全要求 第1部分：焊接電源(idt IEC974／1：1989)
　　
　　JB／Z 294—87 交流低壓電機散嵌繞組匝間絕緣試驗方法
　　
　　JB／Z 346—89 交流低壓電機散嵌繞組匝間絕緣試驗限值
　　
　　JB／T 5256—91 電焊機檢查及抽樣方法

　　3 使用條件
　　
　　3．1 環境條件
　　
　　3．1．1 周圍環境空氣溫度范圍
　　
　　在工作時 一10 ℃～+45 ℃；
　　
　　在運輸和存儲過程中 一25 ℃～+55 ℃。
　　
　　3．1．2 空氣相對濕度
　　
　　在40 ℃時 ≤50％；
　　
　　在20℃時 ≤90％。
　　
　　3．1．3 海拔不超過1 000 m。
　　
　　3．1．4 周圍空氣中的灰塵、酸、腐蝕性氣體或物質等不超過正常含量。由于焊接過程而產生的這些物質除外。
　　
　　3．2 供電電網要求
　　
　　供電電壓應為220V或380V，其頻率為50Hz。供電電網品質應達到下列要求：
　　
　　a)電壓的波形為實際正弦波形；
　　
　　b)電壓的偏差不超過額定值的±10％；
　　
　　c)頻率的偏差不超過額定值的±1％。
　　
　　3．3特殊使用條件
　　
　　當使用條件不符合3．1、3．2時，用戶應在訂貨時提出，與制造廠協商解決，但不得因此使本標準規定的安全要求有實質性的降低。
　　
　　4 試驗條件
　　
　　4．1 型式檢驗時環境溫度10 ℃～40 ℃。
　　
　　4．2 測量儀表的準確度或精度應不低于：
　　
　　a)電氣測量儀表 0.5級；
　　
　　b)溫度計 ±0.5K。
　　
　　4．3 被試驗的風機應是新的、干燥的和裝配完整的。
　　
　　5 絕緣電阻
　　
　　風機定子繞組對機殼的絕緣電阻，在熱態下不低于2.5 MΩ，在常態下不低于20 MΩ。
　　
　　型式檢驗時絕緣電阻測量應在溫升試驗斷電后5min內進行，出廠檢驗時在常態下進行。
　　
　　絕緣電阻用500V兆歐表測量。測量時，風機定子繞組、電容器等的接線應與正常工作時一樣。
　　
　　6 介電強度
　　
　　6．1 風機定子繞組對機殼的絕緣應能經受下述介電強度試驗而無閃絡或擊穿現象發生。試驗電壓應是交流50Hz、實際正弦波，試驗電壓(有效值)規定如下：
　　
　　——額定電壓為220V的風機為2 000V；
　　
　　——額定電壓為380V的風機為2 500V。
　　
　　型式檢驗時，施加的電壓應從不超過試驗電壓全值的一半開始，逐漸升高至全值，全值試驗電壓持續1min，然后降至全值的一半以下才可斷開電源。
　　
　　出廠檢驗時，全值試驗電壓持續5 s。
　　
　　試驗前應先按第5章測量絕緣電阻。型式檢驗時應在溫升試驗后立即進行，出廠檢驗時在常態下進行。
　　
　　試驗應在風機靜止不轉動的狀態下進行，定子繞組、電容器等的接線應與正常工作時一樣。
　　
　　試驗設備的容量為每千伏試驗電壓不小于0.5 kV．A，整定動作電流為10mA。
　　
　　6．2 風機出廠之后，在裝入電焊機并承受其介電強度試驗之前，一般不應重復進行本項試驗，需要時允許按出廠檢驗的試驗要求進行。
　　
　　7 濕熱
　　
　　風機應能經受正常使用和儲存中可能出現的潮濕條件，是否符合要求，通過下述恒定濕熱試驗判定。
　　
　　試驗按GB／T 2423．3規定進行，并規定下述細則：
　　
　　a)試驗開始時應先檢測在常態下定子繞組對機殼的絕緣電阻；
　　
　　b)條件試驗持續時間2d；
　　
　　c)條件試驗后，用清潔布揩去表面潮氣，立即在試驗箱(室)內進行最后檢測——先測量絕緣電阻，緊接著進行介電強度試驗。
　　
　　在試驗的最后檢測時，風機定子繞組對機殼之間的絕緣電阻不應小于1 Mn；定子繞組對機殼之間的絕緣應能經受1 min的介電強度試驗而不發生閃絡或擊穿，介電強度試驗電壓值為6．1規定值的70％。
　　
　　8 電氣間隙和爬電距離
　　
　　按GB 15579規定，風機屬于Ⅲ類過電壓類別，用于3級或4級污染環境。
　　
　　在風機電動機封閉外殼內可以適當降低污染等級，其電氣間隙和爬電距離的具體限值正在考慮中。風機的其余部分的電氣間隙和爬電距離應按GB 15579的規定進行考核。
　　
　　9 保護性導體的接線端
　　
　　9．1 風機應有保護性導體的接線端。這個接線端應保證能與連接外部保護性導體的導線有可靠的、良好的電接觸。
　　
　　”，符號應清晰、耐久，不應標在螺釘、墊圈之類可拆卸零部件上。
　　
　　通過目測及檢查判定是否合格。
　　
　　9．2 保護性導體的接線端與有可能因故障而帶電的外露金屬零部件之間應有良好的電連接。
　　
　　通過用歐姆表檢查它們之間是否形成通路，判定是否合格。
　　
　　10 引出線
　　
　　10．1 連接風機定子繞組與電源及電容器的引出線必須符合該電線有關標準的規定。按使用要求選用引出線的額定電壓和耐熱等級。引出線的標稱截面積，對電流不大于3A的風機應不小于0.5mm2；對電流大于3A但不大于6A的風機應不小于0.75 mm2。
　　
　　10．2 在電動機內部的引出線應固定牢固，應有效地防止與轉動部件接觸。
　　
　　10．3 導線連接處應套有符合有關標準的絕緣套管，并有可靠的機械固定。
　　
　　10．4 焊接接頭應給以機械固定，以保證在焊點萬一松動時，導線仍保持在接頭的應有位置上。
　　
　　10．5 引出線穿過金屬孔處必須有絕緣套管之類的防護裝置。
　　
　　通過目測檢查和量測，判定是否合格。
　　
　　11 溫升
　　
　　11．1 溫升限值
　　
　　風機繞組的溫升不應超過表1規定的限值。
　　

　　11．2 試驗方法
　　
　　11．2．1 風機應采用絕熱的方式安裝。
　　
　　風機在試驗時應處于自由進風和自由排風狀態。
　　
　　11．2．2 試驗時，風機在額定頻率、額定電壓下持續運轉，直至風機電動機各部分達到熱穩定狀態(即發熱部件的溫升速率不超過2 K／h)。
　　
　　用電阻法測量繞組的溫度。
　　
　　11．2．3 除11．2．1、11．2．2已有規定外，試驗方法按GB／T 5171的有關規定。
　　
　　12 起動
　　
　　12．1 在85％額定電壓下，風葉在任一位置時風機應都能起動。
　　
　　通過下述試驗判定是否合格。
　　
　　將風機安裝在試驗架上，施以85％額定電壓起動3次，應均能起動。每次起動后，讓風葉自然停轉達到靜止?fàn)顟B(tài)，再在該靜止位置進行下一次起動。
　　
　　12．2 風機在低溫下應能起動。通過下述試驗判定是否合格。
　　
　　風機不通電置于試驗箱中，箱溫逐漸下降至一10 ℃±2 ℃，保溫1h后，在箱內施以90％額定電壓起動一次，起動時間不應大于3min。
　　
　　13 匝間絕緣
　　
　　風機定子繞組應能承受匝間絕緣耐沖擊電壓試驗而不發生擊穿，試驗電壓(峰值)規定如下：
　　
　　——額定電壓為220V的風機為1 800V；
　　
　　——額定電壓為380V的風機為2 200V。
　　
　　試驗方法按JB／Z 294、JB／Z 346規定。
　　
　　本試驗允許以短時升高電壓試驗代替，在風機電動機空載情況下施以130％額定電壓，對電容運轉異步電動機，其持續時間為1 min。
　
　　14 外接電源導線的接線端
　　
　　風機如裝有利用螺釘、螺母或類似裝置采外接電源導線的接線端子，它們應符合GB 12350—90第17章的規定。
　　
　　15 電容器
　　
　　15．1 電容器應符合風機的使用要求，應作為風機的一部分經受本標準規定的試驗。
　　
　　15．2 電容器應能經受60次風機起動試驗而不損壞。
　　
　　 試驗在110％風機額定電壓下進行，每次起動結束后，應有一個防止過熱的斷電間歇時間，該時間應不少于2min。試驗后，電容器應能正常工作。
　　
　　15．3 電容器應安裝牢固。如確實不宜安裝在風機上，則應在風機使用說明書中說明安裝要求及安裝方法。
　　
　　15．4 電容器外殼如果是金屬的，則應用附加絕緣將其與外露金屬部件隔開。
　　
　　16 振動
　　
　　風機在額定電壓、額定轉速下穩態運行時，其振動速度有效值不應大于表2規定。
　　
　　振動測定方法見附錄A(標準的附錄)。
　
　　

　　17 標志
　　
　　17．1 每臺風機均應有銘牌。銘牌上至少應標明下列項目：
　　
　　a)制造廠名、出廠年月或編號；
　　
　　b)風機名稱及型號；
　　
　　c)額定電壓；
　　
　　d)額定頻率；
　　
　　e)輸入功率；
　　
　　f)轉速；
　　
　　g)接線圖(在另有接線圖標牌時不需標明)；
　　
　　h)絕緣等級。
　　
　　17．2 銘牌數據標志應在風機整個使用時期內不易磨滅。
　　
　　17．3 風機定子繞組引出線端標志應符合GBl971的規定，刻在出線端或用標號片或管標明。對于有接線板的風機，其標志應同時刻在接線板上。
　　
　　可以用引出線顏色代替線端標志，此時接線圖上應標出色別，接線板上也應標出色別。引出線的顏色應按有關標準規定。
　　
　　通過目測檢驗和核對全部數據資料，判定是否合格。
　　
　　18 使用說明書
　　
　　每臺風機在交貨時應附有包含下述內容的使用說明書：
　　
　　a)產品概述；
　　
　　b)風機所符合標準的編號、名稱；
　　
　　c)風量；
　　
　　d)出風方向；
　　
　　e)操作使用(例如環境條件、安裝、接線、電容器安裝)說明；
　　
　　f)電路圖或接線圖；
　　
　　g)電容器的電容量及額定電壓；
　　
　　h)維修說明；
　　
　　i)質量保證期。
　　
　　通過閱讀使用說明書，判定是否合格。
　　
　　19 檢驗規則
　　
　　19．1 每臺風機需經制造廠檢驗部門檢查合格后才能出廠，并應附有產品合格證。
　　

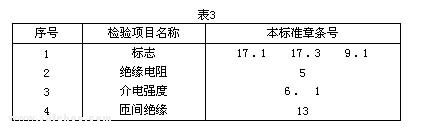

　　19．2 每臺風機應經過出廠檢驗，出廠檢驗應包括表3中給出的項目，全部項目均應檢驗合格。

　　

　　19．3 凡屬于下列情況之一者，應進行型式檢驗：
　　
　　a)試制的新產品；
　　
　　b)已定型的風機當設計、工藝或材料有重大改變，可能引起產品性能發生變化時；
　　
　　c)不經常生產的風機再次生產時；
　　
　　d)對批量生產的風機進行定期抽試，每年至少一次。
　　
　　19．4 型式檢驗項目見表4。
　　
　　19．5 型式檢驗的抽樣及評定方法，除規定檢查水平為S一1、標志(第17章)和使用說明書(第18章)按一般指標外，其余按JB／T 5256規定的配套件合格品重要指標(AQLA為4.0)的要求進行。
