中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
107
（十六）基礎底板預留槽式電纜溝敷設技術
1. 技術背景
電纜支設施工中，傳統的電纜橋架、電纜管道等電纜載體，施工時吊裝在地下室頂板，通常會
產生建筑層高不足所帶來的空間不足的問題，也會產生機電管線復雜所帶來的空間排布不足的問題，
而且傳統的敷設方式無論從支架安裝、施工難度、后期維修都存在很大的不足。為解決傳統敷設方
式存在得弊端，通過對圖紙的研究及進一步深化，提出采電纜敷設新的設想，在提出設想后，利用
BIM 技術進行布設，結合機電圖紙以及電纜布設間距的要求，確定地槽的大小以及位置。項目通過
與設計院結構專業進行積極溝通，在滿足結構安全的前提下，確定了方案的可行性。
2. 技術簡介
在施工前對預留電纜槽（地槽鋼）的位置進行選擇，確定預留槽的深度與寬度，并繪制圖紙；
根據工程施工圖紙，確定本工程需要鋪設的地槽鋼位置，再根據地槽鋼鋪設位置選擇符合規格的槽
鋼，根據槽鋼的型號規格長度等確定地槽鋼的支設方式，繪制支設節點圖紙，對施工圖紙進行深化
及細化，并按照節點圖紙內容批量加工地槽鋼及安裝需要長向、短向鋼筋和馬凳等配件。地槽鋼選
擇后根據施工圖紙所對應的不同位置，進行安裝施工。根據加固方案使用馬凳、火燒絲、斜項鋼筋
與豎向鋼筋對地槽鋼進行加固。形成一個嵌入式安裝槽（形成一個降板空間，不改變基礎底板厚度，
不改變基礎底板結構），供電纜安裝。待電纜在槽鋼內敷設完成后，再填充細沙，對電纜提供保護;
最后通過焊接花紋巖鋼板對地槽鋼進行封閉。不影響車庫的正常使用。

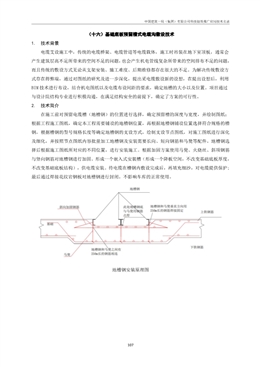

地槽鋼安裝原理圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
108
馬凳示意圖
3. 適用范圍
適用于建筑層高不足、機電管線密集、管線排布復雜、檢修困難的地下區域（地下車庫底板、
地下室底板等）。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
本施工技術的工藝流程為：方案設計→測量定位→鋼筋綁扎→地槽鋼安裝、加固→混凝土澆筑
→電纜敷設前準備→敷設電纜→細沙填充密實→清掃槽鋼頂部→鋪設花鋼紋板→焊接封堵。
4.2 施工操作要點
4.2.1 方案設計：
在正式施工前，對基礎底板預留槽的位置進行方案設計，包括預留槽的位置選擇，預留槽位置
基礎底板下沉的寬度、深度（即預留槽所使用的的槽鋼的型號）。
1 預留電纜槽位置選擇原則：
(1)預留槽的位置選擇需避開車庫柱墩、集水坑等影響結構安全以及功能性構件。
(2)預留槽的位置選擇需避開車庫車位、車庫主干道、車庫配電箱等對車庫使用影響大的部位。
(3)如無法避開車道，地槽鋼選擇靠近墻體位置安裝。
2 基礎底板下沉寬度、深度要求：
(1)寬度要求：預留槽的預留寬度需根據電纜的型號及電纜的數量進行確定，為滿足電纜散熱的
要求，每排預留槽內的電纜所占槽內體積，不得超過預留槽的60%。本工程單排預留槽寬度為600mm，
根據現場的實際情況，在電纜密集區域，設置兩排或兩排以上的預留槽。
(2)深度要求：預留槽使用的型鋼型號需根據電纜的型號及電纜內填充的細沙層確定。電纜外徑
上皮最薄處細沙層填充厚度不得小于6cm。本工程的電纜外徑為6cm,為滿足細沙保護層厚度要求，
選擇12#槽鋼。
4.2.2 測量定位：
在底板鋼筋綁扎前，先按照設計要求鋼筋間距，算出底板需用的鋼筋根數，在墊層上劃出鋼筋
擺放的位置線，（包括基礎梁鋼筋位置線）和墻柱插筋位置線。
4.2.3 鋼筋綁扎：
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
109
1 綁扎下鐵鋼筋：根據設計和規范要求，決定下層鋼筋哪個方向鋼筋在下面，一般情況下先鋪
短向鋼筋，再鋪長向鋼筋。如果底板有集水坑、設備基礎，在鋪底板下層鋼筋前，先鋪集水坑、設
備基礎的下層鋼筋。
2 設置墊塊：檢查底板下層鋼筋施工合格后，按間距1m 左右梅花型放置底板混凝土保護層墊塊。
3 放置馬凳：綁完下層鋼筋后，上、下層的鋼筋之間用馬凳支撐，間距≤1000mm 排列。槽鋼位
置每隔1000mm 增設一道馬凳，馬凳與底部下鐵和頂部下鐵鋼筋采用20－22 號火燒絲綁扎固定。對
于三排或多排槽鋼位置相應的增加馬凳數量。
4 綁扎上鐵鋼筋：槽鋼按照與設計院共同確認后的圖紙預留完成后，對槽鋼的位置及標高需嚴
格進行復核，確保高差允許偏差值不超過5mm，位移偏差不超過20mm。進行上鐵鋼筋綁扎。
4.2.4 地槽鋼安裝、加固：
1 確保標高及位移在允許范圍內后，開始槽鋼的安裝工作。槽鋼的安裝：槽鋼與馬凳的連接，
在垂直側面方向，用250mm 長18 鋼與馬凳滿焊連接。并在斜向用18 鋼筋在槽鋼側面高度1/2 左
右，加設斜支撐并焊接，確保槽鋼在其他工序穿插施工過程不發生位移。當?shù)夭垆摓殡p排或為多排
時，在地槽鋼底部用15mm 長的鋼筋與地槽鋼底部和馬凳點焊（如圖4.2.4-1 所示）。
圖4.2. 4-1 地槽鋼安裝示意圖
2 為保證槽鋼內的電纜正常敷設，地槽鋼需在拐角處內側做圓弧設計，圓弧半徑不得小于
1300mm,即R≧1300mm。（如圖4.2.1-2 所示）
圖4.2.4-2 地槽鋼拐角處示意圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
110
3 在槽鋼入機房位置，由于地槽鋼與筏板存在高低差，為確保后續電纜敷設時能平緩進入，在
機房處設置緩坡型喇叭口，喇叭口按照1:2 進行混凝土放坡（如圖4.2.4-3 所示）。
圖4.2. 4-3 地槽鋼安裝示意圖
4 蓋板支架設置：槽鋼安裝完成后，需在槽鋼頂部焊接?8 鋼筋，單排地槽鋼需在兩側地槽鋼位
置焊接?8 鋼筋（如圖4.2.4-4 所示），為保證多排地槽鋼蓋板剛性，需增加鋼筋焊接的數量，將多
排地槽鋼蓋板分開焊接（如圖4.2.4-5 所示）。
圖4.2. 4-4 單排地槽鋼蓋板支架示意圖
圖4.2. 4-5 多排地槽鋼蓋板支架示意圖
5 地槽鋼安裝完成后，需進行可靠接地。使用4×4 的扁鐵與均壓環進行可靠連接。
4.2.5 混凝土澆筑：
1 混凝土澆筑前，需安排專人進行看模，并在放料過程中，對于槽鋼位置，需嚴格控制放料高
度，避免因混凝土澆筑而造成槽鋼位移。
2 混凝土澆筑時，可依據地槽鋼頂部焊接的?8 鋼筋，混凝土澆筑完成面?8 鋼筋齊平，與嚴格
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
111
控制完成面標高。
4.2.6 電纜敷設前準備：
1 敷設電纜，對槽鋼內的垃圾及積水進行清除。
2 槽鋼除銹，在敷設電纜前，需先對槽鋼進行除銹，涂刷防銹劑進行防銹處理，避免出現槽鋼
生銹，出現銹跡。
3 電纜敷設前，需對槽鋼內的混凝土面進行隱蔽驗收，檢查該位置的防水附加層是否失效。如
在隱蔽驗收過程中發現裂縫，使用聚氨酯防水涂料對該位置進行涂刷。避免在使用過程中出現底板
滲漏的現象發生。
4.2.7 敷設電纜：
1 按照電力圖紙對電纜進行敷設。
2 當?shù)夭垆撚龅阶冃慰p，變形縫兩側槽鋼內的電纜需多留置一部分。避免因不均勻沉降、電纜
留置長度不足而造成的電纜損壞。
4.2.8 細沙填充：
因地槽鋼貫穿整個地下車庫進出車輛繁多，并均分布在車庫干道位置，因此對于電纜的保護，
采用填沙方式進行槽鋼內填充。填沙必須使用細沙（0-7mm）進行填充，避免粒徑過大對電纜造成損
壞。且細沙必須干燥，無水分。將槽鋼內部填實，起到保護電纜與花紋巖蓋板的作用。避免在車輛
通行過程中對花紋巖蓋板的碾壓變形。(如圖4.2.1-6 所示)。
圖4.2. 8 地槽鋼細沙填示意圖
4.2.9 清掃槽鋼頂部：
細沙填充完成后，對槽鋼頂部進行清掃，確保無細沙堆積在槽鋼頂部，影響焊接效果。
4.2.10 鋪設花紋巖鋼板：
1 清掃完成后，按照圖紙排布，將花紋巖鋼板排布于槽鋼頂部。花紋巖鋼板焊接前，需對電纜
溝內的填充進行檢查，檢查細沙是否填充密實，避免因細沙填充不到位造成的花紋巖蓋板支撐不到
位而造成的車輛通行碾壓變形。
2 在變形縫位置，需使用T 型扣條連接變形縫兩側花紋巖蓋板。T 型扣條在變形縫兩側的搭接
不小于10 公分。
4.2.11 焊接封堵：
1 通過采用?8 鋼筋將8mm 厚花鋼紋鋼板與槽鋼進行滿焊連接。焊接完成后對花鋼紋板以及焊
接部涂刷防腐防銹漆(如圖4.2.11 所示)。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
112
圖4.2. 11 地槽鋼焊接封堵示意圖
2 在地槽鋼的轉角、分散部位預留部分檢修口。檢修口位置的花紋巖鋼板不再使用? 8 鋼筋進行
焊接連接。使用M10 的螺栓固定連接。固定前，需先在花紋巖蓋板上鉆孔，每塊檢修鋼板需留8 個
螺栓固定位置，螺栓固定位置需留置在花紋巖蓋板兩側。待花紋巖鋼板確定位置后，使用螺栓將花
紋巖蓋板與槽鋼固定連接。
5. 材料與設備
5.1 材料
表5.1 主要材料表
序號材料名稱規格主要指標用途
1 槽鋼120×60 / 作為電纜敷設載體
2 膨脹螺栓M10 / 作為槽鋼定位使用
3 鋼筋直徑8 /
作為花紋巖鋼板與槽鋼焊接使
用，澆筑定位使用
4 墊塊20×20 / 作為鋼筋與槽鋼之間的支撐使用
5 花紋巖鋼板8mm / 作為地槽鋼封板使用
6 馬凳直徑16 / 作為地槽鋼支撐使用
5.2 設備
表5.2 主要設備表
序號設備名稱規格主要指標用途
1 振搗棒HX.19-27 / 振搗混凝土
2 汽車泵56M / 混凝土運輸
3 錘子/ / 模板加固
4 線墜、盒尺/ / 控制模板垂直度
5
水準儀、紅外線水平激
光儀
DSG280 / 測量放線
6 激光垂準儀DZJ-3 / 測量放線
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
113
6. 效益計算分析
6.1 經濟效益分析
6.1.1 昌平區半壁店住宅小區項目5-6 期
采用傳統橋架，根據空間排布，綜合各型橋架安裝長度為1980 米，綜合日工需425 人， 每個
人工費用為450 元，共計安裝費用為425×450=19.125 萬元。
采用預留槽敷設：進過優化后，地下車庫槽鋼安裝長度約為1530 米，綜合使日工106 個人工，
每個人工費用450 元，人工安裝費用共計106×450=4.77 萬元。
采用傳統橋架，計劃施工長，需在裝飾裝修階段進行施工；使用地槽鋼后，因采用成品槽鋼，
在結構期間就可進行施工，降低了施工難度，綜合節約工期35 天。
共計產生經濟效益：19.125-4.77=14.355 元。
6.1.2 昌平區半壁店住宅小區項目7 期
采用傳統橋架，根據空間排布，綜合各型橋架安裝長度為1300 米，綜合日工需280 人， 每個
人工費用為450 元，共計安裝費用為280×450=12.6 萬元。
采用預留槽敷設：進過優化后，地下車庫槽鋼安裝長度約為810 米，綜合使日工56 個人工，每
個人工費用450 元，人工安裝費用共計56×450=2.52 萬元。
采用傳統橋架，計劃施工長，需在裝飾裝修階段進行施工；使用地槽鋼后，因采用成品槽鋼，
在結構期間就可進行施工，降低了施工難度，綜合節約工期20 天。
共計產生經濟效益：12.6-2.52=10.08 元。
綜上所述，采用基礎底板預留槽式電纜溝敷設技術，減少了電纜敷設長度，降低了施工成本，
加快了施工進度。
6.2 社會效益分析
通過對預留槽式電纜溝敷設技術的材質選擇，敷設方式，加固方式、閉合方式等方面的探索，
提煉總結并授權國家發明專利一項《一種電纜載體施工方法及電纜載體結構》ZL202110792225.5，
授權實用新型專利一項《一種電纜載體結構》ZL202121591076.8。通過局級工法一項。北京市QC 成
果一項，國家級QC 成果一項。
7. 應用實例
7.1 應用案例一：
北京昌平區半壁店住宅小區（凱德.麓語）項目5-6 期施工總承包工程位于北京市昌平區東北部
半壁店村，為順義、昌平兩區交界地帶?？偨ㄖ娣e為161057.8 ㎡, 由53 棟別墅、車庫、及公服
配套等設施組成，基礎形式：車庫及別墅住宅為筏板基礎，其他配套實施為獨立柱基。結構形式：
別墅住宅為剪力墻結構，其他車庫等配套設施均為框架結構。
地下車庫面積25360.45 ㎡，車庫面積大，工期要求緊、建筑層高較低、機電管線復雜。地槽鋼
敷設長度約為1530 米，貫穿整個車庫。項目目利用地槽鋼價格低廉、強度可靠，施工簡便，施工便
捷、混凝土成型效果好、工程造價低等特點，使用地槽鋼作為電纜敷設載體，優化空間布局，不占
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
114
用建筑層高，簡化施工步驟，在結構階段完成施工，避免了施工后期的二次剔鑿，減少了混凝土用
量，減少人工施工費用。為項目節省施工工期約35 天左右，工程造價降低了14.355 萬元，取得了
良好的經濟效益和社會效益。
7.2 應用案例二：
北京昌平區半壁店住宅小區（凱德、麓語）項目7 期施工總承包工程位于北京市昌平區興壽鎮
半壁店村，開工時間為2021 年12 月15 日，計劃竣工時間為2024 年10 月15 日。
工程總建筑面積92082.20 ㎡，由28 棟別墅、車庫配套等設施組成，基礎形式：車庫及別墅住
宅為筏板基礎，其他配套實施為獨立柱基。結構形式：別墅住宅為剪力墻結構，其他車庫等配套設
施均為框架結構。
本工程地下車庫面積為13523.70 ㎡，車庫面積大，工期要求緊、建筑層高較低、機電管線復雜。
地槽鋼敷設長度約為810 米，幾乎貫穿整個車庫，在結構階段完成施工，避免了施工后期的二次剔
鑿，減少了混凝土用量，減少人工施工費用。為項目節省施工工期約20 天左右，工程造價降低了
10.08 萬元，取得了良好的經濟效益和社會效益。
7.3 現場照片
圖7-1 測量定位圖圖7-2 槽鋼安裝圖
圖7-3 馬凳支撐圖圖7-4 斜向鋼筋支撐圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
115
圖7-5 混凝土澆筑圖圖7-6 澆筑完成圖
圖7-7 電纜敷設圖圖7-8 細沙填充圖
圖7-9 花紋巖鋼板焊接圖圖7-10 花紋巖鋼板焊接完成圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團第五建筑有限公司
中國建筑一局（集團）有限公司
主要完成人劉孟宇、黃亞平、蔡彬、王佳萌、郭一達
技術咨詢聯系人劉孟宇聯系電話18735133778
