中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
311

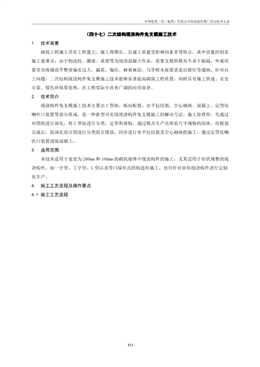

（四十七）二次結構現澆構件免支模施工技術
1. 技術背景
砌筑工程施工具有工程量大，施工周期長，且施工質量受影響因素多等特點，其中質量控制是
施工重難點，由于構造柱、圈梁、系梁等為現澆混凝土作業，需要支模拆模且不易于振搗，外觀質
量常出現墻面平整度偏差過大、漏漿、偏位、蜂窩麻面、馬牙槎未按要求進出錯位等通病。針對以
上問題，二次結構現澆構件免支模施工技術能夠顯著提高砌筑工程質量，同時具有施工快速、安全
可靠、綠色環保等優勢，在工程實際中具有廣闊的應用前景。
2. 技術簡介
現澆構件免支模施工技術主要由U 型塊、縱向配筋、水平拉結筋、空心砌塊、混凝土、定型化
喇叭口裝置等部分組成，是一種新型可實現現澆構件免支模施工的解決方法。施工原理即，先通過
對圖紙進行深化，將U 型塊進行分類、定型和排版，通過模具生產出所需尺寸規格的塊體，待植筋
完成后，按深化設計圖進行分類組合擺放，同步進行水平拉結筋及空心砌塊的施工，通過定型化喇
叭口裝置澆筑混凝土。
3. 適用范圍
本技術適用于寬度為200mm 和100mm 的砌筑墻體中現澆構件的施工，尤其適用于形狀規整的現
澆構件，如一字型、丁字型、L 型以及帶門垛形式的構造柱施工，也可針對異形現澆構件進行定制
化生產。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
312
施工
工藝流程圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
313
4.2 施工操作要點
4.2.1 優化設計
施工前根據各地塊建筑圖，對圖紙中需要使用U 型塊的部位進行塊體分類、塊型定位及縱橫向
排版等深化設計，此外還包括U 型塊的開模尺寸及方向，考慮到工程質量等因素，塊體厚度如果太
厚將導致混凝土澆筑量過小從而降低混凝土對鋼筋的握裹力及兩者的粘結性能，如果太薄則在運輸
及施工中容易破損，無法保證施工質量，因此厚度設計為20mm，U 型塊體陰陽角處為薄弱位置，需
要增加厚度，綜合考慮設置為30mm。下面是構造柱使用的U 型塊種類及組合擺放后的成型效果：
序號構造柱種類使用的U 型塊種類成型效果
1
一字墻中：兩端均需6cm 錯茬
2
L 墻轉角：兩端均需6cm 錯茬
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
314
序號構造柱種類使用的U 型塊種類成型效果
3
200 厚墻端部有200*100 門垛，
墻一側需要6cm 錯茬
4
丁字墻轉角：三邊都需要6cm
錯茬
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
315
序號構造柱種類使用的U 型塊種類成型效果
5
一字墻邊有200*100mm 門垛：
兩側需6cm 錯茬，門垛通高
6
200 交100 墻的轉角構造柱，
兩邊都需6cm 錯茬
R20
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
316
序號構造柱種類使用的U 型塊種類成型效果
7
200 厚墻端部有100*100 門垛，
墻一側需要6cm 錯茬
R20
8
一字墻邊有100*100mm 門垛：
兩側需6cm 錯茬，門垛通高
R20
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
317
序號構造柱種類使用的U 型塊種類成型效果
9
一字墻邊有100*100mm 門垛：
兩側需6cm 錯茬，門垛通高
R20
R20
10
100 墻厚轉角：兩側需6cm 錯
茬
R20
R20
4.2.2 放線定位
清理一次結構移交的結構面層浮土，應將基礎面或樓層結構面按標高找平，依據二次結構深化
設計圖在墻體線范圍內分塊定尺、劃線，主要內容包括彈好墻身線、軸線、構造柱位置線及墻體拉
結筋線等，并根據現場砌筑材料的實際規格尺寸，再彈出門窗洞口位置線，墻體放線應指派專人進
行負責，確保放線準確。
4.2.3 鉆孔植筋
用沖擊鉆在原結構上鉆孔，鋼筋植筋深度為0.3ls、10d 和100mm 三者之間的最大值，以剔鑿后
混凝土面作為植筋深度計算的起始位置；根據設計要求使用A 級植筋膠，將結構膠按比例進行配制，
充分調勻，將膠體灌入栽埋孔內，灌入孔內的膠量約占孔洞體積的2/3，并在鋼筋栽埋段均勻涂以
結構膠，而后將鋼筋緩慢地旋轉插入預埋孔，將孔內氣體導出，并將鋼筋緊貼植筋孔壁上下摩擦數
次，然后將鋼筋固定。
4.2.4 結構面鑿毛處理
待植筋穩定后，鑿毛深度控制在10mm 以內，即剔除掉混凝土表面浮漿和松軟層，大部分漏出粗
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
318
骨料，嚴禁剔鑿過深漏出樓板鋼筋。鑿毛后要及時清理結構面浮漿碎塊，保證澆筑的細石混凝土與
面層有效連接。
4.2.5 墻體砌筑
砌塊砌體在砌筑前，應根據深化設計階段的圖紙，結合砌塊的品種、規格、繪制砌體砌塊的高
度方向排布圖，按圖施工。砌塊排列上、下皮應錯縫搭砌，為保證墻面立縫垂直，不游丁走縫，在
操作過程中認真檢查，發現偏差隨時糾正，嚴禁事后砸墻，尤其是構造柱的U 型砌塊砌筑應保證隨
砌隨澆筑，避免砌筑過高后澆筑混凝土，導致漲模和移位等問題。
5. 材料與設備
5.1 主要材料
表5.1-1 主要施工材料表
序號材料名稱規格、型號用途
1 蒸壓加氣混凝土砌塊
長×高×寬600×240
×200
砌筑墻
2 豎向鋼筋C12 構造柱配筋
3 箍筋A(yù)6@250 構造柱配筋
4 水平鋼筋C6 墻體拉結筋
5 細石混凝土C25 構造柱、系梁澆筑
6 U 型塊
200*200*240
200*260*240
200*100*240
200*160*240
200*180*240
100*200*115
100*260*115
260*160*115
100*100*115
構造柱、系梁模板
5.2 主要設備
表5.2-1 主要施工設備表
序號設備名稱規格、型號用途
1 干混預拌砂漿立罐30t 拌制砂漿
2 鐵鍬— 鏟運混凝土
3 線錘、托線板— 測量垂直度
4 灰桶— 澆筑混凝土
5 水平尺— 測量平直度
6 定型化喇叭口裝置— 混凝土澆筑口
7 沖擊鉆— 線管開洞
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
319
6. 效益計算分析
6.1 經濟效益
成本降低X0703=40000m³（總工程量）×[329.6 元/m³（傳統支模施工單價）—301.6 元/m³（應
用新技術的施工單價）]—200000 元（項目實施費）=920000 元
6.2 社會效益
通過工廠預制塊材，能夠達到降低損耗，高效環保的效果，符合建筑工程綠色施工要求。
對于臨邊的構造柱及系梁等構造措施，使用U 型塊作為現澆混凝土模板，易于施工人員操作，
可避免在建筑外部搭設腳手架支設外側模板，有效提高了安全系數，符合安全文明施工要求。
7. 應用實例
鉆孔植筋圖構造柱澆筑圖
砌筑過程圖墻體中部構造柱圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
320
門窗洞口構造柱圖
轉角構造柱圖
墻體中部系梁圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團建設發展有限公司
主要完成人賈學敏殷芳卯杜金澤李廣大伍校材譚莊舉李軍
技術咨詢聯系人賈學敏聯系電話15313373351
