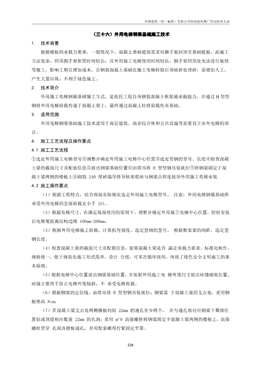

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
226
（三十六）外用電梯鋼梁基礎施工技術
1. 技術背景
根據樓板的承載力要求，一般情況下，混凝土基礎底部需采用腳手架回頂至基礎底板。此施工
方法復雜，回頂腳手架租賃時間較長，且外用施工電梯使用時間較長，腳手架回頂處無法進行裝修
等施工，影響工期且增加成本。且鋼筋混凝土基礎在施工電梯拆除后須破碎處理掉，需增加人工，
產生大量垃圾，不利于綠色施工。
2. 技術簡介
外用施工電梯鋼梁基礎施工方式，是依托工程自身鋼筋混凝土框架梁承載能力，并通過H 型型
鋼將外用電梯荷載傳遞于混凝土梁上，最終通過混凝土柱將荷載傳至基礎。
3. 適用范圍
外用電梯鋼梁基礎施工技術適用于高層建筑、商業綜合體和公共設施等需要設立室外電梯的項
目。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
①選定外用施工電梯型號②調整并確定外用施工電梯中心位置③選定型鋼的型號、長度④檢查混凝
土梁的截面尺寸及配筋信息⑤放出鋼梁基礎位置⑥由塔吊將H 型型鋼吊裝就位⑦將鋼梁固定于混
凝土梁兩側的樓板上⑧砌筑240 厚磚墻⑨將導軌架底座與鋼梁點焊連接⑩外用施工電梯安裝
4.2 施工操作要點
（1）根據工程特點，結合現場實際情況選定外用施工電梯型號。注意：外用電梯鋼梁基礎所
承受外用電梯的全部荷載宜小于25t。
（2）根據電梯尺寸，在滿足現場使用的原則下，調整并確定外用施工電梯中心位置，控制安裝
后電梯籠距離結構邊緣100mm-200mm。
（3）根據外用電梯施工荷載，計算抗彎強度，選定型鋼的型號。根據框架梁的間距，選定型
鋼長度。
（4）檢查混凝土梁的截面尺寸及配筋信息，驗算混凝土梁是否滿足承載力要求。標準化制作，
規格統一，便于規范化施工形式簡單，設計合理，可多次循環使用，體現了綠色安全文明施工的基
本原則。
（5）根據電梯中心位置放出鋼梁基礎位置，并依據外用施工電梯外籠尺寸放出磚墻砌筑位置。
磚墻主要用于防止電梯外籠傾斜，不承受電梯荷載。
（6）根據鋼梁的定位線，由塔吊將H 型型鋼吊裝就位；鋼梁落于混凝土梁的支點處，采用鋼
板墊高8cm；
（7）在混凝土梁支點處兩側樓板均鉆22mm 的通孔至少兩個， 并與通孔相對應鋼梁下翼緣位
置鉆或預留相應數量22mm 的孔洞；采用m²0 高強螺栓將鋼梁固定于混凝土梁兩側的樓板上，高強
螺栓貫穿孔洞及樓板通孔，并用配套螺母擰緊固定牢靠。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
227
（8）根據砌筑墻體定位線，砌筑240 厚磚墻，墻體高度與H 型型鋼頂標高齊平。
（9）將導軌架安裝于鋼梁基礎之上，并將導軌架底座與鋼梁點焊連接。根據電梯廠家施工方案
要求，進行外用施工電梯安裝。
5. 材料與設備（參考廠家）
主要材料表
序號材料名稱型號單位備注
1 H 型鋼根據計算確定M 受力鋼梁
2 高強螺栓m²0 根固定鋼梁
3 配套螺母內徑20 套固定鋼梁
4 墊片內徑20 套固定鋼梁
5 專用電箱交流電380V±5% 個確保供電
6. 效益計算分析
為了更直接的表述本施工技術的優越性，特以中國衛星通信大廈工程原方案中外用電梯混凝土
基礎，并采用腳手架回頂作為參照對比對象及效益分析。
（1）外用電梯鋼梁基礎施工技術采用H 型型鋼500×300×18×10 共16m，4.6 的m²0 螺栓
500mm 長共16 根，配套螺母及墊片各32 個。
（2）常規采用混凝土4200×5600×300 基礎，鋼筋采用雙層雙向C10@200?；A(chǔ)底部采用鋼
管腳手架進行回頂，腳手架立桿間距為900mm×900mm，步距為1200mm。地下室回頂共四層，層高
均為5.4m。
（3）外用施工電梯鋼梁基礎共使用H 型型鋼16m，高強螺栓8m， 配套螺母及墊片32 套，
紅磚2970 塊，租賃時間為390 天，總租賃價格為3498 元。
（4）常規混凝土基礎共需使用鋼管1455m，扣件960 個，木方0.9m³，可調支撐頭96 個，
混凝土用量7.5m³，混凝土垃圾處理費用等，總租賃價格為22790.85 元。
（5） 外用電梯鋼梁基礎顯然較混凝土基礎更加經濟，單個外用電梯從租賃價格上節約
19292.85 元。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
228
7. 應用實例（典型照片）
圖7-1 鋼梁基礎外用施工電梯安裝整體效果圖7-2 外用電梯使用效果圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團第三建筑有限公司
主要完成人陳立劉英東
技術咨詢聯系人陳立聯系電話18910267134
