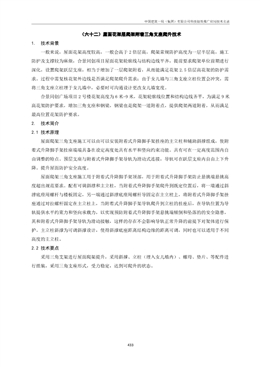

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
433
（六十二）屋面花架層爬架附著三角支座爬升技術
1. 技術背景
一般來說，屋面花架高度較高，一般會高于2 倍層高，爬架常規防護高度為一層半層高，施工
防護及支撐較為麻煩，合景同創項目屋面花架輪廓線與結構邊線平齊，提前要求爬架單位前期進行
深化，設置爬架躍層支座，相當于增加了一層爬架附著，從而能滿足花架2.5 倍層高花架的防護需
求。過程中需復核花架外邊線是否滿足爬架爬升需求；由于女兒墻與三角支座立柱位置會沖突，需
將三角支座立柱埋于女兒墻中，必要時可溝通設計更改女兒墻寬度。
合景同創廣場項目2 號樓花架高度為6 米-9 米，花架輪廓線位置和結構邊線齊平，為滿足9 米
高花架防護要求，增加三角支座和鋼梁，鋼梁也是爬架一道附著點，提供爬架兩道附著，從而滿足
最高位置花架防護要求。
2. 技術簡介
2.1 技術原理
屋面爬架三角支座施工可以由可以安裝附著式升降腳手架掛座的主立柱和輔助斜撐組成，使附
著式升降腳手架掛座端端具備在設定高度處具有水平和豎向約束功能。具有可在一定高度范圍內自
由調整的特點。預層支座與附著式升降腳手架導軌為滑動式連接，導軌可在躍層支座內自由上下升
降。提升屋面防護安全高度。
屋面爬架三角支座施工用于附著式升降腳手架頂部，用于附著式升降腳手架防止懸挑端懸挑高
度超出規范要求。配有可調斜撐和主立柱，當附著式升降腳手架爬升到既定位置后，將一端通過斜
撐底座用螺桿與樓板固定，另一端通過斜撐底座用螺桿導固定在主立柱上，將附著式升降腳手架掛
座通過對拉螺桿固定在主立柱上，當附著式升降腳手架導軌爬升到立柱的掛座后，在導軌位置為導
軌提供水平約束力和豎向承載力，以實現預防附著式升降腳手架懸挑端傾倒和墜落的的安全隱患，
其和附著式升降腳手架導軌為滑動接觸，這樣的存在不會影響導軌正常升降的前提下對架體進行保
護。主立柱斜撐為可調斜撐設計，使得斜撐底座距離結構邊緣的距離可調，同時也可以適用于不同
高度的主立柱。
2.2 技術要點
采用三角支架進行屋面爬架提升，采用斜撐、立柱（埋入女兒墻內）、螺母、墊片、等配件進
行組裝，采用三角支座形式，受力穩定，達到可爬升的狀態。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
434
圖2-1 屋面三角支架示意圖圖2-2 屋面爬架爬升示意圖
3. 適用范圍
適用于花架輪廓線位置和結構邊線齊平的附著式腳手架屋面花架結構工程防護施工，花架輪廓
線縮進的話，不適用此防護方案，可考慮在屋面搭設落地式腳手架，作為防護及操作平臺。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
圖4-1 屋面三角支架施工工藝流程圖
4.2 施工操作要點
4.2.1 屋面防護方案確定及專家論證
爬架深化階段要考慮屋面花架梁防護，當無法滿足花架梁結構施工時，采用爬架三角支架進行
屋面防護，爬架單位及設計復核確認受力情況，提前確定爬架三角支座的數量、位置、以及高度，
組織進行方案專家論證。屋面施工時提前加工支座材料。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
435
圖4-2 屋面三角支架點位示意圖圖4-3 屋面爬架方案專家論證會
4.2.2材料進場
材料進場后聯合監理單位、爬架單位、進行三方驗收工作，驗收合格后注意成品保護工作。
4.2.3 預埋斜撐固定孔
在開始屋面層時施工時，此時進行預埋斜撐固定孔；可采用與屋面板鋼筋綁扎定位，保證預埋
精確度，杜絕后開孔錨固。
4.2.4 女兒墻位置放置三角支層支座立柱
女兒墻位置澆筑前，按照施工方案中立柱定位圖，確定點位，三角支座為主要受力構，材質為
Q345 鋼材，將三角支座立柱放置在女兒墻模板內，底部采用膨脹螺栓固定，另與屋面板鋼筋焊接定
位，保證預埋精確度，杜絕立柱偏位。立柱點位與下層爬架爬升點位相同。
圖4-4 女兒墻立柱定位圖圖4-5 女兒墻立柱預埋圖
4.2.5澆筑混凝土
混凝土澆筑前再次檢查斜撐固定孔及立柱位置。保持模板內清潔、無積水，嚴格控制分層澆筑
的間隔時間。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
436
圖4-6 澆筑混凝土圖
4.2.6 安裝立柱斜撐
調節立柱斜撐長度，進行螺栓螺母固定。螺栓緊固時，不得使用打擊法，螺栓頭、
螺母與被連接件的接觸應緊密;螺栓與螺母擰緊后，螺栓應露出螺母2~3 個螺距; 其支
承面應與被緊固零件貼合。
圖4-7 安裝立柱斜撐圖
4.2.7 安裝完成后進行驗收爬升
安裝完成后進行自檢合格后進行報驗，混凝土強度達到設計要求后，經爬架單位、監理、施工
單位三方驗收合格后方可進行爬架架體爬升。爬架爬升后可進行后續屋面花架梁施工。
5. 材料與設備
5.1 主要材料
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
437
表5-1 主要材料表
序號材料規格/說明用途
1 螺桿M24 安裝固定三角支撐
2 螺母M24 安裝固定三角支撐
3 膨脹螺栓M16 安裝固頂立柱
4 立柱根據現場高度而定支撐
5 斜撐可調節長度安裝固定三角支撐
6 鋼結構墊盒50mm 爬架支座墊盒
5.2 主要設備
表5-2 主要設備表
序號設備數量用途
1 塔吊1 臺吊裝三角支座架料
2 施工電梯1 臺施工通道
3 扳手2 臺安裝三角支座
4 手工焊接2 臺焊接
5 水準儀1 臺測量定位放線
6. 效益分析
6.1經濟效益
項目一期及二期屋面都采用這種三角支架防護施工。使用爬架三角支座，使爬架整體增加了一
層附著，防護高度從而能滿足9 米高花架梁施工防護及平臺要求，屋面爬架三角支座使用與傳統屋
面懸挑腳手架架搭設相比具有更好的安全性、高度可調節性、工藝簡單、工序少、效果好等優點，
且經濟安全。
懸挑架1 棟屋面一圈周長180m，搭設高度6 米，根據合同懸挑架搭設綜合單價在178 每平米。
2 棟屋面一圈周長178m，搭設高度9 米，計算可得178×180×6m＋178×178×9 共計47 萬元，1 棟
爬架三角架的點位所需支座為19 個，總費用55000 元，2 棟搭設爬架三角架的支座總個數為55 個，
支座單價為3000 元，總費用是165000 元。合計總共22 萬元，經商務經過計算可節省25 萬元，工
期及機械節省8 萬元，總共33 萬元。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
438
圖6-1 原方案圖6-2現場實時方案
表6-1 效益分析表
序號事項三角支座方案懸挑架方案節省項（+省-增）
1 工期合計3d 26d +23d
1.1 預埋支座/U 型環支座預埋及安裝3d 預埋U 型環1d -2d
1.2 懸挑腳手架搭設/ 屋面懸挑架搭設25d +25d
2 費用合計+33 萬元
2.1 防護措施費三角支座22 萬元搭設費用47 萬元+25 萬元
2.2 運輸機械租賃費按期拆除0 萬元23 天延期約8 萬元+8 萬元
6.2 社會效益
本技術已受理實用新型專利《一種爬架的躍層支座》（202121076925.6）.
7. 應用實例（典型照片）
圖7-1 方案確定及專家論證圖圖7-2 立柱及斜撐預留孔預埋圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
439
圖7-3 女兒墻封模及澆筑混凝土圖圖7-4 三角支座安裝圖
圖7-5 支座驗收?qǐng)D圖7-6 爬架提升圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局華南區域公司
主要完成人廖柏林、雷軍紅、劉佳琦
技術咨詢聯系人廖柏林聯系電話18689498247
