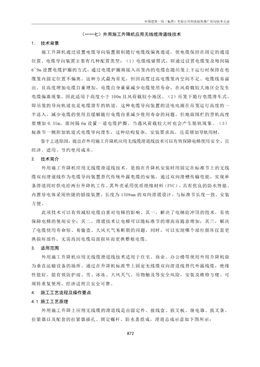

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
872
（一一七）外用施工升降機應用無線纜滑道線技術
1. 技術背景
施工升降機通過設置電纜導向裝置限制隨行電纜線偏離通道，使電纜保持在固定的通道
位置。電纜導向裝置主要有幾種配置類型：（1）電纜線儲筒式，即通過設置電纜籠及每間隔
6~9m 設置電纜護圈的方式，通過電纜護圈將接入吊籠內的電纜在隨吊籠上下運行時保持在電
纜籠內固定位置不偏離。這種方式最為常見，但因高度過高電纜籠內空間不足、電纜線易溢
出，且高度增加電纜自重增加，電纜自身重量減少電纜使用壽命，在風荷載較大地區會發生
電纜偏離現象，因此適用于高度小于100m 且風荷載較小地區。（2）吊籠下隨行電纜滑車式，
即吊籠的導向軌道也是電纜滑車的軌道，這種電纜導向裝置的送電電源在吊籠運行高度的一
半送入，減少電纜的使用且緩解隨行電纜自重減少使用壽命的問題。但地面圍欄的登機高度
要增加0.35m，需間隔6m 設置一道電纜護圈。當遇風荷載較大時也會產生脫軌現象。（3）
標準節一側附加軌道式電纜導向滑車，這種結構復雜，安裝要求高，還需增加導軌用材。
鑒于上述原因，提出在外用施工升降機應用無線纜滑道線技術可以有效保障電梯使用安全，且
經濟、適用、節約使用成本。
2. 技術簡介
外用施工升降機應用無線纜滑道線技術，是指在升降機安裝時用固定在標準節上的無線
纜雙向滑道線作為電纜導向裝置替代傳統外露電纜的安裝，通過雙向滑槽傳輸電能，實現單
條滑道同時供電給兩臺升降機工作。其外殼采用優質絕緣材料（PVC），具有優良的防水性能。
內置導電體采用快捷的插接裝置，長度為1508mm 的雙向滑道設計，與標準節長度一致，安裝
方便。
此項技術可以有效減輕電纜自重對電梯的影響。其一，解決了電梯防沖頂?shù)募夹g(shù)，有效
保障電梯的使用安全；其二，滑道技術讓電梯可以隨標準節的增高而隨意增加；其三，解決
了電纜使用壽命短、易偷盜、大風天氣易斷裂的問題。同時，可以實現哪個部位損壞僅需更
換損壞部件，無需再因電纜局部損壞而更換整根電纜。
3. 適用范圍
外用施工升降機應用無線纜滑道線技術適用于住宅、商業、辦公樓等使用外用升降機做
為垂直運輸設備的場所。通過在升降機標準節上固定無線纜雙向滑道線替代外露線纜，絕緣
性能好，能有效防護雨、雪、冰凍、大風天氣、吊物觸及等安全風險，安裝及維修方便、可
周轉重復使用，經濟適用且安全可靠。
4. 施工工藝流程及操作要點
4.1 施工工藝原理
外用施工升降上應用無線纜的滑道線是由固定件、接線盒、拔叉板、繼電器、拔叉條、
拉緊器以及配套的拉緊器插孔、固定螺桿、防水蓋組成，滑道總成示意如下圖所示：
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
873
4.2 施工工藝流程（安裝步驟）
4.2.1 安裝工尺的使用方法：
把安裝工尺放在標準節前面的橫桿上（根據不同廠家的標準節，可放于上中下）如圖1。
4.2.2 固定件的使用方法：
將固定件固定在橫桿上中間部位，鎖固頂絲再鎖緊頂絲上的螺母，如圖2。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
874
4.2.3 進線端口的連接方法：
（1）用兩條輸入線纜分別接進進線端，套上絕緣護套（電膠布），如圖3。
（2）從進線端頭背面的安裝孔穿出，再?gòu)恼嫣咨掀綁|鎖上防松螺母，將進線端頭上的固定螺
栓掛入標準節上的固定件的槽口中并鎖固防松螺母，如圖4。
4.2.4 往上加節方法：
取一節雙向滑道線檢查公端口插件是否彎曲或有異物。確認正常后，取一根M8*80 的螺栓從背
面安裝孔穿出并套上平墊鎖上防松螺母掛入上節固定的槽口中。取掉下節母端口上的防護罩（防水
蓋）上下對準自然插入1 公分左右，確保每個插頭均已插入并無錯位后，再用拉緊器拉到上下兩節
接口吻合即可，如圖5。
4.2.5 繼電器的安裝方法：
（1）將安裝在標準節上的雙向滑道線上端防水蓋拿開，取4 副繼電器分別裝入滑道線上端左右
兩個滑槽內，安裝時用右手中指和拇指分別將繼電器中的兩邊碳刷（即銅塊）壓進后推進槽內，（注：
繼電器5 相輸出線朝外）。用手將繼電器上下拉動是否順暢和正常。以此方法、滑槽左右各裝兩副
繼電器。如圖6。
（2）上述工作完成后，再往上加一節滑道線。
圖3 圖4
圖1 圖2
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
875
4.2.6 拔叉板的安裝方法：
（1）把設備上的中間部位安全鉤兩個螺母松開取出一個螺絲，將拔叉板套上鎖固即可（拔叉板
彎頭朝內）。如圖7-1。
（2）把拔叉板固定在標準節上，調整拔叉板，應確保4 個萬向柱個觸點都在中間部位然后鎖緊。
如圖7-2。
（3）把接線盒前蓋螺絲松開，打開前蓋，把接線盒固定在拔叉板上。如圖7-3。
4.2.7 動力輸入線的連接方法：
把上下兩副繼電器輸出線分別按順序連接到接線盒，同時接上動力電源線。如圖8。
4.2.8 輸入線纜的連接方法：
圖7-1
圖5 圖6
圖7-2
圖7-3
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
876
（1）將進線端頭的兩條輸入線纜分別連接到設備的兩組電箱上，并在電箱中接上專用無線斷電
器（無線斷電器的接線方法見斷電器上的接線說明書）。
（2）確定兩組十相線路均已連接完成，送上電源后，查看接線盒上三相指示燈是否正常發光，
調試斷電器是否正?？煽?，正常開機調整線相。
4.2.9 上述工作完成后即可往上加節，加節時必須斷電作業（可用無線遙控器。接線盒上的指示燈
全亮表示滑道線均已通電，不亮表示已斷電）。如圖9
4.2.10 拆節
（1）把拉緊器上端防脫落螺絲拿開，取出手柄反方向重新裝入，再鎖上防脫螺絲。
（2）斷電后松開最上節滑道線上端的固定螺母（螺母不要脫離螺桿），然后用拉緊器拉開，脫
離下節后取下滑道線，將防水蓋重新蓋上（以防作業時，不小心觸電）送上電源，設備下行，以同
樣的方法拆卸下一節。
4.2.11 中間整節更換方法
（1）打開接頭前后塑料蓋，如圖10-1。
（2）取出接頭內所有螺絲，如圖10-2。
（3）從下往上拉出所有插件，如圖10-3。
（4）上節以同樣方法完成后，取出上端固定螺栓，將本滑道線取下，如圖10-4。
（5）取一節新的滑道線以4.2.1、4.2.2、4.2.3 條的方法完成后，將本節固定到標準節上，上
下兩節對齊，將所有插件插入到位，然后裝上所有彈簧壓片，再裝上接頭前后塑料蓋，并鎖上螺絲
即可。
圖8 圖9
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
877
4.3 施工操作要點
滑道線在室外溫度-40℃~90℃范圍內正常使用，但需定期做好季度維護：
4.3.1 檢查滑道線是否彎曲變形，頂部防水蓋是否脫離。
4.3.2 檢查滑道線固定件螺母是否松動。
4.3.3 檢查拔叉板和萬向柱螺絲是否松動移位。
4.3.4 檢查進線端和接線盒內各接點螺絲是否松動。
4.3.5 檢查集電器上的碳刷是否磨損到位。
5. 材料與設備（參考廠家）
滑道線參考廠家參數有兩種型號，即25 ㎡雙向滑道線、35 ㎡雙向滑道線，兩種滑道線額
定電流不同，可以根據所用施工升降機選用。
表5.1 主要材料設備表
序號產品參數25 ㎡雙向滑道線35 ㎡雙向滑道線
1 產品標準和技術要求GB/7251.6-2015
2 型號規格DD-25A DD-35A
3 產品規格長1508*125*60（mm）
4 重量6.0kg 7.0kg
5 額定工作電壓（Ue） 380V
6 額定絕緣電壓（Ue） 400V
7 頻率50Hz
8 母線干線單元的額定電流130A 160A
圖10-1 圖10-2
圖10-3 圖10-4
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
878
9 分接單元的額定電流80A 120A
10 母線干線單元的額定短時耐受電流4.5KA
11 分接單元的額定短時耐受電流4.5KA
12 戶內型/戶外型戶外型
13 使用極限溫度+90℃，-40℃
14 外殼防護等級IP23
6. 經濟及綜合效益分析
以金融中心項目D 塔樓應用一臺SC200/200(變頻)施工升降機，標準節頂部高度
144.768m，升降機提升高度139.65m，升降機基礎采用鋼梁基礎落在地庫頂板上，頂板標高
-2m，需在-2m~139.65m 標高處布置用電導向裝置。項目通過應用35 ㎡雙向滑道線替代外露
線纜安裝。
6.1.1 當采用滑道線作為用電導向裝置，在標準節上固定雙向滑道線同時供給2 臺轎廂，
僅需通過滑道線外線盒連接至轎廂，單根滑道線1.508m，需布置94 根即141.752m，每延米
80 元，需11340 元。
6.1.2 當采用電纜線儲筒式作為用電導向裝置，需設置兩個電纜籠及按層高4.2m，每2
層設置一道電纜護圈，在轎廂兩側分別布置電纜連接。按照25 ㎡電纜計算，包含連接至轎廂
內的5m 長電纜，單根電纜長度146.65m，雙籠梯需要2 根，共計293.3m 電纜，電纜每延米
60 元，所需電纜費用17598 元。另外如取消安裝電纜籠及17 道電纜護圈，其購買電梯時預
計可節省6000 元。
綜上，以一部升降機為基準計算，應用無線纜滑道線技術可節省
17598-11340+6000=12258 元。
除上述安裝成本，在使用階段可以實現哪個部位損壞僅需更換損壞部件，無需再因電纜
局部損壞而更換整根電纜，節約使用成本。安裝完成后整潔美觀、放風、防雨，使用更安全
高效。
7. 應用實例（典型照片）
哈爾濱新區金融中心工程位于哈爾濱市松北新區核心商業區，地處臨江，總建筑面積
22.20 萬平方米，項目共計包含四棟主樓單體，均為金融辦公樓，A 棟19 層、B 棟22 層、C
棟22 層、D 棟33 層，整體地庫1 層（局部帶夾層），底部由3 層裙房相連，是集辦公、商
業、休閑、健身為一體的城市綜合體，總建筑高度150m。
項目在各主樓分別設置共計4 臺SC200/200 變頻式外用施工升降機作為垂直運輸，各臺
升降機的提升高度分別為：1#升降機，80.55m；2#、3#升降機，93.15m；4#升降機，139.65m。
均在升降機上配套應用了無線纜滑道線技術，通過在標準節上附著一道35 ㎡雙向滑道線供電
給兩臺升降機上下運行，實現無外露線纜，滿足施工現場地處臨江常伴有大風天氣對電纜的
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
879
要求，使用安全可靠。同時在使用過程中對于損壞的部位可以進行局部更換，簡單、快速，
滿足現場高效率運轉要求。同時可實現全周轉，一道滑道線替代兩條電纜，且無需配置電纜
籠及電纜護圈，經濟、適用降低使用成本。
8. 技術提供單位及咨詢聯系人
技術提供單位中建一局集團東北公司哈爾濱新區金融中心項目
主要完成人趙麗娜、計增龍、邱華裔、王宇、楊文超、林發強
技術咨詢聯系人趙麗娜聯系電話18686868320
