收腰彎曲外立面建筑的外附施工電梯懸挑鋼平臺施工技術

		點 擊數：	更新時間： 2025年07月05日
下載地址：點擊這里	文件大?。?1.70 MB 共9頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共9頁]

本文件共9頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：1.70 MB 共9頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：金屬保溫裝飾一體板幕墻施工技術

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
757

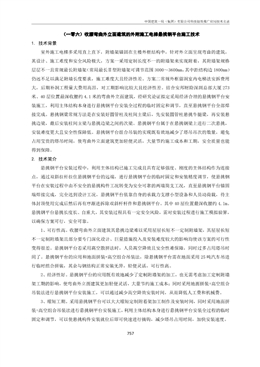

（一零六）收腰彎曲外立面建筑的外附施工電梯懸挑鋼平臺施工技術
1. 技術背景
室外施工電梯多采用直上直下，附墻架錨固在主樓外框結構中，針對外立面呈現彎曲的建筑，
其設計、施工難度和安全風險極大，方案一采用定制長度不一的附墻架來實現附著，其附墻架規格
層層不一且常規最長附墻架（常用最長Ⅱ型附墻架可調節范圍3000～3600mm，其中距結構邊1800mm）
仍遠不足以滿足附墻長度要求，施工難度大且經濟性差。方案二常規外框留洞室內電梯法安拆費用
大，后期補洞工程量大費用高昂，對工期影響比較大且經濟性差。結合安邦財險深圳總部大廈273
米、40 層位置最深收腰約4.1 米的彎曲外立面建筑，經研究論證擬定采用經濟合理的懸挑鋼平臺安
裝施工，利用主體結構本身進行懸挑鋼平臺安裝全過程的臨時固定和調節，直至懸挑鋼平臺全部焊
接完成。懸挑鋼梁常規方法是在安裝好圓管柱及柱間主梁后，先安裝圓管柱懸挑牛腿梁，再安裝懸
挑邊梁，最后安裝柱間主梁與懸挑邊梁之間的次梁。懸挑鋼平臺屬于在懸挑鋼梁上進行二次懸挑，
安裝難度更大且安全性保障低。懸挑鋼平臺組合吊裝的實現既有效地減少了塔吊吊次的數量，避免
占用寶貴的塔吊時間，使彎曲外立面建筑更加輕便靈活，大量節約施工成本和工期，安全質量也能
得到保障。
2. 技術簡介
懸挑鋼平臺安裝過程中，利用主體結構已施工完成且具有足夠強度、剛度的主體結構作為連接
點，通過雙斜拉桿拉住懸挑鋼平臺的遠端，進行懸挑鋼平臺的臨時固定和安裝精度調節，使懸挑鋼
平臺在安裝過程中由不安全的懸挑構件工況轉變?yōu)榘踩煽康膬啥撕?jiǎn)支工況，直至懸挑鋼平臺錨固
端焊接完成，完全達到設計工況，懸挑鋼平臺依靠自身的承載力支撐小型設備和人員動荷載，待主
體封頂使用完成后然后再有序漸進拆除雙斜桿桿件和懸挑鋼平臺。其中40 層位置最深收腰約4.1m。
懸挑鋼平臺懸挑長度長、自重大，其安裝過程具有一定安全風險，需對安裝過程進行施工模擬驗算，
以確保方案可行，安全可靠。
1、可行性高。收腰彎曲外立面建筑其懸挑邊梁難以采用層層長短不一定制附墻架，其層層長短
不一定制附墻架且部分要專門深化設計、巨量措施投入及安裝難度較大的影響均使該方案的可行性
變得很差。懸挑鋼平臺若采用高空散拼法時，人員高空降效且安全性難保障，同時過多占用塔吊時
間了。懸挑鋼平臺的應用和地面拼裝+高空組合吊裝法，除懸挑鋼平臺需在地面采用25 噸汽車吊進
行臨時組合拼裝，其余與鋼結構正常安裝無異，輕便靈活，可行性高。
2、經濟性好。懸挑鋼平臺的應用既有效地減少了定制附墻架的加工，也無需考慮加工定制附墻
架工期的影響，使彎曲外立面建筑更加輕便靈活，大量節約施工成本；同時采用地面拼裝+高空組合
吊裝法進行懸挑鋼平臺安裝施工，可以通過減少高空降效安裝時間，從而降低人工費和機械費。
3、縮短工期。采用懸挑鋼平臺可以大大縮短定制附著架加工制作及安裝時間，同時采用地面拼
裝+高空組合吊裝法進行懸挑鋼平臺安裝施工，利用主體結構本身進行懸挑鋼平臺安裝全過程的臨時
固定和調節，可以使懸挑構件安裝就位后即可快速進行摘鉤，減少塔吊占用時間，加快安裝速度。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
758
4、減少場地占用。懸挑鋼平臺的應用和地面拼裝+高空組合吊裝法無需像傳統定制附墻架或高
空散拼法大量占用堆場，僅需提供正常的構件堆場即可，也無需花費大量時間去尋找構件。
5、安裝精度更高。彎曲外立面采用懸挑鋼平臺用以室外施工電梯附著，可有效保障，并對其端
部安裝標高及平面定位進行逐級精細調節。
3. 適用范圍
本技術適用于設置在彎曲外立面工程項目。外框外立面無法直上直下安裝施工電梯的項目也可
采用本技術進行施工。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
圖4.1 施工工藝流程圖
4.2 施工操作要點
4.2.1 懸挑鋼平臺設計
1、懸挑鋼平臺位置及范圍
根據現場施工布置平面圖，結合現場人流密集通行、車流密集情況、離道路距離、高空吊裝起
吊點和各類堆放位置等因素，進行施工電梯平面位置放樣，結合各部門和各專業單位現場垂直運輸
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
759
需求，確定施工電梯在塔樓附著的平面位置。本例確定在1 棟塔樓1-9 軸～1-10 軸之間。
根據建筑立面圖和建筑平面圖進行施工平臺具體放樣，根據施工電梯梯籠與結構凈空宜大于
200mm 的要求，以此確定樓板最邊緣線，進而確定懸挑鋼平臺的范圍。
2、懸挑鋼平臺截面確定
根據施工電梯單位的需求，施工電梯與懸挑鋼平臺連接通過在懸挑鋼平臺焊接連接板開長圓孔
然后螺栓連接。施工電梯通過附墻件將荷載傳遞給懸挑鋼平臺，進而傳遞給塔樓主體結構。通過以
上傳力路徑。
根據原結構懸挑梁的布局進行延伸，同時兩端需以兩側柱為受力主體，然后用圓管拉桿作為懸
臂端控制撓度；根據懸挑鋼平臺自重、施工活荷載、風荷載和主要的施工電梯導軌附著集中力來設
計懸挑鋼平臺設計截面。然后鋪設6mm 花紋鋼板作為面板。
以本例13 層作為說明：L13 層的主梁PGL1 選擇與原結構GL2 等高的型鋼，邊梁PGL5 采用型鋼
HW250x250），次梁PGL6 采用型鋼HN248x124，平臺上鋪設6mm 花紋鋼板，鋼板下方在垂直于PGL1
方向焊接角鋼。主梁PGL1 與原結構梁剛接，邊梁PGL5 兩端剛接，次梁PGL6 兩端鉸接，在原結構懸
挑區域增加兩根兩端剛接的PGL6，在平臺端部向上一層拉設三道圓管133x5（Q355B），具體如下圖
所示。
圖4.2.1-1 設計平面布置圖（以本例13層說明）
4.2.2 1棟塔樓主體結構懸挑部分結構施工
1 棟塔樓主體結構懸挑部分同步施工且圓管柱上預留斜拉桿節點、懸挑邊梁上預留懸挑鋼平臺
連接措施，圓管柱上預留斜拉桿節點作為懸挑鋼平臺斜拉桿上端固定點。應根據懸挑鋼平臺形成整
體穩定體系前的最不利工況，一方面驗算懸挑鋼平臺的荷載對該層原有結構的影響，同時驗算斜拉
桿拉力對圓管柱和鋼梁的影響，確保該部分結構具有足夠的剛度和強度承載懸挑鋼平臺的斜拉荷載。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
760
圖4.2.2-1 原結構懸挑鋼梁間加強鋼梁（以本例13層說明）
4.2.3 懸挑鋼平臺施工
1、拼裝場地需將地面墊平，先吊裝擺好懸挑主梁，兩端采取防傾覆措施，用斜撐木方、斜撐角
鋼安裝螺栓臨時連接支撐，再吊裝懸挑邊梁將懸挑主梁連接起來，滿穿連接螺栓；然后吊裝懸挑次
梁與之相連，滿穿連接螺栓。
2、吊裝時需固定鋼絲繩在懸挑主梁上，懸挑邊梁和懸挑次梁每根上方固定1 個1 噸倒鏈，1 噸
倒鏈以便調整角度，懸挑次梁吊點設置在遠離懸挑邊梁一側的吊裝孔，次梁依靠一側與懸挑邊梁的
螺栓連接和一側的1 噸倒鏈的組合受力。
3、吊裝前，需先將組合懸挑鋼梁吊離地面500mm，檢查整體水平度和鋼梁變形，通過調整倒鏈
角度，確保受力均勻各處水平后方可繼續起吊。吊裝到位后懸挑邊梁兩側與圓管柱懸挑牛腿梁、次
梁與柱間主梁連接好后，各個位置的高強螺栓滿穿后方可松鉤，其中由于該跨懸挑長度較長，吊裝
前懸挑邊梁需提前安裝好安全立桿+雙道生命繩。
塔吊松鉤后，該跨及時滿鋪安全平網；才能安裝居中斜拉圓管，下端安裝工人安全帶掛在懸挑
邊梁上生命繩，上端安裝工人采用在鋼梁上掛掛籃施工。
圖5.2.3-1 懸挑鋼平臺施工示意圖（以本例13層說明）
4.2.4 懸挑鋼平臺斜拉桿安裝
1、斜拉桿設計及連接節點
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
761
斜拉桿用于臨時控制懸挑鋼平臺撓度變形， 且作為懸挑鋼平臺的安全儲備。
圖4.2.4-1 斜拉桿安裝立面圖（以本例13層說明）
圖4.2.4-2 斜拉桿大樣示意（以本例13層說明）
圖4.2.4-3 斜拉桿上端節點大樣示意圖（以本例13層說明）
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
762
圖4.2.4-4 斜拉桿下端節點大樣示意圖（以本例13層說明）
2、斜拉桿在地面直接安裝在圓管柱上，采用高強螺栓將斜拉桿上端拉結點連接固定，待施工電
梯平臺吊裝完畢后，調整斜拉桿至設計角度后用高強螺栓連接固定。
4.2.5 懸挑鋼平臺拆除
施工電梯鋼平臺是保障施工電梯上人及材料能順利出入樓層，在樓板邊線與外立面施工電梯間
搭設的臨時性措施，不屬于主體鋼結構部分，施工電梯拆除后需考慮進行拆除。拆除的整體思路采
用先裝后拆，后裝先拆，從上往下依次進行拆除。拆除時，一方面是下方需設置外挑網， 防止高空
墜物和人員安全；一方面是處于主體區域的2 根鋼梁（非原結構梁，為拉結柱間框架梁增加懸挑結
構受力增設的）考慮到上方已澆筑完混凝土，拆除困難，考慮做為永久結構的一部分。
懸挑鋼平臺考慮380t 屋面吊拆除，先在懸挑主梁、懸挑次梁之間的花紋鋼板開操作孔，以便人
員對懸挑鋼平臺與原結構相連的節點操作，考慮施工安全性和工效，直接用氣割將鋼梁相互之間連
接的連接板割除，需用接火盆兜住割除雜物，先拆除斜拉桿，再拆組合中跨，然后拆除2 個組合邊
跨。
5. 材料與設備（參考廠家）
5.1 材料
表5.1.1 主要材料表
序號材料名稱規格主要指標用途
1 鋼梁PGL1 H550×250×10×16 Q355B 懸挑鋼平臺主梁
2 鋼梁PGL2 H550×200×10×16 Q355B 懸挑鋼平臺主梁
3 鋼梁PGL3 HW300×300×10×15 Q355B 懸挑鋼平臺次梁
4 鋼梁PGL4 HN298×149×5.5×8 Q355B 懸挑鋼平臺次梁
5 鋼梁PGL5 HW250×250×10×16 Q355B 懸挑鋼平臺次梁
6 鋼梁PGL6 HN248×124×5×8 Q355B 懸挑鋼平臺次梁
7 鋼梁PGL7 HW200×200×8×12 Q355B 懸挑鋼平臺次梁
8 鋼梁PGL8 HN198×99×4.5×7 Q355B 懸挑鋼平臺次梁
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
763
9 圓管φ133*5 Q355B 懸挑鋼平臺拉桿
10 高強螺栓M20 10.9S 懸挑鋼平臺連接
11 安裝螺栓M24 4.8S 懸挑鋼平臺連接
12 花紋鋼板6mm Q355B 懸挑鋼平臺面板
5.2 設備
表5.2.1主要設備表
序號設備名稱規格技術指標用途
1 1#、2#塔吊ZSL750 吊距41m，倍率吊
重12.38t
懸挑鋼平臺安裝
2 5#塔吊ZSL380 吊距30m，倍率吊
重10.3t
懸挑鋼平臺拆除
3 汽車吊25T 25.8m臂長22m吊
距2.2t
地面拼裝鋼梁
4 手拉葫蘆1T / 卸車及吊裝
5 手拉葫蘆2T / 卸車及吊裝
6 鋼絲繩6*37S+FC，Φ22 / 卸車及吊裝
7 鋼絲繩6*37S+FC，Φ18 / 卸車及吊裝
8 卸扣1T / 卸車及吊裝
9 卸扣2T / 卸車及吊裝
10 安全繩Φ9 / 構件安裝
11 掛籃- / 鋼梁焊接
12 CO2焊機NB–500 / 焊接
13 等離子切割機— / 花紋鋼板切割
14 碳弧氣刨槍TH-10 / 焊接返修及清根
15 角向磨光機100 / 焊縫打磨
16 割槍30mm / 切割連接板
17 對講機— / 人員聯系
18 撬棒— / 調整梁高
19 扳手— / 高強螺栓安裝
20 沖釘— / 高強螺栓安裝
21 南方測繪全站儀south NTS-332R6 TOPCON / 測量
22 蘇州一光激光經緯儀LT 402L — / 測量
23 塔尺— / 測量
24 水平尺— / 測量
6. 效益計算分析
相對于外框結構留洞室內電梯法，節約了施工電梯安拆費、吊裝機械臺班費和人工費約60 萬；
無需層層預留洞口且預留后期連接措施、后期拆除施工電梯后52 層吊裝鋼結構和人工澆筑混凝土約
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
764
260 萬；增加施工電梯平臺材料及加工制作費150 萬，鋼構件材料殘值沖抵施工電梯平臺安拆費。
表6.1 效益分析表
新技術類別計價指標
效益計算公式
(萬元)
新技術工
藝類
回收（節約）物資類，08
成本降低X0803
（節約的資金）
30
環境影響X0809 鋼構件回收利用
減少作業費用類，16
成本降低X1803
（節約的資金）
260-150-30=80
節約設備和基建投資類，18
成本降低X1803 60
社會效益X1809
降低吊裝機械使用，保障
整體工期，提高工期履約
品質
總計170
7. 應用實例（典型照片）
圖7-1 懸挑鋼平臺分塊地面拼裝圖7-2 懸挑鋼平臺分塊地面拼裝
圖7-3 懸挑鋼平臺鋪設花紋鋼板圖7-4 單層完工效果
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
765
圖7-5 立面效果圖圖7-6 立面效果圖
8. 技術咨詢服務單位聯系方式
技術提供單位中國建筑一局（集團）有限公司華北公司
中國建筑一局（集團）有限公司
主要完成人何志遠、戚金有、賀茂軍、周海軍、申海輝、婁子雄
技術咨詢聯系人何志遠聯系電話13926064562
