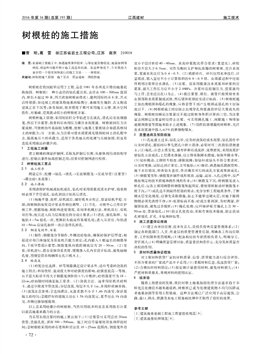

樹根樁的施工措施
曹 明，葛 雷 江蘇省巖土工程公司，江蘇 南京 ２１ ００１ ８
摘 要：在基礎工程施工中，如遇地質條件較差、與鄰近建筑物較近，地基加固等
情況，而這些可能不利于施工或造價較高。在這種情況下，今天我給大
家介紹一個很實用和流行的施工方法－－－樹根樁。
關鍵詞：樹根樁施工原理 施工要點 質量通病 預防措施
樹根樁在我國最早應用于工程，是在１ ９８１ 年蘇州虎丘塔的地基托
換加固。樹根樁（一種小直徑的鉆孔灌注樁，直徑在１ ００ ～３００ｍｍ 范圍
內，樁長不超過３０ 米，因其狀如樹根而得名），能利用好的并不多，其靈
活性很強：如邊坡上的建筑物地基面臨掏空、基礎發生偏斜、古文物或
建筑正在下沉等；涉及加固，很多情況下都可采用施工方便、狹小空間
操作，對基礎、建筑擾動很小的樹根樁方案。
樹根樁施工原理：采用短鉆桿分節鉆進方法成孔，清孔后安放鋼筋
籠，然后下注漿管，投骨料后再用壓力灌注水泥漿液。樹根樁因壓力注
漿成樁，可使樁的外表面較為粗糙，使樁與地基土緊密結合而提高樁周
土的摩阻力；另一方面，壓力注漿可使水泥漿液充填到樁間土的孔隙中
去，提高地基土的承載力，適用于各類地基的處理與基礎加固，但也有
直接采用商品砼灌注的。
１ 工程施工測量
建立精確的測量控制網，采取先控制后引測，從整體到局部的程序
進行，控制點兼作標高控制之用；經常對控制網進行校核。
２ 樹根樁施工要點
２．１ 施工程序
測量定位、挖槽→鉆孔→清孔→安放鋼筋籠→安放導管（注漿管）
→灌注砼（水泥漿）。
２．２ 施工措施
采用洛陽鏟機械或鉆機成孔，鉆孔時采用泥漿或清水護壁，端承樁
時必須下套管成孔，鉆孔到設計標高后清孔。
（１ ）場地平整、放樣，鉆機就位，鋪好枕木并校正，保證鉆機平穩、牢
固；斜樁傾斜度按設計要求作相應調整。（２）開孔。對樁中心點作好護
樁工作，根據場地、樁距和進度情況，采用單機跳打法、單機雙打、雙機
雙打等；樁尖進入持力層深度應符合設計要求；（３）清孔、驗孔取樣。每
施鉆４ ～５ｍ 驗孔一次，更換鉆頭前或容易縮孔處；進入基巖后，每鉆進
１ ０ ～５０ｃｍ 應清孔取樣一次以備終孔驗孔。
２．３ 鋼筋籠制作、安裝
（１ ）制作：鋼筋籠分節制作，外側設砼墊塊，確保砼保護層厚度；根
據設計和具體情況及吊放機具能力而定；孔內插入１ 根通長的鋼筋導
向，下放導管或注漿管；鋼筋籠縱向筋距槽底應有２０ ～３０ｃｍ。（２）安
裝：吊機進行，借自重保持垂直度，緩慢落入孔內至設計標高，避免碰撞
孔壁，用鋼管借吊鉤擱置在孔口枕木上。
２．４ 砼澆筑
（１ ）砼配合比選擇。砼等級除滿足設計要求外，還應考慮砼澆筑的
施工特點：和易性好、流動度大和對砼強度的影響，砼強度提高一等級。
石子最大粒徑不得大于鋼筋籠凈距的１ ／３；中粗砂；砼坍落度宜為１ ８ ～
２２ｃｍ；砼初凝時間滿足施工要求。（２）澆筑方法。通常用鉆機吊砼料
斗，通過串筒或導管澆筑；分層澆筑，每層不大于１ ｍ，并用桿狀錘夯搗。
（３）澆筑注意事項：①連續灌注，充盈系數不小于１ ，４ｈ 內澆完，保證混
凝土的均勻；②攪拌好的混凝土應在１ ．５ｈ 內澆筑完，夏季應在１ ｈ 內澆
完，否則應摻加緩凝劑。
以上是采用砼灌注的樹根樁，當然應用較多的還是采用投石注漿
以提高地基承載力的方法。
當采用水泥注漿時的施工要點如下：（１ ）注漿管可采用直徑２０ｍｍ
鐵管，直插孔底，預留３００ ～５００ｍｍ。施工時應盡量縮短吊放和焊接時
間；②樹根樁采用的碎石骨料粒徑宜在１ ０ ～２５ｍｍ 范圍內，鋼筋籠外徑
宜小于設計樁徑４０ ～６０ｍｍ。水泥砂漿配比符合要求（重量比），砂粒
粒徑不宜大于０．５ｍｍ。對作為側向支護和抗?jié)B漏的樹根樁，宜注水泥
漿，漿液水灰比宜為０．４ ～０．５。（２）填灌碎石。碎石應用水沖洗后，計
量填放，填入量應不小于計算體積的０．８ ～０．９ 倍。在填灌過程中應始
終利用注漿管注水清孔。（３）注漿。宜采用能兼注水泥漿和砂漿的注
漿泵，最大工作壓力應不小于２．０ＭＰａ。注漿時應控制壓力，使?jié){液均
勻上冒，直至泛出孔口為止。（４）拔注漿管、移位。拔管后按質檢要求
在頂部取水泥漿制成試塊，然后填補樁頂砼至設計標高。（５）樹根樁施
工如出現縮頸和塌孔的現象，應將套管下到產生縮頸或塌孔的土層深
度以下。（６）樹根樁施工時應防止出現穿孔和漿液沿砂層大量流失的
現象。樹根樁的額定注漿量應不超過按樁身體積計算的三倍，當注漿
量達到額定注漿量時應停止注漿?？刹捎锰资┕?、間歇施工和增加
速凝劑摻量等措施來防止上述現象。（７）用作防滲堵漏的樹根樁，允許
在水泥漿液中摻入≤３％的磨細粉煤灰。
３ 質量通病及預防措施
（１ ）孔底虛土過多：鉆孔完畢，應及時澆筑砼或水泥漿；鉆孔操作中
應及時清孔，提鉆時應事先把孔口積土清凈，必要時可二次投鉆清理虛
土；（２）塌孔：注意土質變化，遇有砂卵石或流砂、流塑淤泥，采用泥漿護
壁鉆孔方法成孔；上層滯水滲漏，應立即采取降水措施，如深井降水等；
（３）鉆桿跳動：立即停車檢查，排除故障；如鉆桿或鉆頭不符合要求時，
應及時更換，試鉆達到正常后，方可施鉆；（４）縮徑：熟悉地質勘探資料、
地下水位情況，檢查鉆頭直徑，作出確實可行的成孔方案或重新成孔；
（５）鋼筋籠變形：鋼筋籠在制作成形堆放、運輸、起吊、入孔過程中，應嚴
格按規定的技術措施和操作規程作業；（６）鋼筋籠下沉：將鋼筋籠放入
樁孔后，應在上部用鋼管將鋼筋籠架起固定，使相鄰樁振動時鋼筋籠不
致下沉；（７）成孔達不到最終控制的要求：充分分析工程地質條件，了解
硬夾層變化情況，應預先采取措施，防止不能穿過硬夾層；對地下障礙
物則必須先清理干凈；（８）樁頂標高不準：砼或注漿到頂，及時測量，控
制頂標高，避免過多截樁；（９）偏孔處理：應回填砂礫至偏孔上方３０ ～
５０ｃｍ 處，重新鉆孔；（１ ０）防止孔壁擾動：采取有效技術措施，防止擾動
孔壁塌孔、擴孔、卡鉆和掉鉆等。
４ 施工質量保證措施
（１ ）建立由項目經理，技術負責人，質檢員檢查質量管理體系；（２）
制定各職能部門、人員、作業層的質量管理責任制，明確各工作崗位職
責，工作權限和獎罰規則；（３）配備相應的專職質檢負責人，明確分工，
責任到人；（４）明確質量管理目標，質量意識和責任心，充分發揮質量否
決權的作用。
５ 原材料質量保證措施
對工程材料供貨廠家的材料質量、信譽、供貨能力進行綜合評價，
不符合要求的廠家或產品不予采用：（１ ）掌握材料信息，優選供貨廠家；
（２）合理組織材料供應；（３）按定額計量使用材料，避免材料損失；（４）
嚴把材料質量關，重視材料的使用認證。
６ 結束語
隨著工程建設的發展，我們對軟土地基加固處理方法逐步趨于多
樣化且處理技術越來越成熟，樹根樁已成為處理建筑物不均勻沉降或
者地基加固等常用工程措施。這種方法現已廣泛應用于高層建筑，公
路，港口，碼頭，鐵路及水電工程基礎處理中并取得了很好的效果。
參考文獻
［１ ］建筑地基基礎工程施工質量驗收規范［Ｓ］．
［２］建筑地基處理規范［Ｓ］．
