??? 從圖3中可以看出，減壓閥具有良好的線性調節特性，最小流量時開度約在10%處，這一點使得閥門接近關閉時工作緩和平穩，確保關斷嚴密。在正常的可調范圍內流量變化與閥門開度成線性關系。圖3?減壓閥特性曲線三、減壓閥在管道中的調節原理?庫鄯輸油管道使用了兩個減壓閥，并聯安裝在覺羅塔格減壓站，其中主閥PV1001起主要調節作用，副閥PV1002起備用調節作用，庫鄯輸油管道一期工程水力坡降線示意圖如圖4所示。

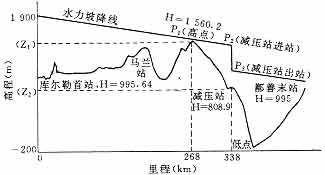

圖4?庫鄯輸油管道一期工程水力坡降線示意圖?
??? 從圖4中可以看出減壓閥的主要作用是。?(1)在減壓站通過減壓閥節流降壓，消耗掉管道最高點至末站進站間的多余位能(P2－P3)。?(2)通過減壓閥控制減壓站上游管道的壓力，保證高點正壓運行，并避免高點至減壓站管道內出現不滿流現象。?(3)全線停運時，通過減壓閥的嚴密關斷，防止減壓站上游出現不利于再啟動的空管現象。?圖4中高點與減壓站處由伯努利方程得到簡化后的穩定流的能量方程〔2〕：

?即?P2＝P1＋γ（Z1－Z2）-γ.hf?由列賓宗公式得：?

?

（1）式中?Z1——高點高程，m；?Z2——減壓站高程，m；?P1——高點壓力，Pa；?P2——減壓站進站壓力，Pa；?Q——管道內原油流量，m3／s；?d——管道內徑，m；?L——高點至減壓站間的管道長度，m；?γ——油品相對密度，kg／m3；?ν——油品運動粘度，m2／s；?β——流態系數，取0.024?6?s2／m。?其中Z1、Z2、d、L、β、γ、ν為已知，為了保證高點正壓運行，取P1為0.2?MPa(設計參考值)，由式(1)中可以得出：減壓站的進站壓力P2隨Q變化而變化，Q取首站出站流量。在實際運行中PSP（減壓站進站壓力設定值）由SCADA系統根據實時測定的Q進行計算得出，并從主機系統實時傳給減壓站的站控PLC，由PLC內的PID(比例積分微分)調節程序對減壓站的上游壓力P2進行控制。?當P2＜PSP時，PV1001關小，直至偏差e＝P2－PSP＝0為止；?當P2＞PSP時，?PV1001開大，?直至偏差e＝0為止；?當P2＝PSP時，PV1001保持當前開度。?
??? 副閥PV1002是備用調節閥，其壓力設定值為固定值，即不隨管道流量變化而變化。當主閥PV1001故障關閉或流通能力不夠時，副閥將自動參與調節，兩閥的壓力流量曲線如圖5所示。

?
