1.目的

指導員工做好路基電纜槽的施工，確保工程質量。

2.施工工藝

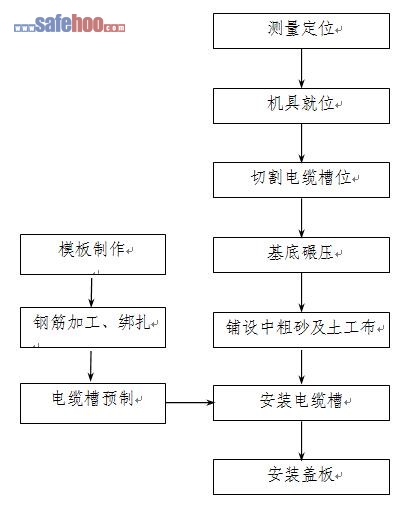

2.1 電纜槽施工工藝流程


2.2 電纜槽施工要點

2.2.1測量定位：當基床表層級配碎石填筑完成后(路塹可在混凝土側溝施工完成后),利用全站儀根據設計位置、尺寸每10m為一測點精確測量定位。

2.2.2機械切割：根據施工能力，安排專用機械設備進行切割施工，每套機械設備配備人員3人，2人負責機具操作，1人負責基槽修整。

2.2.3基底碾壓：基槽切割完成后，人工配合將電纜槽底部整平，然后采用小型振動壓路機碾壓密實。

2.2.4安裝電纜槽：上述工序施工完畢后，安裝電纜槽，電纜槽的結構尺寸、構件混凝土強度符合設計要求，不得缺棱掉角。拼裝的電纜槽線形必須平順，注意排水設施的安放。電纜槽與路基銜接處縫隙利用M10水泥砂漿填塞密實。

2.3 質量控制要點

2.3.1電纜槽采用專用切割機械切割級配碎石施工，與路基接觸面按設計處理。

2.3.2在路橋、路涵等過渡段設置電纜槽，不同線路形式的電纜槽應平順連接，彎曲角度不小于120度。

2.3.3預制電纜槽、電纜槽底板、蓋板等混凝土采用場拌混凝土，預制場預制、養護，強度必須符合設計要求。

2.3.4電纜槽下的土工布材料必須查驗每批產品出廠合格證、性能報告單，其指標須滿足設計要求。

2.3.5預制電纜槽安裝應平順，接縫咬合完好，側面與路基間用水泥砂漿填塞縫隙。蓋板鋪設平穩。

3、安全保證措施

3.1、施工現場設專職安全員1名，佩戴統一袖章和上崗證，配合工班長進行現場指揮，防止出現各種安全事故的發生。

3.2、在施工過程中，對于貫通便道的狹窄處、陡坡處、急彎處或穿越電力通訊地段要設置相關的安全警示標志，或者派專人現場負責指揮運輸罐車的通過。

3.3、施工現場設置醒目的防護帶，防止閑雜人等進入施工現場，確保施工的安全順利進行。

3.4、各工種應嚴格執行本工種操作規程，正確佩帶使用個人勞動防護用品。

3.5、本工藝安全防治重點為機械作業及施工用電，在施工過程中應嚴格落實相關安全防護措施，達到安全施工的目的。

4、環水保措施

4.1、嚴禁在施工現場焚燒廢棄物和會產生有害有毒氣體、煙塵、臭氣的物品。

4.2、 施工過程中嚴禁將含有污染的物質或可見懸浮物的水排入河渠、水道。所有機械廢油回收利用或妥善處理，嚴禁隨意潑倒。

4.3、 選擇性能優良、噪音小的施工機械，以減少因機械故障產生的附加噪聲與振動。

4.4、合理安排作業時間，一般情況下把作業時間定在白天進行，避免夜間作業，施工現場要盡量采取降噪措施，做好周圍群眾工作。

4.5、 嚴格組織施工管理，開展文明施工，創標準化施工現場。施工前做到全員教育，全面規劃，合理布局。定期檢查、監督本施工地段的各項水土保持工作的落實。

4.6、建立健全水土保持體系，堅持“預防為主，綜合防治，全面規劃”原則，抓住本工程水土保持工作重點，有針對性地采取措施，確保水源、植被不被污染和破壞。

?

?
