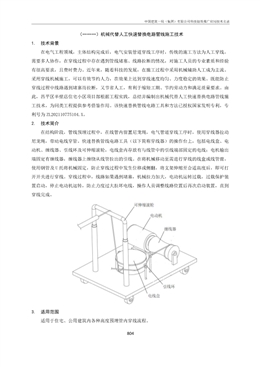

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
804
（一一一）機械代替人工快速替換電路管線施工技術
1. 技術背景
在電氣工程領域，主體結構完成后，電氣安裝管道穿線工序時，傳統的施工方法為人工穿線，
需要多人協作，在穿線過程中存在遇到管線堵塞、線路拉斷的情況，對施工人員的專業素質和經驗
有很高要求，且費時費力。近年來，隨著科技的發展，在施工過程中采用機械輔助人工成為主流。
采用穿線機械施工，可以有效節約人力，在效果上達到穿線速度均勻、力度穩定的效果。既能防止
穿線過程中線路遇到堵塞而拉斷，又節省人工，有利于縮短工期、節約勞動力和滿足質量要求。由
此，昌平區半壁店住宅小區項目部根據工程實踐，總結并編制出機械代替人工快速替換電路管線施
工技術，為同類工程提供參考借鑒作用。該快速替換管線電路工具和方法已授權國家發明專利，專
利號為ZL202110775104.X。
2. 技術簡介
在結構階段，管線預埋過程中，在線管內留置尼龍繩，電氣管道穿線工序時，使用穿線器拉動
尼龍繩，帶動電線穿管?？焖偬鎿Q管線電路工具（以下簡稱穿線器）的操作臺上，包括電線盒、電
動機、纏線器、引線環及可伸縮滾輪，電線盒內存放有與線管中的引線端部固定的電線；電機輸出
端固定有纏線器，纏線器上纏繞從線管拉出的引線。在將機械移動至需進行穿線的線盒或線管前，
使用鋼管及U 托將機械固定，防止穿線過程中發生位移或側翻，將支架伸縮至合適高度后，即可打
開開關進行穿線。穿線過程中，線路如果遇到堵塞，機械拉力加大，電動機運轉過載，過載保護裝
置啟動，停止電動機運轉，防止力度過大拉壞電線，操作人員調整線路位置后再次啟動裝置，直到
穿線完成。
3. 適用范圍
適用于住宅、公用建筑內各種高度預埋管內穿線流程。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
805
4. 施工工藝流程及操作要點
4.1 施工工藝流程
圖4.1 施工工藝流程圖
4.2 施工操作要點
4.2.1.固定機械
將機械移動至需進行穿線的線盒或線管前，使用鋼管及U 托向上頂住結構板，防止穿線過程中
裝置翻倒。
4.2.2.放置電線
將電線放置在電線盒內，可有效保護電線，并防止電線打結，使電線快速傳送至線管內。操作
臺上有電線盒卡槽，電線盒可以拆卸，當電線起點位置距離終點位置較遠時，可將線盒拆下，固定
在線管起點附近，方便進線。
4.2.3.調整滾軸高度
將可伸縮滾軸按照穿線孔高度以及管線走向拉伸至合適的位置，使?jié)L軸接近線管。然后將尼龍
線從滾軸上方繞過，當尼龍繩被牽動時，滾軸被帶動轉動，使尼龍繩得到穩定支撐，避免因線出口
角度不合適造成巨大摩擦。
4.2.4.連接電線
（1）將穿線孔處尼龍線與電線越過滾軸打結連接，出線孔處尼龍線分別穿過兩個引線環與纏線
器連接。
（2）操作平臺上固定有相靠近的第一引線環和第二引線環，第一引線環靠近支架，第二引線環
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
806
靠近纏線器，且第一引線環的高度小于第二引線環的高度，第一引線環與電線盒之間的距離大于第
二引線環與電線盒之間的距離。
（3）通過采用上述技術方案，尼龍線依次穿過第一引線環和第二引線環，在第一引線環和第二
引線環的導引下，尼龍線逐漸被導引到纏線器上，減小尼龍線在收卷過程中可能遇到的卡頓。
4.2.5.啟動穿線
（1）打開電機使裝置啟動，電機帶動滾線軸收卷引線，引線將電線引入線管內，完成快速自動
穿線，當電線在線管內穿行時，滾軸減小電線與線管內壁接觸的摩擦力，提高電線在穿行時的順暢
度和穩定性。
（2）當管線內走線不通暢時，電機功率增大，裝置中的過載保護裝置啟動，電機停止運轉，工
人調整線路位置再次啟動裝置，反復多次直至管線穿完。過載保護裝置的設定值為：在電線抗張強
度拉力作用下的電流強度的110%。采用直徑10mm 的BV 型電線時，電機運轉功率不得大于0.365KW，
過載保護器的設定值為1.82A。施工時，可根據實際情況截取所用型號電線，進行拉力試驗，獲取
過載保護裝置的設定值。
圖4.2.5-1 穿線器主視圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
807
圖4.2.5-2 穿線器側視圖
圖4.2.5-3 穿線器主要設備注釋
圖4.2.5-4 穿線器俯視圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
808
圖4.2.5-5 穿線器主要設備注釋圖
4.2.6.穿線完成
穿線完成后，對線路進行檢查驗收。質量驗收合格后，收攏剩余電線，放置在電線盒內，拆除
固定用的鋼管及U 托，此段電路管線穿線工序完成，可移動穿線器至下一段施工。
5. 材料與設備
表5.1 主要材料表
序號材料名稱規格主要指標用途
1 萬向輪4 個R=5cm /
安裝在穿線器操作平臺四角，方便穿線器
的運輸，節省人力
2 螺絲L=3cm / 固定電線盒等設備，連接伸縮桿。
3 鍍鋅鋼管2.6 米/
作為穿線器“固定桿”，與可調托撐配合
固定穿線器
4 可調托撐/ /
根據樓層高度，調節伸出固定桿長度，上
部頂緊樓板，固定穿線器，防止在工作過
程中穿線器拉力過大產生側翻或位移
表5.2 主要設備表
序號材料名稱規格主要指標用途
1 電機1600W /
作為電機，連接纏線器，帶動滾軸，牽引尼
龍繩拉扯電線。整個機械組件中的動力裝置。
2 塑料定滑輪直徑14 /
作為滾軸，通過與伸縮桿連接，調節距離線
管入口的高度和角度，使尼龍繩能線管中順
利拉出。
3 過載保護裝置/ /
當線管內存在堵塞時，電機牽引尼龍繩拉力
加大，過載保護裝置啟動，既有效防止拉力
過大尼龍繩斷裂，也防止電機過熱燒壞電機
4 纏線器R=15cm /
與電機連接，由電機帶動纏線器，收攏尼龍
繩
6. 效益計算分析
經濟效益分析：
人工與穿線器效益對比：
（1）穿線器相對于傳統施工工藝，從所耗人工，穿線效率上均大大降低了施工成本和工期，取
得了良好的經濟效益。具體的費用對比分析如下所示：
表6.1 經濟效益表
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
809
施工類型人工穿線電動穿線
名稱手動人工拼裝可調式電動穿線器人工
價格/ 280 元/天1053.51 元/臺280 元/天
工效600 米/天/ 2000 米/天/
（2）昌平區半壁店住宅小區項目5-6 期：項目有兩個機電分包單位施工，擬計劃兩個單位穿線
工人共采用34 人，項目總穿線量60 萬米，計劃30 天內完成所有穿線?，F(xiàn)兩家單位工人數量緊張，
僅能協調20 名工人進行穿線施工，若采用傳統人工穿線，需耗時50 天才能完成，延誤了工期。若
采用機械穿線，同樣20 名工人，則需要20 臺穿線器，所需工期為15 天，工期提前了15 天；若30
天完成所有穿線，可采用10 臺穿線器，需要穿線工人10 人，則可在規定工期30 天內完成工作。
在剛好滿足工期30 天要求的條件下，傳統人工穿線需要工人34 人，所需人工成本為28.56 萬
元；采用穿線器穿線，需要穿線工人10 人，即需要穿線器10 臺，所需器械費用約為1.053 萬元，
所需人工費用為8.4 萬元，總成本約為9.453 萬元，相較于傳統人工穿線節約成本19.107 萬元。
（3）昌平區半壁店住宅小區項目7 期：項目總穿線量36 萬米，若采用人工穿線，需20 人，工
期為30 天，若采用機械穿線，沿用5-6 期制作的穿線機械，僅需10 人，工期為18 天，節約人工
10 人，節省工期12 天，節約費用11.76 萬元。
社會效益分析：
（1）穿線器的應用，以機械代替人工，極大地提升了穿線效率，提高勞動效率。
（2）相關技術已授權國家發明專利?？偨Y(jié)提煉形成了局級工法1 篇，為類似工程的施工提供借
鑒作用。
（3）實用性強：可應用于住宅類、公用建筑類等多類型建筑，操作方便，對相關人員進行簡單
培訓即可進行使用。
（4）過載保護裝置的應用，可以使電線受到保護，避免材料浪費。
7. 應用實例
應用案例一：
北京昌平區半壁店住宅小區凱德麓語項目5-6 期施工總承包工程位于北京市昌平區興壽鎮半壁
店村，由中國建筑一局（集團）有限公司施工，開工時間為2020 年6 月1 日，竣工時間為2023 年
4 月3 日。
工程總建筑面積161057.8 ㎡，由48 棟別墅、車庫、兩座配電室及人防區域等設施組成，基礎
形式：車庫及別墅住宅為筏板基礎。結構形式：別墅住宅為剪力墻結構，車庫為框架結構。
本工程單體較多，工期要求緊。本工程每層單獨配備安裝電力配電箱，配電箱內回路數多達10
條，每層穿線工作較為集中，總體工作量大，線纜穿管總長度可達60 萬米。為保證施工質量，確保
后續施工正常進行，項目利用穿線器代替人工穿線，為項目節省施工工期20 天，節約人力24 人，
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
810
工程造價降低了19.107 萬元，取得了良好的經濟效益和社會效益。
應用案例二：
北京昌平區半壁店住宅小區（凱德.麓語）項目7 期施工總承包工程位于北京市昌平區興壽鎮半
壁店村，由中國建筑一局（集團）有限公司施工，開工時間為2021 年12 月15 日，計劃竣工時間為
2024 年10 月15 日。
工程總建筑面積為92082.20 平方米，由別墅、車庫、兩座配電室等設施組成，基礎形式：車
庫及別墅住宅為筏板基礎。結構形式：別墅住宅為剪力墻結構，車庫為框架結構。
本工程為5-6 期后續工程，現場情況及建筑概況一致，單體較多，線纜穿管總長度為36 萬米，
施工工具沿用5-6 期制作的穿線機械。原本需人工20 人、工期30 天，現在采用穿線機僅需10 人、
18 天可完成穿線施工。節約人工10 人，節省工期12 天，節約成本11.76 萬元，取得良好的經濟效
益和社會效益。
技術應用照片：
拼裝穿線器圖固定穿線器圖
電機與滾線軸調整圖滾軸安裝圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
811
過載保護器安裝圖調整滾輪高度圖
安裝萬向輪圖引線與滾線軸連接圖
引線與電線連接圖啟動穿線圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團第五建筑有限公司、中國建筑一局（集團）有限公司
主要完成人郭一達、王佳萌、黃亞平、劉孟宇、蔡彬
技術咨詢聯系人郭一達聯系電話13260378566
